边坡稳定性分析程序使用方法
一、 将边坡放在数学第一象限，坐标单位为米。
二、 输入数据：
1、 几何形状
说明：边界号—边坡线段的编号，按输入顺序来编。
边界下地层编号—即边界下层号，层号按由上到下顺序编号，只能编1、2、3等
描述边坡剖面和地表下的几何形状包括地表线段及地层线段，先填地表线段，再填地层线段。地表线段按从左到右的顺序填写。
限制生成试探性破裂面数据，如土质边坡下基岩界线等。
2．地表下参数
说明：地层按由上至下顺序填写。
当有地下水位时，输入地下水位线上各点坐标X、Y。

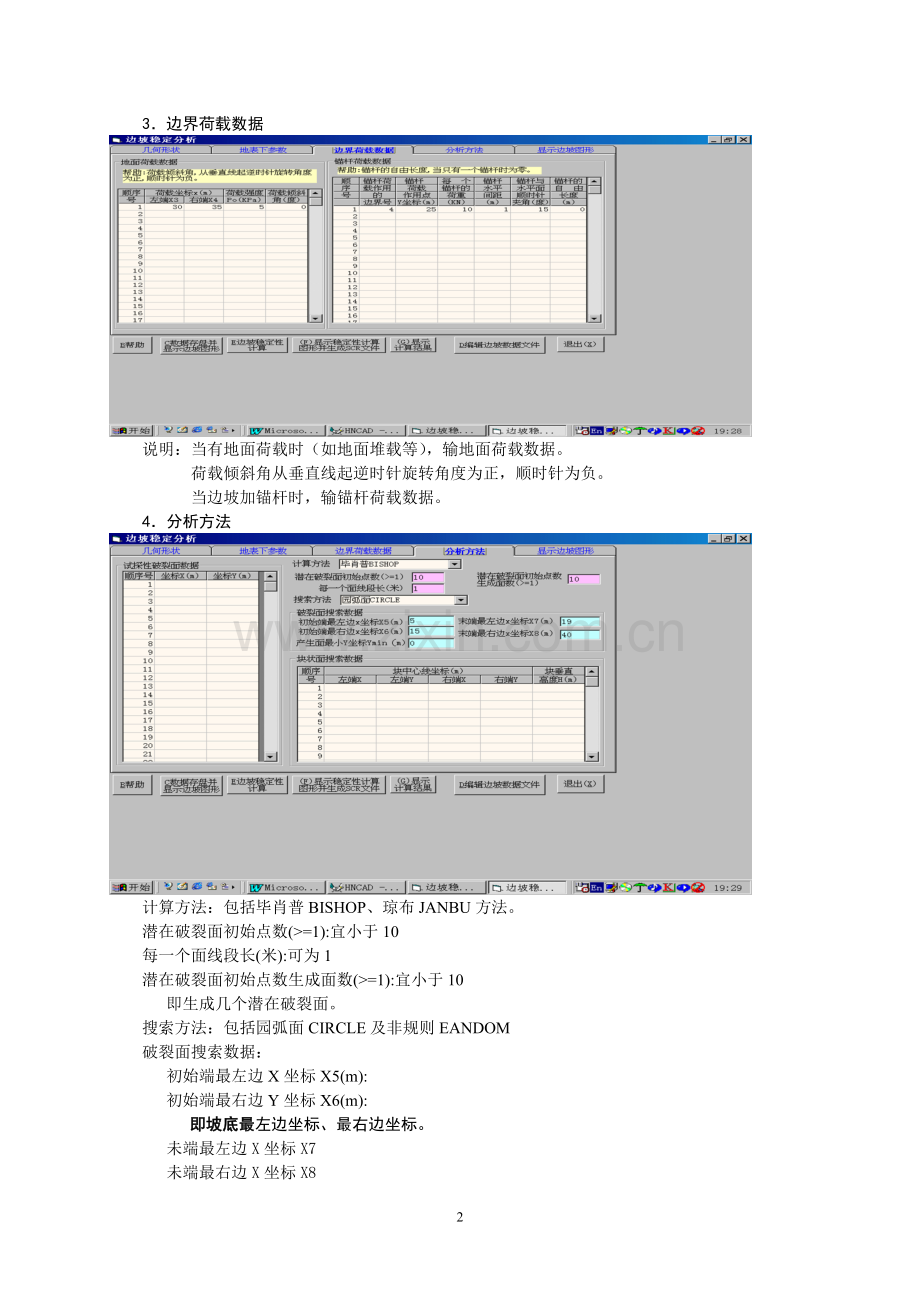

3．边界荷载数据
说明：当有地面荷载时（如地面堆载等），输地面荷载数据。
荷载倾斜角从垂直线起逆时针旋转角度为正，顺时针为负。
当边坡加锚杆时，输锚杆荷载数据。
4．分析方法
计算方法：包括毕肖普BISHOP、琼布JANBU方法。
潜在破裂面初始点数(>=1):宜小于10
每一个面线段长(米):可为1
潜在破裂面初始点数生成面数(>=1):宜小于10
即生成几个潜在破裂面。
搜索方法：包括园弧面CIRCLE及非规则EANDOM
破裂面搜索数据：
初始端最左边X坐标X5(m):
初始端最右边Y坐标X6(m):
即坡底最左边坐标、最右边坐标。
未端最左边X坐标X7
未端最右边X坐标X8
即坡顶最左边坐标，最右边坐标。
产生面最小Y坐标YMIN:可选0。
试探性破裂面数据如软弱破裂带等。没有可不输。
块状面搜索数据，没有可不输。
三、数据存盘并显示边坡图形
单击[数据存盘并显示边坡图形]按钮，屏幕上显示边坡图形。若不对，则修改一下数据。
四、边坡稳定性计算：
单击[边坡稳定性计算]按钮，屏幕上显示输入数据文件名BP工程代号.TXT,单击[确定]按钮后,屏幕提示如下:
日期:
计算时间:
计算者姓名:
输入数据文件名:BP工程代号.TXT 其中:工程代号要输具体值
输出数据文件名:由用户自定,如ZZ
输出图形文件名:NONE
最后单击右上角X退出。
五、显示稳定性计算图形并生成SCR文件
单击[显示稳定性计算图形并生成SCR文件]按钮，屏幕提示如下：
边坡稳定性计算输出文件
说明：将边坡稳定性计算时输出数据文件名输入，如ZZ
程序便生成BP工程代号.SCR文件,存在DWG目录,该文件可在AUTO CAD屏幕编缉状态下,打入SCR,将SCR文件转为DWG文件,然后用PLOT命令将图形打印出来。
六、显示结果
可将详细计算结果显示出来。
七、举例
共5条地面线。
