一体化工作手册(输电线路班分册).docx

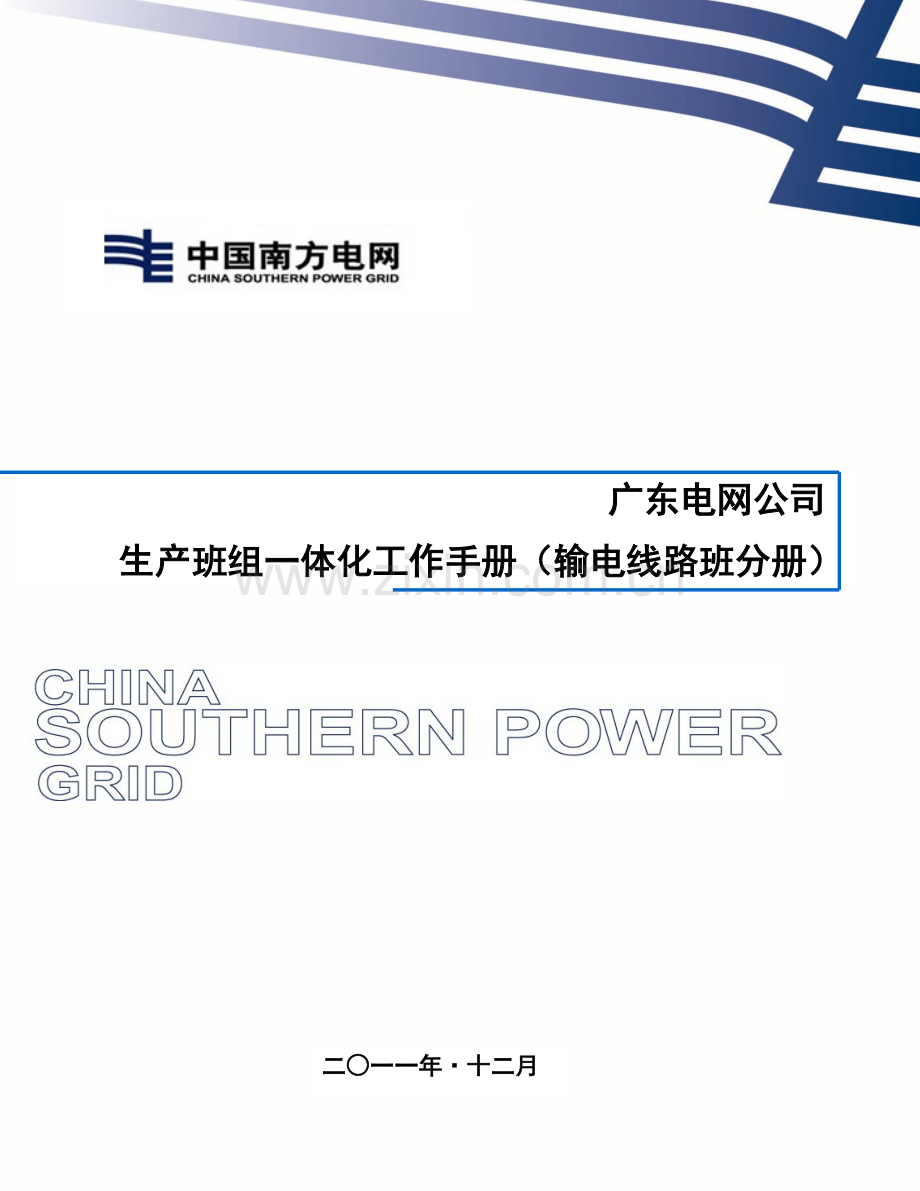

广东电网公司
生产班组一体化工作手册（输电线路班分册）

二○一一年·十二月

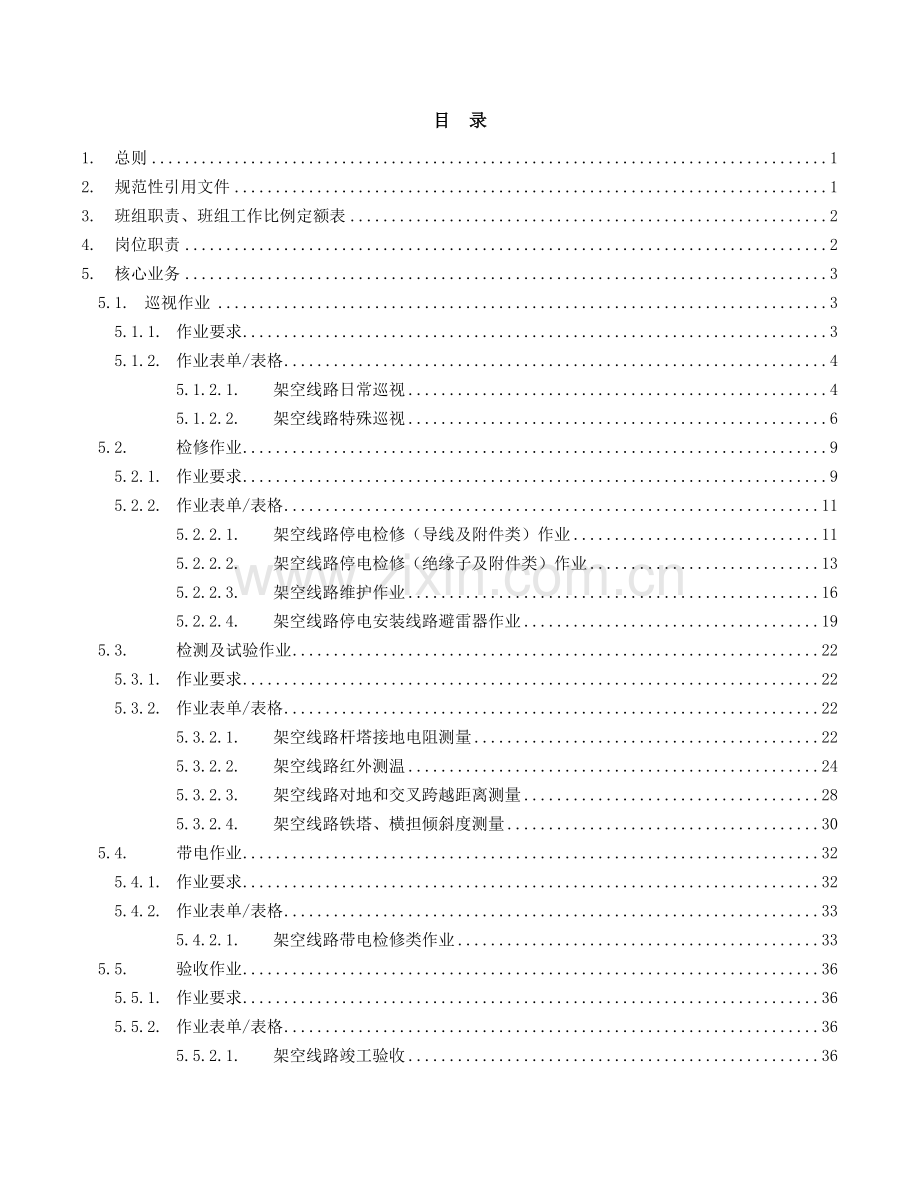

目 录
1. 总则 1
2. 规范性引用文件 1
3. 班组职责、班组工作比例定额表 2
4. 岗位职责 2
5. 核心业务 3
5.1. 巡视作业 3
5.1.1. 作业要求 3
5.1.2. 作业表单/表格 4
5.1.2.1. 架空线路日常巡视 4
5.1.2.2. 架空线路特殊巡视 6
5.2. 检修作业 9
5.2.1. 作业要求 9
5.2.2. 作业表单/表格 11
5.2.2.1. 架空线路停电检修（导线及附件类）作业 11
5.2.2.2. 架空线路停电检修（绝缘子及附件类）作业 13
5.2.2.3. 架空线路维护作业 16
5.2.2.4. 架空线路停电安装线路避雷器作业 19
5.3. 检测及试验作业 22
5.3.1. 作业要求 22
5.3.2. 作业表单/表格 22
5.3.2.1. 架空线路杆塔接地电阻测量 22
5.3.2.2. 架空线路红外测温 24
5.3.2.3. 架空线路对地和交叉跨越距离测量 28
5.3.2.4. 架空线路铁塔、横担倾斜度测量 30
5.4. 带电作业 32
5.4.1. 作业要求 32
5.4.2. 作业表单/表格 33
5.4.2.1. 架空线路带电检修类作业 33
5.5. 验收作业 36
5.5.1. 作业要求 36
5.5.2. 作业表单/表格 36
5.5.2.1. 架空线路竣工验收 36
5.5.2.2. 架空线路资料验收 43

1. 总则
依托广东电网公司“七个统一”规范，将线路运行维护班日常工作需要的制度、标准、流程、表单等融合在一起，以指导班组日常工作，规范班组作业行为，提高作业水平和工作效率，特编写本手册。
本工作手册规定了广东电网公司地区供电局生产班组的职责、安全生产指标以及规范化工作的管理标准、技术标准、业务流程、作业表单、管理表单的内容。
本手册适用于广东电网公司地区供电局输电线路生产班组。
2. 规范性引用文件
中华人民共和国电力法
电力设施保护条例及实施细则
DL 408-91 电业安全工作规程（电力线路部分）
DL/T 741-2010 架空输电线路运行规程
Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准
Q/CSG 1 0004-2004 电气工作票技术规范（线路部分）
Q/CSG114002-2011 电力设备预防性试验规程
Q/CSG 1 0010-2004 输电设备状态评价标准
Q/CSG 1 0701-2007 输变电设备缺陷管理标准
Q/CSG 1 0703-2007 接地装置运行维护规程
Q/CSG 2 1003-2008 中国南方电网电力调度管理规程
Q/CSG 2 1011-2009 输电线路运行管理标准
CSG/MS 0406-2005 电力生产事故调查规程
《南方电网公司输变电主设备运行评价暂行管理办法》
《南方电网公司安全生产风险管理体系》
《广东电网公司输电线路运行管理规定》
3. 班组职责、班组工作比例定额表
3.1. 组织机构班组规范设置表
单位名称
班组名称
班组主要职责
内设岗位
主要技能工种
输电部
输电线路班
1．负责定期巡视、检修、维护架空输电线路。
2．负责处理架空输电线路隐患和缺陷。 3．负责架空输电线路设备的日常试验和大修技改工程的实施。
4．负责抢修发生故障的架空输电线路。 5.贯彻执行带电作业管理制度和标准作业流程。
6.负责实施带电作业检修和消缺工作。
7.负责带电作业工具的管理工作。
8.负责带电作业资料维护工作，做好生产管理信息系统资料录入和整改。
9.负责防外部隐患的工作，落实输电运行管理规定的要求。
10．参与新建、大修技改输电架空线路验收，图纸审核工作。
11．负责填写巡视记录、缺陷记录等工作材料，整理并归档。
12．负责按要求完成班务管理及安全和技术培训。
班长
输电线路工
副班长
班组技术员
班员
3.2. 工作比例量化表
班组名称
主要核心业务
班组日常事务
临时性事务
输电线路班
70%
15-20%
10-15%
4. 岗位职责
4.1. 责任矩阵
业务

岗位和角色
主要核心业务
班组日常业务
临时性业务
70%
15-20%
10-15%
班长
A、 R
A、 R
A、 R
副班长
R
R
R
班员
R
R
R
责任人（A）、执行者（R）、协助管理（C）。
5. 核心业务
5.1. 巡视作业
5.1.1. 作业要求
工作范围
班组的线路日常巡视内容包括沿线环境、杆塔基础、接地装置、杆塔本体、绝缘子、金具、导地线及其附件、其他设施等。
工作执行要求
日常巡视根据工作计划开展，巡视标准按照《架空送电线路运行规程》（DLT741-2001）及Q/CSG10701-2007南方电网公司《输变电设备缺陷管理标准》执行，巡视周期原则上每月1次，最长不超过3个月。
编号
作业名称
作业周期
对应表单/表格名称
对应表单/表格编号
执行人
监督人
1
架空线路日常巡视
每3个月至少1次
架空线路日常巡视作业表单
GD—SD—XS—2—001—1
生产班员
班长
2
架空线路保供电特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
3
架空线路夜间特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
4
架空线路防风特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
5
架空线路防污闪特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
6
架空线路防汛特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
7
架空线路防冰特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
8
架空线路防鸟害特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
9
架空线路防山火特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
10
架空线路事故特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
11
架空线路高温、高负荷特巡
非周期工作
架空线路特殊巡视作业表单
GD—SD—XS—2—002—1
生产班员
班长
5.1.2. 作业表单/表格
5.1.2.1. 架空线路日常巡视
供电局架空线路日常巡视作业表单
表单流水号：
作业班组

作业开始时间

作业结束时间

巡视类型
日常巡视
作业任务
巡视线路名称+杆塔号或段
天气

气温（℃）

湿度（%）

作业负责人

作业人员

一、作业前准备
1、图纸资料
带到现场的图纸、技术文件
确认( )
宣传手册(单张)、违反《电力设施保护条例》患通知书、电力宣传通知单
确认( )
2、安全用具
个人防护用品（　）套；配备必要的应急药品（ ）；雨具（ ）；
确认( )
3、工器具
扳手（　）个；虎钳（　）个；望远镜（　）台；相机（　）台；砍刀（　）把；PDA（　）台；手电筒( )支；对讲机( )台；车辆（ ）共 台
确认( )
4、材料
无
确认( )
5、办理相关手续
无
确认( )
6、风险评估
作业步骤
风险范畴
风险种类
风险等级
风险来源
风险控制措施
作业评估
线路巡视
人身安全
交通伤害
中
交通事故
双人巡视
确认( )
人身安全
虫、蛇、狗等动物伤害
低
步行途中可能遭遇狗、蛇、马蜂等袭击
双人巡视，携带必要的防护工具和药品
确认( )
人身安全
触电伤害
低
导线坠落造成人员触电
双人巡视
确认( )
人身安全
高空坠物
可接受
物体倒塌、落物打击伤害
双人巡视
确认( )
人身安全
坠落、落水
低
登山坠落、
落水
双人巡视
确认( )
人身安全
中暑
低
高温中暑
双人巡视
确认( )
人身安全
摔跌
可接受
照明不足，
视线较差
双人巡视
确认( )
人身安全
坍塌、滑坡
低
山体坍塌、
滑坡
双人巡视
确认( )
临时风险及控制措施

确认( )
7、作业前安全交底
严 禁
l 工作人员身体不适时严禁作业；
l 遇雷、雨天气不得进行作业；
确认( )
应急事项
遇紧急情况，作业人员应根据具体情况分别按照以下的紧急处理程序进行处理：
l 发生人员坠落、人员触电、中暑等严重威胁生命的情况时，立即向本部门领导、安全监督人员报告并将人员转移到安全地点，并用进行急救，同时打120电话联系医院派救护车前来救援。
l 发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送院治疗。
l 发生误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，保持现场接受调查。
确认( )
交底事项
作业负责人已向全体工作人员宣读各项安全措施
确认( )
工作人员已理解各项风险，熟悉工作标准，并能够执行相关风险预防控制措施
确认( )
作业人员签名：

作业负责人签名：
二、作业过程
风险
控制措施
措施确认
交通伤害
检查车况，注意路况，控制车速
确认( )
虫、蛇、狗等动物伤害
携带必要的防护工具和药品
确认( )
触电伤害
沿上风侧行走
确认( )
视线差，易摔跌
携带充足的照明设备
确认( )
落水
不要强行涉水，寻找安全通道
确认( )
坍塌、滑坡
注意观察周边环境
确认( )
物体倒塌、落物打击伤害
戴安全帽、注意观察周边环境
确认( )
中暑
高温时双人巡视，携带必要的防护工具和药品
确认( )
防寒
寒冷时双人巡视，携带必要的防寒衣服。
确认( )
山火
进山或进入厂区作业时严禁携带火种。
确认( )
作业过程中发现的临时风险及控制措施

确认( )
作业标准
1、架空线路巡查内容包括沿线环境、树木的安全距离、外飘物、杆塔基础、接地装置、杆塔本体、绝缘子、金具、导地线及其附件、其他设施等
确认( )
2、单人巡线时，禁止攀登电杆和铁塔；大风巡线应沿线路上风侧前进，巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8m以内，并迅速报告领导，等候处理
确认( )
3、登杆检查时要办理线路工作票
确认( )
作业记录
填写巡视记录、作业表单
巡视记录
序号
巡视结果
1

2

3

三、作业终结
1
异常情况记录

2
新增风险及其控制措施

3
工作结论

4
备注

5
报告录入人

录入时间

6
工作安排人审核意见、签名

*填写说明：
1）“确认（）”说明：如已执行则填写“√”，没有执行则填写“×”，无需执行则填写“O”；
2）需要对异常进行详细描述时，请填写至异常表述栏；
3）作业过程中有新增的风险及其控制措施，填写至相应栏中；
4）工作结论描述整个作业完成情况及存在的遗留问题。
5）作业前准备风险评估可以结合本单位的风险评估内容进行修编作业表单。

5.1.2.2. 架空线路特殊巡视
供电局架空线路特殊巡视作业表单
表单流水号：
作业班组

作业开始时间

作业结束时间

巡视类型
保供电特巡（ ）
夜间特巡（ ）
防风特巡（ ）
防污闪特巡（ ）
防汛特巡（ ）
防冰特巡（ ）
防鸟害特巡（ ）
防山火特巡 （ ）
事故特巡（ ）
高温、高负荷特巡（ ）
作业任务
巡视线路名称+杆塔号或段+（巡视类型）
天气

气温（℃）

湿度（%）

作业负责人

作业人员

一、作业前准备
1、图纸资料
带到现场的图纸、技术文件
确认( )
宣传手册(单张)、违反《电力设施保护条例》患通知书、电力宣传通知单
确认( )
2、安全用具
个人防护用品（　）套；配备必要的应急药品（ ）；雨具（ ）；
确认( )
3、工器具
扳手（　）个；虎钳（　）个；望远镜（　）台；相机（　）台；砍刀（　）把；PDA（　）台；手电筒( )支；对讲机( )台；车辆（ ）共 台
确认( )
4、材料
无
确认( )
5、办理相关手续
无
确认( )
6、风险评估
作业步骤
风险范畴
风险种类
风险等级
风险来源
风险控制措施
作业评估
线路巡视
人身安全
交通伤害
中
交通事故
双人巡视
确认( )
人身安全
虫、蛇、狗等动物伤害
低
步行途中可能遭遇狗、蛇、马蜂等袭击
双人巡视，携带必要的防护工具和药品
确认( )
人身安全
触电伤害
低
导线坠落造成人员触电
双人巡视
确认( )
人身安全
高空坠物
可接受
物体倒塌、落物打击伤害
双人巡视
确认( )
人身安全
坠落、落水
低
登山坠落、
落水
双人巡视
确认( )
人身安全
中暑
低
高温中暑
双人巡视
确认( )
人身安全
摔跌
可接受
照明不足，
视线较差
双人巡视
确认( )
人身安全
坍塌、滑坡
低
山体坍塌、
滑坡
双人巡视
确认( )
临时风险及控制措施

确认( )
7、作业前安全交底
严 禁
l 工作人员身体不适时严禁作业；
l 遇雷、雨天气不得进行作业；
确认( )
应急事项
遇紧急情况，作业人员应根据具体情况分别按照以下的紧急处理程序进行处理：
l 发生人员坠落、人员触电、中暑等严重威胁生命的情况时，立即向本部门领导、安全监督人员报告并将人员转移到安全地点，并用进行急救，同时打120电话联系医院派救护车前来救援。
l 发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送院治疗。
l 发生误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，保持现场接受调查。
确认( )
交底事项
作业负责人已向全体工作人员宣读各项安全措施
确认( )
工作人员已理解各项风险，熟悉工作标准，并能够执行相关风险预防控制措施
确认( )
作业人员签名：

作业负责人签名：
二、作业过程
风险
控制措施
措施确认
交通伤害
检查车况，注意路况，控制车速
确认( )
虫、蛇、狗等动物伤害
携带必要的防护工具和药品
确认( )
触电伤害
沿上风侧行走
确认( )
视线差，易摔跌
携带充足的照明设备
确认( )
落水
不要强行涉水，寻找安全通道
确认( )
坍塌、滑坡
注意观察周边环境
确认( )
物体倒塌、落物打击伤害
戴安全帽、注意观察周边环境
确认( )
中暑
高温时双人巡视，携带必要的防护工具和药品
确认( )
防寒
寒冷时双人巡视，携带必要的防寒衣服。
确认( )
山火
进山或进入厂区作业时严禁携带火种。
确认( )
作业过程中发现的临时风险及控制措施

确认( )
作业标准
1、架空线路巡查内容包括沿线环境、树木的安全距离、外飘物、杆塔基础、接地装置、杆塔本体、绝缘子、金具、导地线及其附件、其他设施等。
确认( )
2、单人巡线时，禁止攀登电杆和铁塔；大风巡线应沿线路上风侧前进，巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8m以内，并迅速报告领导，等候处理。
确认( )
3、事故巡视时，不允许单人巡视，发现故障点时应确认安全情况下才能靠近进行观察，判断事故情况。
确认( )
4、高温、高负荷时应注意导线弧垂是否满足要求及交叉跨越距离情况。
确认( )
5、大风时应注意导线风偏是否满足要求及注意对线路走廊附近垃圾堆、鱼虾塘过冬塑料棚等漂浮物的检查。
确认( )
6、防汛期、防洪时应注意检查山体护坡及围堤杆塔水位的变化，注意附近出现的冲刷水流。
确认( )
7、防冰期注意杆塔塔材弯曲情况、导地线弧垂情况、绝缘子覆冰情况，特别注意不能靠近杆塔塔高约1.2倍距离范围内巡视检查，特别注意不能登杆塔检查。
确认( )
8、防污期在有雨雾条件下，注意从声、光、电方面检查绝缘子放电情况，发现整串绝缘子出现火花数量超过总数2/3时，应立即报告领导，并等候处理；防污特巡建议结合夜间特巡进行。
确认( )
9、登杆塔检查时要办理线路工作票。
确认( )
作业记录
填写巡视记录、作业表单
巡视记录
序号
巡视结果
1

2

3

三、作业终结
1
异常情况记录

2
新增风险及其控制措施

3
工作结论

4
备注

5
报告录入人

录入时间

6
工作安排人审核意见、签名

*填写说明：
1）“确认（）”说明：如已执行则填写“√”，没有执行则填写“×”，无需执行则填写“O”；
2）需要对异常进行详细描述时，请填写至异常表述栏；
3）作业过程中有新增的风险及其控制措施，填写至相应栏中；
4）工作结论描述整个作业完成情况及存在的遗留问题。
5）作业前准备风险评估可以结合本单位的风险评估内容进行修编作业表单。

5.2. 检修作业
5.2.1. 作业要求
工作范围
班组负责的各类线路和设备检修工作。
工作执行要求
根据工作计划定期进行检修，及在发现线路或设备缺陷，或发生线路或设备故障时进行检修工作。
编号
作业名称
作业周期
对应表单/表格名称
对应表单/表格编号
执行人
监督人
1
架空线路调整弧垂
非周期工作
输电线路停电检修（导线类）作业表单
GD—SD—JX—2—001—1
作业班班员
工作负责人
2
架空线路修补、更换导地线
非周期工作
输电线路停电检修（导线类）作业表单
GD—SD—JX—2—001—1
作业班班员
工作负责人
3
架空线路停电清除导地线异物
非周期工作
输电线路停电检修（导线类）作业表单
GD—SD—JX—2—001—1
作业班班员
工作负责人
4
架空线路停电更换间隔棒
非周期工作
输电线路停电检修（导线类）作业表单
GD—SD—JX—2—001—1
作业班班员
工作负责人
5
架空线路停电更换或调整防震锤
非周期工作
输电线路停电检修（导线类）作业表单
GD—SD—JX—2—001—1
作业班班员
工作负责人
6
架空线路调整导线绝缘子偏移
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
7
架空线路更换耐张绝缘子串
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
8
架空线路更换悬垂绝缘子串
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
9
架空线路更换自爆绝缘子
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
10
架空线路更换均压环
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
11
架空线路清抹玻璃绝缘子
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
12
架空线路更换引流线
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
13
架空线路更换或补充附件
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
14
架空线路检查、更换线夹
非周期工作
输电线路停电检修（绝缘子串类）作业表单
GD—SD—JX—2—002—1
作业班班员
工作负责人
15
架空线路接地装置开挖检查
非周期工作
输电线路维护作业表单
GD—SD—JX—2—003—1
作业班班员
工作负责人
16
架空线路更换、修补杆塔附属设施
非周期工作
输电线路维护作业表单
GD—SD—JX—2—003—1
作业班班员
工作负责人
17
架空线路更换杆塔基础接地引下线
非周期工作
输电线路维护作业表单
GD—SD—JX—2—003—1
作业班班员
工作负责人
18
架空线路杆塔基础装设围栏
非周期工作
输电线路维护作业表单
GD—SD—JX—2—003—1
作业班班员
工作负责人
19
架空线路杆塔构件补装
非周期工作
输电线路维护作业表单
GD—SD—JX—2—003—1
作业班班员
工作负责人
20
停电安装线路避雷器
非周期工作
输电线路停电安装线路避雷器作业表单
GD—SD—JX—2—004—1
作业班班员
工作负责人

5.2.2. 作业表单/表格
5.2.2.1. 架空线路停电检修（导线及附件类）作业
供电局架空线路停电检修（导地线及附件类）作业表单
表单流水号：
作业班组

作业开始时间

作业结束时间

作业类型
调整弧垂（ ）
修补、更换导地线（ ）
调整或更换防震锤（ ）
停电清除导地线异物（ ）
更换间隔棒（ ）
作业任务
检修线路名称+杆塔号或段+（作业类型）
天气

气温（℃）

湿度（%）

作业负责人

作业人员

一、作业前准备
1、图纸资料
带到现场的图纸、技术文件：
确认( )
2、安全用具
接地线（ ）组；验电器（　 ）个；绝缘手套（　）对；双保险安全带（　）条；防坠落装置（ ）个；色标牌（　）个；安全围栏（　）个；安全警示牌（ ）个；个人防护用品（　）套，配备必要的应急药品；反光背心（　）件。
其它安全用具：
确认( )
3、工器具
工作绳（　）条；滑轮（　）个；卸扣（　）个；手工具（　）套；个人工器具（　）套；手扳葫芦（　）套；挂手扳葫芦钢丝绳（　）套；双保险保护钢丝绳（　）套；U形环（　）个；挂导线短钢丝绳（　）条；卡线器（　）套；下导线辅助爬梯（　）个；软梯（　）套；飞车（　）套；液压钳（　）个；断线剪（　）个；车辆（ ）共（ ）辆；提线工具( )套；卷扬机( )台；夹具( )个；放线滑车( )个；刀具( )把，汽油（ ）；画笔（ ）支；细钢丝刷（ ）个，导电脂（ ）盒；卷尺（ ）把；游标卡尺（ ）把；锉刀（ ）把；螺丝刀（ ）把。
其它工器具：
确认( )
4、材料
1、名称： ，型号： ，数量： ；
2、名称： ，型号： ，数量： ；
3、名称： ，型号： ，数量： 。
确认( )
5、办理相关手续
工作负责人办理线路第一种工作票，工作票编号：
确认( )
6、风险评估
作业步骤
风险范畴
风险种类
风险等级
风险来源
风险控制措施
作业评估
登、落杆塔
人身安全
触电
中
误登杆塔
专人监护
确认( )
人身安全
坠落
中
高空坠落
系安全带
确认( )
高空作业
人身安全
坠落
中
高空坠落
系安全带
确认( )
人身安全
触电
中
与带电体安全距离不足
专人监护
确认( )
人身安全
坠落
中
高空坠落
检查金具锈蚀及连接
确认( )
人身安全
坠落
低
上下导线、软梯时失去安全带的保护
使用双保险安全带
确认( )
人身安全
坠落
中
导线上行走
注意精神状态，使用保险绳
确认( )
设备
坠物
中
工器具、材料从塔上跌落
绳索传递
确认( )
撤离施工现场
设备
设备损坏
中
塔上有遗漏物
专人检查
确认( )
临时风险及控制措施
l 工作人员身体不适时严禁作业；
l 遇雷、雨天气不得进行作业；
确认( )
7、作业前安全交底
严 禁
遇紧急情况，作业人员应根据具体情况分别按照以下的紧急处理程序进行处理：
l 发生人员坠落、人员触电、中暑等严重威胁生命的情况时，立即向当值调度和本部门领导、安全监督人员报告并将人员转移到安全地点，并用进行急救，同时打120电话联系医院派救护车前来救援。
l 发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，再视伤病严重程度考虑是否送院治疗。
l 发生误碰设备跳闸事故时，应立即停止工作，保障人员安全，同时向相关部门如实报告情况，保持现场接受调查。
确认( )
应急事项
作业负责人已向全体工作人员宣读各项安全措施
确认( )
交底事项
工作人员已理解各项风险，熟悉工作标准，并能够执行相关风险预防控制措施
确认( )
作业人员签名：

作业负责人签名：

二、作业过程
风险
控制措施
措施确认
高空坠落
使用安全带、防坠落设施、戴安全帽并注意检查脚钉及爬梯的稳固情况。
确认( )
山火
进山或进入厂区作业时严禁携带火种。
确认( )
人员触电
现场核对线路名称、杆号牌及佩戴停电线路的色标牌。
确认( )
停电、验电、接地，并设专人监护。
确认( )
与带电导线保持足够的安全距离，并设专人监护。
确认( )
高空坠物
工器具及材料使用绳索传递，易跌落工器具采取必要的安全措施。
确认( )
工具和材料损坏
注意工具和材料上下塔的吊装方式并设专人监护
确认( )
损坏设备及导地线脱落
施工使用的工器具必须检验合格，使用爬梯进入导线；应对导地线使用双保险措施。
确认( )
作业过程中发现的临时风险及控制措施

确认( )
作业标准
1、调整弧垂时塔下布置卷扬机。耐张段直线塔安装放线滑车，导(地)线放人放线滑车内；工作负责人检查一切工作就绪后，命令将钢丝绳收紧，松开连接金具，按要求调整导(地)线弧垂。
确认( )
2、施工使用的工器具必须检验合格，方能使用。
确认( )
3、进入导、地线前应先检查杆塔、金具锈蚀情况，必要时加固。
确认( )
4、上落导线应使用辅助爬梯，严禁踩在合成绝缘子上。
确认( )
5、更换修补导地线，搭设跨越架时，其中心线应在线路中心线上，宽度应超出导线两边线各1.5m，且架顶两侧应装设外伸羊角。
确认( )
6、更换间隔棒及清除导地线必须对导线或地线使用保险绳。
确认( )
7、注意导线与交叉跨越物间距离是否满足要求。
确认( )
8、大风时应注意导线与带电线路距离是否满足要求。
确认( )
9、装拆接地线顺序正确；接地线拆除后，任何人员不得再登杆塔。
确认( )
作业记录

恢复记录
序号
杆号
相序
恢复（清除）结果
1

2

3

4

三、作业终结
1
检修结果
合格( )、 不合格( )
2
恢复现场
人员下杆塔，接地线全部拆除，塔上无遗留物。
确认( )
3
清理、撤离现场
工器具、材料等搬离现场。
确认( )
4
结束工作
办理工作票终结手续。
确认( )
5
完成资料录入
检修记录、图片录入，设备资料更新等。
确认( )
6
新增风险及其控制措施

7
备注

8
报告录入人

录入时间

9
工作安排人审核意见、签名

*填写说明：
1）“确认（）”说明：如已执行则填写“√”，没有执行则填写“×”，无需执行则填写“O”；
2）需要对异常进行详细描述时，请填写至异常表述栏；
3）作业过程中有新增的风险及其控制措施，填写至相应栏中；
4）工作结论描述整个作业完成情况及存在的遗留问题。
5）作业前准备风险评估可以结合本单位的风险评估内容进行修编作业表单。

5.2.2.2. 架空线路停电检修（绝缘子及附件类）作业
供电局架空线路停电检修（绝缘子及附件类）作业表单
表单流水号：
作业班组

作业开始时间

作业结束时间

作业类型
调整导线绝缘子偏移（ ）
更换自爆绝缘子 （ ）
更换或补充附件（ ）
检查、更换线夹（ ）
更换耐张绝缘子串（ ）
清抹玻璃绝缘子（ ）
更换均压环（ ）
更换引流线 （ ）
更换悬垂绝缘子串（ ）
作业任务
检修线路名称+杆塔号或段+（作业类型）
天气

气温（℃）

湿度（%）

作业负责人

作业人员

一、作业前准备
1、图纸资料
带到现场的图纸、技术文件：
确认( )
2、安全用具
接地线（ ）组；验电器（　 ）个；绝缘手套（　）对；双保险安全带（　）条；防坠落装置（ ）个；色标牌（　）个；安全围栏（　）个；安全警示牌（ ）个；个人防护用品（　）套，配备必要的应急药品；反光背心（　）件。
其它安全用具：
确认( )
3、工器具
工作绳（　）条；滑轮（　）个；卸扣（　）个；手工具（　）套；个人工器具（　）套；玻璃绝缘子卡具（　）套；手扳葫芦（　）套；双钩紧线器（ ）；挂手扳葫芦钢丝绳（　）套；双保险保护钢丝绳（　）套；U形环（　）个；挂导线短钢丝绳（　）条；卡线器（　）套；双（四）分裂导线提线器（　）个；毛巾（　）条；钢丝球（ ）个；沙纸（ ）张；下导线辅助爬梯（　）个；软梯（　）套；飞车（　）套；液压钳（　）个；车辆（ ）共（ ）辆。
其它工器具：
确认( )
4、材料
1、名称： ，型号： ，数量： ；
2、名称： ，型号： ，数量： ；
3、名称： ，型号： ，数量： 。
确认( )
5、办理相关手续
工作负责人办理线路第一种工作票，工作票编号：
确认( )
6、风险评估
作业步骤
风险范畴
风险种类
风险等级
风险来源
风险控制措施
作业评估
登、落杆塔
人身安全
触电
中
误登杆塔
专人监护
确认( )
人身安全
坠落
中
高空坠落
系安全带
确认( )
高空作业
人身安全
坠落
中
高空坠落
系安全带
确认( )
人身安全
坠落
中
高空坠落
检查金具锈蚀及连接
确认( )
人身安全
触电
中
与带电体安全距离不足
专人监护
确认( )
设备
坠物
中
工器具、材料从塔上跌落
绳索传递
确认( )
撤离施工现场
设备
