第五章线型设计.pptx

上传人:胜**** 文档编号:844717 上传时间:2024-03-28 格式:PPTX 页数:23 大小:1.84MB
下载 相关 举报
第五章线型设计.pptx_第1页
第1页 / 共23页
第五章线型设计.pptx_第2页
第2页 / 共23页
第五章线型设计.pptx_第3页
第3页 / 共23页
第五章线型设计.pptx_第4页
第4页 / 共23页
第五章线型设计.pptx_第5页
第5页 / 共23页
点击查看更多>>
资源描述

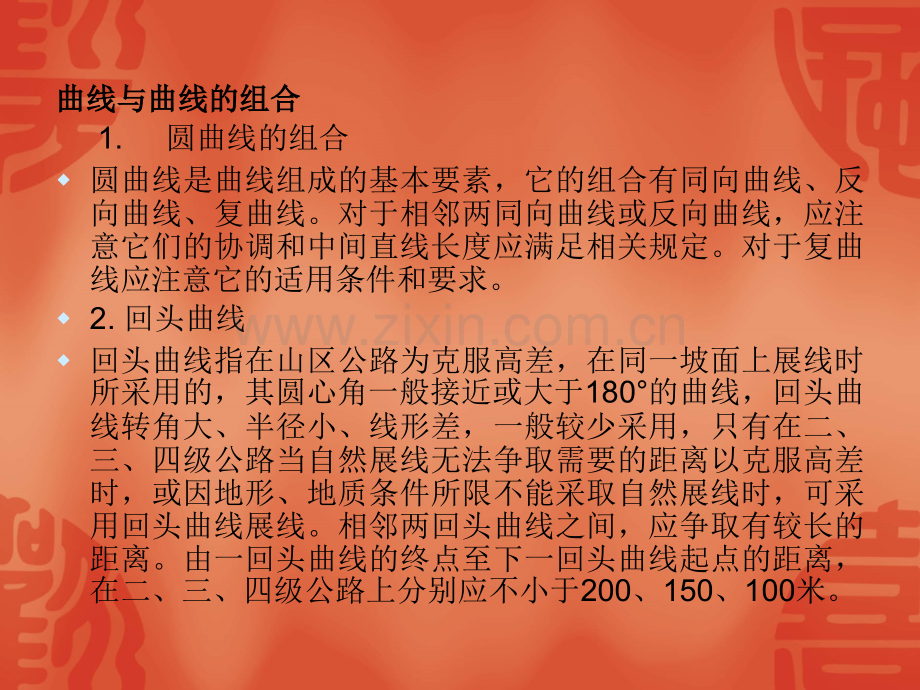

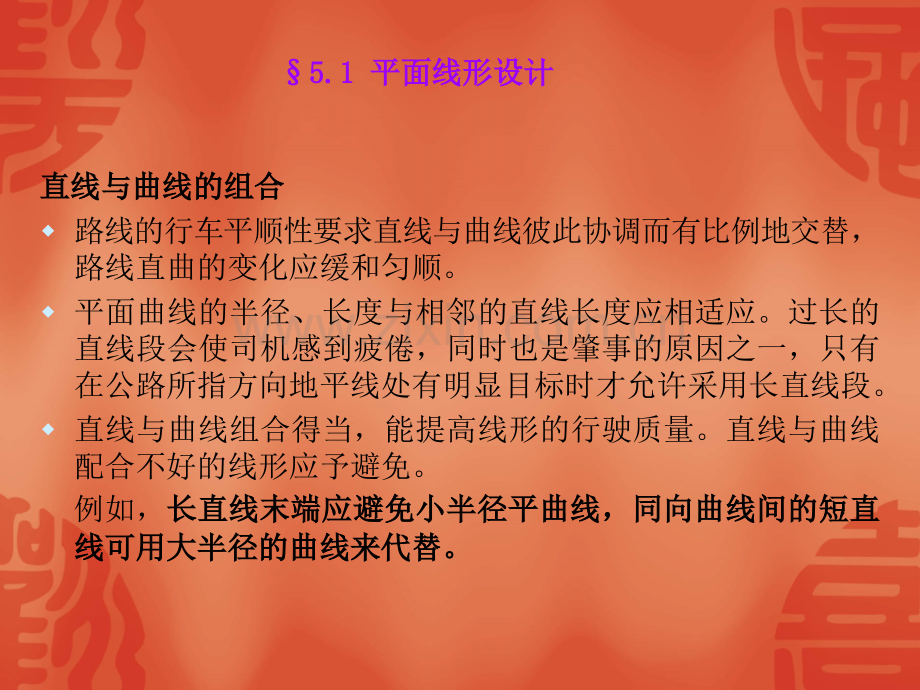

1、5.1 5.1 平面线形设计平面线形设计直线与曲线的组合直线与曲线的组合w路线的行车平顺性要求直线与曲线彼此协调而有比例地交替,路线直曲的变化应缓和匀顺。w平面曲线的半径、长度与相邻的直线长度应相适应。过长的直线段会使司机感到疲倦,同时也是肇事的原因之一,只有在公路所指方向地平线处有明显目标时才允许采用长直线段。w直线与曲线组合得当,能提高线形的行驶质量。直线与曲线配合不好的线形应予避免。例如,长长直直线线末末端端应应避避免免小小半半径径平平曲曲线线,同同向向曲曲线线间间的的短短直直线可用大半径的曲线来代替。线可用大半径的曲线来代替。曲线与曲线的组合曲线与曲线的组合1.圆曲线的组合w圆曲线是曲

2、线组成的基本要素,它的组合有同向曲线、反向曲线、复曲线。对于相邻两同向曲线或反向曲线,应注意它们的协调和中间直线长度应满足相关规定。对于复曲线应注意它的适用条件和要求。w2.回头曲线w回头曲线指在山区公路为克服高差,在同一坡面上展线时所采用的,其圆心角一般接近或大于180的曲线,回头曲线转角大、半径小、线形差,一般较少采用,只有在二、三、四级公路当自然展线无法争取需要的距离以克服高差时,或因地形、地质条件所限不能采取自然展线时,可采用回头曲线展线。相邻两回头曲线之间,应争取有较长的距离。由一回头曲线的终点至下一回头曲线起点的距离,在二、三、四级公路上分别应不小于200、150、100米。平纵面线形组合设计w道路的空间线形是指由道路的平面线形和纵面线形所组成的空间立体形状。道路线形设计首先是从路线规划开始的,然后经选线、平面线形设计、纵面线形设计和平纵线形组合设计的过程,最终以平、纵组合的立体线形展现在驾驶员眼前的。行驶过程中,驾驶员所选择的实际行驶速度,是由他对立体线形的判断作出的,因此,设计中仅仅满足平面、纵面线形标准还是不够的。道路的空间线形应能保持视觉的连续性,并有足够的舒适感和安全感。
