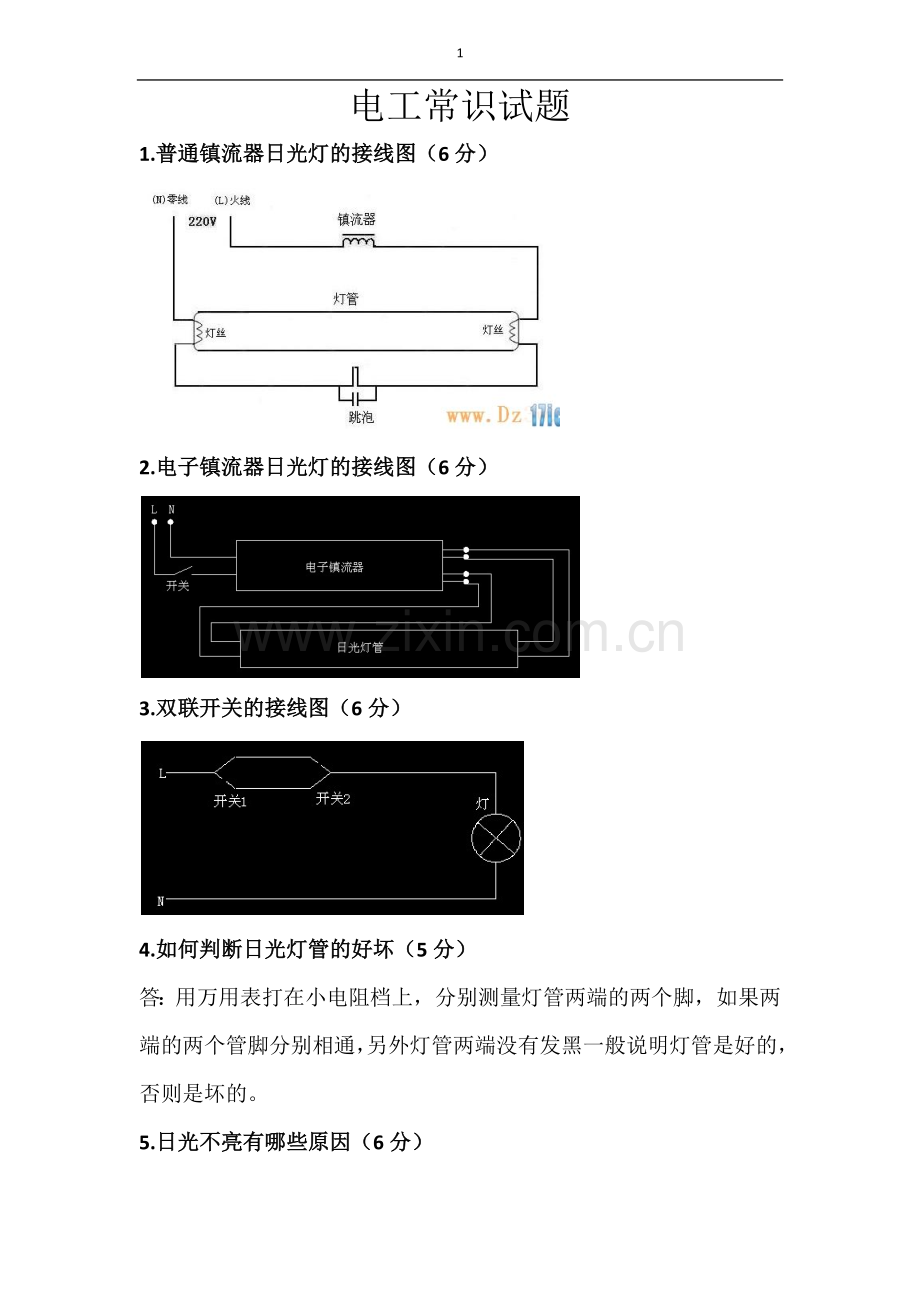

电工常识试题
1.普通镇流器日光灯的接线图（6分）

2.电子镇流器日光灯的接线图（6分）

3.双联开关的接线图（6分）

4.如何判断日光灯管的好坏（5分）
答：用万用表打在小电阻档上，分别测量灯管两端的两个脚，如果两端的两个管脚分别相通，另外灯管两端没有发黑一般说明灯管是好的，否则是坏的。
5.日光不亮有哪些原因（6分）

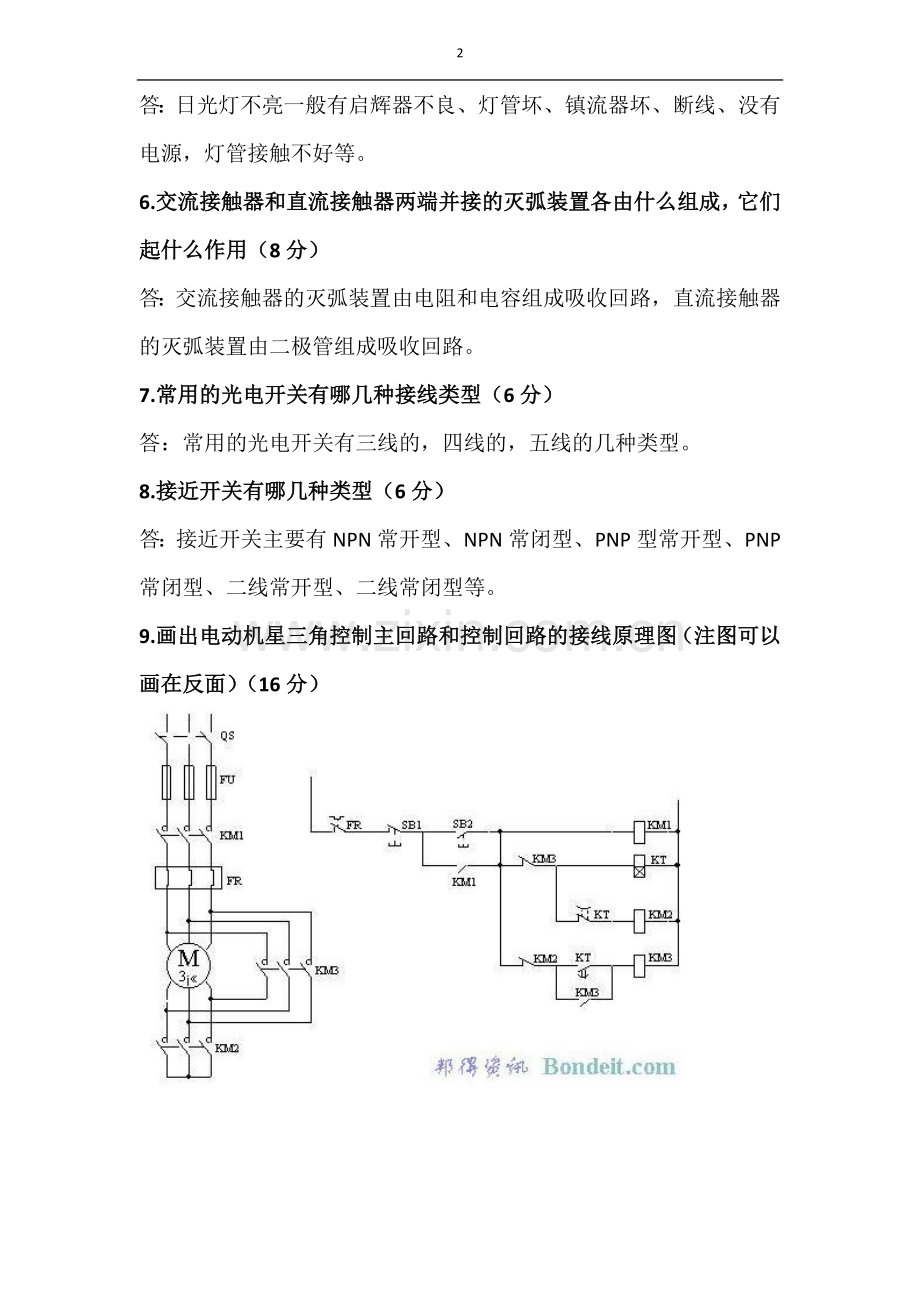

答：日光灯不亮一般有启辉器不良、灯管坏、镇流器坏、断线、没有电源，灯管接触不好等。
6.交流接触器和直流接触器两端并接的灭弧装置各由什么组成，它们起什么作用（8分）
答：交流接触器的灭弧装置由电阻和电容组成吸收回路，直流接触器的灭弧装置由二极管组成吸收回路。
7.常用的光电开关有哪几种接线类型（6分）
答：常用的光电开关有三线的，四线的，五线的几种类型。
8.接近开关有哪几种类型（6分）
答：接近开关主要有NPN常开型、NPN常闭型、PNP型常开型、PNP常闭型、二线常开型、二线常闭型等。
9.画出电动机星三角控制主回路和控制回路的接线原理图（注图可以画在反面）（16分）

10．画出电动机正反转控制主回路和控制回路原理图（注：要带接触器互锁和按钮互锁）（注图可以画在反面）（16分）

11.如何判断接触器的好坏（5分）
答：首先用万用表测接触器线圈是否有阻值，如为无穷大则说明线圈断线。其次再用工具顶住接触器的触头，测量它的几个常开触点是否接通，常闭触点是否断开，如是一般说明接触器是好的，否则是坏的。
12.PLC的全名是什么，它主要是由哪几部分组成（6分）
答：PLC的全名叫“可编程逻辑控制器”，它主要由输入电路、输出电路、中央处理器（控制器、寄存器）、显示电路等
13.更换保险丝时是否可以用大规格的保险丝进行更换，什么造成什么后果？（4分）
答：不可以用大一规格的保险丝进行更换，否则可能会烧坏线路或是其它元器件。
14.热继电器是起什么作用的，如果没有可能会造成什么影响？（4分）
答：热继电器在电器线路中是对三相电机进行过载保护的，如果没有则当电机缺相时会烧毁电机。
