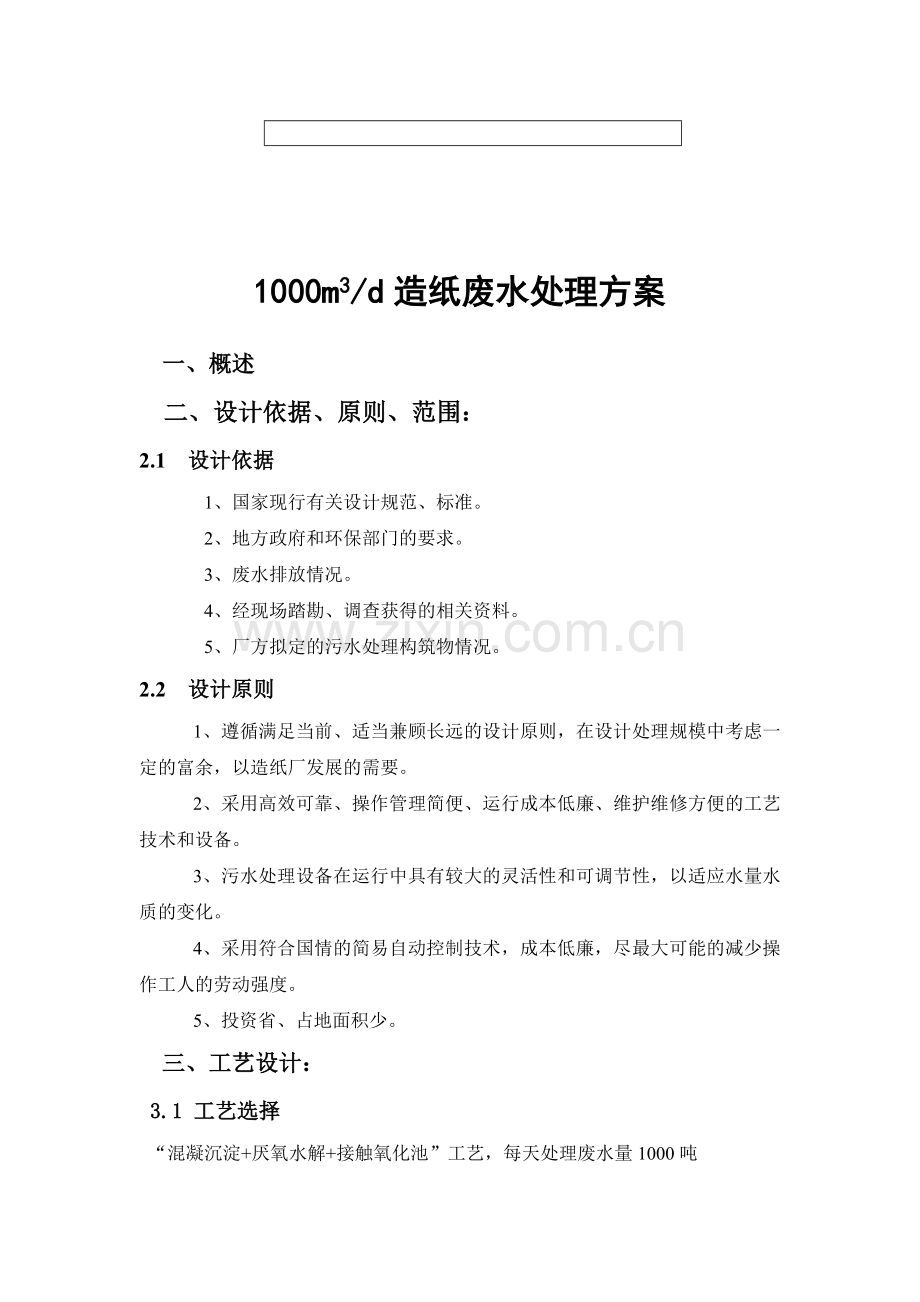

1000m3/d造纸废水处理方案

一、概述
二、设计依据、原则、范围：
2.1 设计依据
1、国家现行有关设计规范、标准。
2、地方政府和环保部门的要求。
3、废水排放情况。
4、经现场踏勘、调查获得的相关资料。
5、厂方拟定的污水处理构筑物情况。
2.2 设计原则
1、遵循满足当前、适当兼顾长远的设计原则，在设计处理规模中考虑一定的富余，以造纸厂发展的需要。
2、采用高效可靠、操作管理简便、运行成本低廉、维护维修方便的工艺技术和设备。
3、污水处理设备在运行中具有较大的灵活性和可调节性，以适应水量水质的变化。
4、采用符合国情的简易自动控制技术，成本低廉，尽最大可能的减少操作工人的劳动强度。
5、投资省、占地面积少。
三、工艺设计：
3.1 工艺选择
“混凝沉淀+厌氧水解+接触氧化池”工艺，每天处理废水量1000吨

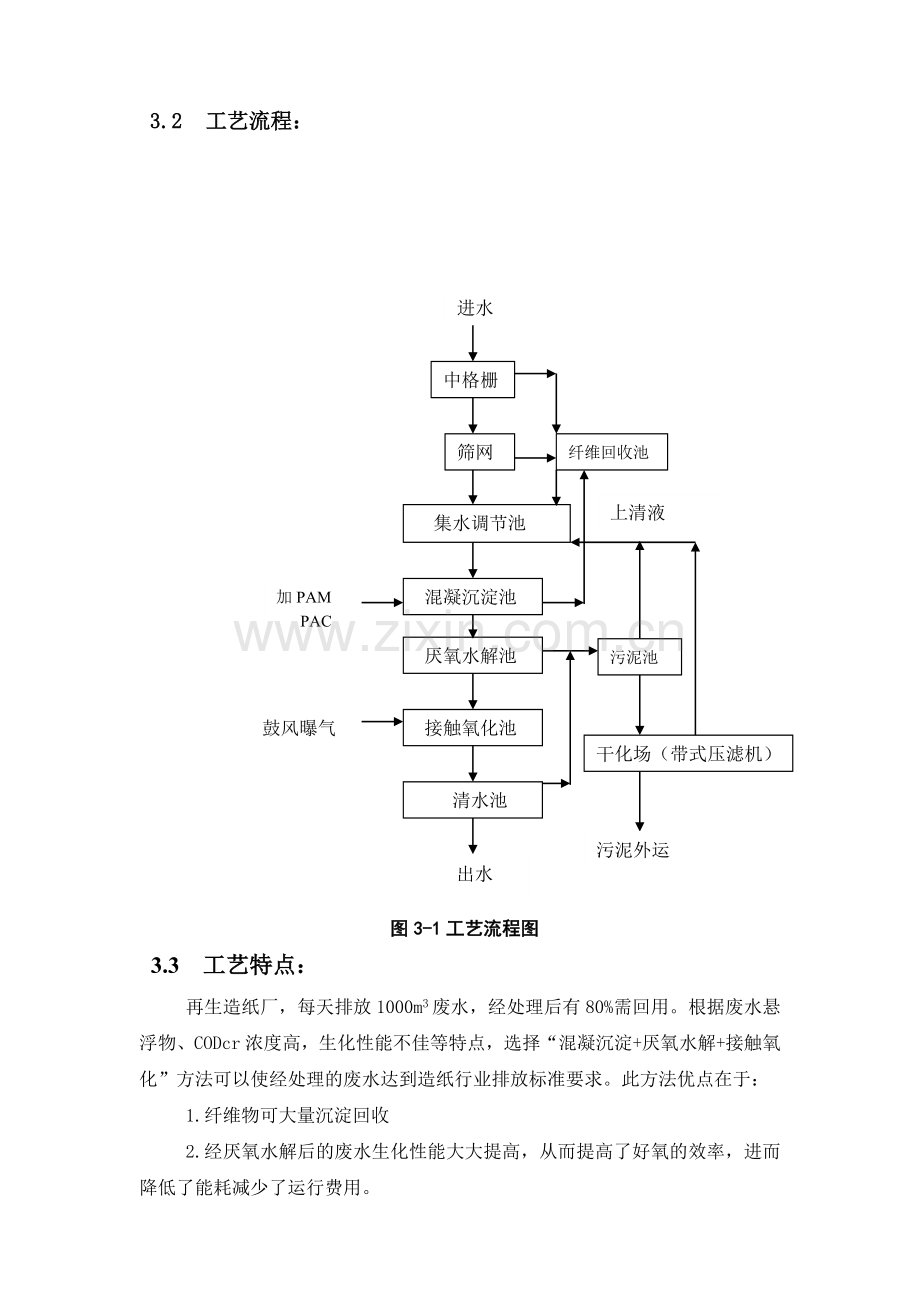

3.2 工艺流程：

进水

中格栅

筛网

纤维回收池

集水调节池
上清液

加PAM
PAC
混凝沉淀池

污泥池
厌氧水解池

鼓风曝气
接触氧化池

干化场（带式压滤机）

清水池

出水
污泥外运

图3-1工艺流程图
3.3 工艺特点：
再生造纸厂，每天排放1000m3废水，经处理后有80%需回用。根据废水悬浮物、CODcr浓度高，生化性能不佳等特点，选择“混凝沉淀+厌氧水解+接触氧化”方法可以使经处理的废水达到造纸行业排放标准要求。此方法优点在于：
1.纤维物可大量沉淀回收
2.经厌氧水解后的废水生化性能大大提高，从而提高了好氧的效率，进而降低了能耗减少了运行费用。
3.接触氧化污泥产量少，直接减少了污泥处理量，从而降低了污泥处理费用。
4.整个系统实现一次提升，自流完成。操作和管理比较简便。
3.4 工艺流程说明：
废水经管道收集通过中格栅回收一部分较大悬浮物，然后经布水渠均匀分布到筛网上，筛网对细小纤维进行回收，回收的纤维进入纤维池中，纤维回收池的上清夜和滤液自流进入集水调节池，调节水质水量。由提升泵将污水提到混凝池中，加入药剂PAM和PAC并对其进行搅拌，废水自流进入沉淀区，在重力作用下将大部分悬浮物沉淀。污水经布水管将污水均匀分布至厌氧水解池，在厌氧作用下大分子有机物分解为小分子有机物，提高其污水的生化性能便于后续好氧，污水经厌氧后自流进入接触氧化池内，有机物在好氧菌的作用下分解为二氧化碳和水，曝气时间可根据有机物浓度确定，出水自流到澄清池中进行泥水分离。污泥池中的对污泥进行重力浓缩，上清夜排到集水调节池中，污泥定期抽出到污泥干化场干化（厌氧池和接触氧化池顶部可做干化场），或者使用带式压滤机脱水，泥渣运到垃圾厂填埋。
3.5 工艺效果分析：
进水水量 Q=1000m³/d，连续24h运行，42m³/h，水质见表1
表3-1设计进出水水质
项目
pH
SS
BOD5
CODcr
设计进水
6-9
1000 mg/L
500 mg/L
2000 mg/L
设计出水
6-9
100 mg/L
60 mg/L
100 mg/L
去除率

90%
88%
95 %
根据当地环保要求，出水需达到中华人民共和国造纸工业水污染物排放标准中的造纸项目要求，即SS≤100mg/L、BOD5≤60mg/L、CODcr≤100mg/L
各级
项目
单元工艺

pH
SS
BOD5
CODcr
格栅
进水
6-9
1000
500
2000
去除率（%）

15
--
10
出水
6-9
850
500
1800
混凝沉淀
去除率（%）

60
10
30
出水
6-9
340
450
1260

厌氧水解池
去除率（%）

40
20
40
出水
6-9
204
360
756

接触氧化池
去除率（%）

50
90
88
出水
6-9
102
36
90.72

二沉池
去除率（%）

10
--
--
出水
6-9
91.8
36
90.72

6-9
≤100
≤60
≤100
通过以上分析，污水经治理后，SS、BOD5、CODcr去除率分别达90.82%、92.8%、95.5%，出水优于造纸废水排放标准。
四、主要构筑物设计及设备选型
4.1 布水渠与筛网：
功 能： 实现均匀布水，回收废水中的纤维，保障后续构筑物的正常运行
布水渠道尺寸： L×B×H＝0.8×5.0×1.2m
构筑结构： 砖混结构一座，筛网斜架在集水池上方
设计参数: 格栅间距20mm，筛网安装角度60°
设 备：人工除渣一座，60目筛网12.5㎡.筛网尺寸： L×B＝2.5×5.0m
4.2 集水调节池：
功 能： 调节水质水量，潜污提升泵提升污水以满足后续污水处理流程及竖向的衔接要求
池体尺寸： L×B×H＝5.0×5.0×4.0m
构筑结构： 钢混结构一座
设计参数: HTR=2.0h； 有效水深H=2.5m；有效容积V=62.5m3
设 备： 1台可提升式不堵塞潜水污水泵。型号WQ45-9-2.2，流量45m3/h，扬程9m，功率2.2KW，水泵口径Ф75mm
4.3 纤维回收池：
功 能： 贮存纤维，浆水回用
池体尺寸： L×B×H＝2.0×5.0×4.0m
构筑结构： 钢混结构一座
设计参数: 有效水深H=5.0m；有效容积V=50m3
设 备： 1台污泥泵。型号WQ45-9-2.2，流量45m3/h，扬程9m，功率2.2KW，水泵口径Ф75mm
4.4 混凝池：
功 能： 加药剂，使药剂与废水充分混合，形成易于沉淀物质
池体尺寸： L×B×H＝2.0×2.0×3.5m
构筑结构： 半地上混凝土结构1座
设计参数： HRT=30min，有效高度H=3.0m
设 备： 加药系统两套，搅拌器一台
4.5 沉淀池
功 能： 使大部分悬浮物沉淀，并降低废水中的有机负荷
池体尺寸： L×B×H＝6.0×3.0×3.0m
构筑结构： 半地上混凝土结构1座
设计参数： HRT=2.5h，有效高度h=2.5m
设 备： 污泥泵1台
4.6 厌氧水解池：
功 能： 经厌氧生物反应将大分子有机物分解成小分子有机物
池体尺寸： L×B×H＝5.0×8.0×4.5m
构筑结构： 钢混封闭结构一座，钢筋砼盖板。
设计参数： HRT=4.5h，填料有效高度h=3.0m
设 备： 孔布水管（规格Φ150）；弹性填料组合120 m3
4.7 接触氧化池：
功 能： 经好氧生物反应将有机物分解成CO2和H2O
池体尺寸： L×B×H＝8.0×8.0×4.5m
构筑结构： 钢混结构一座，加盖封闭
设计参数： HRT=8h，填料有效高度h=3.0m，气水比=20：1
需气量Q气=833 m3/h，曝气强度=0.217[m3/m2.min]
设 备： 微孔曝气管，Φ60mm，罗茨鼓风机2台（型号DR223，转速1450r/min ，升压49.0Kpa，流量Q=14.3 m3/min，功率N= 22 KW）；弹性填料（规格Ф150）192 m3
4.8 二沉池
功 能： 实现泥水分离
池体尺寸： L×B×H＝7.0×2.0×4.5m
构筑结构： 钢混结构一座
设计参数： HTR=2.0h，有效水深h=3.5m
4.9 污泥池
功 能： 贮存污泥，污泥浓缩
池体尺寸： L×B×H＝3.0×2.0×3.0m
构筑结构： 半地上式钢混结构一座
4.10 综合房
功 能： 污泥脱水，安放加药系统、鼓风机等
池体尺寸： L×B×H＝2.0×4.0×3.0m
构筑结构： 砖混地上构筑
设 备： 污泥泵1台，定期抽取污泥至厌氧水解池顶部进行干化处理（或选择螺杆污泥泵1台，带式压滤机1台）
五、工程设备投资概算
5.1 土 建 部 分
表5-1主要构筑物参数
单位：（万元）
序
项目名称
规格（m）
结构形式
概算金额
1
配水渠
0.8×5.0×1.2
砖混

2
集水调节池
5.0×5.0×4.0
钢混

3
纤维回收池
2.0×5.0×4.0
钢混

4
混凝池
2.0×2.0×3.5
砖混

5
沉淀池
3.0×6.0×3.0
钢混

6
厌氧水解池
5.0×8.0×4.5
钢混

7
接触氧化池
8.0×8.0×4.5
钢混

8
二沉池
2.0×7.0×4.5
钢混

9
出水槽
1.0×1.0×2.0
砖混

10
污泥池
2.0×3.0×3.0
砖混

11
综合房
2.0×4.0×3.0
砖混

12
合计

注：土建费用按施工图纸具体确定。
5.2 工程设备造价

表5-2工程设备参数表
单位：（万元）
序号
设备名称
规格型号
数量
单位
单价
合计
备 注
1
筛网
网孔60目
12.5
㎡
0.02
0.25

2
中格栅
间距20mm，0.8×1.2
1
台
0.1
0.1

3
污水泵
WQ45-9-2.2
功率0.4KW
2
台
0.6
1.2
一备一用
4
罗茨鼓风机
Q=14.3 m3/min
功率4KW
2
台
1.0
2.0

6
废水流量计
0.1~1.0 m3/h
1
台
0.05
0.05

微孔布水管
DN150
25
m
0.02
0.5

7
微孔曝气管
DN60
20
m
0.01
0.2

8
搅拌器
功率1.5KW，输出转速1440 r/min
1
台
0.8
0.8

9
加药系统

2
套
0.5
1.0

10
弹性纤维填料
直径Ф150，片间距70，有效串长2.5米，安装间距150*150。
312
m3
0.024
7.68

11
填料支架

2
套
1.6
3.2

12
污泥泵
50QW12-10-900
功率3KW
3
台
0.6
1.8

13
电控箱

1
套
1.0
1.0

14
管道阀门

1
批
0.8
0.8

15
电线电缆

1
批
0.8
0.8

螺杆污泥泵

1
台
1.5
1.5
可选用

带式压滤机

1
台
12.0
12.0
可选用
总计

21.38

注：工程设备费用总计不包括螺杆污泥泵和带式压滤机的费用。
5.3 综合取费
表5-3综合费用表
单位：万元
序 号
项 目 名 称
数 量
金 额
备 注
1
设计费（A+B）×4%

0.8552

2
运输安装费（A+B）×6%

1.2858

3
调试费(B)×3%

0.6414

4
企业管理费（A+B）×5%

1.069

小计C

3.8514

6
税金（A+B+C）×5.6%

1.413

7
小 计D

5.264

5.4 工 程 投 资
总占地面积： 184㎡
工程设备造价：21.38万元；
综 合 取 费： 5.264万元；
七、劳动定员和操作管理
本污水处理站建成后，设专职操作人员3人。每班一人。操作工人的具体职责是每天定时（按时）开启与关闭鼓风机设备；定期进行污泥处理；不定时巡视检查设备的运行情况。
水处理站动力设备为溶气水泵和潜水式排污泵，它们属于通用设备，日常维护相当简便，除潜水泵要经常需要检查是否堵塞外，基本上不需要维修，因而维护维修费用也是相当的低廉。
八、运行费用分析
8.1 电费用
装机功率：
污水泵： 0.8kw/h×24h/d×2台=38.4kw/d
罗茨气机： 22.0kw/h×24h/d=528kw/d
搅拌器： 1.5kw/h×24h/d=36kw/d
污泥泵： 1.5kw/h×2h×2台=6.0kw/d
总 计： 608.4kw /d
运行功率：约610kw/d；
电费=（610kw/d×0.6元/度）÷1000吨水/d ≈0.37元/吨水
8.2 人工费用
安排专职人员3人负责，轮流负责系统的正常运转和污泥的处理，每人每月工资1200元，则
人工费=1200×3÷30÷1000=0.12元/吨水
8.3 药剂费用
污水处理站在运行时需要使用聚合氯化铝、聚丙烯酰胺等药剂。
在混凝沉淀处理时需要投加聚合氯化铝（PAC）和聚丙烯酰胺（PAM），按聚合氯化铝（PAC）的投加量30PPM（即每立方米废水中投加30克PAC）计算，每天处理1000 m3污水，需要投加PAC30kg，按PAC价格2.00元/ kg计算，需要60元。按聚丙烯酰胺（PAM）的投加量10PPM（即每立方米废水中投加10克PAM）计算，每天处理1000 m3污水，需要投加PAM10kg，按PAM价格15.0元/ kg计算，需要150元。
按以上分析，每天的药剂费用合计为210元（60元+150元）。
药剂费用=210元/天÷1000吨/天=0.21元/吨水
总费用=电费+人工费+药剂费用=0.37+0.12+0.21=0.70元/吨水
九、经济效益、社会效益和环境效益分析
本项目投入使用以后，按照招标文件提供的进水浓度数据和设计出水浓度数据计算，每天处理1000 m3污水，每年12个月，每个月30天，一年能去除CODcr 684t，去除BOD5 167t，去除悬浮物SS 324t，具有相当好的环境效益。
十、售后服务
长沙市德邦环保工程技术有限公司有一个完善的售后服务体系统，以解除用户的后顾之忧。
F 免费为用户提供技术培训及操作培训。
F 全部设备免费保修一年（从投入使用之日起计算）。
F 保修期过后负责对用户全部设备常年有偿成本维修服务，只收取设备与材料成本费，免费提供技术服务。
F 对设备故障执行2小时响应制度，接到用户通知，2小时之内，售后服务工程师必须作出回复，24小时内赶至现场。
F 本公司可利用自身的社会关系，协助建设方解决污泥外运处置的后顾之忧。
F 本公司可帮助建设方协调处理好社会各方关系,争取对环保项目的各种经济优惠政策。

长沙市德邦环保工程技术有限公司
2008年4月编制
