5.3 母线与各电压等级出线选择
5.3.1 6kV母线的选择
在35kV及以下、持续工作电流在4000及以下的屋内配电装置中，一般采用矩形母线。
已知：6kV母线最大负荷电流可达608A，所以选择LMY-505的铝母线，相间距离，，，，
热稳定校验：母线最小截面积[4]：
(5.18)
—短路电流通过电器时所产生的热效应。
—校正系数。
—热稳定系数。
(5.19)
—母线通过持续工作电流Imax时的温度。
—实际环境温度。
—母线正常最高允许温度，一般为70度。
—母线对应于θ允许电流。

取，查表得 ，。
(5.20)
， ，

与的数值较接近所以用代替。
满足要求。

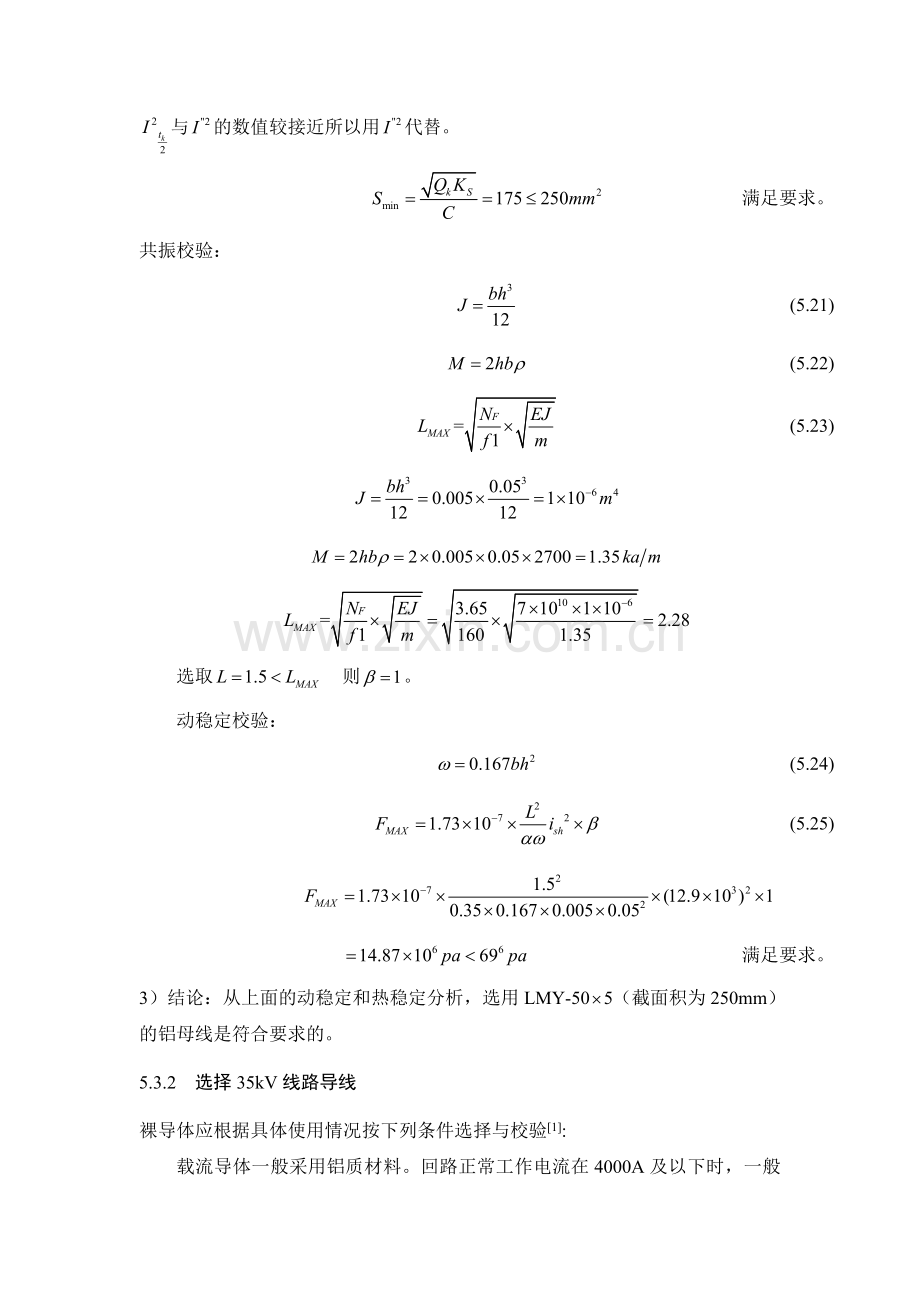

共振校验：
(5.21)
(5.22)
(5.23)

选取 则。
动稳定校验：
(5.24)
(5.25)

满足要求。
3）结论：从上面的动稳定和热稳定分析，选用LMY-505（截面积为250mm）的铝母线是符合要求的。
5.3.2 选择35kV线路导线
裸导体应根据具体使用情况按下列条件选择与校验[1]:
载流导体一般采用铝质材料。回路正常工作电流在4000A及以下时，一般选用矩形导体。
根据计算负荷所得，降压变电所高压侧：
S30=5325.2kVA，P30=4942.9Kw， Q30=1981.2kVar
(5.26)

查资料并考虑到经济输送功率的要求，选择线径为50mm2的导线，因此选择LGJ-70（R为0.46/kM，X为0.315/kM）型号的导线。
要求：
根据公式： (5.27)
得：
根据公式： (5.28)
得：
热稳定校验：根据选择好的导体界面S，还应校验其在短路条件下的热稳定。
(5.29)
—根据热稳定决定的导体最小允许截面。
C—热稳定系数。
—稳态短路电流。
—短路电流等值时间。

满足要求。
5.3.3 6kV出线的选择
电缆应按下列条件选择[1]:
明敷的电缆，一般采用裸钢带铠装或塑料外护层电缆。在易受腐蚀地区应选用塑料外护层电联。在需要使用钢带铠装电缆时，宜选择用二级外护层式。
直埋敷设时，一般选用钢带铠装电缆。在潮湿或腐蚀性土壤的地区，应带有塑料外护层。其他地区可选用黄麻外护层。
电力电缆除充油电缆外，一般采用三芯铝芯电缆。
（1）对NO.1车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面50mm2
R=0.76Ω/km X=0.079Ω/km

满足要求。
热稳定校验：
满足要求。
所以50mm2的截面积不符合，要选择150mm2。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（2）对NO.2车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（3）对NO.3车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（4）对NO.4车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（5）对NO.5车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（6）对负荷最大的6KV铸钢车间进行电缆选择：

选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（7）对铸铁车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆。
母线距离厂房约150m，由及地下0.7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。

满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
（8）对空压站车间6kV进线进行电缆选择：

工作电流：
选择VLV22-6000型聚氯乙烯绝缘铝芯电缆
母线距离厂房约150m，由及地下0。7m土壤温度为20度可知，可初步选取缆芯截面150mm2。
R=0.21Ω/km X=0.082Ω/km

满足要求。
热稳定校验：
满足要求。
所以， 选择VLV22-6000型聚氯乙烯绝缘铝芯电缆是满足需求的，根据原始资料所提供的环境信息，可以选择直接埋地敷设。
综合以上所选变电所进出线和联络线的导线和电缆型号规格如表5.4所示。

表5.4变电所进出现的型号规格
线路名称
导线或电缆的型号规格
35kV进线
LGJ-70铝绞线（三相三线架空）
6kV母线
LMY-505硬型钢母线
6kV变压器进线
至1号车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
至2号车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
至3号车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
至4号车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
至5号车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
6kV铸钢车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
6kV铸铁车间
VLV22-6000型聚氯乙烯绝缘铝芯电缆
6kV空压站
VLV22-6000型聚氯乙烯绝缘铝芯电缆
