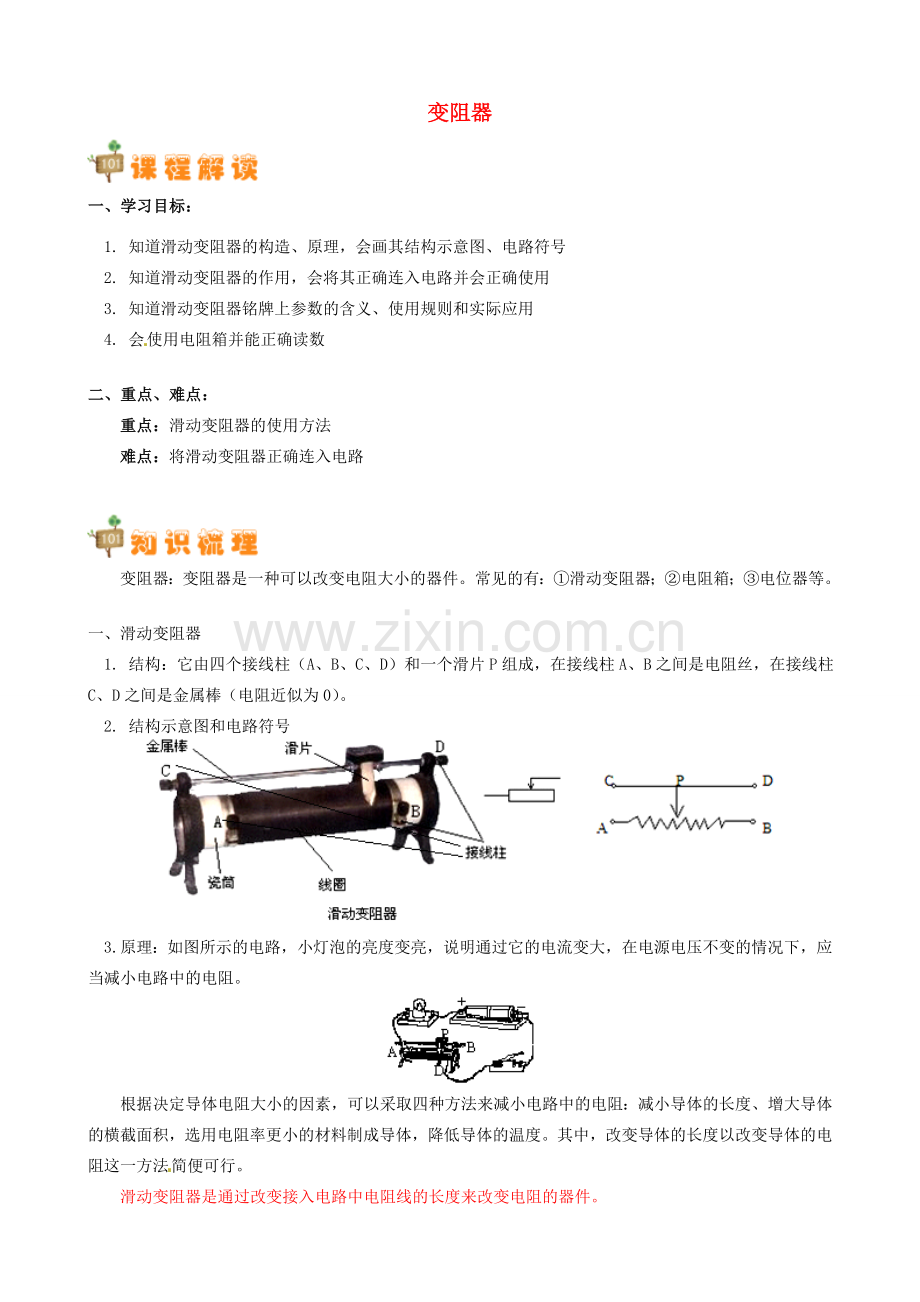

变阻器
一、学习目标：
1. 知道滑动变阻器的构造、原理，会画其结构示意图、电路符号
2. 知道滑动变阻器的作用，会将其正确连入电路并会正确使用
3. 知道滑动变阻器铭牌上参数的含义、使用规则和实际应用
4. 会使用电阻箱并能正确读数
二、重点、难点：
重点：滑动变阻器的使用方法
难点：将滑动变阻器正确连入电路
变阻器：变阻器是一种可以改变电阻大小的器件。常见的有：①滑动变阻器；②电阻箱；③电位器等。
一、滑动变阻器
1. 结构：它由四个接线柱（A、B、C、D）和一个滑片P组成，在接线柱A、B之间是电阻丝，在接线柱C、D之间是金属棒（电阻近似为0）。
2. 结构示意图和电路符号
3. 原理：如图所示的电路，小灯泡的亮度变亮，说明通过它的电流变大，在电源电压不变的情况下，应当减小电路中的电阻。
根据决定导体电阻大小的因素，可以采取四种方法来减小电路中的电阻：减小导体的长度、增大导体的横截面积，选用电阻率更小的材料制成导体，降低导体的温度。其中，改变导体的长度以改变导体的电阻这一方法简便可行。
滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的器件。
4. 接法：将变阻器串联在电路中，要将变阻器的两个接线柱接入电路。
5. 参数的含义：
观察变阻器滑片上的铭牌（如图），它说明这个滑动变阻器的最大阻值是50Ω，可以通过的最大电流为1.5A
6. 作用：（1）改变电路中的电流
（2）使用前应将滑片放在变阻器阻值最大的位置以保护电路。
三、电位器：电位器又称可变电阻，电子设备上的音量电位器就是一个可变电阻。可变电阻有三个引脚，其中两个引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样，就可以通过调节电路中的电压或电流，达到想要的效果。
知识点一：滑动变阻器的连接
例1. 如图所示是滑动变阻器的结构示意图，若将A、D两接线柱连入电路，当滑片P向右移动时，变阻器连入电路部分的电阻值将______；若将B、D两接线柱连入电路，当P向右移动时，变阻器连入电路部分的电阻值将______。（以上均选填变大、变小或不变）
例2. 如图，下列四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是（ ）
例3. 如图所示，已知：R1＝15欧姆，滑动变阻器的变化范围是0～50欧姆，则：
（1）P在a端时，＝______欧姆，
（2）P在b端时，＝______欧姆，
（3）P在中点c处时，＝______欧姆，
（4）P由a向b移动时，将______。
知识点二： 滑动变阻器的作用
例1. 如图是滑动变阻器改变电流的实验电路图，当滑片P向左移动要使灯变暗，电路图中的M，N两线头应与滑动变阻器的哪两个接线柱相连？此时电流表示数将怎样变化？
例2. 在如图所示的电路中，R为滑动变阻器，电源电压恒定，当滑片由b向a滑动的过程中，电流表的示数如何变化？灯泡的亮度如何变化？
知识点三：设计电路
例1. 在联欢会上，要设计三种灯光效果，第一种是舞台上的灯光亮暗逐渐变化；第二种是舞台上红，绿，黄三种彩灯跳跃式的变化；第三种是红灯逐渐变亮时，绿灯逐渐变暗；绿灯逐渐变亮时，红灯逐渐变暗，请你分别设计出符合以上要求的三种电路。
在分析有关滑动变阻器电路的过程中一定要做到有序分析：先确定变阻器接入电路的是哪一段电阻线，滑片向左或右滑动时，这段电阻线的长度怎样变化，变阻器接入电路的电阻怎样变化，然后再确定电路中的电流怎样变化，电流表的示数和灯的亮度怎样变化。
（答题时间：45分钟）
一、填空题
1. 滑动变阻器是靠改变电阻线的______来改变电阻的，从而改变______。
2. 某滑动变阻器的铭牌上标着“10Ω，2A”的字样，表示此变阻器的＿＿＿＿电阻是10Ω，允许通过的＿＿＿＿＿电流是2A。通常，变阻器在开关闭合之前应调整滑片，使它接入电路的电阻＿＿＿＿＿。
3. 如图所示的电路，为了改变电路中的电流，可将M，N接在滑动变阻器的______、______两接线柱上。闭合开关后，当P向左滑动时，电路中的电流将______。当M，N接在滑动变阻器的B、C两接线柱上，P向右滑动时，电路中的电流将______；当P滑到______端时，电路中的电流最小。
二、选择题
1. 在如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡亮度变亮的是（ ）
A. （a）图 B. （b）图 C. （c）图 D. （d）图
2. 如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（ ）
A. L1和L2都变暗 B. L1和L2都变亮
C. L1变亮，L2变暗 D. L1变暗，L2变亮
3. 如图所示，向同一方向移动滑片，电阻的变化效果相同的是：
A. 甲和丙 B. 乙和丁 C. 甲和丁 D. 甲和乙
4. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图所示，如果把两个接线柱接入电路中，且使两个滑动变阻器的阻值最大，滑片P1、P2的位置应是：
A. P1在最右端，P2在最左端
B. P1在最左端，P2在最右端
C. P1在最左端，P2在最左端
D. P1在最右端，P2在最右端
5. 如图中的变阻器与电灯串联接入电路，移动滑片P，电灯亮度保持较暗不变，这可能是由于变阻器接入电路的接线柱是: （ ）
A. A和C B. B和D C. A和B D. C和D
三、作图及实验题
1. 将下图中的元件连接起来，要求滑片向右滑动时，灯泡亮度变暗，并画出相应的电路图。
2. 按下列要求连接图8中的实物。
（1）用电压表测灯泡两端的电压；
（2）用电流表测灯泡中的电流强度；
（3）用变阻器改变通过灯泡的电流，且当滑片向左移时变阻器的电阻值增大；
（4）画出相应的电路图。
