第十一章复习归纳
1、认识电路
1、简单电路：由电源、开关、用电器、导线组成
①电源（其它能转化为电能）：电池（化学能转化成电能），发电机（机械能转
化成电能）。其中干电池的碳棒是正极，锌筒是负极。
②用电器：消耗电能的装置。如灯泡，电动机，电炉，电视机等
2、通路、断路、短路
①通路：处处连通的电路。
②断路：电路在某处断开，处在这种状态的电路叫断路
③短路：全电路短路，用导线将电源两极连接起来的电路（必须避免）
部分电路短路，用导线将某用电器两端连接起来，此时用电器不工作

3、常用电路元件符号

2、组装电路
1、串联电路：
①定义：把电路中的元件依次连接起来
②特点：从电源正极到电源负极只有一条电路，任何一处断开都会使所有的用电器不工作。
2、并联电路：
①定义：把电路元件并列地连接在电路中的两点之间。
②特点：在分叉点与汇合点之间有并列地几条支路，每条支路上都接有用电器。
任何一条支路断开或闭合，对其它支路都没有影响。

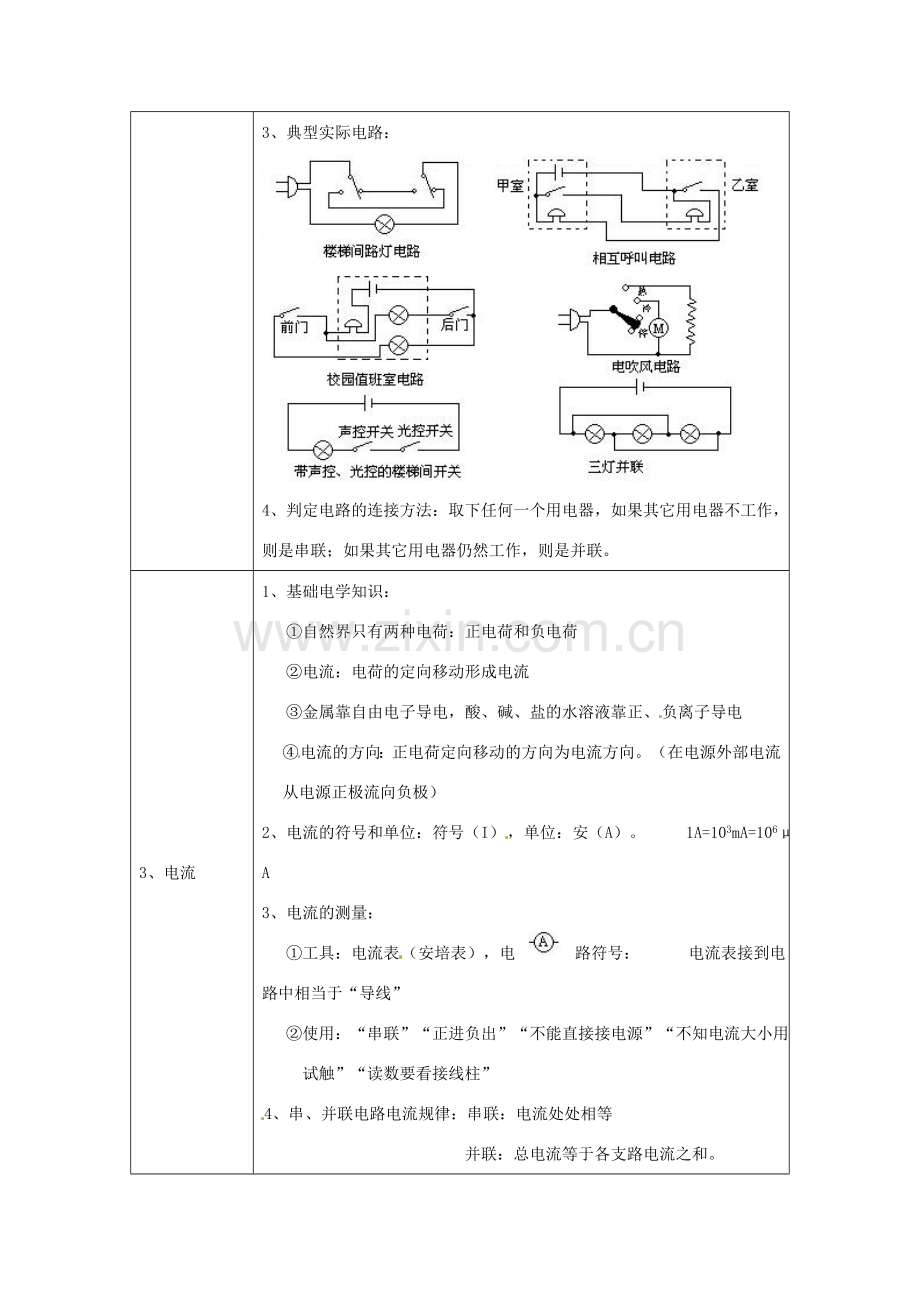

3、典型实际电路：

4、判定电路的连接方法：取下任何一个用电器，如果其它用电器不工作，则是串联；如果其它用电器仍然工作，则是并联。
3、电流
1、基础电学知识：
①自然界只有两种电荷：正电荷和负电荷
②电流：电荷的定向移动形成电流
③金属靠自由电子导电，酸、碱、盐的水溶液靠正、负离子导电
④电流的方向：正电荷定向移动的方向为电流方向。（在电源外部电流从电源正极流向负极）
2、电流的符号和单位：符号（I），单位：安（A）。 1A=103mA=106μA
3、电流的测量：
①工具：电流表（安培表），电路符号： 电流表接到电路中相当于“导线”
②使用：“串联”“正进负出”“不能直接接电源”“不知电流大小用试触”“读数要看接线柱”
4、串、并联电路电流规律：串联：电流处处相等
并联：总电流等于各支路电流之和。

4、电压

1、电压的作用：
①电压是形成电流的原因
②电源是提供电压的
③电路中获得持续电流的条件：一要有电源，二要电路是通路
注：说电流时，要说 “通过×××的电流”；说电压要说“×××两端的电压”
④理解电流和电压时，我们把它们比喻成水流、水压，这里用到了“类比法”
2、电压符号和单位：
符号（U），单位：伏（V）。1kV＝1000V　1V＝1000 mV 1 mV＝1000μV
1节干电池的电压：1.5V | 1节铅蓄电池的电压：2V | 家庭电路的电压：220V
动力电路的电压：380V | 对人体的安全电压：不高于36V
3、电压的测量：
①工具：电压表（伏特表）； 电压表接到电路中相当于“断开的开关”
②使用：“并联”“正进负出”“可直接接电源”“试触”“读数要看接线柱”
物殊使用：电压表和其它用电器串联再接到电源上，电压表测电源电压
4、串、并联电路电压规律：
串联：总电压等于分电压之和
并联：各支路两端的电压相等
5、电流表与电压表的比较

电流表
电压表
不
同
点
符号

连接
串联
并联
直接接电源
不能
能
量程
0～0.6A , 0～3A
0～3V , 0～15V
分度值
0.02A , 0.1A
0.1V , 0.5V
内阻
很小，几乎为零
相当于短路
很大
相当于开路
相同点
调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
6、一个典型的电路故障问题
问题：S闭合后，两灯正常发光，两电表有示数，但过一会儿后，
①L1断路
现象：两灯熄灭，电流表无示数，电压表示数明显增加。
②L1短路
现象：L1不亮，L2更亮，电压表无示数，电流表示数增大。
③L2断路
现象：两灯都不亮，两电表都无示数
④L2短路
现象：L2不亮，L1更亮，两电表的示数都增加。
5、探究不同物质的导电性能
1、导体：容易导电的物体叫导体；金属、人体、大地、石墨，碳棒，酸碱盐的水溶液
导电原因：自由电荷很多
2、绝缘体：不容易导电的物体；塑料、陶瓷、玻璃、橡胶、油、纯水
不易导电的原因：自由电荷很少。
3、导体的绝缘体没有绝对的界限。绝缘体在一定条件下可以变成导体。
4、电阻：导体对电流的阻碍作用
电阻符号：R 电路符号
单位：欧姆（Ω） 换算：1MΩ=1000KΩ 1KΩ=1000Ω
6、探究影响电阻大小的因素
1、电阻定律：导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，还跟电体的材料（电阻率）有关。
2、电阻跟温度的关系：
大多数导体温度升高时电阻增大，少数导体温度升高时电阻减小。
7、变阻器
1、滑动变阻器：
①原理：根据导体的电阻跟导体的长度成正比的原理制成的
②电路符号：
③使用方法：串联在电路中，“一上一下”变阻，接入电路前要调到阻值最大（离下接线柱最远）
④铭牌：“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A.
⑤作用：a,通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压b,保护电路
⑥应用：电位器
⑦优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值
2、电阻箱（学会读数）
优缺点：能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
