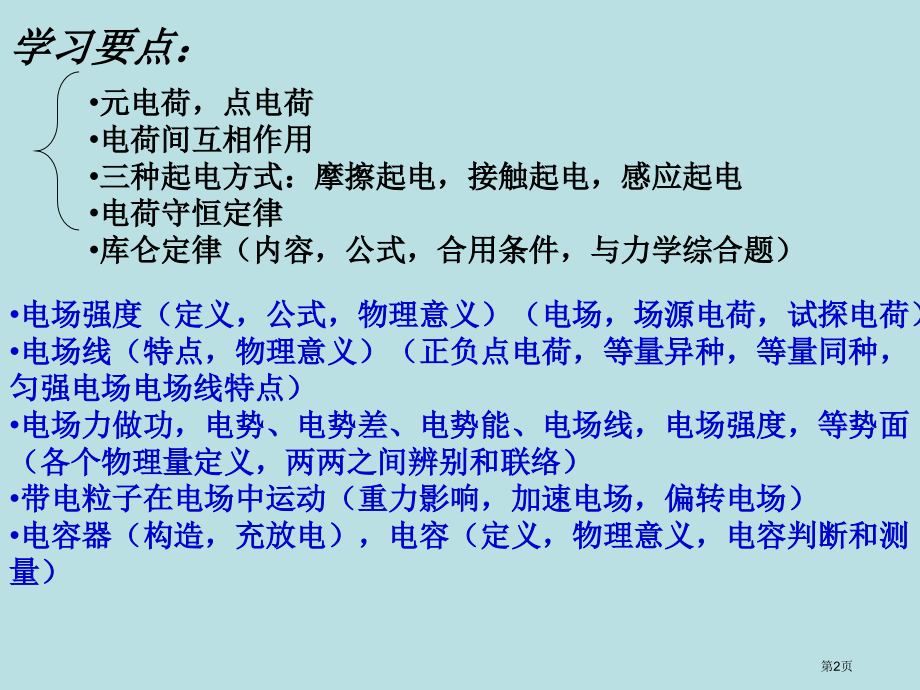

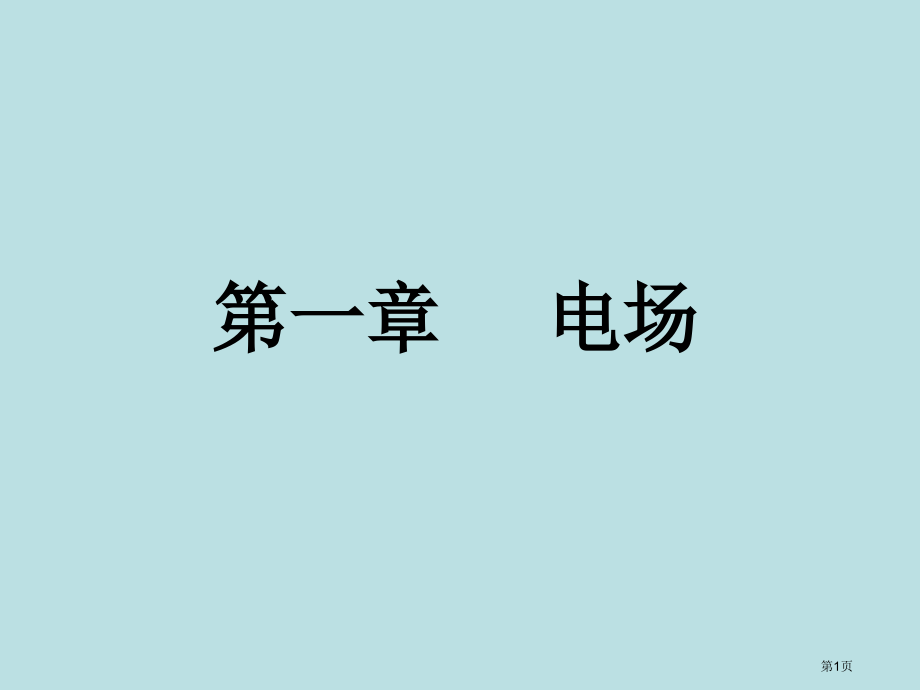

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第一章 电场,第1页,学习要点：,元电荷，点电荷,电荷间互相作用,三种起电方式：摩擦起电，接触起电，感应起电,电荷守恒定律,库仑定律（内容，公式，合用条件，与力学综合题）,电场强度（定义，公式，物理意义）（电场，场源电荷，试探电荷）,电场线（特点，物理意义）（正负点电荷，等量异种，等量同种，匀强电场电场线特点）,电场力做功，电势、电势差、电势能、电场线，电场强度，等势面（各个物理量定义，两两之间辨别和联络）,带电粒子在电场中运动（重力影响，加速电场，偏转电场）,电容器（构造，充放电），电容（定义，物理意义，电容判断和测量）,第2页,元电荷：一种电子或质子所带电荷量数值，用e表达,数值，没有正负之分。e=1.601019C,最小电荷量，所有带电体电荷量大小等于e整数倍,一、元电荷、点电荷,点电荷：,条件：带电体自身大小比它到其他带电体距离小得多。,点电荷是一种理想化模型，实际不存在，类似质点。,二、电荷间互相作用,同种电荷互相排斥，异种电荷互相吸引,三、电荷守恒定律,电荷不能发明，也不能消灭，只能转移。,第3页,四、三种起电方式（对比）,摩擦起电：两个物体互相摩擦时，电子从束缚能力弱物体转移到束缚能力强物体。,本质：电子在不一样样物体间转移。,接触起电：两个物体互相接触时，电子从一种物体转移到另一种物体。,本质：电子在不一样样物体间转移，电荷重新分派。,感应起电：,带电体,靠近导体,时，使导体内部电子转移。,本质：电子,同一物体间,转移。,第4页,五、库仑定律,公式：,条件：真空，,点电荷，,静止或低速运动,考察：与力学综合，注意受力分析。,1、确定研究对象,2、受力分析,3、根据状态列方程,4、解方程,不需要代入“+”“-”计算,第5页,电场中轻易混淆物理量,一、电场强度,电场：,电荷周围,客观存在,特殊形态,物质,。,场源电荷：,产生电场电荷。,试探电荷：,放入电场中探测电场性质电荷。,特点,:,电荷量足够小，放入电场后不会影响原有电场分布。,定义：,难点：电场强度由电场自身决定。,场强方向与正电荷受力方向相似。,合用：任何静电场，q为试探电荷。,此外一种公式：,合用：点电荷电场，Q为场源电荷。,此外一种公式：,合用：匀强电场。,第6页,二、电场线：,为了描述电场人为引入曲线。,电场中轻易混淆物理量,特点：来源于正电荷或无穷远，终止于负电荷或无穷远。,不闭合，不相交 (可对比磁感线),不是客观存在曲线,意义：电场线上每一点切线方向表达该点场强方向。,电场线疏密反应电场强弱。,与其他物理量联络：沿着电场线方向电势减少,等势面与电场线垂直。,第7页,孤立点电荷电场线分布,正点电荷（光辉万丈）,负点电荷（万箭穿心）,以点电荷为球心球面，电场线与球面垂直，球面上每点场强大小相等，方向不一样样。,第8页,等量异种电荷电场线分布：,电场线方向从正电荷出发，终止于负电荷,等量同种电荷电场线分布：,电场线方向从正电荷出发，终止于无穷远,两电荷水平连线上：,场强方向从正电荷指向负电荷；,从左向右，场强先减小后增大。,中垂线（面）上：,场强方向相似，与中垂线垂直；,场强有关中点对称（包括大小，方向）；,从中点向无穷远，场强减小。,两电荷水平连线上：,中点处场强为零，中点附近场强不为零。,中垂线（面）上：,场强方向与中垂线平行；,场强大小有关中点对称（方向相反）；,从中点向无穷远，场强先变大后减小。,第9页,电场中轻易混淆物理量,电势能（EP）：电荷在电场中所具有能量。（与参照位置有关）,电场力做功：对应电势能变化。WAB=EPA-EPB,电荷在电场中某一点A处所具有电势能：EPA=WAO,即，将该电荷从A处移到零势能点，电场力所做功。,电势差（U）：两点位置电势之差。（与参照位置无关）,电势（）：（与参照位置有关）,电场中某一点位置,A,处电势：,即，将单位电荷从,A,处移到零电势点，电场力所做功。,沿电场线方向，电势逐渐减少,第10页,电场力做功,重力做功,（与途径无关）,（与途径无关）,电势能,（物体，地球）,（电荷，电场）,参照面,参照位置,重力势能,电势差,高度差,（电场）,电势,高度,等势面,等高线,（电场）,沿电场线方向，电势逐渐减少,参照位置,对比重力场和电场,第11页,电场中轻易混淆物理量,等势面：电场中电势相等点构成面。,特点：,在同一等势面上移动电荷，电场力不做功。,不相交。,电场线垂直于等势面，由高电势指向低电势。,等差等势面越密地方，场强越大。,第12页,孤立点电荷等势面分布：,带等量同种电荷平行板之间等势面分布：,以点电荷为球心球面,越靠近点电荷，场强越大，等差等势面分布越密,设无穷远处电势为零，则正点电荷周围电势都为正，负点电荷周围电势都为负。,等间距，互相平行,第13页,等量同种电荷等势面分布：,等量异种电荷等势面分布：,两个点电荷连线上：,中点电势最低。,中垂线上：,由中点向无穷远，电势逐渐减小。无穷远处电势为零。,两个点电荷连线上：,由正电荷向负电荷电势减小。,中垂线上：,由于中垂面一直垂直于电场线，因此中垂面为等势面。,设无穷远处电势为零，则中垂线上各点电势为零。,第14页,/10/10,六、电容器,构造：两个互相靠近导体，中间有绝缘电介质。,充电：,使电容器两板带上等量异种电荷。,放电：,使电容器两板上电荷中和。,充放电过程，回路中均有短暂电流，且电流方向相反。,电容:表达电容器容纳电荷本领,合用：平行板电容器,静电计使用,决定式：,定义：,合用：任何电容器,Q是一种板上带电量。,与电源相连，U不变；与电源断开，Q不变。,指针偏转角度表达电容器两板间电势差大小。,第15页,公式运算：,注意：分清“+”、“-”详细意义，与否表达方向。,如：电荷“+”，“-”只表达电性,标量运算需要将“+”、“-”代入计算,矢量运算不需要代入“+”、“-”，方向根据题目分析。,W,AB,=E,PA,-E,PB,矢量运算,标量运算,第16页,/10/10,图中虚线为一组间距相等同心圆，圆心处固定一带正电点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下运动轨迹，,a,、,b,、,c,三点是实线与虚线交点。则该粒子,(,),A带负电,B在c点受力最大,C在b点电势能不小于在c点电势能,D由a点到b点动能变化不小于由b点到c点动能变化,CD,第17页,/10/10,如图，P、Q是两个等量异种点电荷，它们连线中点是O，A、B是中垂线两点，用EA、EB表达A、B两点电场强度，A、B表达A、B两点电势，则（）,AEAEB，A=B,BEA EB，A EB，A=B,DEA不一定不小于EB，A B,假如是等量正点电荷呢？,C,第18页,
