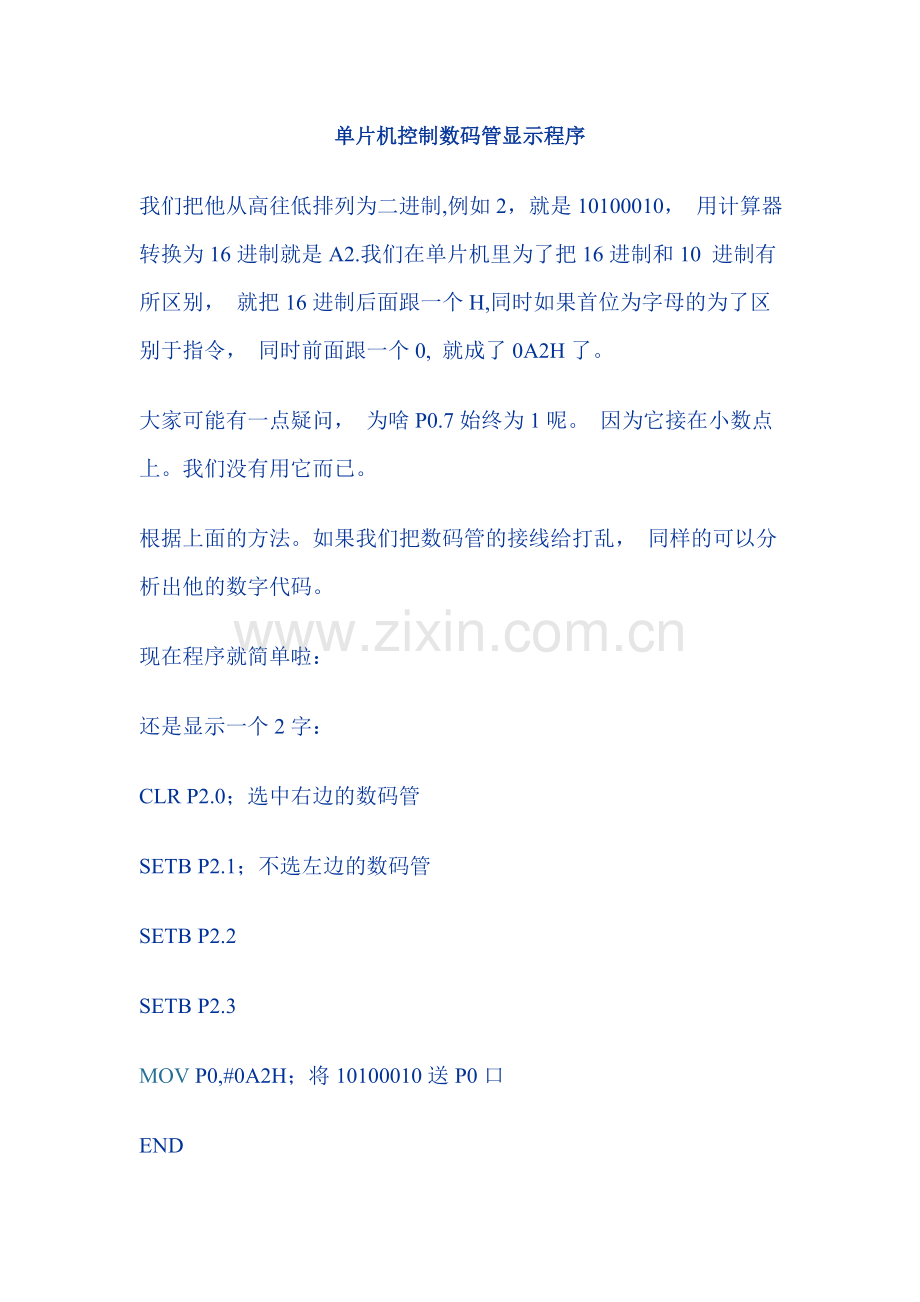

单片机控制数码管显示程序
我们把他从高往低排列为二进制,例如2，就是10100010， 用计算器转换为16进制就是A2.我们在单片机里为了把16进制和10 进制有所区别， 就把16进制后面跟一个H,同时如果首位为字母的为了区别于指令， 同时前面跟一个0, 就成了0A2H了。
大家可能有一点疑问， 为啥P0.7始终为1呢。 因为它接在小数点上。我们没有用它而已。
根据上面的方法。如果我们把数码管的接线给打乱， 同样的可以分析出他的数字代码。
现在程序就简单啦：
还是显示一个2字：
CLR P2.0；选中右边的数码管
SETB P2.1；不选左边的数码管
SETB P2.2
SETB P2.3
MOV P0,#0A2H；将10100010送P0口
END
可以看到显示的结果是一样的。
把所有的代码分析出来后以后编程序就可以直接调用啦。 我们的4个数码管的位选为P2.0 P2.1 P2.2 P2.3 这样他一共可以显示四位数字。甚至我们可以直接用它来做一个显示仪表，或者闹钟了。
他的0,1,2,3,4,5,6,7,8,9 的代码分别为0c0h,0f9h,0a2h,0b0h,99h,92h,82h,0f8h,80h,90h
以下为我们的试验板运行现实89S52的程序
LOOP:
     MOV   P0,#0FFH ；关显示
     MOV   P2,#0FFH ；关显示
     CLR   P2.3     ；选中第一个数码管
     MOV   P0,#80H  ；数码管显示8
     LCALL DELAY    ；调用延时
     MOV   P0,#0FFH
     MOV   P2,#0FFH
     CLR   P2.2     ；选中第二个数码管
     MOV   P0,#0C0H ；数码管显示0
     LCALL DELAY
     MOV   P2,#0FFH
     MOV   P0,#0FFH
     CLR   P2.1     ；选中第三个数码管
     MOV   P0,#92H  ；数码管显示5
     LCALL DELAY
     MOV   P0,#0FFH
     MOV   P2,#0FFH
     CLR   P2.0     ；选中第四个数码管
     MOV   P0,#0F9H ；数码管显示1
     LCALL DELAY
     AJMP  LOOP     ；程序条转到第一步，反复执行
DELAY:              ；延时子程序
     MOV   R6,#250
D1:  DJNZ  R6,D1
     RET
     END
