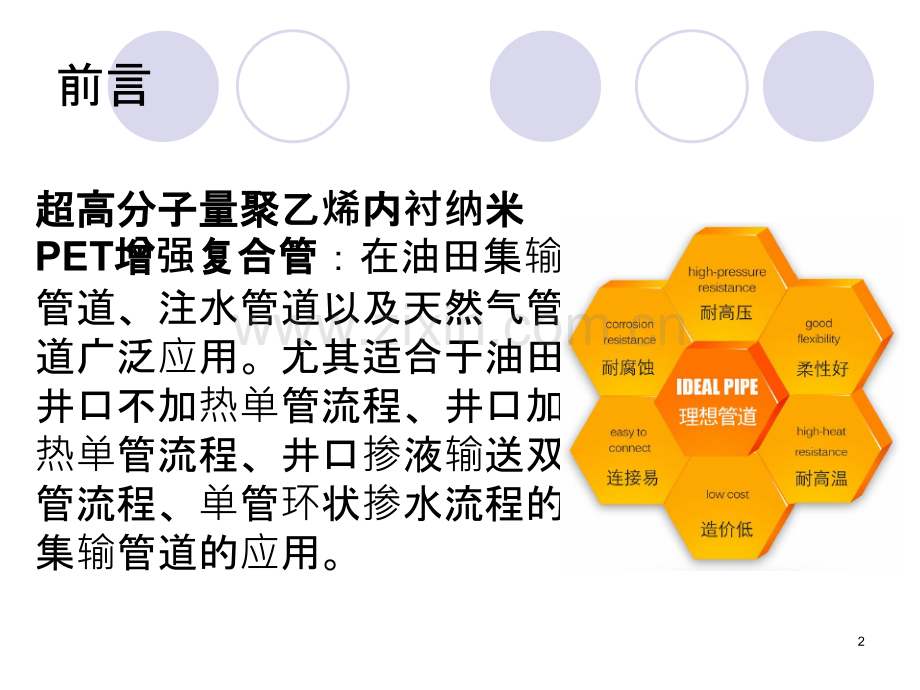

1、东营凯维石油科技石油科技超高分子量聚乙超高分子量聚乙烯内内衬纳米米PET增增强复合管复合管1前言超高分子量聚乙超高分子量聚乙烯内内衬纳米米PET增增强复合管复合管:在油田集输管道、注水管道以及天然气管道广泛应用。尤其适合于油田井口不加热单管流程、井口加热单管流程、井口掺液输送双管流程、单管环状掺水流程的集输管道的应用。2一般结构lRTP管是一种耐高压塑料复合管道,有三层构成,即内管、增强层、外管。l内管:由聚烯烃材料制成,起输送流体和密封的作用;l外管:由HDPE制成,起防护作用,外层根据要求可选白色(地表铺设防紫外线)或黑色(埋地铺设);l增强层:由HDPE和高强度纤维绳复合制成,起承压作用
2、,增强材料有两种:芳纶纤维和聚酯纤维。3产品特点品特点l内内层材料材料:采用超高分子量聚乙烯,高耐磨、高防腐、防结蜡、阻力小、防渗透。超高分子量聚乙烯耐磨是HDPE的4倍,摩擦系数为0.0110.007相当于冰的摩擦系数,优越的抗溶胀特性。l增增强层材料材料:采用纳米聚酯纤维(n-PET),抗拉强度高、耐高温、柔性高。ln-PET抗拉强度高于普通PET35%,断裂伸长率为7%,纤维耐温240。l外外层:采用HDPE功能化材料,防腐、抗划伤。内层增强层外层4产品标准lRTP产品严格按照产品标准和国际组织技术规范进行设计、制造。lSY/T6662.2-2012中国石油天然气工业用非金属管道第2部分
3、 柔性复合高压输送管l国外标准及规范:l挪威船级社:DNVRTP设计前提lISO/TS 182262006塑料管材和管件-压力达4PMa输送气体燃料的增强热塑性塑料管l美国石油协会API15S可盘卷增强塑料管认证推荐规范l壳牌石油公司DEP31.40.10.20-Gen可卷曲的纤维增强塑料管等。l 5基本性能耐耐 压 性性 能能RTP管承压能力高,通过选择不同的增强材料,RTP管工作压力可达16MPa32Mpa,爆破压力可达75MPa。6基本性能防防 腐腐 性性 能能 聚乙烯为惰性材料,可耐多种化学介质的侵蚀,不需防腐保护。土壤中的化学物质不会对管道造成任何降解作用,不会发生腐烂、生锈和腐蚀现
4、象。7基本性能耐耐 磨磨 损 性性 能能RTP管内壁光滑,耐磨损性能好。RTP管内管材料超高分子量聚乙烯的当量粗糙度仅为0.011mm,而钢管为0.19mm,旧钢管可达0.6mm。而且也不易结垢,相同管径,相同长度,相同压力下RTP管道的流通能力要比钢管大16左右,水流阻力小33%。光滑的管体和非粘附特性保证了RTP管道具有比传统道更高的输送能力,也降低了管路的压力损失和输水能耗,因此经济优势明显。RTP管与其它材料的耐磨损对比:材料材料质量量损失失mg体体积损失失mm3超高分子量聚乙超高分子量聚乙烯1820钢1080138铁962123聚丙聚丙烯1631808基本性能热 膨膨 胀 性性 能能
5、虽然RTP管热膨胀量较大,几乎是钢管的10-15倍(每百米RTP管线膨胀为 12.616mm/,而普通钢管则1.2mm/),但在管线铺设时,RTP管可以不设补偿元件,而靠自身弯曲自然补偿,因为RTP管线膨胀时产生的内应力远远小于钢管。9基本性能耐耐 冲冲 击 性性 能能冲击性能是反应RTP管抵抗外界瞬时压力的能力,RTP管道断裂伸长率超过300%,并且具有韧性和挠性,使RTP管具备了优越的耐冲击性能,局部震动不会引起全部管子震动,抗震性也很强,。另外,RTP管使管道可以盘卷,减少了大量的连接管件。管道的走向可以按照施工方法的需求进行改变。在施工时可要管子允许的弯曲范围内绕过障碍物,降低施工难度
6、。10基本性能抗抗 外外 压 性性 能能RTP管径向刚度比普通塑料管大,且具有普通PE管材的柔韧性,形变恢复快,因此抗外压能力强,可满足埋地承受重载荷的要求。11基本性能其其 它它 性性 能能-耐紫外耐紫外线性能性能 RTP管的外管直接与大气相接触,如果在没有特殊保护的情况下,外管材料聚乙烯在紫外线照射下会被降解,降解的原因在于紫外线导致的光氧化。RTP管道含有2.5左右的碳黑成分,并在外管使用了专用抗紫外线PE材料,能够在室外露存放或使用几十年,有很强的抗紫外线辐射功能,使用寿命长达50年之久。-导热性能性能 RTP管导热系数低,保温性能好,导热率仅为0.48w/m*k,是钢管的二百分之一。
7、因此RTP管热损失较少,在温差30 情况下,每百米温降不到1。-卫生无毒生无毒 RTP管道的卫生指标满足使用要求,不会造成二次污染,彻底解决了管道污染水源的缺陷。12检测原材料原材料检测:熔体流:熔体流动速率速率仪增增强材料拉伸材料拉伸试验:液:液压拉伸拉伸试验机机13检测压力性能力性能试验:静水:静水压爆破爆破试验机机14检测管材管材试验:弯曲:弯曲试验机机管体管体检测:管材拉伸:管材拉伸试验机机 15产品16连接接接头采用采用专利技利技术设计:具有防渗漏、:具有防渗漏、防材料防材料变形松弛形松弛结构;拉脱构;拉脱强度超度超过管管材本体材本体强度。并可以度。并可以转换成各种成各种连接形接形式
8、。式。17中石油入网18柔性管规格表最小内径(mm)平均外径(mm)最小壁厚(mm)公称压力(Mpa)爆破压力(MPa)507512.516505078142070507914.52590609517.52065609618258575107161650102128136.42219硬质管规格表最小内径(mm)平均外径(mm)最小壁厚(mm)公称压力(Mpa)爆破压力(MPa)1451651062020022512.562022025015620270300156203604002041546050020415560600222820产品敷设现场照片21联系我系我们:东营凯维石油科技有限责任公司 地址:山东东营市黄河路676号百合广场1602室 电话:0546-7787536/7787936 邮箱:kaiwei- 网址:www.kaiwei- 22
