南皮县利用燃气热泵

替代燃煤锅炉实施预案

北京奇威特科技有限公司

二零一四年八月

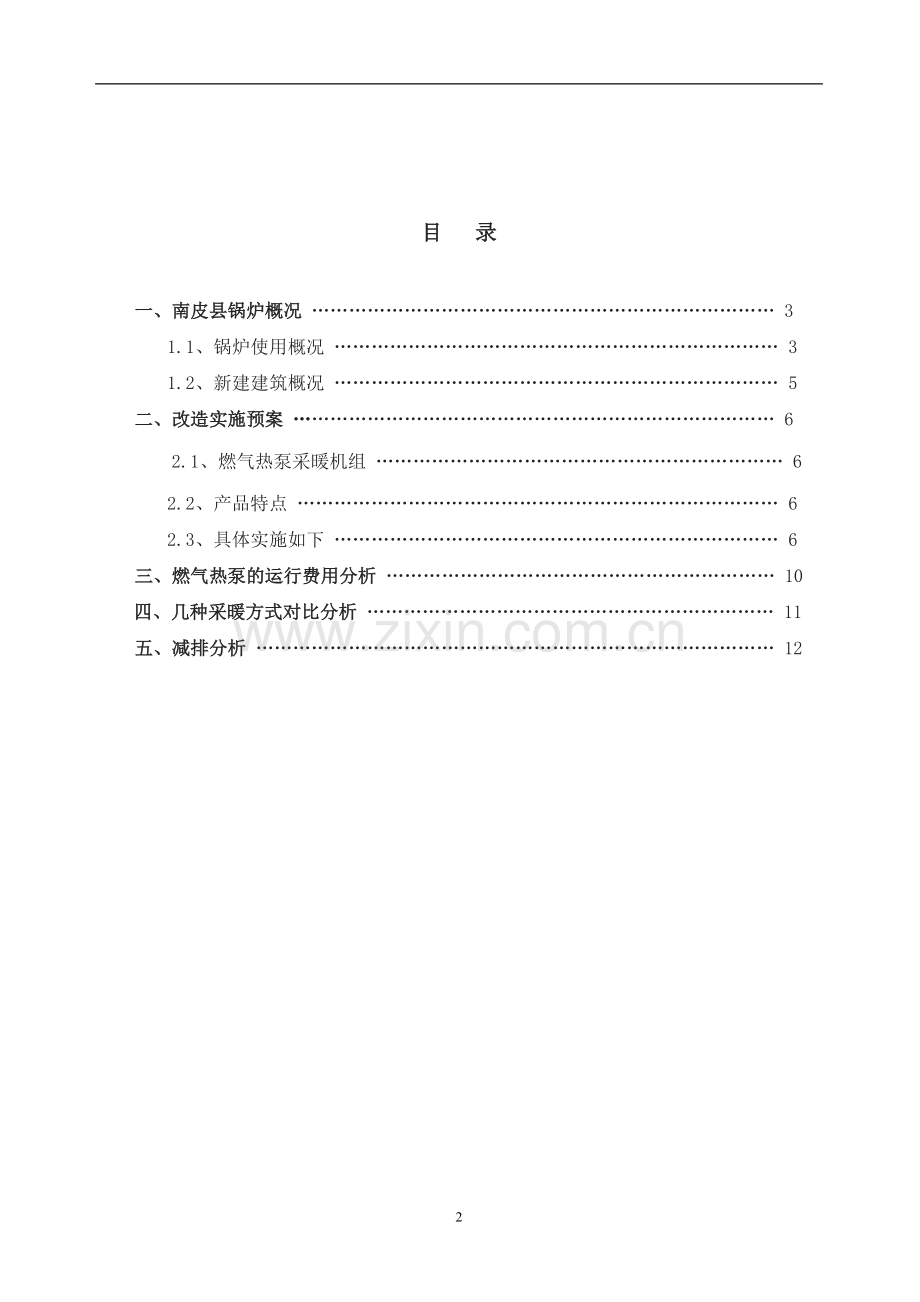

目 录

一、南皮县锅炉概况 ………………………………………………………………… 3
1.1、锅炉使用概况 ……………………………………………………………… 3
1.2、新建建筑概况 ……………………………………………………………… 5
二、改造实施预案 …………………………………………………………………… 6
2.1、燃气热泵采暖机组 ………………………………………………………… 6
2.2、产品特点 …………………………………………………………………… 6
2.3、具体实施如下 ……………………………………………………………… 6
三、燃气热泵的运行费用分析 ……………………………………………………… 10
四、几种采暖方式对比分析 ………………………………………………………… 11
五、减排分析 ………………………………………………………………………… 12

一、南皮锅炉使用概况
在本实施方案中，南皮锅炉使用概况主要包括：燃煤锅炉和新建建筑两部分。
1.1、锅炉使用概况
具调查，南皮现有燃煤锅炉基本都用于采暖。使用用户包括学校、机关单位、商业企业、居民住宅等。主要使用明细：
序号
单位名称
台数
吨位（T）
使用
形式
使用面积(㎡）
备注
1
天马浴池
2
0.5
热水

洗浴
2
永盛浴池
1
0.4
热水

洗浴
3
财险
1
0.5
暖气片
1000
取暖
4
东兴小学
1
0.5
暖气片
4000
取暖
5
工信局
1
0.5
暖气片
2000
取暖
6
农业局
1
0.6
暖气片
2000
取暖
7
工商局
1
0.7
暖气片
2000
取暖
8
环保局
1
0.75
暖气片
2000
取暖
9
丽华制衣
1
1
地暖
600
取暖
1
0.5
暖气片
600
取暖
10
地税局
1
4
暖气片
4500
取暖
11
质监局
1
1
暖气片
5000
取暖
12
冀宁防爆公司
1
1
暖气片
4000
取暖
13
电视台
1
1
暖气片
3000
取暖
14
建行
1
1
暖气片
4000
取暖
15
第二幼儿园
1
1
暖气片
2920
取暖
16
卫生局
1
1
暖气片
2000
取暖
17
迎宾小学
1
1
暖气片
5000
取暖
18
法院
2
1
暖气片
3000
取暖
19
南皮县教育局
1
1
暖气片
3000
取暖
20
安顺小学
1
1
暖气片
3000
取暖
21
民政事业服务
1
1.5
暖气片
3000
取暖
22
技校
1
1.5
暖气片
2000
取暖
23
交警大队
1
1.5
暖气片
2000
取暖
24
南皮第三中学
1
2
暖气片
8000

25
邮政局
1
2
暖气片
2000

26
中国银行
1
2
暖气片
4000

27
烟草局
1
2
暖气片
6000

28
农发行
1
2
暖气片
2000

29
计生局
1
2
暖气片
3000

30
农行
1
2
暖气片
4000

31
中国人民银行
1
2
暖气片
3000

32
招标办
1
2
暖气片
5000

33
博文学校
1
2
暖气片
4000

34
新鑫家园
1
2
地暖
10000

35
灯泡厂小区
1
4
暖气片
20000

36
育才小区
1
4
地暖
30000

37
财政局家属院
1
4
暖气片
6000

38
东方泡沫厂
1
4
暖气片
10000

1
2
暖气片

39
国税局
1
4
暖气片
10000

40
职中
1
4
暖气片
10000

41
二中
1
4
暖气片
5000

42
县委党校
1
4
暖气片
10000

43
中粮装备南皮公司
1
4
中央空调
10000
（办公）
暖气片
（厂区）
44
立德电气
1
4
暖气片
10000
取暖
1
0.5
热水

清洗
45
信合商厦
1
4
中央空调
20000
取暖
信合商厦分店
1
2
中央空调
10000
取暖
46
公安局
1
6
暖气片
10000
取暖
47
阳光小区
1
6
地暖
40000
取暖
48
惠邦交通
1
6
暖气片
17000
取暖
49
惠邦电力
1
6
暖气片
10000
取暖
50
信合家园
1
6
暖气片
30000
取暖
1
4
暖气片
取暖
51
县中医院
1
6
中央空调
10000
取暖
52
安顺小区
1
6
暖气片
70000
取暖
1
6
暖气片
取暖
53
城市国际
1
6
地暖
63000
取暖
1
10
地暖
备用
54
电力局
1
10
暖气片
40000
取暖
55
信和洗浴
1
1
热水

洗浴
56
妇幼保健站
1
0.3
暖气片
1000
取暖
57
实验小学
1
1
暖气片
3000
取暖
58
县直幼儿园1
1
1
暖气片
2000
取暖
59
老干部局
1
0.3
暖气片
1000
取暖
60
交警队家属院
1
1
暖气片
3000
取暖
61
农村合作银行
1
1
暖气片
2000
取暖
62
自来水公司
1
1
暖气片
1000
取暖
63
县直党委
1
0.5
暖气片
1000
取暖
64
残疾人联合会
1
1
暖气片
1000
取暖
65
公共资源交易中心（老民政局）
1
1
暖气片
3000
取暖
66
原县社
1
2
暖气片
3000
取暖
67
开发区管委会
1
0.5
暖气片
1000
取暖
68
西大街信用社
1
1
暖气片
2000
取暖
69
南皮镇派出所
1
0.5
暖气片
1000
取暖
70
林业局
1
1
暖气片
2000
取暖
71
水利局
1
1
暖气片
2000
取暖

合计
80
190

581620

1.2、新建建筑概况
南皮县现每年新建的建筑面积约100万平米。
二、改造实施预案
针对面积10000平米以下的办公场所，可以采用奇威特燃气热泵采暖机组代替原有燃煤锅炉，解决冬季采暖，达到减排节能目的。
2.1、燃气热泵采暖机组

系统原理：
奇威特燃气热泵采暖机组是以天然气为驱动能源的吸收式机组，机组以MR717为制冷剂，以水作为吸收剂，通过GAX循环来实现高效制热功能。
2.2、产品特点：
机组使用一次清洁能源天然气，运行费用更低。无PM2.5排放，有效防治雾霾天气；COP为1.8，是传统燃气锅炉的2倍，大大降低了燃气的消耗量，能有效缓解“煤改气”中的燃气不足问题；大幅度降低了采暖时的运行费用，减轻了政府对采暖补贴的财政负担。
全智能模糊化霜控制系统，能大幅减少化霜次数，并且保障化霜时，有足够热量继续输出，能有效保持房间温度的稳定性；输出自20KW-50KW无极调节，满足不同环境温度对采暖的要求。
天然工质MR717，无排放，不破坏臭氧层，保护人类生存环境。
模块化设计，自由组合。
2.3、具体实施如下

可修改编辑
13 / 14
序号
单位名称
台数
燃煤锅炉吨位（T）
使用
形式
使用面积(㎡）
燃气热泵型号
台数
改造设备预算（万元）
备注
1
财险
1
0.5
暖气片
1000
VGAH050
2
20
取暖
2
东兴小学
1
0.5
暖气片
4000
5
50
取暖
3
工信局
1
0.5
暖气片
2000
3
30
取暖
4
农业局
1
0.6
暖气片
2000
3
30
取暖
5
工商局
1
0.7
暖气片
2000
3
30
取暖
6
环保局
1
0.75
暖气片
2000
3
30
取暖
7
地税局
1
4
暖气片
4500
6
60
取暖
8
质监局
1
1
暖气片
5000
6
60
取暖
10
电视台
1
1
暖气片
3000
4
40
取暖
11
建行
1
1
暖气片
4000
5
50
取暖
13
第二幼儿园
1
1
暖气片
2920
4
40
取暖
14
卫生局
1
1
暖气片
2000
3
30
取暖
15
迎宾小学
1
1
暖气片
5000
6
60
取暖
16
法院
2
1
暖气片
3000
4
40
取暖
17
南皮县教育局
1
1
暖气片
3000
4
40
取暖
18
安顺小学
1
1
暖气片
3000
4
40
取暖
19
民政事业服务
1
1.5
暖气片
3000
4
40
取暖
20
技校
1
1.5
暖气片
2000
3
30
取暖
21
交警大队
1
1.5
暖气片
2000

3
30
取暖
22
南皮第三中学
1
2
暖气片
8000
10
100

23
邮政局
1
2
暖气片
2000
3
30

24
中国银行
1
2
暖气片
4000
5
50

25
烟草局
1
2
暖气片
6000
8
80

26
农发行
1
2
暖气片
2000
3
30

27
计生局
1
2
暖气片
3000
4
40

28
农行
1
2
暖气片
4000
5
50

29
中国人民银行
1
2
暖气片
3000
4
40

30
招标办
1
2
暖气片
5000
6
60

31
博文学校
1
2
暖气片
4000
5
50

32
二中
1
4
暖气片
5000
6
60

33
妇幼保健站
1
0.3
暖气片
1000
2
20
取暖
34
实验小学
1
1
暖气片
3000
4
40
取暖
35
县直幼儿园1
1
1
暖气片
2000
3
30
取暖
36
老干部局
1
0.3
暖气片
1000
2
20
取暖
37
交警队家属院
1
1
暖气片
3000
4
40
取暖
38
农村合作银行
1
1
暖气片
2000
3
30
取暖
39
自来水公司
1
1
暖气片
1000
2
20
取暖
40
县直党委
1
0.5
暖气片
1000

2
20
取暖
41
残疾人联合会
1
1
暖气片
1000
2
20
取暖
42
公共资源交易中心（老民政局）
1
1
暖气片
3000
4
40
取暖
43
原县社
1
2
暖气片
3000
4
40
取暖
44
开发区管委会
1
0.5
暖气片
1000
2
20
取暖
45
西大街信用社
1
1
暖气片
2000
3
30
取暖
46
南皮镇派出所
1
0.5
暖气片
1000
2
20
取暖
47
林业局
1
1
暖气片
2000
3
30
取暖
48
水利局
1
1
暖气片
2000
3
30
取暖

合计
48
59.15

130420
179
1790

改造设备合计平米造价：137元。

备注：上表中预算仅为设备投资，不含工程费用，工程费用以实际工程量定。
采用燃气热泵可以利用原有泵系统，单台主机占地面积不到5平米。
若没有天燃气场所，可考虑采用空气源或其他新能源。

三、燃气热泵的运行费用分析

以2000平米办公建筑物为例：
序号
名称
单位
符号
计算方法
负荷配比
1
负荷分配

100%
60%
30%
2
电价
元/度
Ud

0.8
0.8
0.8
3
主机输入功率
kw
Qz

4.8
4.8
4.8
4
天燃气价格
元/方
UT

3.1
3.1
3.1
5
主机耗气量
方
QT

7.8
7.8
7.8
6
采暖天数
d
D

120
7
每天采暖时间
h
Hd

10
8
总采暖时间
h
H
H=D*Hd
1200
9
负荷占总运行时间比例
%
βz

50%
30%
20%
10
运行时间
h
HY
HY=H*βz
600
360
240
11
负荷占天运行时间比例
%
βt

50%
25%
25%
12
系统运行电费
元
Sd
Sd= Ud*Qz*HY*βt
1152
345.6
230.4
13
系统运行燃气费
元
ST
ST= UT*QT*HY*βt
7254
2176.2
1450.8
14
系统运行费用
元
S
S= Sd+ ST
8406
2521.8
1681.2
15
总运行费
元
S总
S总=100%+ 60%+30%
12609
16
建筑面积
㎡
A

2000
17
折合成单位建筑面积费用
元/㎡
P
P=S总/A
6.3

从表中分析：采用燃气热泵采暖运行费用仅6.3元每平米，即使加上损耗，一平米运行费用也不到10元。

燃气热泵是天燃气锅炉运行费用的1/3~1/2，则天燃气锅炉在办公场所的采暖运行费用约20元。

四、几种采暖方式对比分析

采暖方式
地源热泵
天燃气锅炉
燃气热泵
备注
采暖温度
最高50℃
最高100℃以下
最高65℃

采暖末端
末端必须是中央空调末端或地暖，暖气片不行
任何方式都可以
任何方式都可以

工程难度
采用地埋管换热，需要大面积场所，施工难度大
施工难度小
施工难度小

电力增容
主机耗电大，需要额外增容
耗电量小，不需增容
耗电量小，不需增容

占地面积
占地面积大
占地面积小
占地面积小

适应场所
面积4000平米以上，面积小造价成本更高
面积3000平米以上，面积小，容易大马拉小车，效率低
面积500-10000平米以下，按需定设备

日常维护
不必年检，每年主机需清洗
压力容器设备，每年必须年检，
不必年检，主机脏了清洗

初投资
初投资高，每平米造价240元以上
初投资低，面积越大单位初投资越低，小面积初投资每平米不低于100元
初投资较高，每平米造价150~200元。

运行费用
每平米15元左右
每平米20元
每平米不到10元

使用寿命
仅供采暖，使用寿命3~5年
10年
15年以上

五、减排分析

1吨燃煤锅炉每小时需消耗的燃煤量为180千克，59.15吨锅炉每小时需消耗的燃煤量为10647千克即10.6吨。则每个采暖季的总燃煤量为：
序号
名称
单位
符号
计算方法
负荷配比
1
负荷分配

100%
60%
30%
2
锅炉耗煤量
吨
QT

10.6
10.6
10.6
3
采暖天数
d
D

120
4
每天采暖时间
h
Hd

10
5
总采暖时间
h
H
H=D*Hd
1200
6
负荷占总运行时间比例
%
βz

50%
30%
20%
7
运行时间
h
HY
HY=H*βz
600
360
240
8
负荷占天运行时间比例
%
βt

50%
25%
25%
9
系统运行燃煤量
吨
ST
ST= UT*QT*HY*βt
3180
954
636
10
总耗煤量
元
S总
S总=100%+ 60%+30%
4770
污染物减排计算，按每燃烧一吨标煤排放二氧化碳约2.6吨，二氧化硫约0.024吨，氮氧化物约0.007吨，

则每年可减少排放二氧化碳约12402吨，二氧化硫约114.5吨，氮氧化物约33.4吨。
