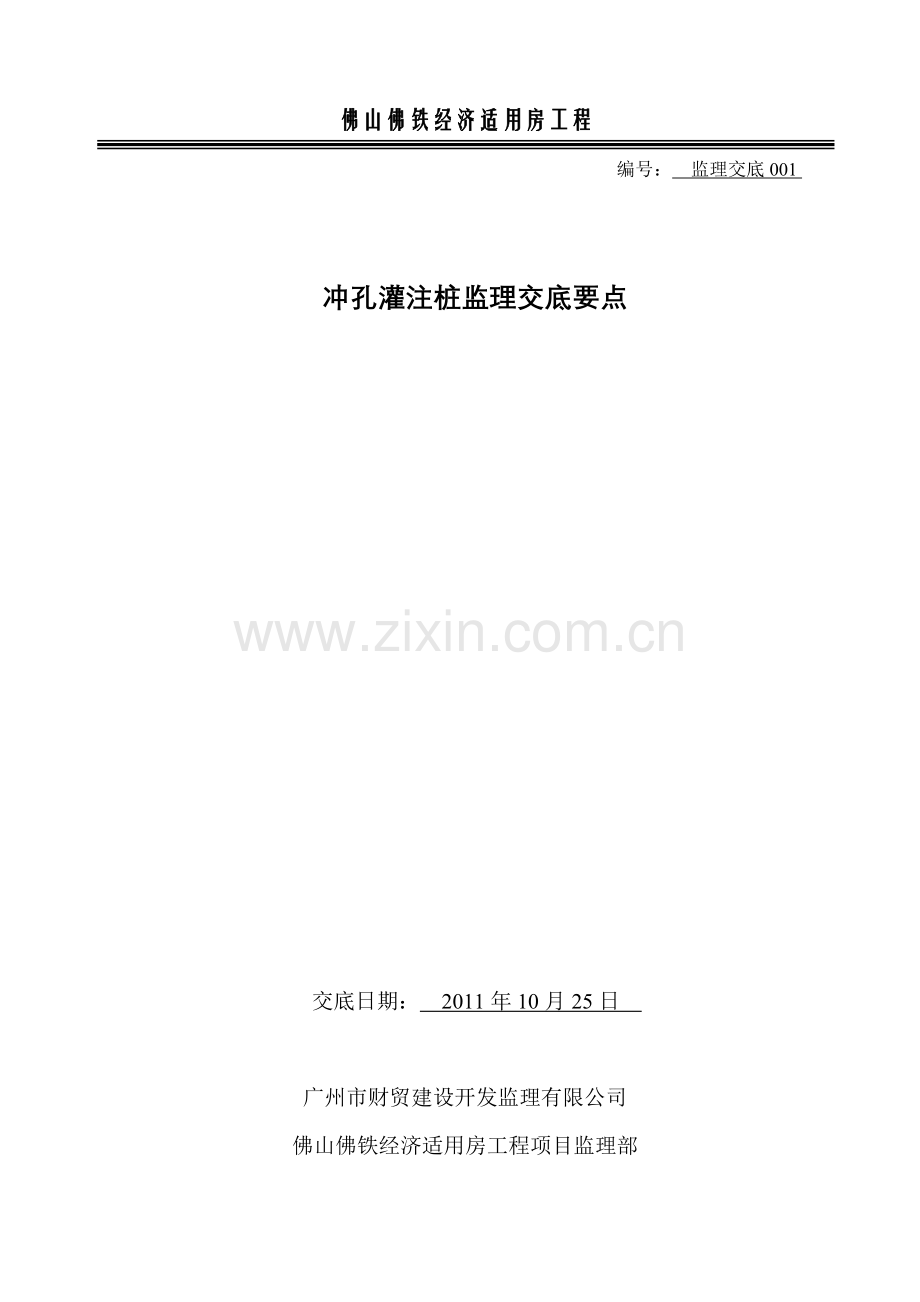

佛山佛铁经济适用房工程
编号： 监理交底001

冲孔灌注桩监理交底要点

交底日期： 2011年10月25日

广州市财贸建设开发监理有限公司
　　　 佛山佛铁经济适用房工程项目监理部

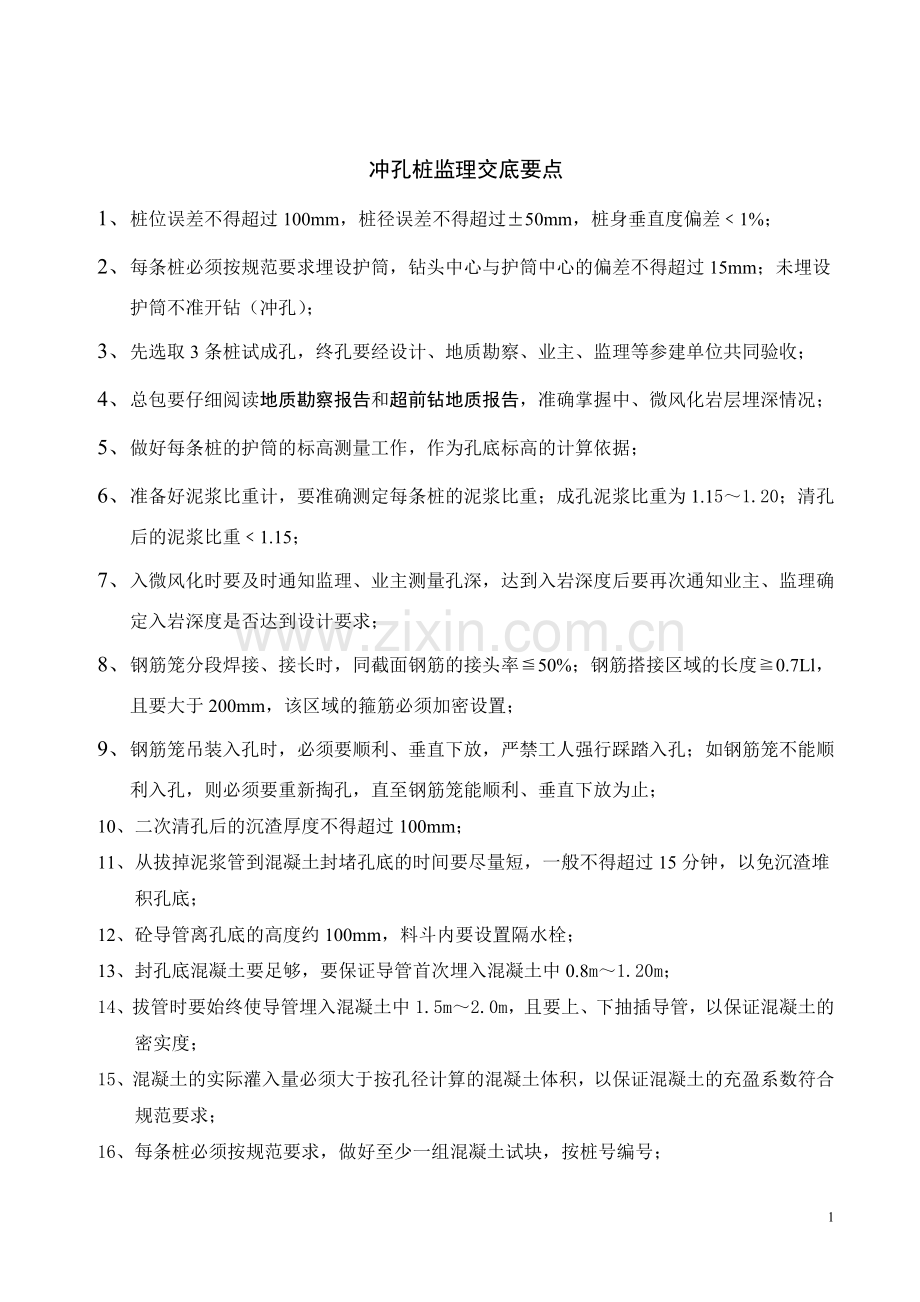

冲孔桩监理交底要点
1、 桩位误差不得超过100mm，桩径误差不得超过±50mm，桩身垂直度偏差﹤1%；
2、 每条桩必须按规范要求埋设护筒，钻头中心与护筒中心的偏差不得超过15mm；未埋设护筒不准开钻（冲孔）；
3、 先选取3条桩试成孔，终孔要经设计、地质勘察、业主、监理等参建单位共同验收；
4、 总包要仔细阅读地质勘察报告和超前钻地质报告，准确掌握中、微风化岩层埋深情况；
5、 做好每条桩的护筒的标高测量工作，作为孔底标高的计算依据；
6、 准备好泥浆比重计，要准确测定每条桩的泥浆比重；成孔泥浆比重为1.15～1.20；清孔后的泥浆比重﹤1.15；
7、 入微风化时要及时通知监理、业主测量孔深，达到入岩深度后要再次通知业主、监理确定入岩深度是否达到设计要求；
8、 钢筋笼分段焊接、接长时，同截面钢筋的接头率≦50%；钢筋搭接区域的长度≧0.7Ll，且要大于200mm，该区域的箍筋必须加密设置；
9、 钢筋笼吊装入孔时，必须要顺利、垂直下放，严禁工人强行踩踏入孔；如钢筋笼不能顺利入孔，则必须要重新掏孔，直至钢筋笼能顺利、垂直下放为止；
10、二次清孔后的沉渣厚度不得超过100mm；
11、从拔掉泥浆管到混凝土封堵孔底的时间要尽量短，一般不得超过15分钟，以免沉渣堆积孔底；
12、砼导管离孔底的高度约100mm，料斗内要设置隔水栓；
13、封孔底混凝土要足够，要保证导管首次埋入混凝土中0.8m～1.20m；
14、拔管时要始终使导管埋入混凝土中1.5m～2.0m，且要上、下抽插导管，以保证混凝土的密实度；
15、混凝土的实际灌入量必须大于按孔径计算的混凝土体积，以保证混凝土的充盈系数符合规范要求；
16、每条桩必须按规范要求，做好至少一组混凝土试块，按桩号编号；
17、项目经理在冲孔（开钻）前，必须到位；项目经理必须要具备国家注册一级建造师资格；否则，不准冲孔（开钻）。
