衬塑钢管定义
沙家浜牌衬塑钢管及配套管件：传输介质为不含固体颗粒满足饮用水标准的清水，满足相关规程、规范和使用要求的管材、管件及附件。
我司的衬塑钢管是在钢管内壁，按输送介质的要求内衬聚乙烯（PE）热塑性塑料管制成的复合管。
衬塑管件：采用注塑成型工艺在可锻铸铁管件内衬上一个由接口芯子和衬塑层连成一体的塑料芯的管配件。
衬塑管件本体：在注塑前的可锻铸铁管件。
接口芯子：塑料芯中与衬塑钢管管口连接并防止管端接触水发生腐蚀的部位。
衬塑层：塑料芯中贴合衬塑管件本体并防止其内面接触水发生腐蚀的部位。
衬塑钢管的使用环境为：夏季最高温度达90℃，冬季最低温度达-25℃,系统使用工作压力为: 1.6 Mpa -2.5Mpa不等。
基本要求
1) 衬塑钢管公称压力等级: 1.6Mpa；公称通径为DN15~DN500。
2) 衬塑钢管管径<DN100时可采用螺纹连接，衬塑钢管管径≥DN100时管道使用法兰连接。衬塑钢管管径<DN100时，管材端面被管件密封圈所密封不与水接触，管径≥DN100时管材与水

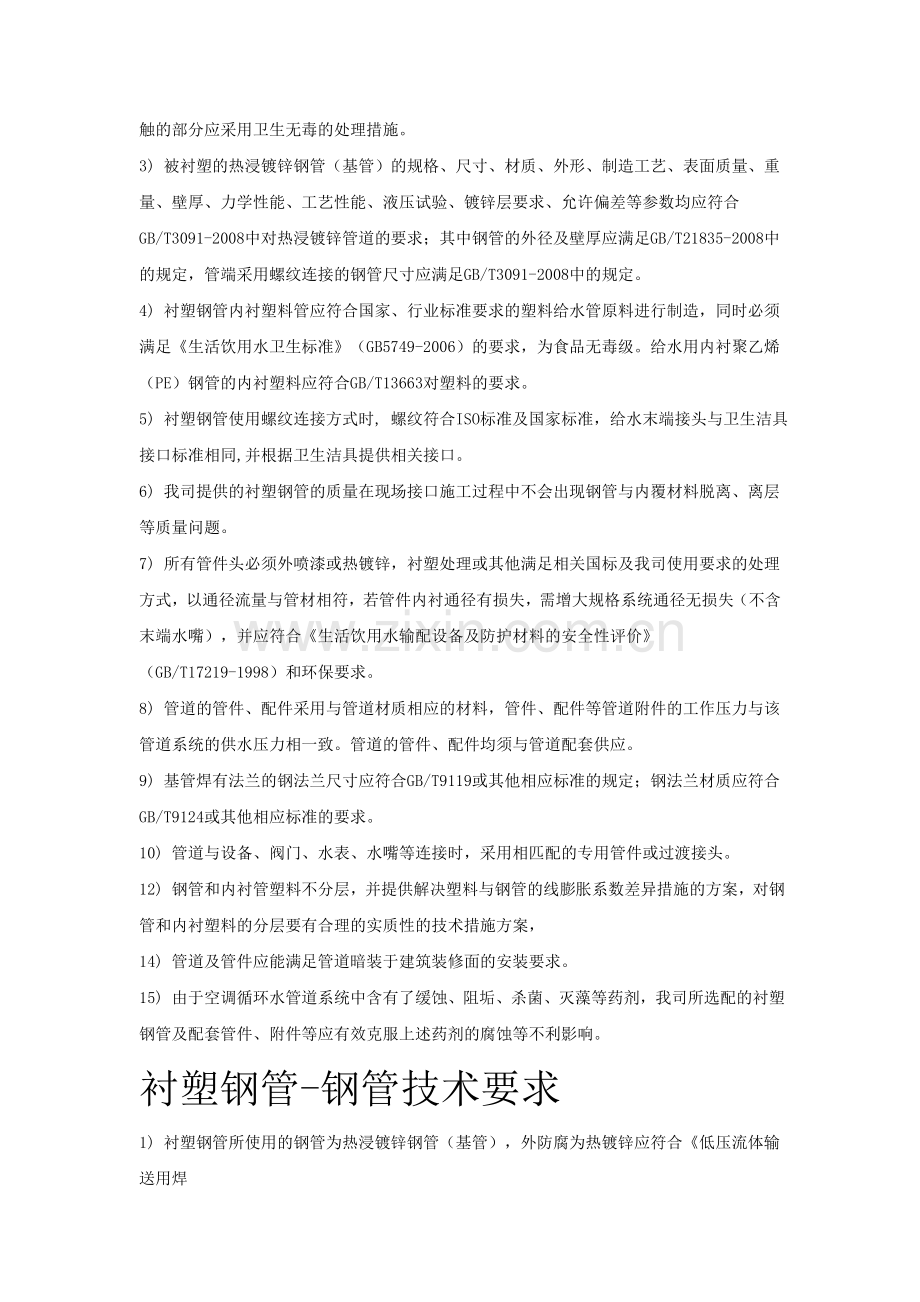

触的部分应采用卫生无毒的处理措施。
3) 被衬塑的热浸镀锌钢管（基管）的规格、尺寸、材质、外形、制造工艺、表面质量、重量、壁厚、力学性能、工艺性能、液压试验、镀锌层要求、允许偏差等参数均应符合GB/T3091-2008中对热浸镀锌管道的要求；其中钢管的外径及壁厚应满足GB/T21835-2008中的规定，管端采用螺纹连接的钢管尺寸应满足GB/T3091-2008中的规定。
4) 衬塑钢管内衬塑料管应符合国家、行业标准要求的塑料给水管原料进行制造，同时必须满足《生活饮用水卫生标准》（GB5749-2006）的要求，为食品无毒级。给水用内衬聚乙烯（PE）钢管的内衬塑料应符合GB/T13663对塑料的要求。
5) 衬塑钢管使用螺纹连接方式时, 螺纹符合ISO标准及国家标准，给水末端接头与卫生洁具接口标准相同,并根据卫生洁具提供相关接口。
6) 我司提供的衬塑钢管的质量在现场接口施工过程中不会出现钢管与内覆材料脱离、离层等质量问题。
7) 所有管件头必须外喷漆或热镀锌，衬塑处理或其他满足相关国标及我司使用要求的处理方式，以通径流量与管材相符，若管件内衬通径有损失，需增大规格系统通径无损失（不含末端水嘴），并应符合《生活饮用水输配设备及防护材料的安全性评价》（GB/T17219-1998）和环保要求。
8) 管道的管件、配件采用与管道材质相应的材料，管件、配件等管道附件的工作压力与该管道系统的供水压力相一致。管道的管件、配件均须与管道配套供应。
9) 基管焊有法兰的钢法兰尺寸应符合GB/T9119或其他相应标准的规定；钢法兰材质应符合GB/T9124或其他相应标准的要求。
10) 管道与设备、阀门、水表、水嘴等连接时，采用相匹配的专用管件或过渡接头。
12) 钢管和内衬管塑料不分层，并提供解决塑料与钢管的线膨胀系数差异措施的方案，对钢管和内衬塑料的分层要有合理的实质性的技术措施方案，
14) 管道及管件应能满足管道暗装于建筑装修面的安装要求。
15) 由于空调循环水管道系统中含有了缓蚀、阻垢、杀菌、灭藻等药剂，我司所选配的衬塑钢管及配套管件、附件等应有效克服上述药剂的腐蚀等不利影响。
衬塑钢管-钢管技术要求
1) 衬塑钢管所使用的钢管为热浸镀锌钢管（基管），外防腐为热镀锌应符合《低压流体输送用焊
接钢管》(GB/T3091-2008)对镀锌层的要求,同时外防腐层应满足国家相关标准要求。热浸镀锌钢管执行《低压流体输送用焊接钢管》(GB/T3091-2008)的相关要求，钢管选用国产优质直缝焊接或无缝钢管，确保基材质量。应有钢管材质证明。
2) 衬塑钢管的基管在衬塑前应采用喷丸、打磨、酸洗等方法去除基体金属表面的铁锈、毛刺、污垢等，并应符合GB/T12611的规定。
3) 衬塑钢管内衬材料为PE。内衬材料选用优质材料，不使用回收料。衬塑钢管的内衬塑层厚度应符合CJ/T136-2007中5.1.1的要求。
4) 衬塑钢管内衬塑料采用符合国家标准（GB/T18992.1-2003）要求的塑料给水管原料进行制造。
5) 外观：
（1） 衬塑钢管内外表面光滑平整，不允许有伤痕或裂纹等。衬塑钢管镀层不允许有缺陷。钢管在复合前拉去焊筋，焊筋残留高度不大于0.5mm。
（2） 衬塑钢管形状应是直管，管材不应有影响使用的弯曲，两端截面与管轴线应垂直。
（3） 衬塑钢管内表面不允许有气泡、裂纹、脱皮、伤痕、凹陷、色泽不均及分解变色线。
（4） 衬塑钢管表面镀锌均匀，厚度符合GB/T3091-2008的技术要求。

6) 衬塑钢管的性能：
（1） 结合强度：冷水类衬塑钢管的钢与内层塑料之间结合强度不应小于1.0MPa，热水类衬塑钢管的钢与内层塑料之间结合强度不应小于1.5MPa；如我司提供的冷水型衬塑钢管不能满足上述要求，则应选用加强热水型衬塑钢管以满足结合强度等要求。
（2） 弯曲性能：公称直径不大于50mm衬塑钢管经弯曲后不发生裂痕，钢与塑之间不发生离层现象。
（3） 压扁性能：大于50mm衬塑钢管经压扁后不发生裂痕，钢与塑之间不发生离层现象。
（4） 耐冷热循环性能：热水类衬塑钢管试件经3个周期冷热循环试验，衬塑层无变形裂纹等缺陷，其结合强度不低于1.5MPa。
（5） 卫生性能：衬塑钢管卫生性能符合卫生部《生活饮用水输配水设备及防护材料的安全性评价规范》（2001）161号的规定、GB/T17219以及杭州市相关生活饮用水标准的要求。
（6） 液压试验：基管应按基管所执行的标准进行液压试验，衬塑钢管型式试验时应进行液压试验，液压试验可在整根管上进行，也可在一段管上与管件组成试件进行，液压试验压力和保压时间应按基管所执行的标准来执行。
