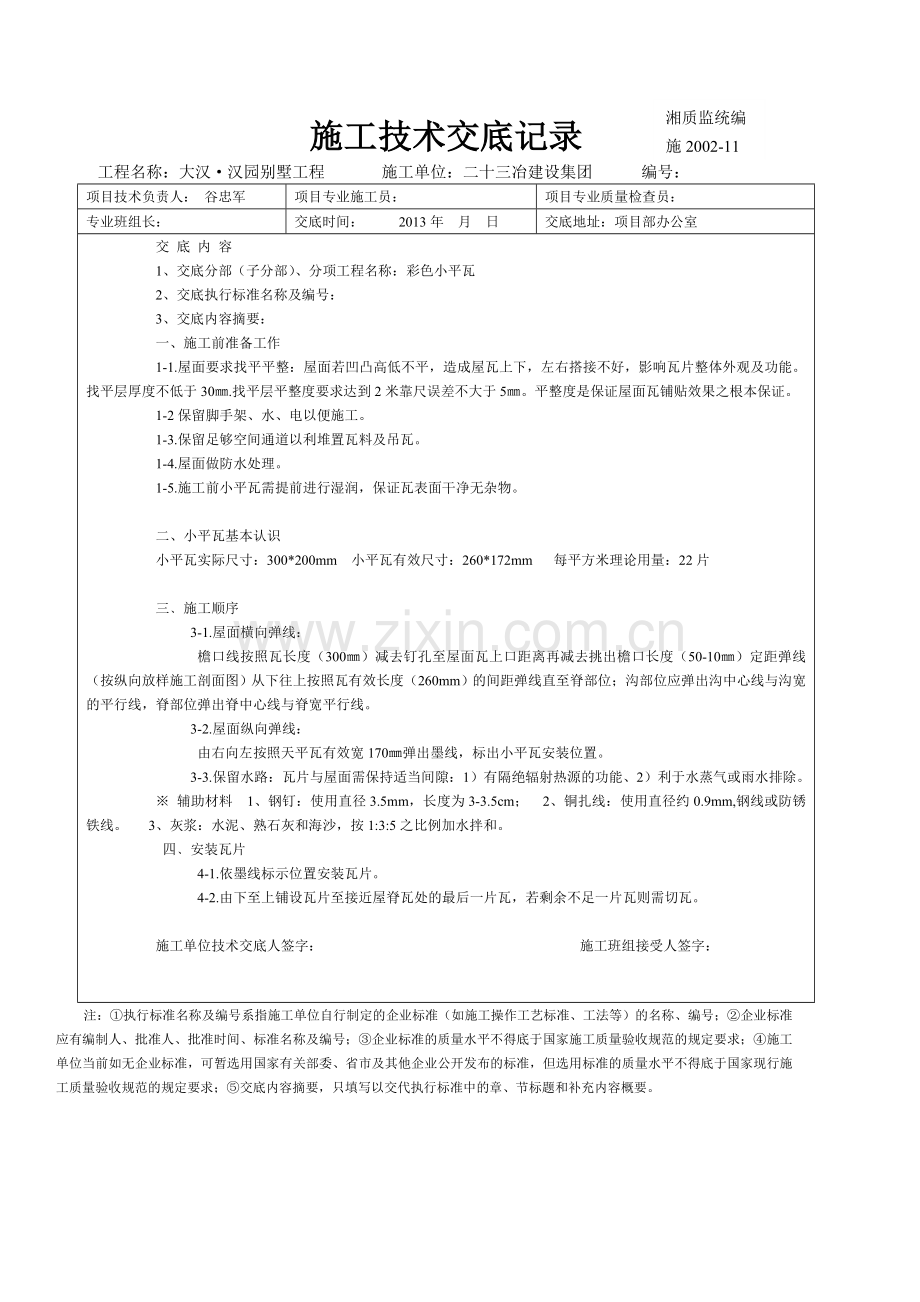

屋面瓦工程技术交底.doc

湘质监统编
施2002-11
施工技术交底记录
工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 2013年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：彩色小平瓦
2、交底执行标准名称及编号：
3、交底内容摘要：
一、施工前准备工作
1-1.屋面要求找平平整：屋面若凹凸高低不平，造成屋瓦上下，左右搭接不好，影响瓦片整体外观及功能。找平层厚度不低于30㎜.找平层平整度要求达到2米靠尺误差不大于5㎜。平整度是保证屋面瓦铺贴效果之根本保证。
1-2保留脚手架、水、电以便施工。
1-3.保留足够空间通道以利堆置瓦料及吊瓦。
1-4.屋面做防水处理。
1-5.施工前小平瓦需提前进行湿润，保证瓦表面干净无杂物。

二、小平瓦基本认识
小平瓦实际尺寸：300*200mm 小平瓦有效尺寸：260*172mm 每平方米理论用量：22片

三﹑施工顺序
3-1.屋面横向弹线：
檐口线按照瓦长度（300㎜）减去钉孔至屋面瓦上口距离再减去挑出檐口长度（50-10㎜）定距弹线（按纵向放样施工剖面图）从下往上按照瓦有效长度（260mm）的间距弹线直至脊部位；沟部位应弹出沟中心线与沟宽的平行线，脊部位弹出脊中心线与脊宽平行线。
3-2.屋面纵向弹线：
由右向左按照天平瓦有效宽170㎜弹出墨线，标出小平瓦安装位置。
3-3.保留水路：瓦片与屋面需保持适当间隙：1）有隔绝辐射热源的功能、2）利于水蒸气或雨水排除。
※ 辅助材料 1、钢钉：使用直径3.5mm，长度为3-3.5cm； 2、铜扎线：使用直径约0.9mm,钢线或防锈铁线。 3、灰浆：水泥、熟石灰和海沙，按1:3:5之比例加水拌和。
四﹑安装瓦片
4-1.依墨线标示位置安装瓦片。
4-2.由下至上铺设瓦片至接近屋脊瓦处的最后一片瓦，若剩余不足一片瓦则需切瓦。

施工单位技术交底人签字： 施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。

湘质监统编
施2002-11
施工技术交底记录

工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 2013年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：彩色小平瓦
2、交底执行标准名称及编号：
3、交底内容摘要：

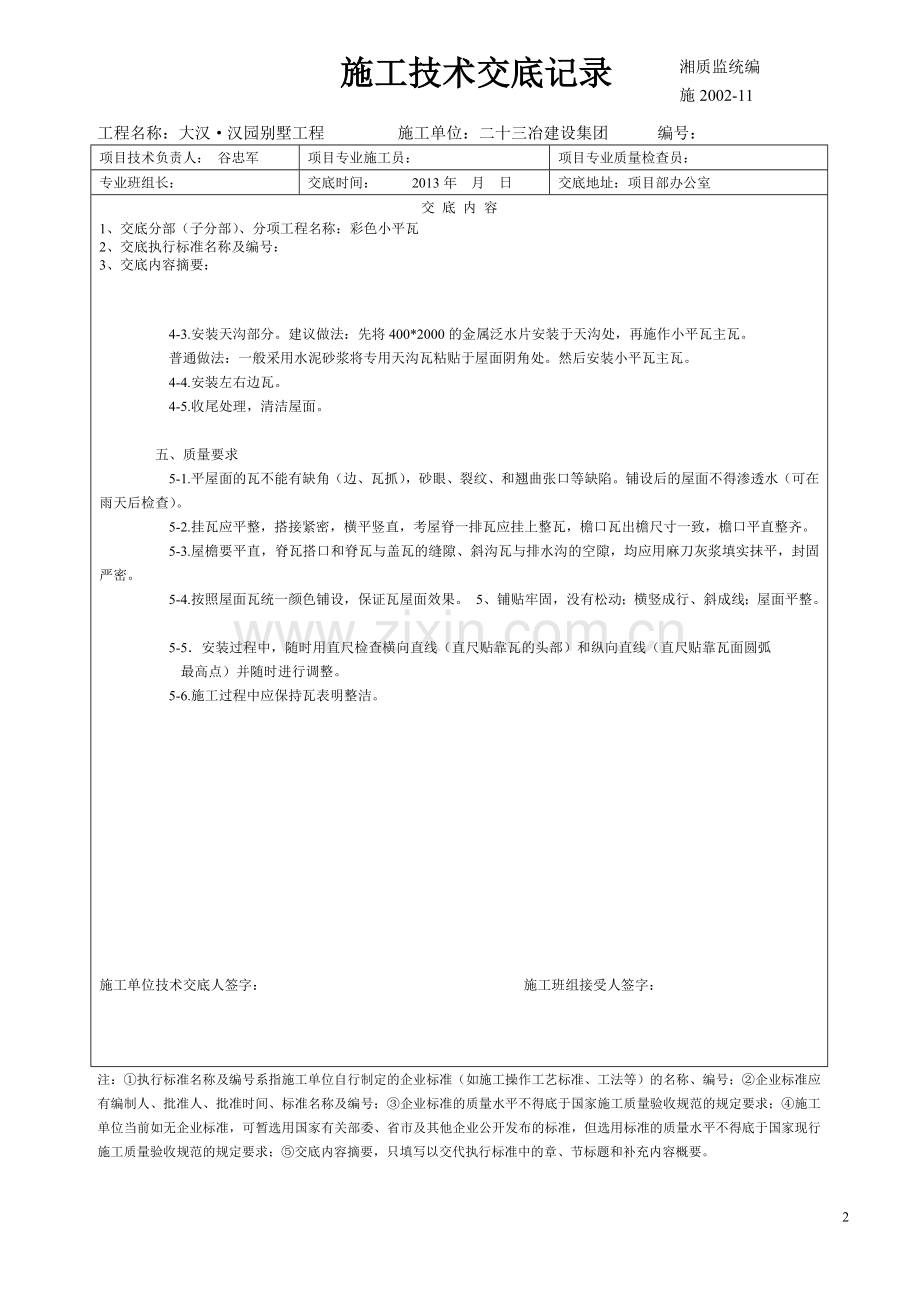

4-3.安装天沟部分。建议做法：先将400*2000的金属泛水片安装于天沟处，再施作小平瓦主瓦。
普通做法：一般采用水泥砂浆将专用天沟瓦粘贴于屋面阴角处。然后安装小平瓦主瓦。
4-4.安装左右边瓦。
4-5.收尾处理，清洁屋面。

五、质量要求
5-1.平屋面的瓦不能有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷。铺设后的屋面不得渗透水（可在雨天后检查）。
5-2.挂瓦应平整，搭接紧密，横平竖直，考屋脊一排瓦应挂上整瓦，檐口瓦出檐尺寸一致，檐口平直整齐。
5-3.屋檐要平直，脊瓦搭口和脊瓦与盖瓦的缝隙、斜沟瓦与排水沟的空隙，均应用麻刀灰浆填实抹平，封固严密。
5-4.按照屋面瓦统一颜色铺设，保证瓦屋面效果。  5、铺贴牢固，没有松动；横竖成行、斜成线；屋面平整。
5-5．安装过程中，随时用直尺检查横向直线（直尺贴靠瓦的头部）和纵向直线（直尺贴靠瓦面圆弧
最高点）并随时进行调整。
5-6.施工过程中应保持瓦表明整洁。

施工单位技术交底人签字： 施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。

湘质监统编
施2002-11
施工技术交底记录

工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：彩色小平瓦
2、交底执行标准名称及编号：
3、交底内容摘要：
T型瓦屋顶配置图

主瓦：T1

施工单位技术交底人签字： 施工班组接受人签字：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。
3

湘质监统编
施2002-11
施工安全交底记录

工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：钢筋工程安全交底
2、交底执行标准名称及编号：
3、交底内容摘要：

施工单位技术交底人签字： 施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。

施工安全交底记录

工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：钢筋工程安全交底
2、交底执行标准名称及编号：
3、交底内容摘要：
另附小屋面大样图与屋脊大样图

施工单位技术交底人签字： 施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。

施工安全交底记录

工程名称：大汉·汉园别墅工程 施工单位：二十三冶建设集团 编号：
项目技术负责人： 谷忠军
项目专业施工员：
项目专业质量检查员：
专业班组长：
交底时间： 年 月 日
交底地址：项目部办公室
交 底 内 容
1、交底分部（子分部）、分项工程名称：钢筋工程安全交底
2、交底执行标准名称及编号：
3、交底内容摘要：
另附小屋面大样图与屋脊大样图

施工单位技术交底人签字： 施工班组接受人签字：

注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写以交代执行标准中的章、节标题和补充内容概要。

6
