QSIG信令的应用
一．Q信令简介
Q信令是一种在欧洲广泛使用的公共信道信令，它可以完成两台或两台以上交换机的点对点或汇接功能，Q信令是PRI（基群速率接口，即30B+D）的一种。PRI（30B+D）指30个64Kb/s的B信道和1个64Kb/s的D信道（比特率为2048Kb/s）B信道可以独立用来传送用户信息（比如话音或数据流）D信道用来传送信令信息和遥控信息。而PRI属于ISDN的用户/网络接口的一种。另一种是基本接口（2B+D）。哈里斯QSIG功能可应用在LH、M、MAP、LX等四种机型中，软件版本要求23以上。
Q信令有以下优点：
•持续速度快，无论几个汇接点即拨即通。
•主叫号码可随被叫号码发送，有利于集中话务处理或控制。
•硬件要求低，经济性好。
•性能稳定。
•对传输要求低（即10负8次方数量级）。
•适应性强，可与多种异型机相连。如：西门子，飞利浦，朗讯等。

QSIG是根据欧洲电信标准（European Telecommunications Standards Institute）ETSI 300-102发展起来的专网信令，采用对称型用户格式。而HARRIS20-20的QSIG符合ETS300-172（基于呼叫建立）及ETS 300-173标准（功能描述）。
QSIG的第一层符合ETS300-011标准，第二层符合ETS300-402、ETS300-170标准，第三层符合ETS300-171/172标准。QSIG也符合ITU-T的Q.921和Q.931建议。
HARRIS QSIG PRI支持符合ETSI标准的ISDN功能。
对于2.048MBPS的接口而言，第16时隙为D（64Kbps）信道，控制30路B（64Kbps）信道，即我们通常所讲30B+D，D信道协议符合ITU-T的开放模式OSI（Open Systems Interconnection）对第一层，第二层和第三层的定义。

1． HARRIS QSIG信令
第一层：物理层
物理层定义电路性能，信道结构，编码，速率，信道的管理等信息。
线路速率（line rate）:CEPT2.048Mbps+/-50ppm
线路编码（line coding）:HDB3
信道结构（channel structure）:分成功31个8bit时隙，其中1-15时隙，17-31
时隙为B信道（64kbps）;第16时隙为D信道（64kbps）D信道
也叫共路信令信道（CCS），HARRIS的D信道符合ITU-T的G..704
建议。

第二层：链路层
定义链路接入过程（LAPD）(Link Access Procedures on the D-channel)，提供高质量数据链路控制HDLC（High-level Data link control）,保证话路之间可靠地交换信息。

第三层：网络层
提供QSIG呼叫连接所需的信息，包括呼叫建立，维护和终止。定义各网络节点间信道的建立、寻由。
HARRIS可提供的建立呼叫时使用的信息：
•setup:由主叫发出的消息，通过网络告诉被叫，要求建立呼叫。
•call proceeding(Call Proc):由被叫发出的消息，通过网络告诉主叫，被叫
已接受吸叫请求，且不再接受新的呼叫请求。

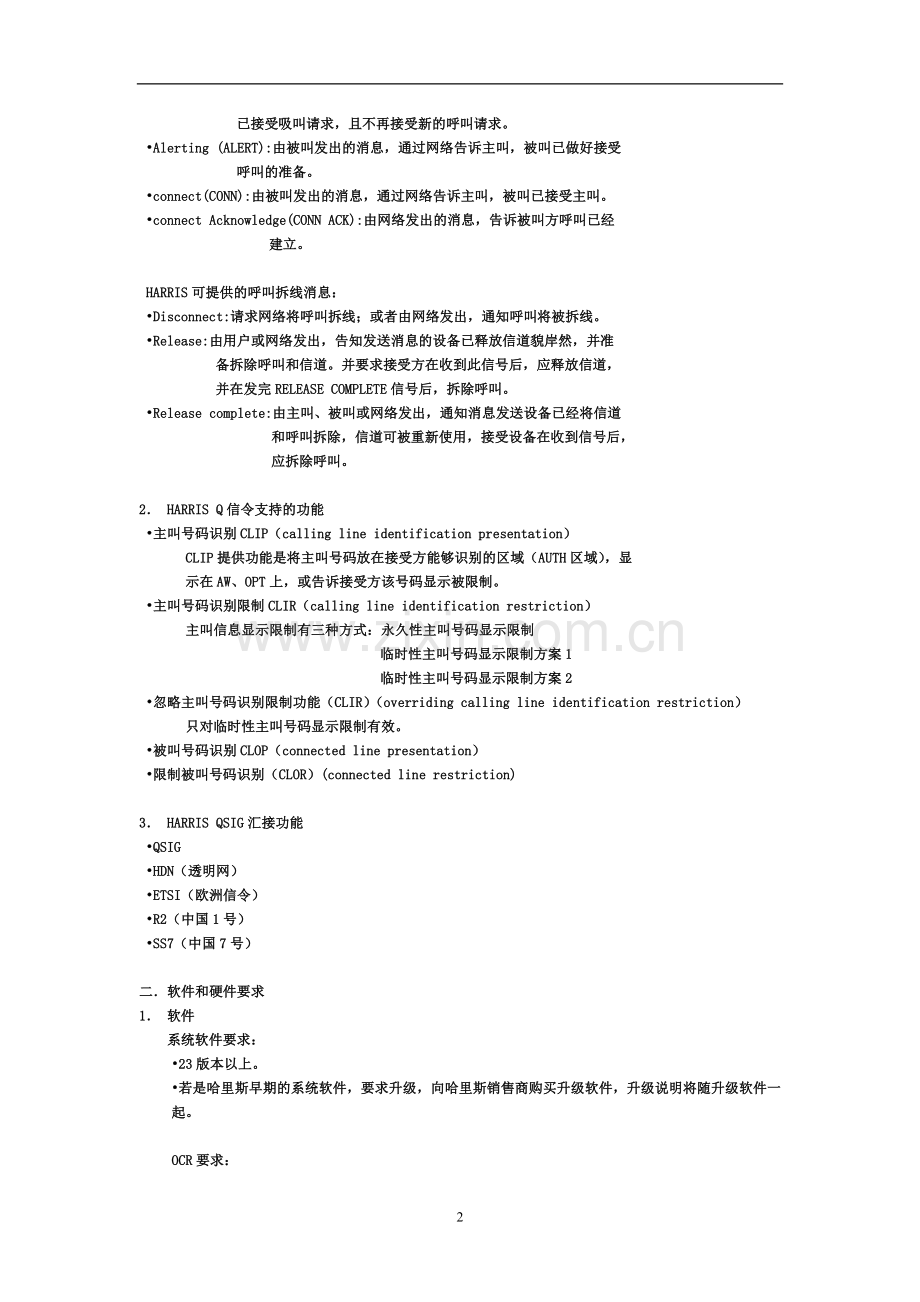

•Alerting (ALERT):由被叫发出的消息，通过网络告诉主叫，被叫已做好接受
呼叫的准备。
•connect(CONN):由被叫发出的消息，通过网络告诉主叫，被叫已接受主叫。
•connect Acknowledge(CONN ACK):由网络发出的消息，告诉被叫方呼叫已经
建立。

HARRIS可提供的呼叫拆线消息：
•Disconnect:请求网络将呼叫拆线；或者由网络发出，通知呼叫将被拆线。
•Release:由用户或网络发出，告知发送消息的设备已释放信道貌岸然，并准
备拆除呼叫和信道。并要求接受方在收到此信号后，应释放信道，
并在发完RELEASE COMPLETE信号后，拆除呼叫。
•Release complete:由主叫、被叫或网络发出，通知消息发送设备已经将信道
和呼叫拆除，信道可被重新使用，接受设备在收到信号后，
应拆除呼叫。

2． HARRIS Q信令支持的功能
•主叫号码识别CLIP（calling line identification presentation）
CLIP提供功能是将主叫号码放在接受方能够识别的区域（AUTH区域），显
示在AW、OPT上，或告诉接受方该号码显示被限制。
•主叫号码识别限制CLIR（calling line identification restriction）
主叫信息显示限制有三种方式：永久性主叫号码显示限制
临时性主叫号码显示限制方案1
临时性主叫号码显示限制方案2
•忽略主叫号码识别限制功能（CLIR）（overriding calling line identification restriction）
只对临时性主叫号码显示限制有效。
•被叫号码识别CLOP（connected line presentation）
•限制被叫号码识别（CLOR）(connected line restriction)

3． HARRIS QSIG汇接功能
•QSIG
•HDN（透明网）
•ETSI（欧洲信令）
•R2（中国1号）
•SS7（中国7号）

二．软件和硬件要求
1． 软件
系统软件要求：
•23版本以上。
•若是哈里斯早期的系统软件，要求升级，向哈里斯销售商购买升级软件，升级说明将随升级软件一起。

OCR要求：
•NUMBER OF PRI BOARDS …………………… 适当数量
•ISDN QSIG PRIMARY RATE INTERFACE …… Y

2． 硬件
•使用DTU-E1（P/N 761318）
•DTU-E1板位号为U67的IC必须有。
•用同轴电缆或双绞线直连时，不能超过300M，否则应在中间使用传输设备。

三．数据库
1．呼叫控制过程

PBXA PBXB PBXC

SETUP SETUP
RELEASE COMPLETE
RELEASE COMPLETE
RELEASE
RELEASE
DISCONNECT
DISCONNECT
CONNECT ACK
CONNECT ACK
CONNECT
CONNECT
ALERTING
CALL PROCEEDING
ALERTING
CALL PROCEEDING

2.数据库处理流程
出局呼叫
outgoing
☎

COS（DIA）
COLLECT&
ROUTE
Route pattern
FAC
TRUNK GROUP
trunk to

public
network

入局呼叫

Trunk Group
cos
Collect&
Route
Analyze&
Route
☎
incoming trunk
from public
network

3． 数据库编写过程
⑴电路板表（BOA）
通过该表增加一块2MBDTU板，类型定义为30PRI

例如：BOA ……… ? add
BOARD TYPE ……… ?30PRI
Slot ………… ? 02-20
Allow Harris Defined Network Applications on this interface(Y/N)… ?N
Allow Harris Defined Network Features on this interface(Y/N)…… ? N
PRI interface remotely connected to switch on SW Release 9/10(Y/N)…?N
ISDN PRI Protocol (ATT,DMS1,DMS2,ETSI,QSIG,NTT) ……… ? QSIG
Transit Counter [10] ………… ?
Cyclic Redundancy check code 4(Y/N) ………… ?N
Interface number ………… ? 4
Layer 2 destination type (MASTER or SLAVE) ………… ?SLAVE
D channel class of service (0-63)[0]……… ?
Is HDLC on the D channel inverted …………? N
Is TS16´S Interface Time Fill (Idle Code) OIN-all l´S[N]……?
IS TS16´S OOS Alarm Indication Signal disabled[N] ……… ?
Acceptable bit error rate for FAS[4] ……… ?
Receive frame slip counter limit (1-254 or off)[254]……… ?
Prompt maintenance Prealarm Counter limit (1-254 or OFF)[254]………?
Remote Prealarm Counter limit (1-254 or OFF)[254]…………?
Out of service prealarm counter limit(1-254, or,OFF)[254]……… ?
Prompt maintenance alarm on delay[2.0]……… ?
Prompt maintenance alarm off delay[2.0]………?
Remote alarm on delay[0.3]…………?
Remote alarm off delay[0.3]………?
Circuit number (1-32,or,END)[END]………?
Transmission level type[D/TT]………?
Comment …………?
……ADDING 30PRI BOARD AT SLOT LOCATION 02-21……

⑵ 收集路由表（COL）(第一步)
在系统中设置COL表
例如：COL ……… ?add
Collect & Route name ……… ?CR-QSIG
Interdigit Signal〔NONE〕……… ?
SEQ[END]……… ?
Comment ………? For in
COL ……… ?add
Collect & Route name ……… ?CR-OUT
Interdigit Signal〔NONE〕……………?
SEQ〔END〕…………?
Comment …………? For out
⑶ 拨号控制等级表（DIA）
为分机及入中继组设置
例如： DIA ……… ?ADD
DIAL Control Class (10-63)………? 20
Dial Control type ………? DIAL
Destination …………? CR-QSIG
.
.
DIA………? ADD
Dial Control Class (10-63)…………? 10
Dial Control type …………? DIAL
Destination …………? CR-OUT
.
.
.
（4） 功能等级表（FEA）
在此为分机、入中继组及控制器设置功能等级。
例如：FEA…………? ADD
Feature Class (1-63)…………? 10
Feature Class type…………? STA
.
.
.
FEA…………? ADD
Feature Class (1-63)…………? 30
Feature Class type…………? FAC
.
.
.
FEA…………? ADD
Feature Class (1-63)………? 20
Feature Class type…………? TRU
.
.
.
(5) 路由等级（ROU）
例如：ROU…………？ ADD
Route Class (1-63)…………? 10/20/30
Comment…………?

(6) 服务等级（COS）
在此为分机、入中继组、控制器设置COS
例如：COS………? ADD
COS number(1-255)…………? 10
Dial Control Class(0-63)…………? 10
Feature Control Class(0-63)…………? 10
Route Control Class(0-63)……………? 10
Connection Class(0-63)〔0〕…………?
Bearer Capability Class(0-7)〔0〕…………?
Reliable disconnect(Y/N)〔Y〕……………?Y
Comment……………?for STA

COS…………? ADD
COS number(1-63)……………? 20
Dial Control Class(0-63)…………? 20
Feature Control Class(0-63)……? 20
Route Control Class(0-63)………? 20
Connection Class(0-63)〔0〕…………?
Bearer Capability class(0-7)〔0〕…………?
Reliable disconnect(Y/N)〔Y〕…………?Y
Comment………?for TRU

COS………? ADD
COS number(1-255)…………? 30
Dial Control Class(0-63)…………? 1
Feature Control Class(0-63)…………? 30
Route Control Class(0-63)……………? 30
Connection Class(0-63)〔0〕…………?
Bearer Capability Class(0-7)〔0〕…………?
Reliable disconnect(Y/N)〔Y〕……………?Y
Comment……………?for FAC

(7) 分机表（EXT）
例如：EXT………？ADD
Extension number(0-9999)………? 2000
Extension type……? STA
Circuit location……? 01-13-01
COS number(0-255)………? 10
.
.
.
EXT………? ADD
Extension number(0-9999)………? 2001
Extension type……? STA
Circuit location……? 01-13-02
COS number(0-255)………? 10
.
.
.
(8) 中继组表（TRU）
在该表中设置入中继组和出中继组
例如；TRU……？ADD
Trunk group number(1-15)………? 1
Trunk group type〔GS〕………? PR
Incoming COS number (0-255)………? 15
No answer extension………? None
Search type〔HF〕………? CF
Number of circuits(1-127)……? 1
Circuit location〔END〕………? 02-21-01
Aw display name………? out
Teleset display name………? out
Comment………? For out

TRU………? ADD
Trunk group number(1-15)………? 1
Trunk group type〔GS〕………? PR
Incoming COS number(0-63)………? 20
Trunk ID digits〔NONE〕………?
No answer extension………? None
Outgoing calls allowed〔Yes〕……? YES
Number of circuit(1-127)……? 2
Circuit location〔END〕……? 01-20-01
Circuit location〔END〕……? 01-20-02
Aw display name……? BOTH
Teleset display name……? BOTH
Comment………? For TRU-BOTH

(9) 控制器（FAC）
在此表中设置出号命令
例如：FAC……？ADD
Facility number(1-20)……? 1
Trunk group number(1-15 or NONE)……? 1
Outgoing COS number(1-63)……? 30
Element〔SCDN〕……?
Type of Number〔NATIONAL〕……?
Numbering plan〔ISDN〕……?
Digit〔SDIGITS 10〕……?SDI 8
Digit……?
Element……? SCLN
Presentation Restriction Indicator〔ALLOWED〕……?
Type of Number〔NATIONAL〕……?
Numbering plan〔ISDN〕……?
Digits〔SDIGITS 10〕……? SEND 8557 (本机的局向号是8557)
Digits……? SANI 4 （分机号）
Digits……?
Element……?
Comment……?

注：⒈ FAC号码处理模块：
内容 意义 允许发送位数
CBC 呼叫服务
REQEXCLV 要求B信道是唯一的
SCDN 发被叫号码 15
SCLN 发主叫号码 15
SPROG 发程序指示
STNS 发传送网络选择 3
STRANS 20

⒉ FAC常用出号命令：
出号命令 参数 描述
ADVANCE 〈N〉 跳过N位数
SACC 〈N〉 发送提供码
SACCT 〈N〉 发送记帐码
SANI 〈N〉 发送主叫分机号码
SAUTH 〈N〉 发送授权码或同等接入码
SDEE 〈N〉 发送号码本中的号码
SDI 〈N〉 发送数字
SEND 〈DDD〉 发送详细数字
STRANS NONE 发送数字码

(10) 路由方式表（PAT）
例如：PAT……? MOD (第二步)
Route pattern name……? RP-OUT
Route pattern type〔STANDARD〕……?
Route/Queue/Allow point〔END〕……? ROU
Routing classes to allow〔END〕……? ALL
Routing classes to allow〔END〕……?
Forward routing classes to allow〔END〕……? All
Forward routing classes to allow〔END〕……?
Bearer capability classes to allow〔END〕……? All
Bearer capability classes to allow〔END〕……?
Facility number(1-20)……? 1
Day〔END〕……? All
Hours〔END〕……? All
Day〔END〕……?
Hours〔END〕……?
Include route for queuing……? N
Route/Queue/Allow point(END)……? End
Continuation route pattern name〔NONE〕……?
Comment……?

(11) 收集路由表（COL）第二步
在这一步用于号码收集方案
例如：COL……？MOD
Collect & route name……? CR-QSIG
Interdigit signal〔NONE〕……?
SEQ〔END〕……? 8557 2XXX /ACC 4 = STA
SEQ〔END〕……?
Comment……?FOR TRU-IN

COL……? MOD
Collect & Route name……? CR-OUT
Interdigit signal〔NONE〕……?
SEQ〔END〕……? 8445 3xxx = RP-OUT (对端的局向号是8445, 对端的分机号是3xxx)
SEQ〔END〕……? 2XXX = STA (本机的局向号是8557, 本机的分机号是2xxx)
Comment ……?FOR STA-OUT
