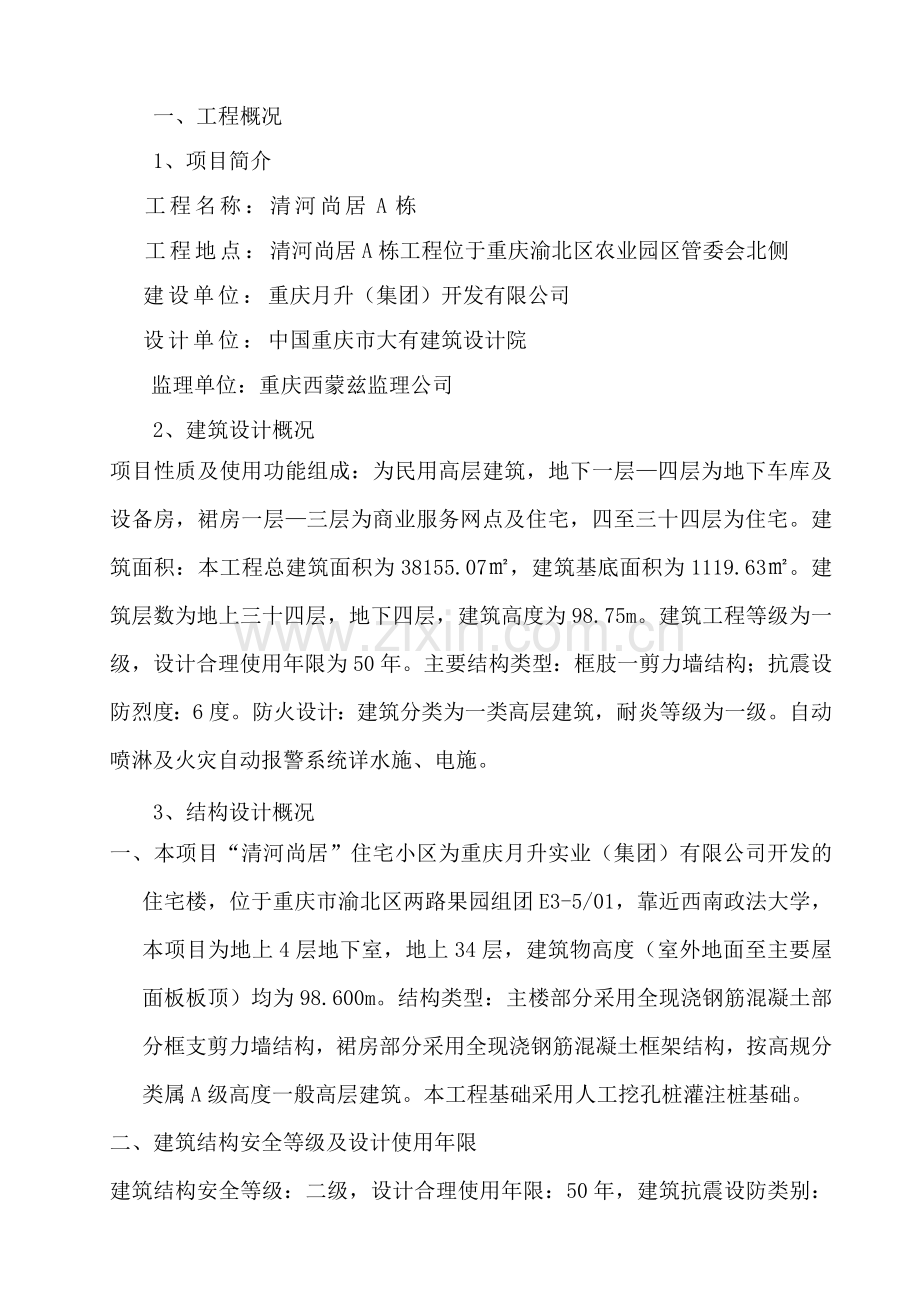

一、工程概况
1、项目简介
工程名称：清河尚居A栋
工程地点：清河尚居A栋工程位于重庆渝北区农业园区管委会北侧
建设单位：重庆月升（集团）开发有限公司
设计单位：中国重庆市大有建筑设计院
监理单位：重庆西蒙兹监理公司
2、建筑设计概况
项目性质及使用功能组成：为民用高层建筑，地下一层—四层为地下车库及设备房，裙房一层—三层为商业服务网点及住宅，四至三十四层为住宅。建筑面积：本工程总建筑面积为38155.07㎡，建筑基底面积为1119.63㎡。建筑层数为地上三十四层，地下四层，建筑高度为98.75m。建筑工程等级为一级，设计合理使用年限为50年。主要结构类型：框肢一剪力墙结构；抗震设防烈度：6度。防火设计：建筑分类为一类高层建筑，耐炎等级为一级。自动喷淋及火灾自动报警系统详水施、电施。
3、结构设计概况
一、本项目“清河尚居”住宅小区为重庆月升实业（集团）有限公司开发的住宅楼，位于重庆市渝北区两路果园组团E3-5/01，靠近西南政法大学，本项目为地上4层地下室，地上34层，建筑物高度（室外地面至主要屋面板板顶）均为98.600m。结构类型：主楼部分采用全现浇钢筋混凝土部分框支剪力墙结构，裙房部分采用全现浇钢筋混凝土框架结构，按高规分类属A级高度一般高层建筑。本工程基础采用人工挖孔桩灌注桩基础。
二、建筑结构安全等级及设计使用年限

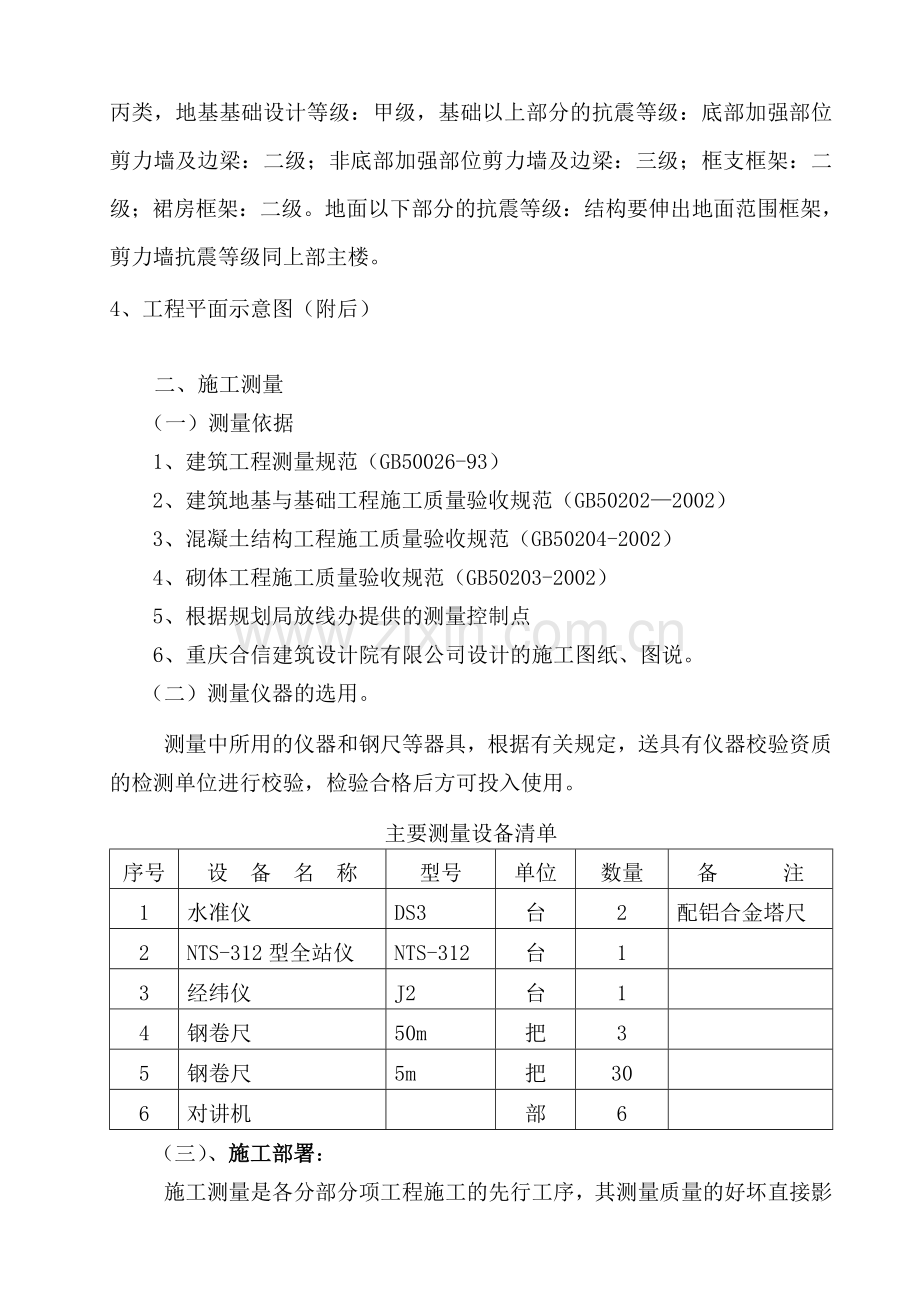

建筑结构安全等级：二级，设计合理使用年限：50年，建筑抗震设防类别：丙类，地基基础设计等级：甲级，基础以上部分的抗震等级：底部加强部位剪力墙及边梁：二级；非底部加强部位剪力墙及边梁：三级；框支框架：二级；裙房框架：二级。地面以下部分的抗震等级：结构要伸出地面范围框架，剪力墙抗震等级同上部主楼。
4、工程平面示意图（附后）

二、施工测量
（一）测量依据
1、建筑工程测量规范（GB50026-93）
2、建筑地基与基础工程施工质量验收规范（GB50202—2002）
3、混凝土结构工程施工质量验收规范（GB50204-2002）
4、砌体工程施工质量验收规范（GB50203-2002）
5、根据规划局放线办提供的测量控制点
6、重庆合信建筑设计院有限公司设计的施工图纸、图说。
（二）测量仪器的选用。
测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测单位进行校验，检验合格后方可投入使用。
主要测量设备清单
序号
设 备 名 称
型号
单位
数量
备 注
1
水准仪
DS3
台
2
配铝合金塔尺
2
NTS-312型全站仪
NTS-312
台
1

3
经纬仪
J2
台
1

4
钢卷尺
50m
把
3

5
钢卷尺
5m
把
30

6
对讲机

部
6

（三）、施工部署：
施工测量是各分部分项工程施工的先行工序，其测量质量的好坏直接影响工程的顺利开展和整体工程质量。
1、施测程序
准备工作 →测量作业→ 自检→ 报验 →合格 →进入下道工序
2、测量班子的组建：为保证工程的测量质量，项目部组建一个专门的测量班子进行施工全过程的施工测量。由工程师（谷永清）担任组长，负责每次测量的看镜和测量安排，（谷永清、包静、刘军）为组员进行配合。项目技术负责人（刘大成）负责测量复核工作。
三、施工测量方案
（一）施工测量工作内容
施工测量包括：平面定位测量、轴线（垂直）测量、标高（水平）测量、施工阶段建筑沉降观测。
（二）施工测量的工艺流程
业主交点→校测坐标、标高起始依据→场地控制网测量→建筑物的定位放线→基础放线→建筑物的主体放线→建筑物的定期沉降观测。
（三）施工测量主要方法
1、工程定位放线
(1)项目部进场后首先对业主提供施工定位图进行图上复核，以确保设计图纸的正确。其次，与业主一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与业主或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制坐标网和水准点。现场平面控制网的测设方法见后。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
根据业主在施工区提供的平面及高程控制点，为保证控制网使用的便利,，以建筑纵横两个方向为坐标轴，每30～50m左右测设一条控制线，形成30m（50m）×30m（50m）的控制网（以现场实际尺寸为准），建筑物的定位即以控制网轴线为准。采用极坐标法先定出各轴线位置上的控制点，形成一个矩形网状的测量控制网。对建筑物的测量控制，裙楼采用外控法，主楼采用内控法，网点的布设以不妨碍日后的工程施工为前提，尽量布设于在施工过程中能相互通视的地方。整个平面控制网的布设分为两步：
第一、在平面图上根据施工的顺序和方法确定出控制点的大致位置，图解法得到其点位坐标，利用全站仪根据甲方提供的初始控制点在现场测设出其位置，埋设好控制桩。

100×100×8铁板

300

400

200
1000
自然地面
砼C20
4Ф14钢筋
200
1200
半永久性控制桩埋设示意图

第二、再用全站仪观测各点的距离、方向，进行平差，得到各控制点的平差坐标和点位精度，如果控制网的精度不能满足施工需求，必须增加观测数据的测回数，提高观测精度，重新平差，直至满足要求为止。以此作为工程施工的定位依据。
第三、在施工过程中，由于控制点不可避免的要受到一些因素的影响而可能受到损坏，故需在施工过程中对一些重要而易受损坏的基准点进行拴桩保护。万一基准点有所损坏，可通过拴桩点迅速恢复。栓桩点也可采用基准点的结构形式或用红油漆在一些建筑物上作红三角标记（如下图所示）。

基准点

拴桩点

拴桩方法示意图

（2）控制网的布置原则
为便于测量工作的方便性和准确性，控制网布设遵循以下几点：
a.控制点之间视野应开阔，通视良好。
b.控制点布设在安全地点，尽量防止有外来损害的威胁。
c.控制网图形要简单，控制点基础具有足够的强度。
（3）平面控制网
按照《工程测量规范》要求，根据本工程的特点，定位桩的精度符合下表要求：
等级
测角中误差（"）
边长丈量相对中误差
一级
±7
1/30000
3、高程控制网布设
（1）高程控制网的布设原则
a 、为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。
b、根据场区内规划局给定的高程点BM=306.5 m布设场区高程控制网。
c、为保证建筑物竖向施工的精度要求，根据规划局给定的路边高程点BM=306.5 m，
在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，即场区半永久性水准点M1= 306.5m，以此作为保证竖向施工精度控制的首要条件，该点也作为以后沉降观测的基准点。
(2) 高程控制网的等级及技术要求
a、高程控制网的精度，不低于三等水准的精度。
b、半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久。
c、桩的方式埋设，并妥善加以保护。
d、引测的水准控制点，需经复测合格后方可使用。
e、高程控制网技术要求
高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。
等级
高差全中误差
（mm/km）
路线长度
（km）
与已知点联测
次数
附合或环线
次数
平地闭合差
（mm）
三等
6
50
往返各一次
往返各一次
12 L1/2
（3）水准点的埋设及观测技术要求
a、水准点的埋设
水准点选在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建
筑物上，点位应位于便于寻找、保存和引测。

b、水准观测的技术要求见下表。
等级
水准仪
型号
前后长
度（m）
前后视距
较差（m）
前后视距
累积差（m）
视线离地面最低高度（m）
基辅分划读
数差（mm）
基辅分划所
测高差之差
三级
DS3
≤75
≤2
≤5
0.3
2.0
3.0
（四）建筑物的定位放线测量
1、建筑平面控制网的测设
由业主委托重庆市勘测院放线办测设的建筑轴线角点坐标，结合建筑物平面位置关系，测设和建立轴线控制网，作为基础施工轴线测设及控制依据。
2、用轴线法放样后的主轴线点位，应进行角度观测，检查直线角度；测定交角的测角误差，不应超过2.5″；轴交点应在长轴线上丈量全长后确定；短轴线应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在90°±5″以内。
3、为了避免施工过程中对施工控制网的影响，必须把主轴线标志桩引测至施工影响区域外且有利于保存和使用的地方，并设置半永久性桩点。
4、为了确保轴线控制网的测量精度，放样后的主控轴线点位，必须进行检测。测角用J2经纬仪两个测回，测距往返丈量，或用测距仪检查直线度；测定交角的测角中误差不应超过2.5″，直线度限差应在180°±5″以内，测距结果较差不超过2mm(详施工测量控制网测设图)。
（五）轴线测量方法：
1、基础阶段轴线测设：
(1)采用“外控法”，用极坐标原理，以建筑物的外边轴线作为控制网主轴线，在主控轴线外（内）2m设辅助控制轴线，主控轴线和辅助轴线的交叉点做成用铁钉作固定的三
角桩，便于施工过程中的测量放线，其它主轴线均在场外作固定三角桩，以便随时控制，从主控点引出外边线轴线矩形方格网后，测量出其它轴线。
(2)基础施工采用矩型控制法，以放线办核定的控制点为依据，采用经纬仪、钢尺、木桩、广线测出闭合矩型控制网，用平行线法测定出各轴线，并引测到工程四周辅助固定三角桩或砖砌围墙上，且做好红三角标志，作为基础及楼层平面轴线控制及施工放线的依据。在主体上升施工中采用矩形A、B、C、D的引出点控制轴线位置。并同时做好轴线、标高放线记录，填写报验单报监理工程师核查，监理工程师签认后方可进行下一道工序。
(3)基础施工矩形平面控制网设置：如下图示：
(4)基础施工放线方法
、根据各主轴线的控制桩，按建筑
平面关系尺寸测设出其它轴线，然后根据这
些轴线进行基础定位及 测出开挖线。 控制桩
、挖孔桩的桩位测设按照建立的施
工控制网，测定其实际位置，最后引测出
“十”字控制桩，如右图所示。
定出的桩位之间尺寸必须再进行一次校核， 轴线编号
确保桩位准确无误后，方可进行开挖。
、根据施工图桩基控制点和工程放线轴线交
点为中心，设计基础梁宽度确定为基础梁放线依据。 挖孔桩定位示意图
、基础全部施工完后，根据地面设置的轴线控制桩点。（各控制桩点和砖井圈上的轴线标记，在土石方开挖和基础梁施工中破坏，因此可能用地面上的轴线控制点），用经纬仪将各轴线测设弹放在基础砼表面。
2、主体施工阶段测量：
(1)内控点设置
采用“内控法”，控制点设在±0.00层楼面上，在楼面上作半永久性标志,作为控制点。随塔楼主体施工每增加一层，都在控制点上安置全站仪或激光铅直仪向上投测，控制点垂直方向各层楼板处留100mm×100mm方孔，使激光全站仪的激光能通过孔洞射向各楼层，各楼层准确接收。各塔楼每层楼定出4个基准点，用经纬仪测出各轴线。
(2)轴线竖向传递
在控制点上安置激光铅直仪或激光经韦仪，仔细对中、严格整平后，启动电源，让激光向上（向下）射出，在需定位的楼层上设靶环，让靶环中心对准激光点，然后将靶环固定在楼板上，作为该楼层定位放线的基准点。在平面的4个投测点都进行如此投测之后，在该楼层上用经纬仪进行角度与距离的闭合检测，校核后测出各轴线，放出墙、薄壁柱边线及控制线。
(3)主体控制线布置
将定位轴线引入±0.000m层楼板。为了施工方便，由于A、B座标准层相同，故定位点标注类似，均采用四个内控点来控制（见附图）。
(4)主体工程内控点设置方法
将定位点用膨胀螺丝打入楼板，在螺丝头上画“十字线”，并将该定点四周砌砖封闭，用木板盖住进行保护。从±0.000层以上楼层开始，层层楼板在定点位置留100mm×100mm的方孔或φ100的圆孔，用激光铅垂仪将定位点一一引到每施工楼层面，用有机玻璃板，在上落“十字”点控制，并对全部轴线进行一次整体复查，再用经伟仪架在内控点上“十字线”进行闭合复核。无误时才对各轴进行放线。每层复核一次轴线，并做好工程放线测量记录。
（六）标高控制：
根据总平面和业主提供的水准点高程，用水准仪由水准点观测。
1、根据总平面和业主提供的水准点高程，用水准仪由水准点向地下室施测，并进行返观测，保证标高精度
塔尺

钢尺
2、地上主体结构施工时，楼层标高控制采取逐层传递法，从测量预留洞处垂直悬吊50m钢卷尺，挂重10Kg于尺端部，用两台水准仪上下同时读数，并标出控制标高，控制标高的引测点一般选择在容易观视的固定物上。标高测量如下图所示。
楼面

柱或墙
水准仪
塔尺

标高测量示意图

3、向上施工的每一层，在钢筋上+500mm或+1.00m标高处作控制标高（结构）。从控制标高向上量距时，误差应≤±2mm，水准仪抄平时，误差应≤±2mm，两次累计误差应＜±4mm。
4、在施工过程中，用水准仪来控制建筑物的钢筋、模板、砼的标高，当首层完成后，还需要将高程传递到上层，需用钢尺、水准仪配合施测，每个流水作业段至少传递三点，以作相互检核用。
（七）测量放线质量要求
1、轴线位移：允许偏差5 mm。
2、标高：层高 允许偏差±5 mm，全高允许偏差±30 mm。
3、垂直度：每层 允许偏差5 mm，全高垂直度 H/1000且不大于30 mm。
四、沉降观测方案
根据《高层建筑混凝结构技术规范》TGT3-2002，13.2.9条规定，20层以上高层建筑，要进行沉降观测和《工程测量规范》GB50026-93第9.5.3条规定，本工程沉降观测选用三等。故在建筑物四周设置沉降观测点：
1、水准点及观测点设定
水准点设置3点分别在3方岩石或压缩较低的土层上，且不在受建筑物所产生的压力影响范围内。观测点：由于此住宅主要荷载在主楼，故观测点设在主楼轴线上，各设四点，裙楼各设四点，离地坪高+0.5m，分布如下图所示：
2、观测点做法
观测点沿建筑物四周设置角点，观测点设在一层±0.000m标高处。沉降观测点在柱（墙）标高0.500m处，用长22mm的圆钢，在一端焊一铆钉头，另一端埋入墙内（钻孔），用1：1的水泥砂浆填实，并用红油漆编号。如下图示：

墙或柱

80
500

±0.000

沉降观测点设置示意图

3、沉降观测制度
沉降观测的时间和次数根据《地基基础施工规范》规定，施工期间的观测周期为每施工二层观测一次；竣工后的三个月内，每月观测一次；竣工后半年时，再观测一次；以后每半年观测一次，两年后停止观测。
每次观测后，据实作好观测记录
4、建筑沉降观测
（1）工程沉降观测点布置埋设，按设计图纸及有关规定，沉降观测点的高程是根据城市永久水准点，采用二等水准测量方法测定。并整理观测成果。
（2）沉降观测是一项长期工作，为保证沉降观测工作的准确性，尽量做到观测人员、测量工具、沉降水准点、和按照规定的日期、方法和路线进行观测“四固定”。按照上述方案来完成此工作。
（3）建议施工期间由施工单位观测，并作好记录，交工后移交建设方。
五、施工测量质量保证措施
（一）、结构施工测量质量保证措施
1、本工程设专业测量人员，并将资格证书送监理部报验；
2、测量仪器。钢尺、经纬仪、水准仪等符合计量器具周检规定，以保证其观测精度；
3、校测水准点。一般建设单位至少提供两个水准点，采用用往返法测定其高差。认定所给水准点正确，准予使用；
4、校测红线（桩）。由城市规划部门测定并批准的规划红线（桩），是建筑物定位的依据，在法律上起着建设用地四周边界的作用。首先要核算设计总图上各红线（桩）的坐标与其边长和左右夹角是否对应；
5、检验施工控制网（平面和高程）。包括平面控制网和标高控制网，是整个场地内各建筑物平面、标高定位及高层建筑竖向控制的基本依据。其设置原则要便于全面控制又能长期保留，建立场地的定位起始点和起始边、建筑物的对称轴和主轴线等。
6、采用施工轴线交点控制桩位置；
7、既要依据施工测量规范检查每层轴线控制线的位置和准确性，又要确保墙边线的准确性。
8、控制每层楼板浇注后混凝土面结构标高，电梯井内壁的垂直及内口尺寸，建筑物沉降、竖向倾斜、位移测量情况，控制偏差在允许范围内。
9、施工定位放线记录及各楼层施工放线记录，填报《施工测量放线报验单》。
10、布设沉降观测点应准确设置，在建筑物上观测点应坚固，结构合理，利于观测和长期保存。认真核查沉降观测点各阶段的原始记录，记录应注明观测时的气象情况，荷载变化，及时向业主提供沉降观测的结果。
（二）、装饰施工阶段测量量保证措施
在装修施工中，对各主要控制部位，施工员、测量员都要亲自去复核检查，以确保误差在允许范围以内，指导装修工作。主要控制部位如下：
1 保证每层各户进户门的放线准确；
2 外墙体及电梯井的垂直度符合要求；
3 确保每层楼板面的结构标高和墙控制线标高符合要求；
4 保证窗户中心位置线准确；
5 保证抹灰后，走廊、房间内净空尺寸符合要求。
（三）、控制点及引点保护措施
依据业主和放线办提出的坐标及水准点，我司测量施工人员将水准点引进工地，并将该水准点作为半永久点。同时将业主和放线办移交的轴线点进行复核无误后，再将这些轴线点的延长线测设到建筑物范围之外的适当位置（以能架设仪器并方便前后左右视看），作为轴线定位控制基准点，以便基础土石方开挖破坏了这些轴线点后，能及时准确的恢复。
（四）、标高控制措施
±0.000层以下直接从水准点引标高到各轴点上,做好±0.000层以上楼层后,将水准点标高引到在各个楼层均用钢尺把标高引到上一层标高，在楼层的“相对标高1.00m或0.500m”处做上记号。同样每二层复核一次,将误差控制在规范允许误差之内。
六、施工测量技术保证措施
1、平面控制网：各层控制网确立后，必须经严格的闭合校验，平面控制网中，各水平角误差90度角为±5秒，距离测量精度高于1/10000。
2、为保证测量误差满足要求，水平角测设采用测回法进行测量，即在每测设完一个水平角后，倒镜测回观测，然后取前后两个半测回角读数的平均值对已测设的水平角进行修正。
3、用于测量的经纬仪、水准仪、钢尺在施工前应进行校验，并按计量规定进行周检，合格后方可使用。
