机电硐室质量标准化.docx

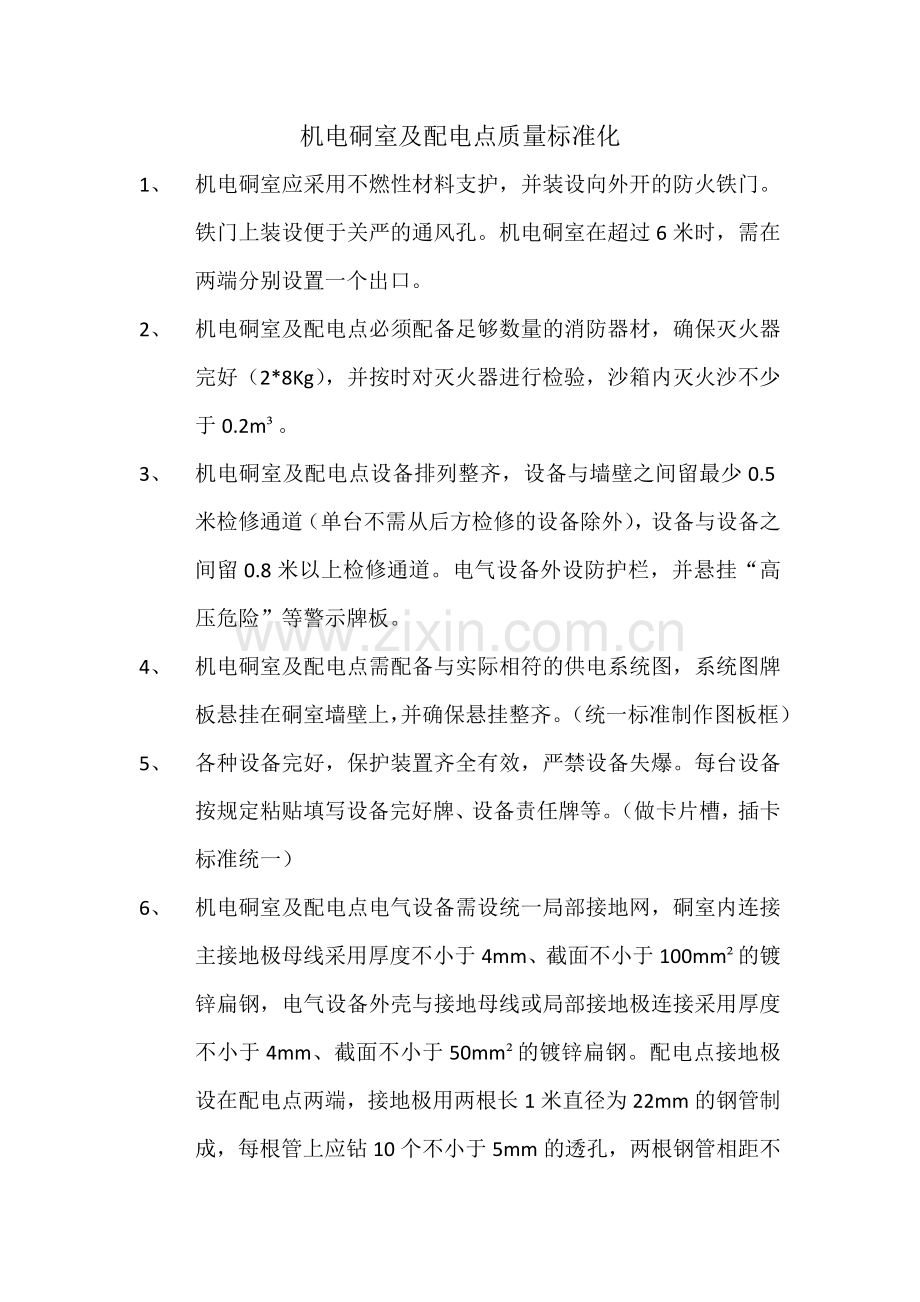

机电硐室及配电点质量标准化
1、 机电硐室应采用不燃性材料支护，并装设向外开的防火铁门。铁门上装设便于关严的通风孔。机电硐室在超过6米时，需在两端分别设置一个出口。
2、 机电硐室及配电点必须配备足够数量的消防器材，确保灭火器完好（2*8Kg），并按时对灭火器进行检验，沙箱内灭火沙不少于0.2m³。
3、 机电硐室及配电点设备排列整齐，设备与墙壁之间留最少0.5米检修通道（单台不需从后方检修的设备除外），设备与设备之间留0.8米以上检修通道。电气设备外设防护栏，并悬挂“高压危险”等警示牌板。
4、 机电硐室及配电点需配备与实际相符的供电系统图，系统图牌板悬挂在硐室墙壁上，并确保悬挂整齐。（统一标准制作图板框）
5、 各种设备完好，保护装置齐全有效，严禁设备失爆。每台设备按规定粘贴填写设备完好牌、设备责任牌等。（做卡片槽，插卡 标准统一）
6、 机电硐室及配电点电气设备需设统一局部接地网，硐室内连接主接地极母线采用厚度不小于4mm、截面不小于100mm²的镀锌扁钢，电气设备外壳与接地母线或局部接地极连接采用厚度不小于4mm、截面不小于50mm²的镀锌扁钢。配电点接地极设在配电点两端，接地极用两根长1米直径为22mm的钢管制成，每根管上应钻10个不小于5mm的透孔，两根钢管相距不得小于5米，并联后垂直埋入底板，垂直埋深不小于0.75米，开关接地板与并联的镀锌钢板连接。主、辅接地极间距5米以上。

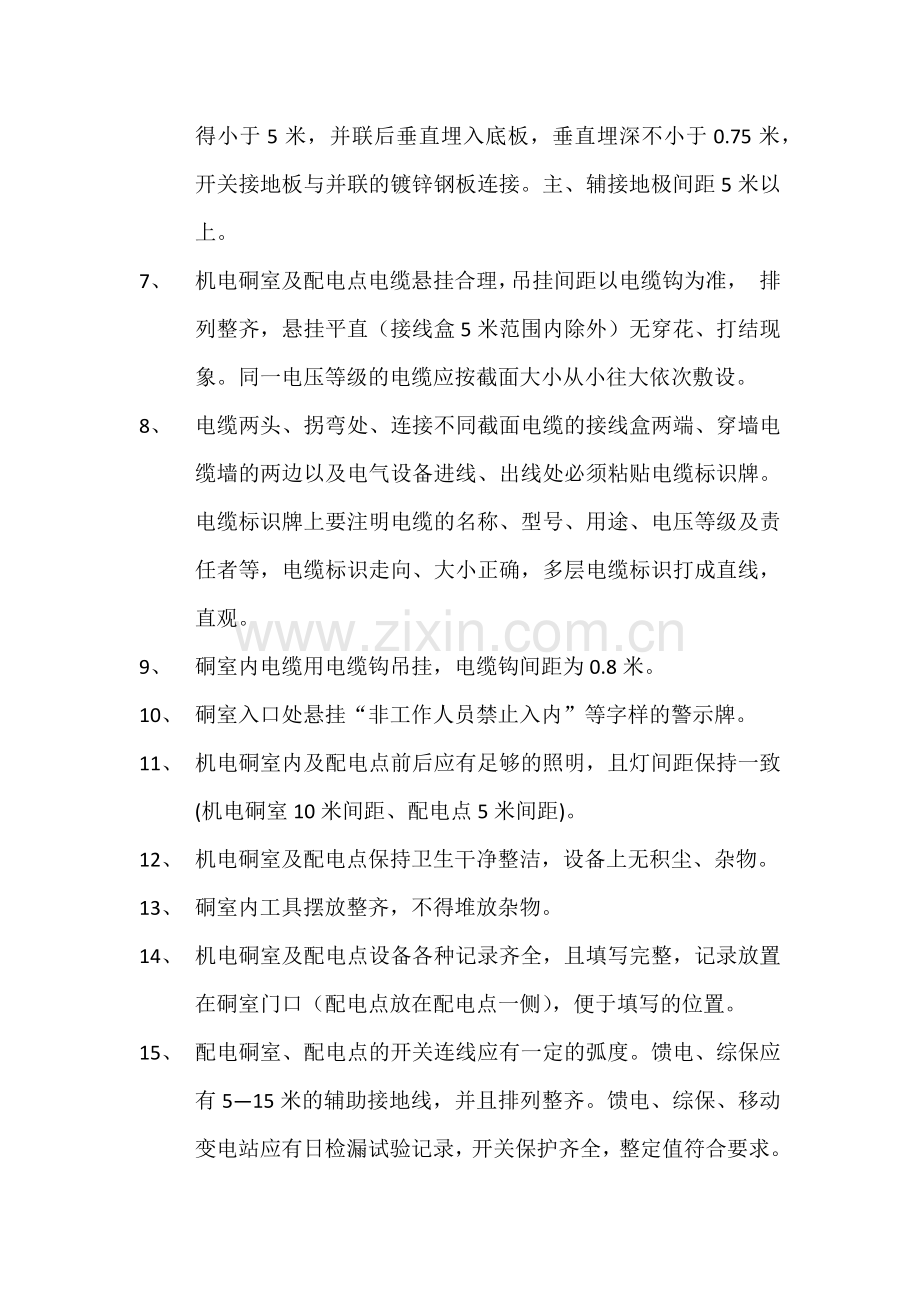

7、 机电硐室及配电点电缆悬挂合理，吊挂间距以电缆钩为准， 排列整齐，悬挂平直（接线盒5米范围内除外）无穿花、打结现象。同一电压等级的电缆应按截面大小从小往大依次敷设。
8、 电缆两头、拐弯处、连接不同截面电缆的接线盒两端、穿墙电缆墙的两边以及电气设备进线、出线处必须粘贴电缆标识牌。电缆标识牌上要注明电缆的名称、型号、用途、电压等级及责任者等，电缆标识走向、大小正确，多层电缆标识打成直线，直观。
9、 硐室内电缆用电缆钩吊挂，电缆钩间距为0.8米。
10、 硐室入口处悬挂“非工作人员禁止入内”等字样的警示牌。
11、 机电硐室内及配电点前后应有足够的照明，且灯间距保持一致(机电硐室10米间距、配电点5米间距)。
12、 机电硐室及配电点保持卫生干净整洁，设备上无积尘、杂物。
13、 硐室内工具摆放整齐，不得堆放杂物。
14、 机电硐室及配电点设备各种记录齐全，且填写完整，记录放置在硐室门口（配电点放在配电点一侧），便于填写的位置。
15、 配电硐室、配电点的开关连线应有一定的弧度。馈电、综保应有5—15米的辅助接地线，并且排列整齐。馈电、综保、移动变电站应有日检漏试验记录，开关保护齐全，整定值符合要求。
16、 配电硐室、配电点开关上螺栓、接地螺栓外露长度为1-3扣。
