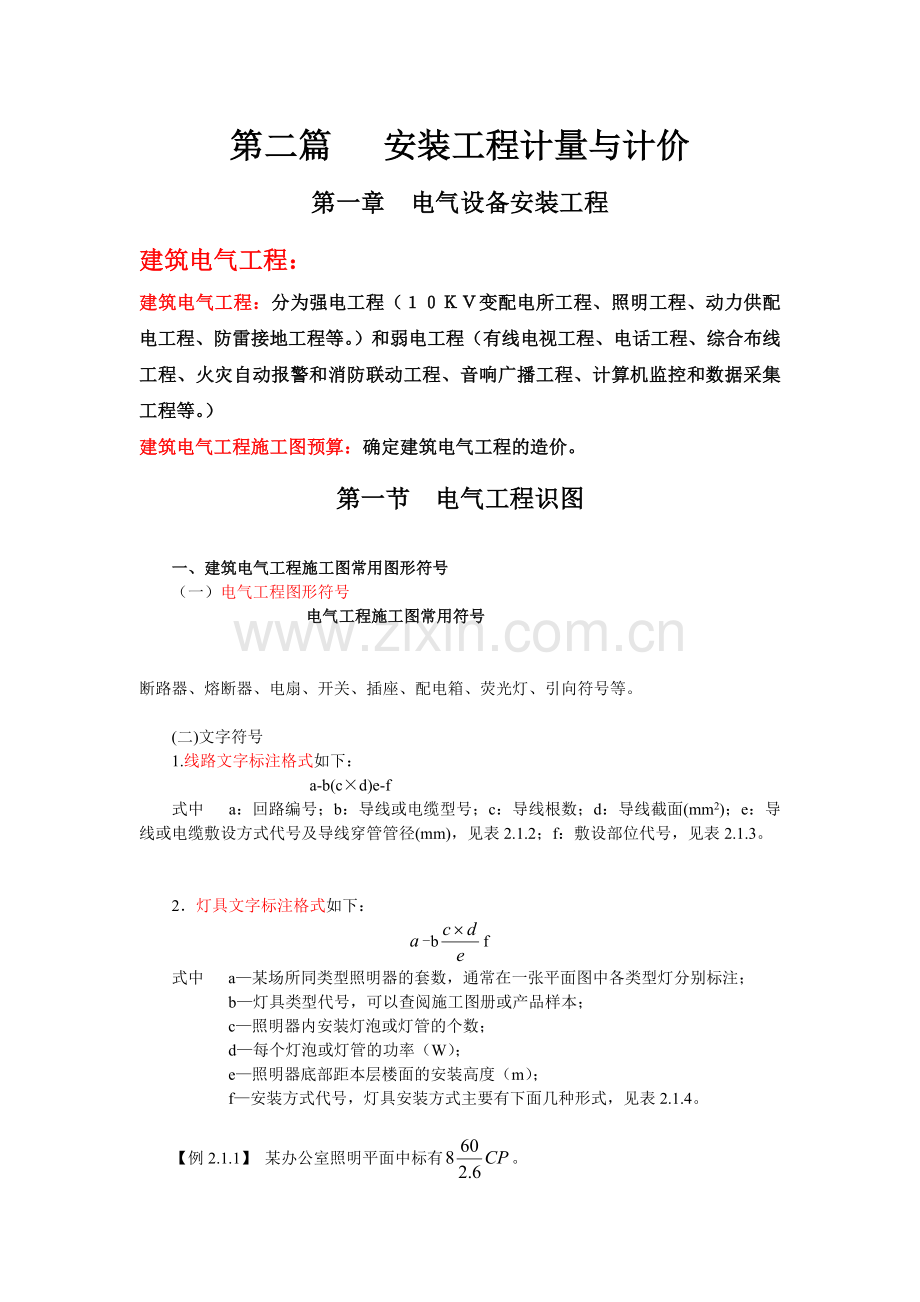

第二篇 安装工程计量与计价
第一章 电气设备安装工程
建筑电气工程：
建筑电气工程：分为强电工程（１０ＫＶ变配电所工程、照明工程、动力供配电工程、防雷接地工程等。）和弱电工程（有线电视工程、电话工程、综合布线工程、火灾自动报警和消防联动工程、音响广播工程、计算机监控和数据采集工程等。）
建筑电气工程施工图预算：确定建筑电气工程的造价。
第一节 电气工程识图

一、建筑电气工程施工图常用图形符号
（一）电气工程图形符号
电气工程施工图常用符号

断路器、熔断器、电扇、开关、插座、配电箱、荧光灯、引向符号等。

(二)文字符号
1.线路文字标注格式如下：
a-b(c×d)e-f
式中 a：回路编号；b：导线或电缆型号；c：导线根数；d：导线截面(mm2)；e：导线或电缆敷设方式代号及导线穿管管径(mm)，见表2.1.2；f：敷设部位代号，见表2.1.3。

2．灯具文字标注格式如下：
-bf
式中 a—某场所同类型照明器的套数，通常在一张平面图中各类型灯分别标注；
b—灯具类型代号，可以查阅施工图册或产品样本；
c—照明器内安装灯泡或灯管的个数；
d—每个灯泡或灯管的功率（W）；
e—照明器底部距本层楼面的安装高度（m）；
f—安装方式代号，灯具安装方式主要有下面几种形式，见表2.1.4。

【例2.1.1】 某办公室照明平面中标有。

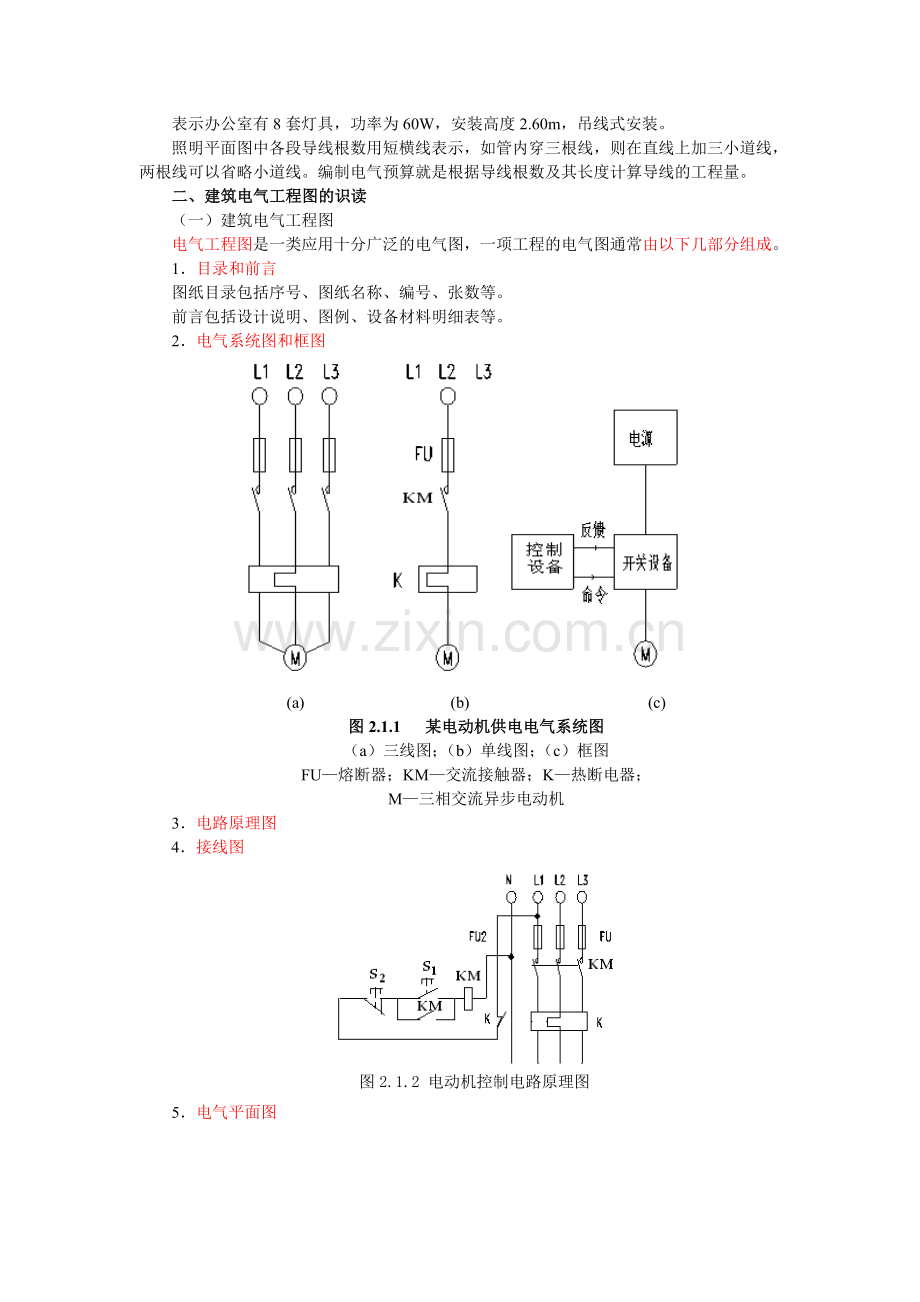

表示办公室有8套灯具，功率为60W，安装高度2.60m，吊线式安装。
照明平面图中各段导线根数用短横线表示，如管内穿三根线，则在直线上加三小道线，两根线可以省略小道线。编制电气预算就是根据导线根数及其长度计算导线的工程量。
二、建筑电气工程图的识读
（一）建筑电气工程图
电气工程图是一类应用十分广泛的电气图，一项工程的电气图通常由以下几部分组成。
1．目录和前言
图纸目录包括序号、图纸名称、编号、张数等。
前言包括设计说明、图例、设备材料明细表等。
2．电气系统图和框图

(a) (b) (c)
图2.1.1 某电动机供电电气系统图
（a）三线图；（b）单线图；（c）框图
FU—熔断器；KM—交流接触器；K—热断电器；
M—三相交流异步电动机
3．电路原理图
4．接线图
图2.1.2 电动机控制电路原理图

5．电气平面图

图2.1.3 电动机控制接线图（示出一次元件和主电路）
X—端子排；FU—熔断器；KM—接触器；
K—热继电器；M—电动机
电气平面图主要表示某一电气工程中电气设备、装置和线路的平面布置。它一般是在建筑平面图的基础上绘制出来的。常见的电气工程平面图有线路平面图、变电所平面图、电力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。

（二）电力和照明工程图
1．电力和照明供电系统图
2．总平面图
室外电气总平面图是表示某一工厂、企业外部供电电源和线路布置情况的平面位置简图。
图2.1.4所示是某工程室外电气总平面图。图中，电源进线为10kV架空线路，采用LJ-25mm2导线。10kV变电所安装2台SL7—250kVA的变压器。
另有一台自备柴油发电机(400V，200kV)未画出。

图2.1.4 室外电气总平面示例 图2.1.5 XX工程电气系统图
T1、T2—配电变压器，10/0,4KV,250kVA
G—自备柴油发电机,400V,200KW
3.电力和照明平面布置图

Q——组合开关；HZ1-25/3 QS——刀开关；HD-400/31
FU——熔断器；RL1-15/15A QF——空气开关；DZ-100/330
图2.1.8 照明配电箱电气系统图示例 图2.1.9电力配电箱电气系统图示例
在电力、照明电气工程图中，配电箱电气系统图是不可缺的图。
（三）电气照明平面布置图
电气照明平面布置图是建筑设计单位提供给施工单位、使用单位从事电气照明安装和电气照明维护的电气图。
4．接线方式的表示方法
照明器、插座等通常都是并联接于电源进线的两端，火线（相线）经开关至灯头，零线直接接灯头，保护地线与灯具金属外壳相连接。在一个建筑物内，灯具、插座等很多。通常采用两种方式连接，一种是直接接线方法，一种是共头接线法。共头接线法虽然耗用导线较多，但是接线可靠，是广泛采用的的安装接线法方法。

（四）照明工程示例图阅读。
2．供电系统和电源配电箱

图2.1.12 第6层照明供电系统图
第6层电气照明主要设备材料 表2.1.8
序号
名称
型号规格
单位
数量
备注
1
配电箱
XM1 16
个
1
悬挂式安装
2
单管荧光灯
Y -40W
个
12

3
单管荧光灯
Y -30W
个
1

4
双管荧光灯
Y -2×40W
个
6

5
壁灯
B -2×40W
个
4
类型由使用单位确定
6
花灯
H -6×40W
个
1
类型由使用单位确定
7
吸顶灯
J -40W
个
6

8
吊扇
1200mm
个
6

9
插座
220V,3A
个
5

10
翘板式单联开关
220V,3A
个
19

11
翘板式双联开关
220V,3A
个
1

12
橡皮经缘导线
BX-10mm2
km
0.1

13
塑料绝缘导线
BV-6mm2
km
0.2
管线长度为概算，下同
14
塑料绝缘保套线
BV-2.5mm2
km
1.1

15
钢管
SC25
m
10

16
阻燃塑料管
PVC20
m
100

17
阻燃塑料管
PVC15
m
550

（五）电力平面布置图和配电系统图
对于一般的建筑工程，电力工程与照明工程相比，其工程量、其复杂程度要大得多。但是，电力设备一般比照明灯具等要少；电力设备一般布置在地面或楼面上，而照明灯具等需要采用立体布置；电力路线一般采用三相供电，而照明路线的导线根数一般很多；电力线路采用穿管配线的方式多，而照明线路配线方式要多样一些。由于这些原因，使得电力平面图布置图较电气照明平面布置图在形式上简单得多。
另外，电力设备的控制比照明设备的控制要复杂得多，电力控制图有其本身的特点，已不属于平面图的范畴。
（六）电力工程示例图阅读
图2.1.14所示的某车间电力平面布置图。

图2.1.14 ××车间电力平面布置图

图2.1.15 ××车间电力干线配置图
××车间电力干线配置表 表2.1.19
线缆号
线缆型号及规格
连接点
长度（m）
附注
Ⅰ
Ⅱ
0
VLV-3×185+1×70
42号杆
0号配电柜
150
电缆沟敷设
1
BLX-3×70+1×35
0号配电柜
1、2号配电箱
18
CP
2
BLX-3×95
0号配电柜
3号配电箱
35
CP
3
BLX-3×120+1×50
0号配电柜
4号配电箱
40
CP
4
BLX-3×50
4号配电箱
5号配电箱
50
CP
2．电力配电箱
这个车间一共布置了6个电力配电柜、箱，其中：
0号配电箱为总配电柜，布置在右侧配电间内，电缆进线，3回出线分别至1、2号，3号，4、5号电力配电箱：
1号配电箱，布置在主车间，4回出线；
2号配电箱，布置在主车间，3回出线；
3号配电箱，布置在辅助车间，2回出线；
4号配电箱，布置在主车间，3回出线；
5号配电箱，布置在主车间，3回出线。
3．电力设备
图中所描述的电力设备主要是电动机，各种电动机按序编号为1～15，共15台电动机。
图中分别表示了各电动机的位置，电动机的型号、规格等。
由于这个图是按比例绘制的，因此，电动机的位置可用比例尺在图上直接量取。必要时还应参阅有关的建筑基础平面图、工艺图等来确定。
电动机的型号、规格等标注在图上。例如：
“”——此为3号电动机，电动机型号为Y型，额定容量4kW；“”—— 此为4号电动机，电动机型号为YR型（绕线型异步电动机），额定容量40kW。
（七）电力配电系统图

图2.1.16 ××车间1号分配电箱杨电系统图
（八）防雷和接地电气工程图
（1）建筑物防雷分类
按照建筑物的功能，特点及重要程度。从分类要求出发，建筑物防雷分类见表2.1.10。
建筑物的防雷分类 表2.1.10
类别
建筑物种类
一类防雷建筑物
a.具有特别重要用途的建筑物。如国家级的会堂、办公建筑、大型博览建筑；特等火车站；国际性的航空港、通讯枢纽、国宾馆、大型旅游建筑等。
b.国家级重点文物保护的建筑物和构筑物。c.超高层建筑物。
二类防雷建筑物
a.重要的或人员密集的大型建筑物。如部、省级办公楼；省级大型的集会、博展、体育、交通通讯、广播、商业、影剧院建筑等。
b.省级重点文物保护的建筑物和构筑物。
c.19层及以上的住宅建筑和高度超过50m的其他民用和一般工业建筑物。
三类防雷建筑物
a.根据建筑物年计算雷击次数为0.01及以上并结合当地情况确定需要防雷的民用及一般工业建筑物
b.建筑群中高于其他建筑或处于边缘地带的高度为20m及以上的民用和一般工业建筑物；
建筑物超过20m的突出物体。在雷电活动强烈地区其高度可为15m以上，少雷区其高度可为25m以上。
c.高度超过15m的烟囱、水塔等孤立的建筑物或构筑物。在雷电活动较弱的地区，其高度可为20m以上。
d.历史上雷害事故较严重地区的建筑物或雷害事故较多地区的较重要建筑物。
（2）建筑物防雷的一般措施
通常情况下，建筑物既要防直击雷，还要放感应雷和雷电波侵入。
1）避雷针防雷法。
2）法拉第笼式防雷法。它是将被保护的建筑物用垂直和水平的铜带或钢筋密集地包围起来，形成一个保护笼。在具体的施工中，一般利用建筑物混凝土内部的结构钢筋作为笼式避雷网。。

3）混合防雷法。就是上述两种方法的综合利用，除利用结构内部的钢筋组成笼式包围建筑外，同时在屋顶上由避雷带与多根避雷针组成的防雷系统
4）消雷器防雷法。就是增大消雷装置电晕电流的方法，中和雷云电荷以减弱雷电活动。随着这种方法的理论和实践的成熟，特别是半导体小长针消雷器的研制成功，使消雷器防雷法的应用越来越广。
5）防感应雷的措施。为了防止静电感应而产生火花，建筑物内部的金属物（如设备的外壳、金属管道、金属框架、电缆的金属外皮以及钢架等）和突出屋面的金属物、均应可靠的接地。其工频接地电阻不应大于10W。
2．建筑物防雷电气工程图的阅读
图2.1.17是一般结构房屋避雷带布置图。

图2.1.17 建筑物避雷带布置图
。
图2.1.18是某一高层建筑物防雷平面布置图，这个图具有一定的典型性。
从这个图可以看出，屋顶避雷带分为两圈，外圈沿女儿墙安装，内圈沿屋顶四周安装。内圈所保护的建筑物为机房，高出屋顶4.5m（由标高确定，36.5-32=4.5m）。
避雷带及引下线均采用Φ10mm的圆钢，内外两避雷带用一20×3mm的扁钢相互连接，使之构成一个整体。连接点为两处。
避雷带设两个相对对立的接地网，接地网的接地电阻分别为10W。

图2.1.18 ××建筑物防雷平面布置图
说明：a.避雷带外圈屋顶女儿墙顶安装，内圈沿机房四周边缘安装，均采用Φ10mm圆钢，高出顶面10mm；
b．避雷带每隔1000mm安装一支节点，节点式样另见大样图；
c．内外两圈避雷带用一20×30扁钢焊接（共2处）；
d．避雷带两处引下线采用Φ10mm圆钢，且与接地网连接，两接地网接到电阻分别为10W。
3．电气接地系统图
图2.1.19是几种保护接地方式的接地电气系统图。

图2.1.19 保护接地电气系统图
（a）TN-S方式 （b）TN-C方式 （c）TN-C-S方式 （d）TT方式 （e）IT方式
（3）TN-C-S方式，即四线半制方式。
（5）IT方式，即经高阻接地方式。

第二节 电气安装工程施工技术
一、 配电柜的安装

图2.1.21 配电柜螺栓固定安装图

三、配电箱的安装
配电箱是指定型成品配电箱，如动力配电箱、计量箱和通用控制箱柜等，箱内的仪表、开关、电器等元器件均由制造厂配置。配电箱主要有悬挂式、嵌墙式和落地式三种安装方式。

图2.1.25 配电箱的落地式安装
四、护套线的敷设

五、线管配线
将绝缘导线穿在管内敷设，称为线管配线。线管配线有两种敷设方式：将线管直接敷设在墙上或其它明露处，称明管配线（明设）；把线管埋设在墙、楼板或地坪内及其它看不见的地方，称暗管配线（暗设）。

（四）线管的敷设
1.明配线管

图2.1.28 明配管沿墙敷设和吊装敷设的一般做法

2. 暗配线管

图2.1.30 线管在木模板上的固定 图2.1.31 线管和灯头在空心楼板内的敷设

图2.1.32 灯头盒在木模板上的固定 图2.1.33 灯头盒在现浇板内的敷设

六、电缆的敷设
电缆的敷设方式较多，一般常用的有直接埋地敷设、电缆沟敷设、排管敷设和室内外明敷设等。
1. 敷设要求
（1）埋设深度 电缆应埋设在冻土层以下。一般地区的埋设深度不应小于0.7m，农田中不应小于1m，如不能满足要求时，应采取保护措施。
（2）敷设间距 多根电缆并排敷设时，应具有一定间距。10KV及以下的电力电缆及不同回路的多条电缆直埋时，其间距应符合图2.1.36中的数据。

图2.1.36电缆直接埋地的敷设方法
第三节 电气工程计量与计价
一、定额工程量计算规则和定额的使用说明
（一）总则
3．本规则的计算尺寸，以设计图纸表示的或设计图纸能读出的尺寸为准。除另有规定
外，工程量的计算单位应按下列规定计算。
（1）以体积计算的为立方米（m3）。
（2）以面积计算的为平方米（m2）。
（3）以长度计算的为米（m）。
（4）以重量计算的为吨（t）。
（5）以台（套或件等）计算中的为台（套或件等）。
汇总工程量时，其准确度取值：m3、m2 、m以下取两位；t以下取三位；台（套或件等）取整数，两位或三位小数后的位数按四舍五入法取舍。
（二）变压器安装
（三）配电装置安装
（四）母线及绝缘子
低压封闭母线槽

（1）封闭插接式母线安装不分铜导体和铝导体一律按其定额电流大小划分定额子目。
（2）每段母线槽之间的按地跨接线已含在定额内，不应另行计算。接地母线规格设计有要求与定额不符时可以换算。
（3）封闭插接式母线进出分线箱安装按其定额电流大小划分定额子目。
（五）控制设备及低压电源

1．各种控制（配电）屏、柜与其基础槽钢的固定方式，定额中均按综合考虑。不论其与基础连接采用螺栓还是焊接方式，均不作调整。柜、屏及母线的连接加因孔距不符或没有留孔，可另行计算。
2．各种控制（配电）屏、柜、台多数采用镀锌扁钢接地。
3．各种屏、柜、箱、台安装定额，均未包括端子板的外部接线工作内容，应根据设计图中的端子规格、数量，另套“端子外部接线”定额。
4．各种配电装置的安装定额中不包括母线配制和基础槽钢（角钢）安装，应另套有关定额。
13．盘柜配线分不同规格，以“m”为计量单位。
配线长度L=盘柜半周长×出线回路数
14．盘、箱、柜的外部进出线预留长度按表2.1.20计算。
盘、箱、柜的外部进出线预留长度 表2.1.20
单位：m/根
序号
项目
预留长度
说明
1
各种箱、柜、盘、板、盒
高+宽
盘面尺寸
2
单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器
0.5
从安装对象中心算起
3
继电器、控制开关、信号灯、按钮、熔断器等小电器
0.3
从安装对象中心算起
4
分支接头
0.2
分支线预留
（六）蓄电池
（七）电机检查接线及调试
本定额中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线。两种的相应定额中的电机功率系指电机的额定功率。定额接线划分：单台电机重量在3t以下的为小型电机，单台电机重量在3t以上到30t的为中型电机，单台电机重量在30t以上的为大型电机。
2．各种电机的检查接线、规范要求均需配有相应的金属软管，如设计有关规定的按设计规格和数量计算，设计没有规定时，平均每台电动机配金属软管1~1.5米（平均1.25米）。金属软管活接头(2.04个)，电机的电源线为导线时，应执行本册的压（焊）接线端子定额。
3．电机干燥：电机干燥由当时的气候条件而定，为了便于编制预算，与检查接线分开。对于电机干燥定额只能平均考虑，本定额只考虑一次干燥所需的工、料、机消耗量。如需多次干燥时，定额允许调整，即按干燥次数计算干燥费用。

8．电动机系统的电气调试（掌握低压交流异步电动机调试“定额P285）
定额包括的工作内容：电动机本体，配电设备，启动设备，保护装置，测量仪表及二次回路的试验调整工作。
（八）电缆

本定额的电缆敷设定额适用于10ＫＶ以下的电力电缆和控制电缆敷设，厂外电缆敷设工程按有关定额另计工地运输。
1.电缆在一般山地、丘陵地区敷设时，其定额人工含量乘以系数1.30。该地段所需的施工材料如固定桩、夹具等按实另计。
2.本章的电力电缆头定额均铝芯电缆考虑，铜芯电力电缆头按同截面电缆头定额乘以系数1.20，双屏蔽电缆头制作安装人工含量乘以系数1.05。
3.电力电缆敷设定额均按三芯（包括三芯接地）考虑的，5芯电力电缆敷设定额乘以系数1.30，6芯电力电缆敷设定额乘以1.60，每增加一芯定额增加30%，以此类推。单芯电力电缆敷设按同截面电缆定额乘以系数0.67。
4.钢制桥架主结构设计厚度大于3mm时，定额人工和机械台班含量分别乘以系数1.20。
5.不锈钢桥架按本章钢制桥架定额乘以系数1.10执行。
6.电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
横穿道路，按路基宽度两端各增加2m。
垂直敷设时，管口距地面增加2m。
穿过建筑物外墙时，按基础外缘以外增加1m。
穿过排水沟时，按沟壁外缘以外增加1m。
7.电缆保护管埋地敷设，其土方量凡有施工图注明的按施工图计算;无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。
8.电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以此类推。
9.电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按表2.1.21规定增加附加长度。
电缆敷设的附加长度表 2.1.21
序号
项目
预留长度(附加)
说明
1
电缆敷设驰度、波形弯度、交叉
2.5%
按电缆全长计算
2
电缆进入构筑物
2.0m
规范规定最小值
3
电缆进入沟内或吊架时引上(下)预留
1.5m
规范规定最小值
4
变电所进线、出线
1.5m
规范规定最小值
5
电力电缆终端头
1.5m
规范规定最小值
6
电缆中间接头盒
两端各留2.0m
规范规定最小值
7
电缆进控制、保护屏及模拟盘等
高+宽
按盘面尺寸
8
高压开关柜及低压配电盘、箱
2.0m
盘下进出线
9
电缆至电动机
0.5m
从电机接线盒算起
10
厂用变压器
3.0m
从地坪算起
11
电缆绕过梁柱等增加长度
按实计算
按被绕物的断面情况计算增加长度
12
电梯电缆与电缆架固定点
每处0.5m
规范最小值
10.电缆终端头及中间均以“个“为计量单位。电力电缆和控制电缆均按一根电缆有两个终端头考虑。
（九）防雷及接地装置
防雷及接地装置由接闪器、引下线、接地体三大部分组成。
各部分工程量计算规则如下：
1.接地极制作安装以“根“为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，安装包括打入地下与主接地网焊接。若设计有管帽时，管帽另按加工件计算。
2.接地母线敷设，按设计长度以“m”为计量单位计算工程量。接地母线敷、避雷线敷设，均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。计算主材费时应另增加规定的损耗率。
3.接地跨接线（接地母线遇有障碍时，需跨越而相连的接头线）以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4.避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算，避雷针装在构筑物上，装在金属设备或鑫属容器上定额均不包括构筑物等本身的安装。
5.半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应定额。装置本身由设备制造厂成套供货，接地引下线安装可另外套用相应定额。
6.利用建筑物内主筋作接地引下线安装以“10”为计量单位，每一柱子内按焊接2根主筋考虑，如果焊接主筋数超过两根时，可按比例调整，连接方式采用焊接。
7.断接卡子制作安装以“套“为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8.高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”定额。
9.均压环敷设以“m”为单位计算，主要考虑利用圈梁内主筋作均压环接地连线，焊接按2根主筋考虑，超过2根时，可按比例调整。长度按设计需要窗数进行计算。均压接地的圈梁中心线长度，以延长米计算。
10.钢、铝窗接地以“处”为计量单位，按设计规定接地的金属窗数进行计算。
11.柱子主筋与圈梁连接以“处”为计量单位。每处按2根主筋与2根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过2根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。如果采用明敷圆钢或扁钢作建筑物的均压带时，可执行户内接地母线敷设定额。
12.独立避雷针的加工制作执行本册“一般铁构件”制作定额。
（十）10kV以下架空配电线路
（十一）电气调整试验
6.送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。
送配电设备系统调试，适用于各种供电回路（包括照明供电回路）的系统调试。凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不包括闸刀开关、保险器），均按调试系统计算。移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。
8.变压器系统调试，以每个电压侧有一台断路器为准。多于一个断路器的按相应电压等级送配电设备系统调试的相应定额另行计算。
9.干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。
12.自动装及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下：
（1）备用电源自动投入装置，按连锁机构的个数确定备用电源自投装置系统数。一个备用厂有变压器，作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动投入装置调试时，应为两个系统。备用电动机自动投入装置亦按此计算。
（2）线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数。
13.接地网的调试规定如下：
（1）接地网接地电组的测定，一般的发电厂或变电站连为一体的母网，按一个系统计算；自成母网不与厂区母网相连的独立接地网，另按一个系统计算。大型建筑群各有自己的接地网（接地电阻值设计有要求），虽然在最后也将各接地网联一起，但应按各自的接地网计算，不能作为一个网，具体应按接地网的试验情况而定。
（2）避雷针接地电阻的测定。每一避雷针均有单独接地网（包括独立的避雷针、烟囱避雷针等）时，均按一组计算。
14.避雷器、电容器的调试，按每三相为一组计算；单个装设的亦近一组计算。
17.普通电动机的调试，分别按电机的控制方式、功率、电压，以“台”为计量单位。
18.可控硅调速直流电动机调试以“系统”为计量单位，其调试内容包括可控硅整流装置系统和直流电动机控制回路系统两个部分的调试。
19.交流变频调速电动机调试以“系统”为计量单位，其调试内容包括变频装置系统和交流电动机控制回路系统两个部分的调试。
20.微型电机系指功率在0.75kW以下的电机，不分类别，一律执行微电机综合调试定额，以“台”为计量单位。电机功率在0.75kW以上的电机调试应按电机类别和功率分别执行相应的调试定额。
21．一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定：
（1）配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”定额。
（2）每个用户房间的配电箱（板）上虽装的电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用。
（3）民用电度表的调整检验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得另外计算调试费用。
22．高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程），应按控制方式执行相应的电气调试定额。
（十二）配管配线
1.各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。定额中的电线管敷设、钢管敷设、防爆钢管敷设、塑料管敷设、金属软管敷设等项目的规格均按工程直径分别列项。
本定额中所指刚性阻燃管为刚性PVC管，管子的连接方式采用插入法连接，连接处结合面涂专用胶合剂，借口密封；所指的半硬质阻燃管是聚乙烯管，采用套接粘接法连接；所列的可挠性金属套管是指PU-ⅡKA，它是由镀锌钢带，钢带及电工纸构成的双层金属制成的可挠性电线、电缆保护套管。
2.定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量应另行计算。
3.管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单位“延长米”为计量单位计算。线路分支接头线的长度已综合考虑在定额中，不得另行计算。
照明线路中的导线截面大于或等于6mm2以上时，应执行动力线路穿线相应项目。
7.塑料护套线明敷工程量，应区别导线截面、导线芯线（二芯、三芯），敷设位置（木结构、砖混凝土结构、沿钢索），以单根线路“延长米”为计量单位计算。
8.线槽配线工程量，应区别导线截面，以单根线路“延长米”为计量单位计算。

12.动力配管混凝土地面刨沟工程量，应区别管子直径，以“延长米”为计量单位计算。
接线箱安装工程量，应区别安装表式（明装、暗装）、接线箱半周长，以“个”为计量单位计算。
13.接线盒安装工程量，应区别安装形式（明装、暗装）以“个”为计量单位计算。
14.灯具、明、暗开关、插座、按钮等的预留线，已分别综合在相应定额内，不另行计算。
配线进入开关箱、柜、板的预留线，按表2.1.28规定的长度，分别计入相应 的工程量。
配线进入箱、柜、板的预留板(每一根线) 表2.1.28
序号
项目
预留长度
说明
1
各种开关箱、柜、板
高+宽
盘面尺寸
2
单独安装(无箱、盘)的铁壳开关、闸刀开关、启动器、线槽进出线盒等
0.3m
从安装对象中心算起
3
由地面管子出口引至动力接线箱
1.0m
从管口算起
4
电源与管内导线连接(管内穿线与软、硬母线接点)
1.5m
从管口算起
5
出户线
1.5m
从管口算起
（十三）照明器具安装
1.普通灯具安装的工程量，应区别灯具的种类、型号、规格，以“套”为计量单位计算。
2.吊式艺术装饰灯具的工程量，应根据装饰灯具示意图集所示，区别不同装饰物以及灯体直径和灯体垂吊长度，以“套”为计量单位计算。灯体直径为装饰物的最大外缘直径，灯体垂吊长度为灯座底部到灯梢之间的总长度。
16.开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数，以“套”为计量单位计算。
17.插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔个数，以“套”为计量单位计算。
21.风扇安装的工程量，应区别风扇种类，以“台”为计量单位计算。
（十三）电梯电气装置
二、定额工程量计算规则和清单工程量计算规则的区别
１．在进行工程量清单编制时，清单工程量为实物量，不考虑预留长度。
２．在不须要考虑预留长度的清单工程量计算项目中，定额工程量计算规则和清单工程量计算规则相同。
三、定额计价方法
以下通过实例介绍定额计价方法
【例2.1.2】照明系统图和照明平面布置图如图2.1.37所示，计算某办公楼一层照明工程的含税工程造价。
设计说明：
1. 本工程为办公楼一层照明工程，层高3米；
2. 空调插座安装高度为距地2米，普通插座安装高度为距地0.3米；开关距地1.4米；
3. 配电箱距地1.4米；
4. 施工方案：所有导线接头设在开关盒、灯头盒、插座盒内，不另设接线盒。
5. 电缆进户时穿SC80钢管保护。
6. 未计价材价格表。见表2.1.28
未计价材价格表 表2.1.28
序号
材料名称
单价
备注
1
照明配电箱(尺寸：８００×５００)
1000元/台

2
SC80
50元/米

3
电缆VV22-3×16+1×10
40元/米

4
PVC20管
2元/米

5
BV4
2.5元/米

6
BV2.5
1.5元/米

7
双管吊链日光灯2*40W
50元/套

8
吊风扇
120元/台

9
单相三眼插座16A
10元/个

10
单相五眼插座10A
10元/个

11
双联跷板开关
10元/个

12
开关盒
2元/个

图2.1.37(a)照明系统图

图2.1.37(b)照明平面图
解:照明工程预算编制步骤：
1.工程量计算表
表2.1.29定额计价工程量计算表

序号
项目名称
工程量计算式
工程量
备注
1
照明配电箱
尺寸：800×500
1台

2
电缆沟挖填土
（20+50+5）×0.45
33.75m3

3
电缆沟铺砂盖砖
20+50+5
75m

4
电缆保护管SC80
1.5（外墙外）+0.9（埋地深度）+1.4（地面至配电箱高度）
3.8m

5
电缆敷设VV22-3×16+1×10
{(20+50+5+0.9×2+1.4)+(2+2电缆进入建筑物预留)+(2+2电缆进入低压配电箱预留)+(1.5×2电力电缆电力终端头预留)}×1.025(电缆敷设弛度、波形弯度、交叉)
91.4m

6
电缆头制安
1+1
2个

7
PVC20管敷设
N1:(3-1.4)+3+16-0.5+ (3-2) ×7 =27.1
N2: 1.4+3+16-3.5+0.3×7=19
N3:(3-1.4)+3+(16-2)+4×4.5+11×(3-1.4)=54.2
100.3m

8
管内穿线BV4
N1: 27.1×3+(1.3×3) 预留
85.2m

9
管内穿线BV2.5
N2: 19×3+1.3×3预留=60.9
N3:(3-1.4)×2+3×2+(16-2)×2+4×(1.5×2+1.5×3+1.5×4) +7×(3-1.4)×2+4×(3-1.4) ×4+(1.3×2) 预留=132.2
193.1m

`10
双管吊链日光灯
2*40W
8套

11
吊风扇

4套

12
单相三眼插座16A

4个

13
单相五眼插座10A

4个

14
双联跷板开关

4个

15
开关、插座、灯头盒
4（开关盒）+4（空调插座盒）+8（灯头盒）+4（电扇出线口盒）
24个

16
送配电系统调试

1个系统

2.未计价材价格表(见表2.1.28)
3.分部分项工程预算表
分部分项工程预算表 表2.1.30
序号
定额编号
项目名称
单位
数量
单价(元)
合价(元)
主材
人工
材料
机械
主材
人工
材料
机械
1
C2-309
照明配电箱
台
1
1000
107.64
45.03

1000
107.64
45.03

2
C2-994
电缆沟挖填土
米3
33.75

21.84

737.1

3
C2-1002
电缆沟铺砂盖砖
100米
0.75

229.98
799.47

172.49
599.6

4
C2-1246
电缆保护管SC80
100米
0.038

1418.64
551.17
131.4

53.91
20.94
4.99

SC80主材
米
3.92
50

196

5
C2-768
电缆敷设VV22-3×16+1×10
100米
0.9

254.7
303.25
8.64

229.23
272.93
7.78

VV22-3*16+1*10主材
米
90.9
40

3636

6
C2-776
电缆头制安
个
2

21.12
77.52

42.24
155.04

7
C2-1341
PVC20管敷设
100米
1.003

284.76
35.11

285.61
35.22

PVC20管主材
米
106.3
2

212.6

8
