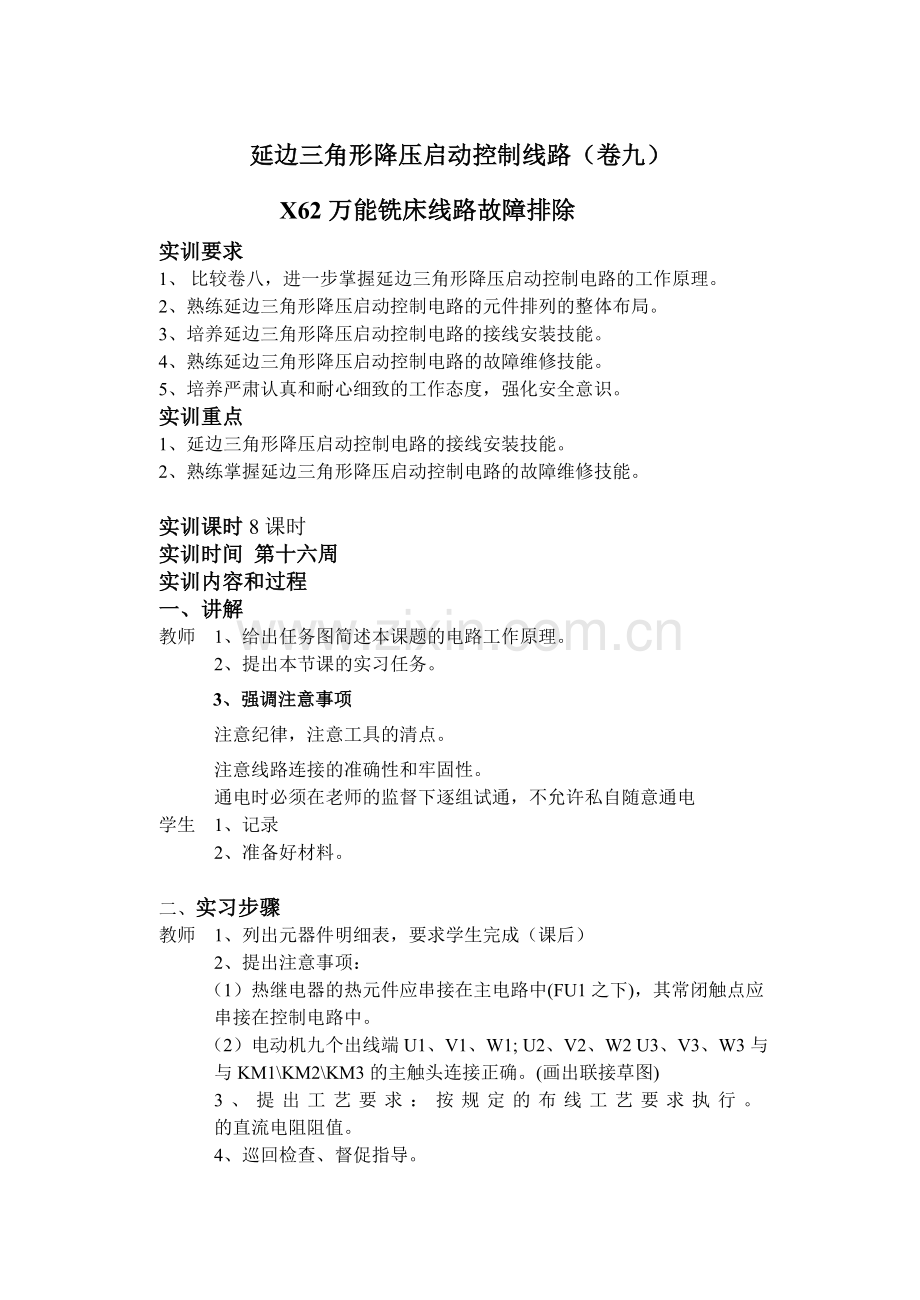

延边三角形降压启动控制线路（卷九）
X62万能铣床线路故障排除
实训要求
1、 比较卷八，进一步掌握延边三角形降压启动控制电路的工作原理。
2、熟练延边三角形降压启动控制电路的元件排列的整体布局。
3、培养延边三角形降压启动控制电路的接线安装技能。
4、熟练延边三角形降压启动控制电路的故障维修技能。
5、培养严肃认真和耐心细致的工作态度，强化安全意识。
实训重点
1、延边三角形降压启动控制电路的接线安装技能。
2、熟练掌握延边三角形降压启动控制电路的故障维修技能。

实训课时8课时
实训时间 第十六周
实训内容和过程
一、讲解
教师 1、给出任务图简述本课题的电路工作原理。
2、提出本节课的实习任务。
3、强调注意事项
注意纪律，注意工具的清点。
注意线路连接的准确性和牢固性。
通电时必须在老师的监督下逐组试通，不允许私自随意通电
学生 1、记录
2、准备好材料。

二、实习步骤
教师 1、列出元器件明细表，要求学生完成（课后）
2、提出注意事项：
（1）热继电器的热元件应串接在主电路中(FU1之下)，其常闭触点应串接在控制电路中。
（2）电动机九个出线端U1、V1、W1; U2、V2、W2 U3、V3、W3与与KM1\KM2\KM3的主触头连接正确。(画出联接草图)
3、提出工艺要求：按规定的布线工艺要求执行。 的直流电阻阻值。
4、巡回检查、督促指导。

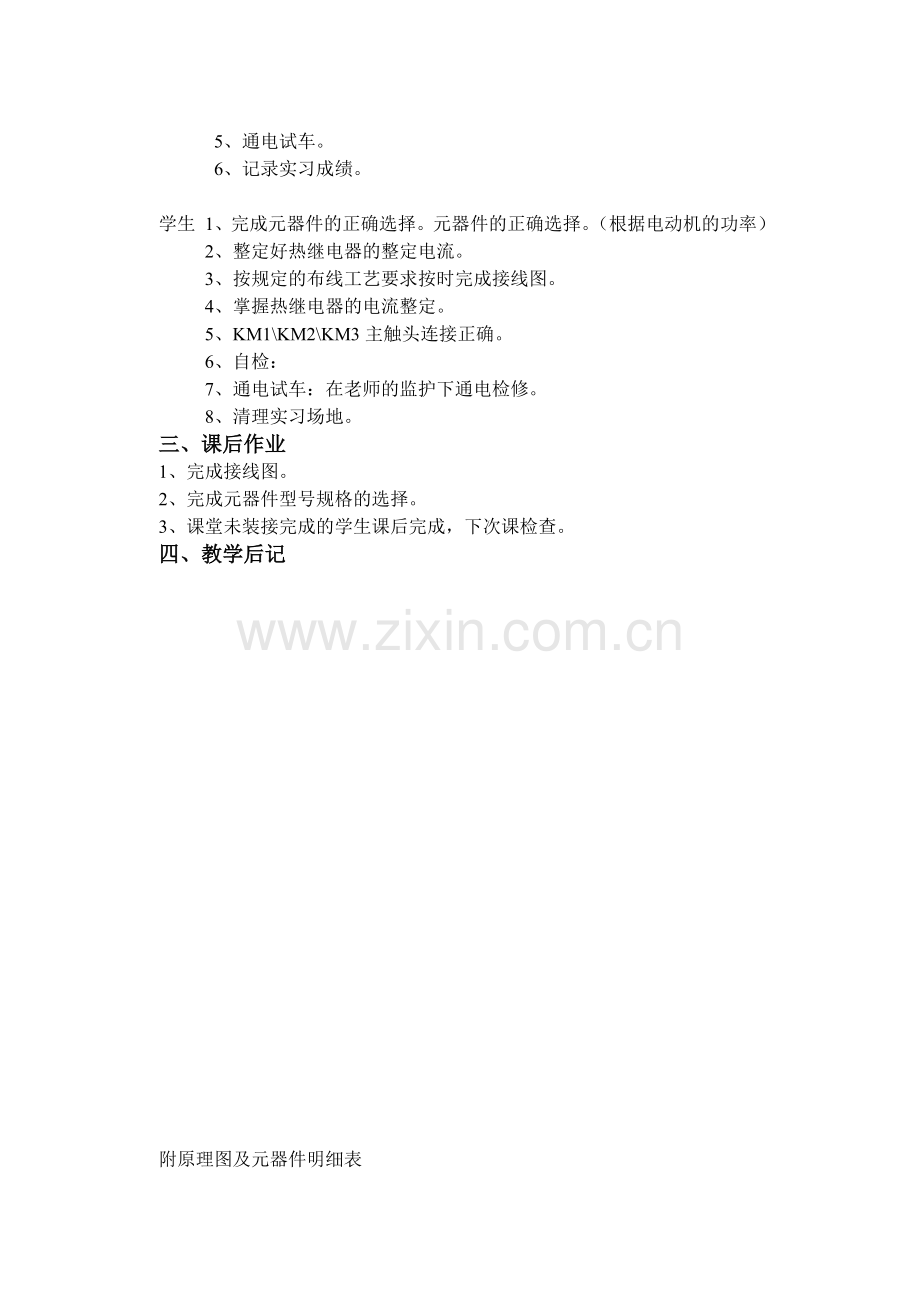

5、通电试车。
6、记录实习成绩。

学生 1、完成元器件的正确选择。元器件的正确选择。（根据电动机的功率）
2、整定好热继电器的整定电流。
3、按规定的布线工艺要求按时完成接线图。
4、掌握热继电器的电流整定。
5、KM1\KM2\KM3主触头连接正确。
6、自检：
7、通电试车：在老师的监护下通电检修。
8、清理实习场地。
三、课后作业
1、完成接线图。
2、完成元器件型号规格的选择。
3、课堂未装接完成的学生课后完成，下次课检查。
四、教学后记

附原理图及元器件明细表

元器件明细表：
代号
名称
型号规格
单位
数量
M
三相异步电动机
11KW
台
1
QS
组合开关
HZ10--60／3
只
1
FU1
螺旋式容断器
RL1--60／60
只
3
FU2
螺旋式容断器
RL1--15／4
只
2
KM1、KM2 KM3
交流接触器
CJ10--40／380
只
3
KT
时间继电器
JS—2A
只
1
FR
热继电器
JR16--40／3D
只
1
SB1--3
按钮
LA10--3H
只
1
XT
端子板
JX2--3015
条
2

主导线
BV6mm2

若干

控制导线
BV1mm2

若干

按钮线
BVR0.75mm2

若干
