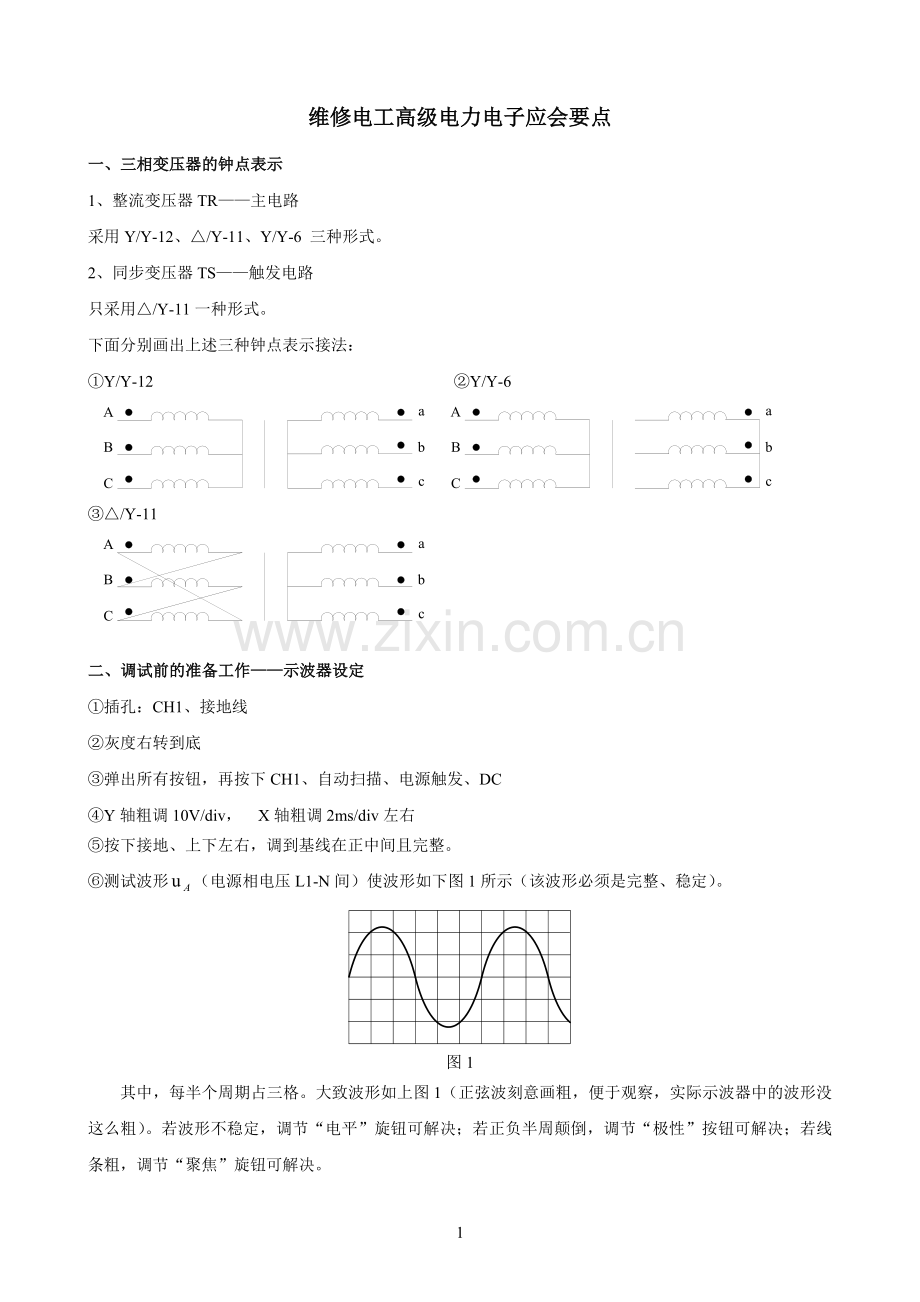

维修电工高级电力电子应会要点
一、三相变压器的钟点表示
1、整流变压器TR——主电路
采用Y/Y-12、△/Y-11、Y/Y-6 三种形式。
2、同步变压器TS——触发电路
只采用△/Y-11一种形式。
下面分别画出上述三种钟点表示接法：
①Y/Y-12 ②Y/Y-6

③△/Y-11

二、调试前的准备工作——示波器设定
①插孔：CH1、接地线
②灰度右转到底
③弹出所有按钮，再按下CH1、自动扫描、电源触发、DC
④Y轴粗调10V/div， X轴粗调2ms/div左右
⑤按下接地、上下左右，调到基线在正中间且完整。
⑥测试波形（电源相电压L1-N间）使波形如下图1所示（该波形必须是完整、稳定）。

图1
其中，每半个周期占三格。大致波形如上图1（正弦波刻意画粗，便于观察，实际示波器中的波形没这么粗）。若波形不稳定，调节“电平”旋钮可解决；若正负半周颠倒，调节“极性”按钮可解决；若线条粗，调节“聚焦”旋钮可解决。

三、按要求调试
1、脉冲选择（只有全控桥和双反星是双脉冲触发，其他都是单脉冲触发）。
2、测试、、波形，观察电源相序是否为正序（A→B→C→A）。
3、接通同步电源，测试、、（Y轴粗调向右转三~四档）。
4、调零，接通直流电源测，调节偏移电位器，使到初相位（）。
5、调节（控制电压），使的从变化。
6、接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
7、测试、、。
注意点：
（1）在示波器进行波形测试时，注意先接地线（黑线），再接测试线（红线）；遵循先进后出原则，拔去的时候，先拔去测试线（红线），再拔去地线（黑线）。
（2）在三相半波可控电路中，负载返回的这根线是接在整流变压器TR的二次侧中性点上。

四、五套考题的不同之处
4.2.1同前面调试步骤。
4.2.3选择“双脉冲”，其他同上。
4.2.4通过示波器右移到原点。
4.2.2脉冲初始相位，用来定（滞后180度）。
4.2.5选择“双脉冲”以及加测、、、、、。

五、接线注意要点
1、在接线前，检查“短路片”是否齐全。
2、主电路用大头线接线，触发电路用小头线连接。尽量每根导线不使用两个导线相接（由于实际接线中，没有足够长的导线，会使用两个短的串接成一根长的，此时应注意端口的处理。不要将金属接头裸露在外。）
3、按照主电路和触发电路依次接线

六、画波形图时注意
1、，，的画法：
→
→
→
4.2.1、4.2.2、4.2.3、4.2.5（除半控桥外）
在0度开始画正半周
在120度开始画正半周
在240度开始画正半周
4.2.4（半控桥）
2、在4.2.2三相半波可控整流电路（共阳极接法的电感负载）中画图注意的问题：
对应；对应；对应。
3、在4.2.3三相全控桥式整流电路和4.2.5双反星形可控整流电路中画图注意的问题：
脉冲为双脉冲，间隔为60度。
4、在4.2.5双反星形可控整流电路中画图还要注意的问题：
：正半周从0度开始；：正半周从120度开始；：正半周从240度开始；
：负半周从0度开始；：负半周从120度开始；：负半周从240度开始。

七、常见故障现象及故障分析
故障现象
故障原因
故障点
波形严重失真
负载连线开路或负载损坏
负载连线开路
、、波形错误
同步变压器二次侧公共端连线或对应的端子线开路
公共端连线开路（或a端连线开路）
脉冲不可调（白色电位器）
控制电位器连线开路或电位器损坏等
连线开路
没有脉冲
TC787集成块损坏或端连线或P端连线开路
P端开路
波形中3号波头失真
相关的A3，K3，P，开路或熔断器开路
熔断器开路
波形中2号、5号波头都失真（全控）
、到同步变压器二次侧C相连线开路或变压器二次侧C相损坏
、到同步变压器二次侧C相连线开路

八、示波器及实验台设备实物图

图2 示波器

图3 电力电子实训台

4.2.1 带电感负载的三相半波可控整流电路（共阴极）
1、调试步骤：
①正确连接电路，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择单脉冲。
③测试、、波形，观察电源相序是否为正序（A→B→C→A）。
④接通同步电源，测试、、（Y轴粗调向右转三~四档）。
⑤调零【白色旋转钮向左转到底】，接通直流电源测，调节偏移电位器调节偏移电位器【黑色的旋转钮】，使到初相位（），本题即120°，也就是示波器中显示占2格。
⑥调节（控制电压），使的从变化。
⑦接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
⑧测试、、。
2、画图注意事项：
①脉冲为单脉冲。
②→；→；→。
③当时，的波形在负半周是连续的。
3、波形参考答案：4.2.1 带电感负载的三相半波可控整流电路（共阴极）

10

4.2.2 带电感负载的三相半波可控整流电路（共阳极）
1、调试步骤：
①正确连接电路，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择单脉冲。
③测试、、波形，观察电源相序是否为正序（A→B→C→A）。
④接通同步电源，测试、、（Y轴粗调向右转三~四档）。
⑤调零【白色旋转钮向左转到底】，脉冲初始相位，用来定。滞后180°。在示波器中的脉冲位置应该是300°（30°【初始】+90°【题目给定】+180°【滞后】=300°【示波器中占五格】）
⑥调节（控制电压），使的从变化。
⑦接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
⑧测试、、。
2、画图注意事项：
①脉冲为单脉冲。
②的波形在负半周。当时，的波形在正半周是连续的。
③对应，对应，对应 ④→；→；→。
3、波形参考答案：4.2.2 带电感负载的三相半波可控整流电路（共阳极）

4.2.3 带电感负载的三相全控桥整流电路
1、调试步骤：
①正确连接电路，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择双脉冲。
③测试、、波形，观察电源相序是否为正序（A→B→C→A）。
④接通同步电源，测试、、（Y轴粗调向右转三~四档）。
⑤调零【白色旋转钮向左转到底】，接通直流电源测，调节偏移电位器【黑色的旋转钮】，使到初相位（），本题即120°，也就是示波器中显示占2格。
⑥调节（控制电压），使的从变化。
⑦接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
⑧测试、、。
2、画图注意事项：
①脉冲为双脉冲，其间隔为60°。
②→；→；→。
③当时，的波形在负半周是连续的。
3、波形参考答案：4.2.3 带电感负载的三相全控桥整流电路

4.2.4 带续流二极管的三相半控桥整流电路
1、调试步骤：
①正确连接电路，主电路和触发电路都采用△/Y-11，注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择单脉冲。
③测试、、波形，观察电源相序是否为正序（A→B→C→A）。
④接通同步电源，测试、、（Y轴粗调向右转三~四档）。并将通过示波器右移到原点。
⑤调零【白色旋转钮向左转到底】，接通直流电源测，调节偏移电位器【黑色的旋转钮】，使到初相位（），本题即210°，也就是示波器中显示占3格半。
⑥调节（控制电压），使的从变化。
⑦接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
⑧测试、、。
2、画图注意事项：
①脉冲为单脉冲。
②在0度开始画正半周，在120度开始画正半周，在240度开始画正半周。
③当时，的波形在负半周是断续的。
3、波形参考答案：4.2.4 带续流二极管的三相半控桥整流电路

4.2.5带平衡电抗器的双反星形可控整流电路（带电感负载）
1、调试步骤：
①正确连接电路，主电路采用Y/Y-12和Y/Y-6两种结构，并且注意主电路用大头线接线，触发电路用小头线接线。
②触发电路脉冲选择双脉冲。
③测试、、波形，观察电源相序是否为正序（A→B→C→A）。
④测试：正半周从0度开始；：正半周从120度开始；：正半周从240度开始；：负半周从0度开始；：负半周从120度开始；：负半周从240度开始。（依据题目要求测试相应波形）
⑤接通同步电源，测试、、（Y轴粗调向右转三~四档）。
⑥调零【白色旋转钮向左转到底】，接通直流电源测，调节偏移电位器【黑色的旋转钮】，使到初相位（），本题即120°，也就是示波器中显示占2格。
⑦调节（控制电压），使的从变化。
⑧接通主电源，测试，调节，使从变化，再调到考评员指定的角度。
⑨测试、、。
2、画图注意事项：
①脉冲为双脉冲，其间隔为60°。
②：正半周从0度开始；：正半周从120度开始；
：正半周从240度开始；：负半周从0度开始；
：负半周从120度开始；：负半周从240度开始。
③→；→；→。
3、波形参考答案：4.2.5带平衡电抗器的双反星形可控整流电路（带电感负载）
