插入式电磁流量计流量范围表及流速度表.doc

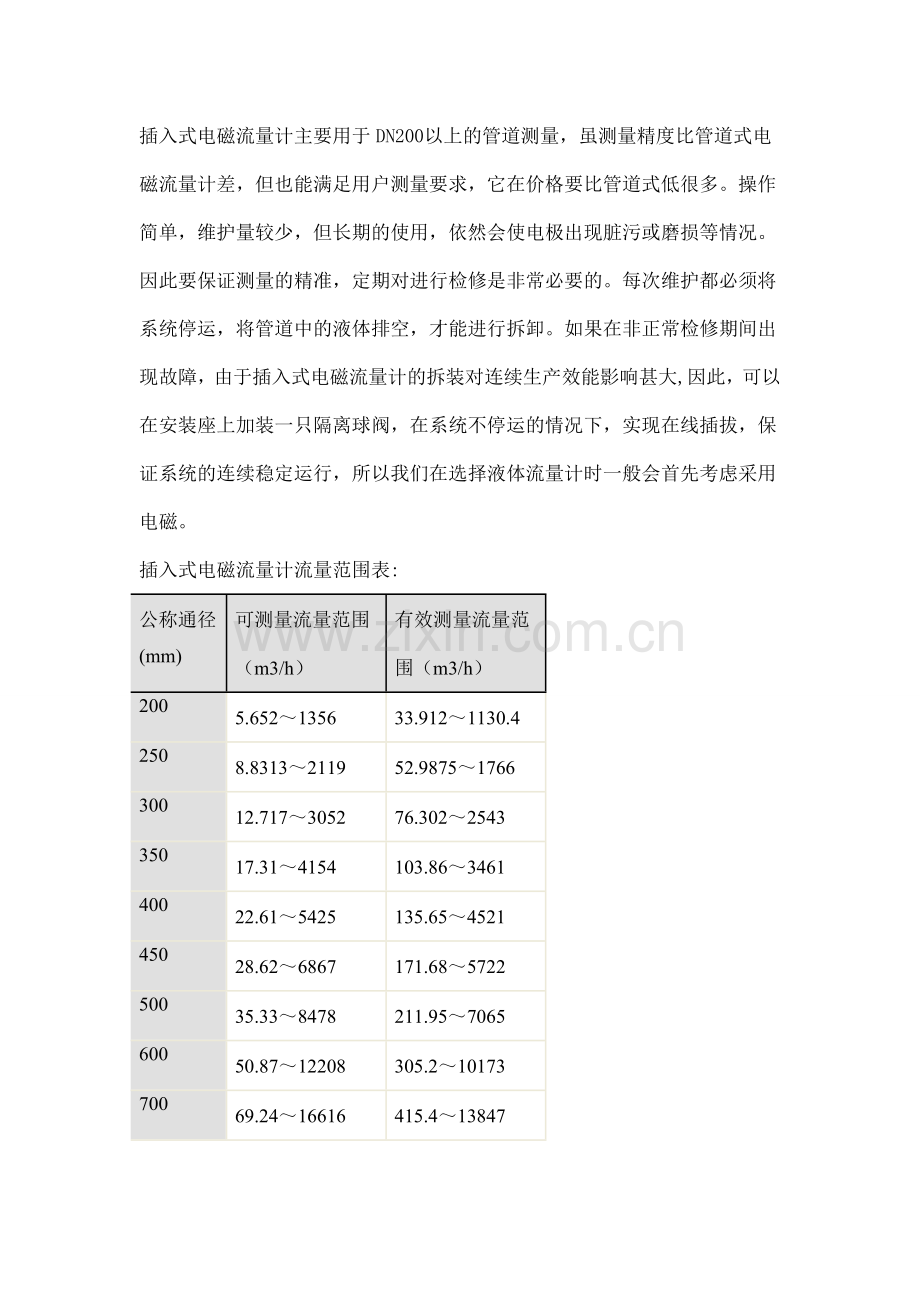

插入式电磁流量计主要用于DN200以上的管道测量，虽测量精度比管道式电磁流量计差，但也能满足用户测量要求，它在价格要比管道式低很多。操作简单，维护量较少，但长期的使用，依然会使电极出现脏污或磨损等情况。因此要保证测量的精准，定期对进行检修是非常必要的。每次维护都必须将系统停运，将管道中的液体排空，才能进行拆卸。如果在非正常检修期间出现故障，由于插入式电磁流量计的拆装对连续生产效能影响甚大,因此，可以在安装座上加装一只隔离球阀，在系统不停运的情况下，实现在线插拔，保证系统的连续稳定运行，所以我们在选择液体流量计时一般会首先考虑采用电磁。
插入式电磁流量计流量范围表:
公称通径(mm)
可测量流量范围（m3/h）
有效测量流量范围（m3/h）
200
5.652～1356
33.912～1130.4
250
8.8313～2119
52.9875～1766
300
12.717～3052
76.302～2543
350
17.31～4154
103.86～3461
400
22.61～5425
135.65～4521
450
28.62～6867
171.68～5722
500
35.33～8478
211.95～7065
600
50.87～12208
305.2～10173
700
69.24～16616
415.4～13847
800
90.44～21703
542.6～18086
900
114.46～27468
686.7～22890
1000
141.3～33912
847.8～28260
1200
203.5～48833
1221～40694
1400
277～66467
1662～55389
1600
361.8～86814
2171～72345
1800
457.9～109874
2747～91562

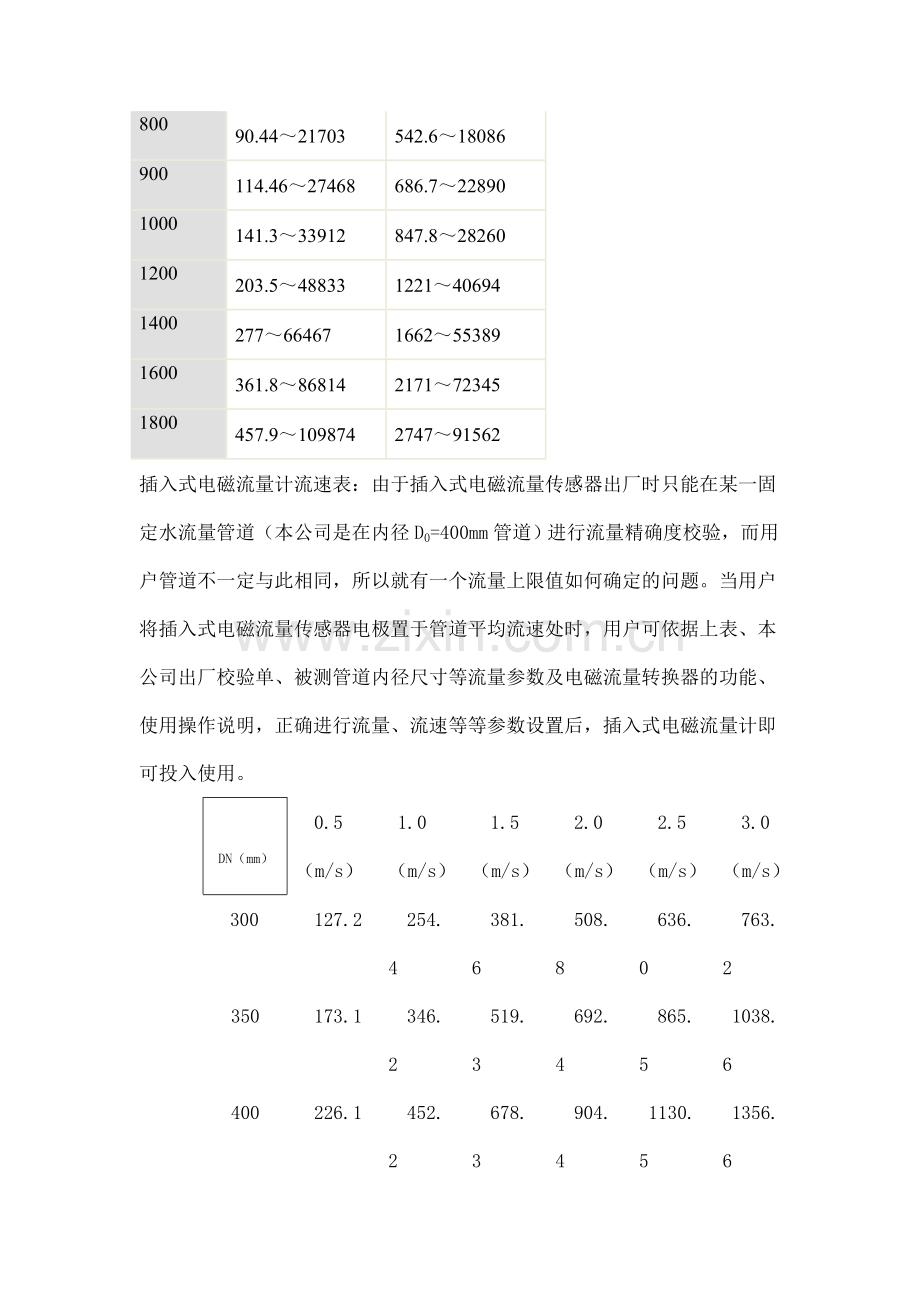

插入式电磁流量计流速表：由于插入式电磁流量传感器出厂时只能在某一固定水流量管道（本公司是在内径D0=400mm管道）进行流量精确度校验，而用户管道不一定与此相同，所以就有一个流量上限值如何确定的问题。当用户将插入式电磁流量传感器电极置于管道平均流速处时，用户可依据上表、本公司出厂校验单、被测管道内径尺寸等流量参数及电磁流量转换器的功能、使用操作说明，正确进行流量、流速等等参数设置后，插入式电磁流量计即可投入使用。

DN（mm）

0.5（m/s）
1.0（m/s）
1.5（m/s）
2.0（m/s）
2.5（m/s）
3.0（m/s）
300
127.2
254.4
381.6
508.8
636.0
763.2
350
173.1
346.2
519.3
692.4
865.5
1038.6
400
226.1
452.2
678.3
904.4
1130.5
1356.6
450
286.2
572.3
858.3
1144.6
1430.8
2574.9
500
353.3
706.5
1059.8
1413.2
1766.5
2119.8
600
508.7
1017.0
1526.0
2034.0
2544.0
3052.0
700
682.4
1385.0
2047.0
2730.0
3412.0
4094.0
800
904.3
1808.0
2713.0
3617.0
4522.0
5126.0
900
1145.0
2290.0
3435.0
4580.0
5725.0
6870.0
1000
1413.0
2826.0
4239.0
5652.0
7065.0
8478.0
1200
2034.0
4068.0
6102.0
8136.0
10170.0

1400

2770.0
5540.0
8310.0
11080.0
13850.0
