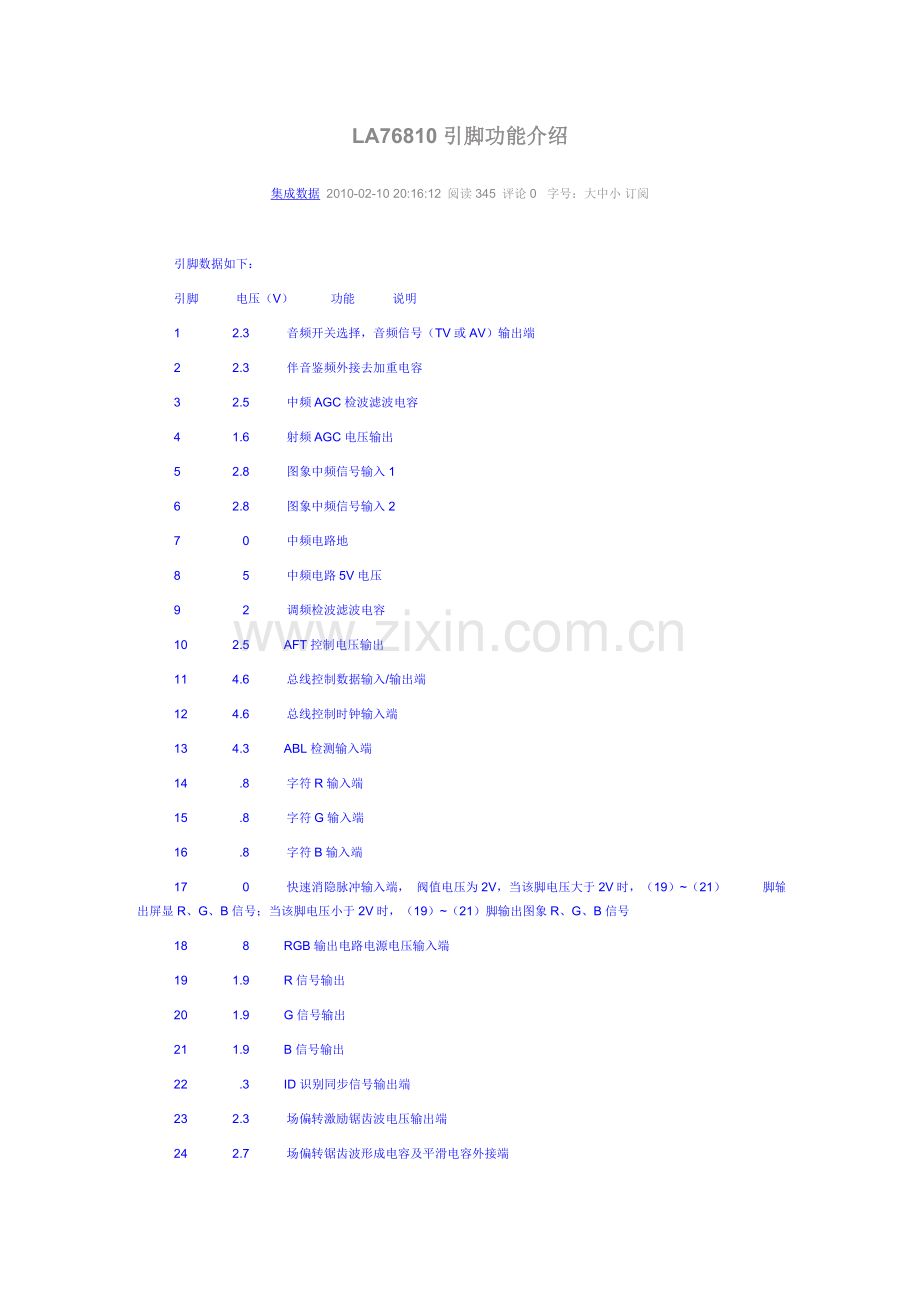

LA76810引脚功能介绍
集成数据 2010-02-10 20:16:12 阅读345 评论0   字号：大中小 订阅

引脚数据如下：
引脚          电压（V）          功能          说明
1               2.3          音频开关选择，音频信号（TV或AV）输出端
2               2.3          伴音鉴频外接去加重电容
3               2.5          中频AGC检波滤波电容
4               1.6          射频AGC电压输出
5               2.8          图象中频信号输入1
6               2.8          图象中频信号输入2
7                  0          中频电路地
8                  5          中频电路5V电压
9                  2          调频检波滤波电容
10             2.5          AFT控制电压输出
11             4.6          总线控制数据输入/输出端
12             4.6          总线控制时钟输入端
13             4.3          ABL检测输入端
14               .8          字符R输入端
15               .8          字符G输入端
16               .8          字符B输入端
17                0          快速消隐脉冲输入端， 阀值电压为2V，当该脚电压大于2V时，（19）~（21）          脚输出屏显R、G、B信号；当该脚电压小于2V时，（19）~（21）脚输出图象R、G、B信号
18                8          RGB输出电路电源电压输入端
19             1.9          R信号输出
20             1.9          G信号输出
21             1.9          B信号输出
22               .3          ID识别同步信号输出端
23             2.3          场偏转激励锯齿波电压输出端
24             2.7          场偏转锯齿波形成电容及平滑电容外接端

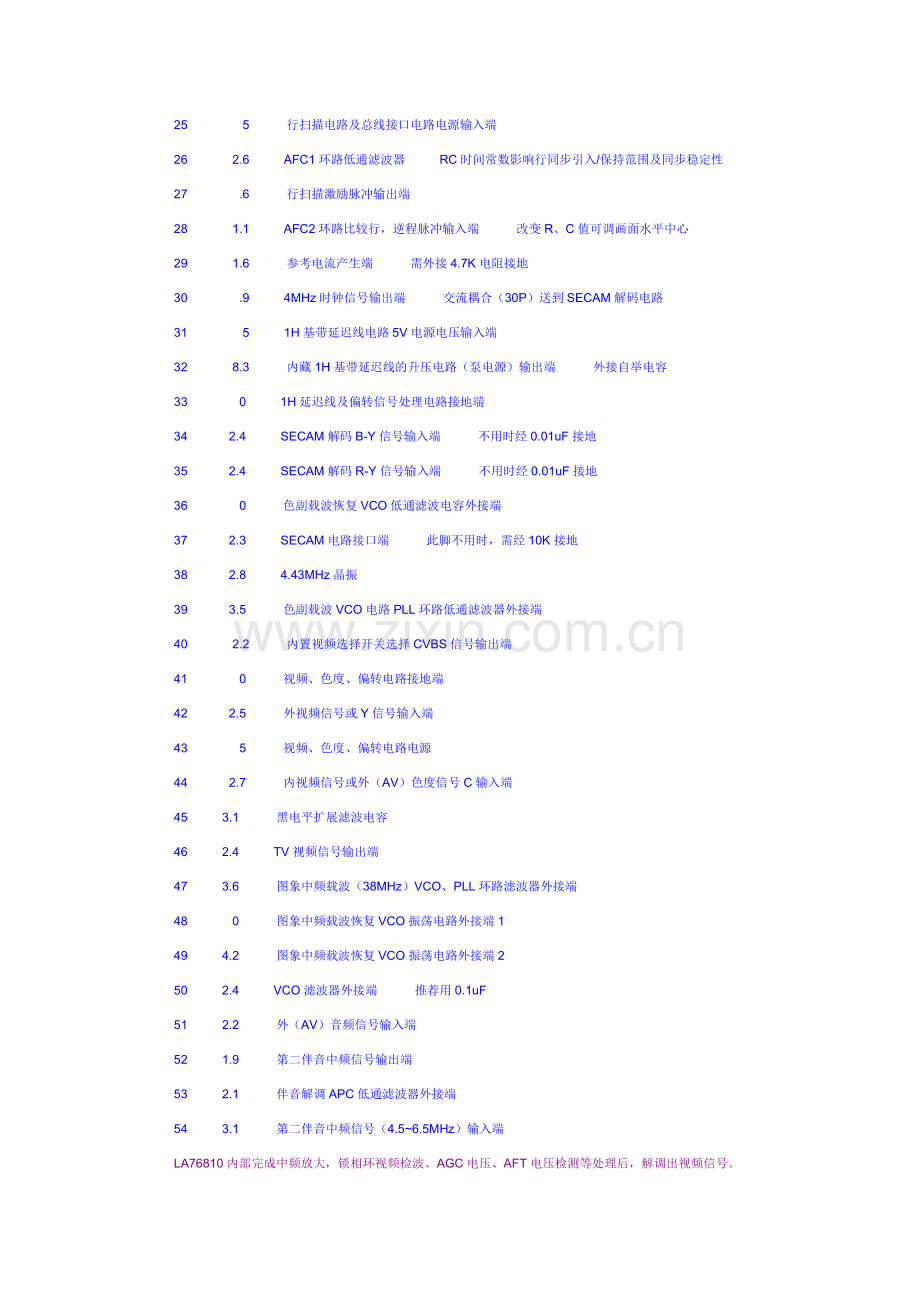

25                5          行扫描电路及总线接口电路电源输入端
26             2.6          AFC1环路低通滤波器          RC时间常数影响行同步引入/保持范围及同步稳定性
27               .6          行扫描激励脉冲输出端
28             1.1          AFC2环路比较行，逆程脉冲输入端          改变R、C值可调画面水平中心
29             1.6          参考电流产生端          需外接4.7K电阻接地
30               .9          4MHz时钟信号输出端          交流耦合（30P）送到SECAM解码电路
31                5          1H基带延迟线电路5V电源电压输入端
32             8.3          内藏1H基带延迟线的升压电路（泵电源）输出端          外接自举电容
33               0          1H延迟线及偏转信号处理电路接地端
34            2.4          SECAM解码B-Y信号输入端          不用时经0.01uF接地
35            2.4          SECAM解码R-Y信号输入端          不用时经0.01uF接地
36               0          色副载波恢复VCO低通滤波电容外接端
37            2.3          SECAM电路接口端          此脚不用时，需经10K接地
38            2.8          4.43MHz晶振
39            3.5          色副载波VCO电路PLL环路低通滤波器外接端
40             2.2          内置视频选择开关选择CVBS信号输出端
41               0          视频、色度、偏转电路接地端
42            2.5          外视频信号或Y信号输入端
43               5          视频、色度、偏转电路电源
44            2.7          内视频信号或外（AV）色度信号C输入端
45          3.1          黑电平扩展滤波电容
46          2.4          TV视频信号输出端
47          3.6          图象中频载波（38MHz）VCO、PLL环路滤波器外接端
48             0          图象中频载波恢复VCO振荡电路外接端1
49          4.2          图象中频载波恢复VCO振荡电路外接端2
50          2.4          VCO滤波器外接端          推荐用0.1uF
51          2.2          外（AV）音频信号输入端
52          1.9          第二伴音中频信号输出端
53          2.1          伴音解调APC低通滤波器外接端
54          3.1          第二伴音中频信号（4.5~6.5MHz）输入端
LA76810内部完成中频放大，锁相环视频检波、AGC电压、AFT电压检测等处理后，解调出视频信号。
LA76810内部集成的幅度切割电路从视频信号中分离出复合同步信号。通过脉冲整形电路再送到内部积分电路，分离出行、场同步信号。中频信号经视频检波后，输出第二伴音中频信号。
在TCL 2518E机型上测定
序号
 符号
 功能
直流电压（V）
序号
 符号
 功能
直流电压（V）
1
AUDIO
音频信号输出
2.2
28
FBP IN
沙堡脉冲输入
1.1
2
FM OUT
音频信号输出
2.3
29
REF
行振荡参考电压
1.6
3
IF AGC
中频AGC
2.5
30
CLK OUT
Secam解调时钟
0.2
4
RF AGC
射频AGC
1.6
31
1H dl vcc
基带延迟电源
4.5
5
IF IN
中频输入
2.8
32
1H dl out
基带延迟输出
6.7
6
IF IN
中频输入
2.8
33
1H dl gnd
基带延迟地
0
7
IF GND
中频地
0
34
Secam in
Secam基色输入
1.8
8
IF VCC
中频电源
5.0
35
Secam out
Secam基色输出
1.8
9
FM Filter
鉴频滤波器
1.7
36
C afc filter
彩色afc滤波器
3.7
10
AFT OUT
AFT输出
2.5
37
Secam interface
SECAM色副载波信号输出
2.3
11
SDA
IIC总线数据
4.6
38
X TAL
晶体振荡
2.8
12
SCL
IIC总线数据
4.6
39
Caf c filter
彩色afc滤波器
2.9
13
ABL
ABL控制
4.3
40
Sel video out
视频信号输出
2.2
14
R IN
红色字符入
0.8
41
V/c/def vcc
视频/彩色/偏转地
0
15
G IN
绿色字符入
0.8
42
EXT V IN/Y IN
外视频输入/S端子
2.5
16
B IN
蓝色字符入
0.8
43
V/C/DEF VCC
视频/彩色/偏转电源
5.0
17
BLANK in
字符消隐
0
44
Int vin/c in
内视频输入/S端子
2.7
18
RGB VCC
基色电源
7.9
45
BLACK STRECH
黑电平延伸
1.8
19
R OUT
R输出
1.9
46
Video out
视频输出
2.1
20
G OUT
G输出
1.9
47
VCO filter
中频VCO滤波
0.8
21
B OUT
B输出
1.9
48
VCO
中频VCO
4.2
22
Sync setup
复合同步输出
0.3
49
VCO
中频VCO
4.2
23
VER OUT
场输出
2.3
50
Pif filter
中频APC滤波
2.4
24
V ram alc
场锯齿波产生
1.4
51
Ext Audio
外部音频输入
1.7
25
H/bus Vcc
行电源
5.0
52
Sif out
伴音中频输出
1.9
26
AFC filter
行AFC滤波
2.6
53
SUND apc
伴音中频鉴滤波
2.1
27
HOR OUT
行驱动
0.7
54
SIF IN
伴音中频输入
3.1
引脚        功 能    工作电压/V        对地电阻（R×1KΩ）
                                          正测/Ω        反测/Ω
1        音频输出        2.0        3.9K        3.8K
2        调频输出        1.9        7.0K        8.5K
3        图象中频AGC滤波 2.1        7.4K        9.0K
4        RF AGC输出      3.5        6.8K        16K
5        图象中频输入    2.6        7.2K        8.2K
6        图象中频输入    2.6        7.2K        8.2K
7        地              0           0           0
8        中频电源        4.6        0.5K        0.5K
9        滤波            1.5        7.4K        9.5K
10        AFT输出        2.2        7.0K        8.8K
11        总线数据线     4.4        4.3K        5.5K
12        总线时钟线     4.3        4.3K        5.5K
13        自动亮度限制   3.9        5.6K        4.5K
14        R输入          0.5        7.2K        8.6K
15        G输入          0.5        7.2K        8.6K
16        B输入          0.5        7.2K        8.6K
17        消隐输入        0        3.4K        3.4K
18        RGB电源        7.2        0.7K        0.7K
19        R输出          2.0        5.5K        7.8K
20        G输出          1.9        5.6K        7.8K
21        B输出          2.0        5.5K        7.8K
22        同步分离输出   0.2        5.8K        8.0K
23        场输出         2.2        2.0K        2.0K
24        场锯齿波滤波   1.2        7.4K        8.6K
25        行电源         4.9        0.7K        0.7K
26        行AFC滤波      2.4        7.4K        9.1K
27        行输出         0.5        2.2K        2.1K
28        行逆程脉冲输入 0.8        7.2K        8.2K
29        VCO基准        1.4        4.9K        4.8K
30        4MHz时钟输出   0.1        5.4K        9.1K
31        电源           4.7        0.5K        0.5K
32        滤波           7.5        4.8K        ∞K
33        地               0          0          0
34        SECAM B-Y输入  1.6        7.5K        8.2K
35        SECAM R-Y输入  1.6        7.5K        8.4K
36        C-AFC滤波      3.5        7.8K        8.8K
37        FSC输出        2.1        7.0K        8.2K
38        4.43MHz晶振    2.5        7.6K        8.8K
39        色度APC滤波    2.7        7.5K        8.4K
40        视频输出       2.2        7.5K        9.0K
41        地               0          0           0
42        外接视频输入   2.3        7.6K        9.0K
43        V/C/D电源      4.7        0.5K        0.5K
44        视频输入       2.4        7.5K        9.1K
45        黑延伸滤波     1.6        7.5K        8.2K
46        视频输出       1.9        1.8K        1.7K
47        图象中频APC滤波0.9        7.5K        9.0K
48        视频检波       3.9        1.1K        1.0K
49        视频检波       3.9        1.1K        1.1K
50        VDO滤波        2.2        7.2K        9.0K
51        外接音频输入   1.6        7.5K        8.8K
52        伴音中频输出   1.6        7.2K        9.0K
53        伴音中频APC滤波1.9        7.4K        9.0K
54        伴音中频输入   2.8        7.6K        9.1K
LA76810故障速查表
  引 脚
    故 障 现 象
1
C122击穿引起有图无声
2
C121击穿引起有图无声
3
C120击穿引起有图无声、蓝屏正常，开路出现在开机时满屏大雪花点，变质，随后没声音、蓝屏
4
C119击穿搜台没反应，R119开路会引起无图无声搜台没反应
5
Z101不良引起图象均有雪花、无彩色、重影严重
6
Z101不良引起图象均有雪花、无彩色、重影严重
7
地
8
L102开路引起无图无声搜台没图象出现；C115、C116漏电、击穿均引起无图无声、搜台没图反应
9
R120开路引起无声音图象正常，C117击穿变质均引起无声音、有图象
10
C118变质击穿，出现图像在开机那一会儿清晰，过一会儿就没有了，好象是在微调
11
R241、R242开路均引起黑频无图无声把加速极电压调高
12
场副压缩、有回扫线、无蓝屏、有时还引起不开机
13
C408失效，出现图象上部分有黑点，左右各有一块黑斑 VD402击穿引起黑屏、有声音
14
在有信号的情况下如电压不正常，一般都是内部不良所致，需更换IC
15
在有信号的情况下如电压不正常，一般都是内部不良所致，需更换IC
16
在有信号的情况下如电压不正常，一般都是内部不良所致，需更换IC
17
无黑电平输入会引起点屏但有声音
18
R243开路会引起无图有声、黑屏；C245、C244漏电变质也会引起黑屏
19
RGB输出如有信号时，三个电压不正常，都需交换IC
20
RGB输出如有信号时，三个电压不正常，都需交换IC
21
GB输出如有信号时，三个电压不正常，都需交换I
22
正常为0.42V，电压过低，会引起搜台不存台，需换LA76810或CPU
23
无0.65V输出引起水平亮线须更换IC
24
C402、C403击穿会引起水平亮线、常线性不良
25
R400开路引起无图无声、不开机
26
R402开路、C407失效引起顶部扭曲；C407击穿出现行不同步
27
R409开路无图黑屏、有声音
28
VD411击穿也会引起无蓝屏、图象左右折叠的现象无声音；R413、R412开路出现无蓝屏、有噪声、有信号时有图有声
29
R273开路无图无声
30
未用
31
R27开路、C278漏电图象呈灰白色、色度暗淡、色度加到最高也一样
32
C273击穿、漏电出现图象呈绿蓝色
33
地
34
C275失效，图象呈绿蓝色，无红色
35
C274损坏影响不大
36
C210不良会使色彩时浓时淡
37
R268损坏影响不大
38
C209实效引起无彩色，G201坏也引起无彩色
39
C207击穿出现无声、有噪声无伴音
40
R260开路引起无AV图象
41
地
42
C211失效引起无AV信号无法输入
43
R270开路，水平亮线，有“沙沙”音
44
C204漏电击穿引起无图有声、黑屏、失效、无图象、搜不到台
45
C203失效，有图有声、但图象中间一条10cm左右宽的透明亮带
46
R201开路，无图无声、蓝屏；R202开路，图象下部有噪点，图象发白
47
C137失效引起在白的时候拖边，防一会儿，无图无声 ，单屏幕上有象钢丝网状的雪花点
48
T101失效会引起搜台不存他台，搜不到台
49
T101不能随便调整
50
C139击穿无图无声 ；R127 开路也引起无图无声 ；C139失效也会无图声
51
R814开路引起AV无伴音
52
R112、C125、C126任意一个失效都出现有图无声单有“沙沙”声
