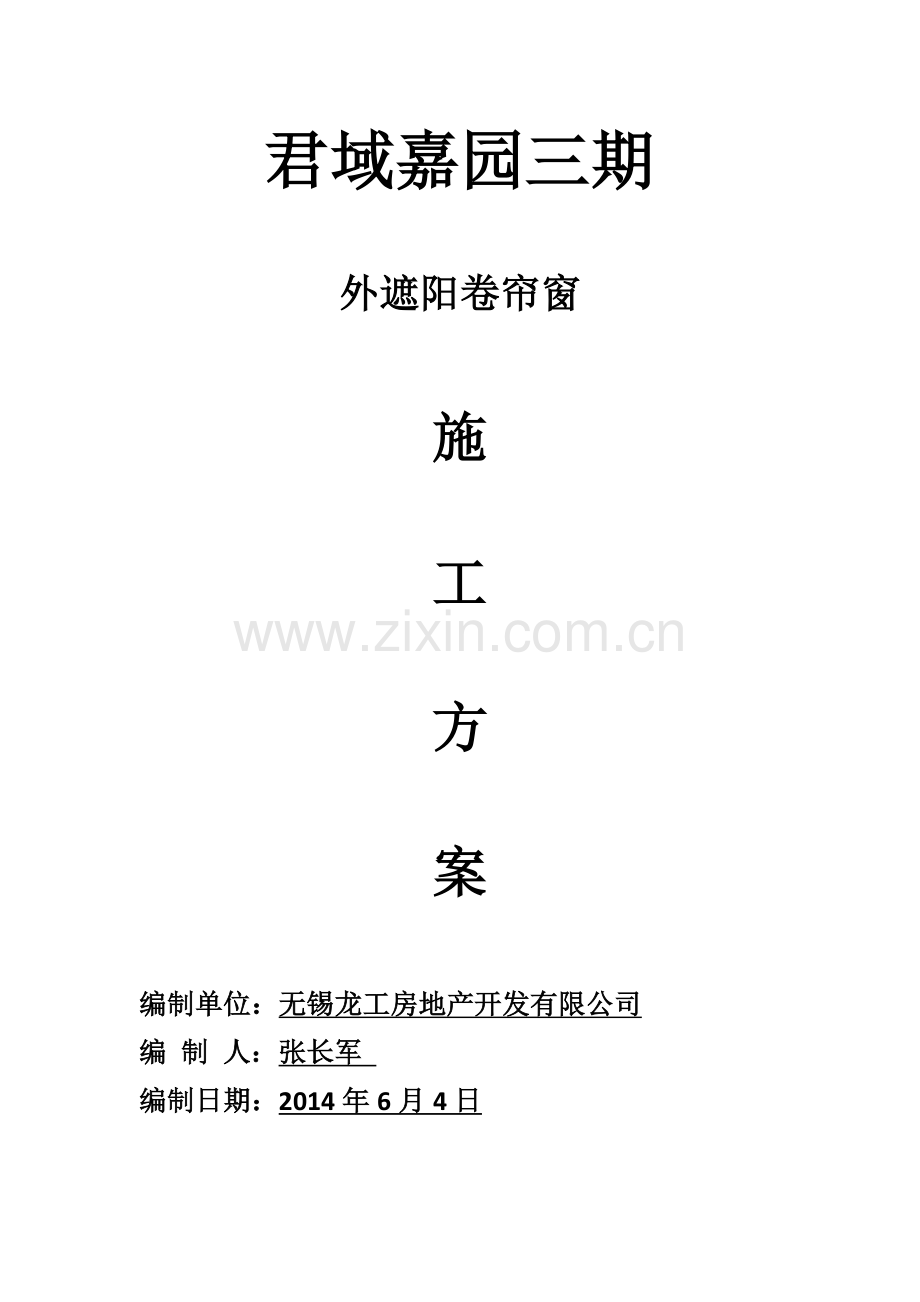

君域嘉园三期

外遮阳卷帘窗

施

工

方

案

编制单位：无锡龙工房地产开发有限公司
编 制 人：张长军
编制日期：2014年6月4日

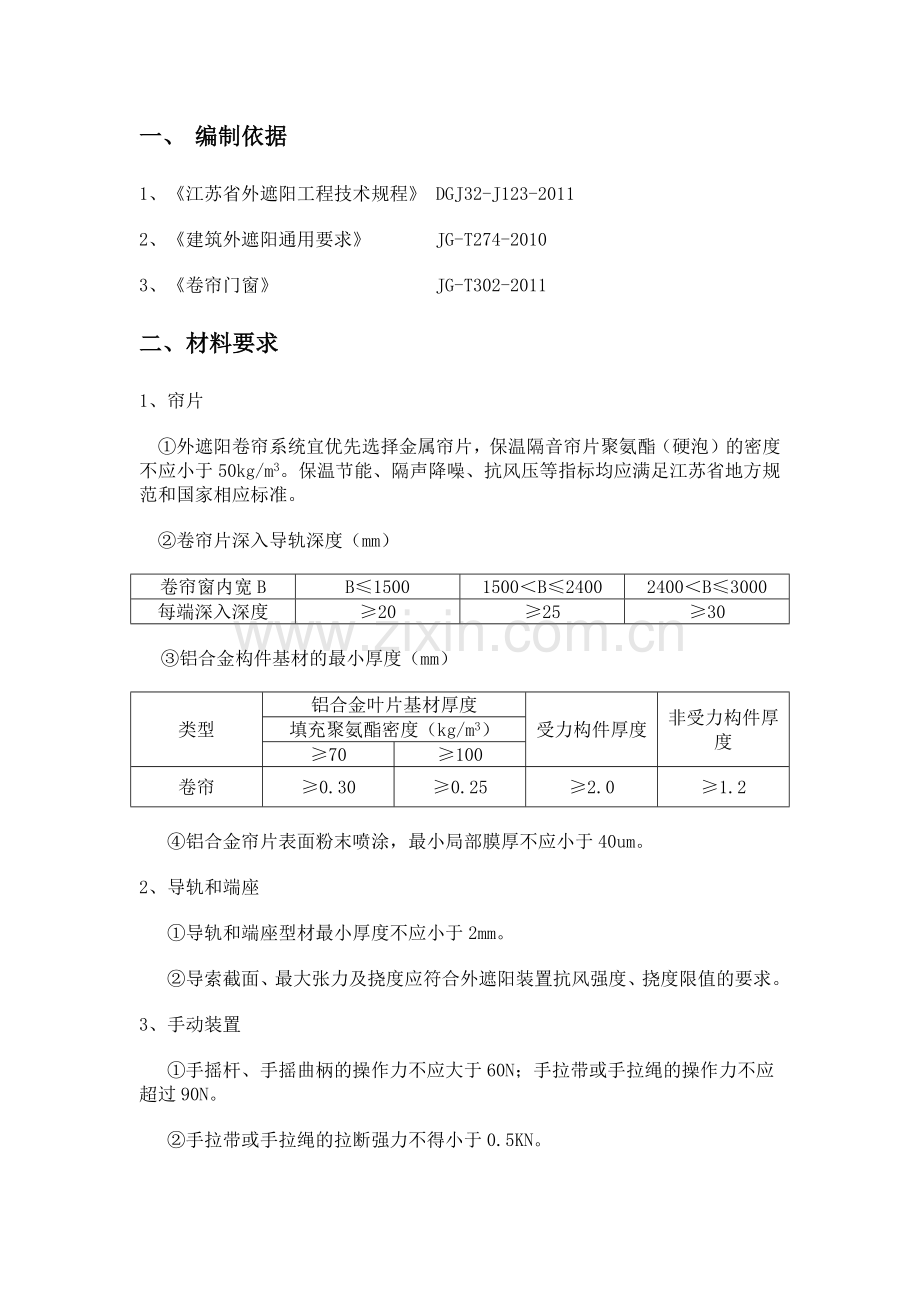

一、 编制依据
1、《江苏省外遮阳工程技术规程》 DGJ32-J123-2011
2、 《建筑外遮阳通用要求》 JG-T274-2010
3、《卷帘门窗》 JG-T302-2011
二、材料要求
1、帘片
①外遮阳卷帘系统宜优先选择金属帘片，保温隔音帘片聚氨酯（硬泡）的密度不应小于50kg/m3。保温节能、隔声降噪、抗风压等指标均应满足江苏省地方规范和国家相应标准。
②卷帘片深入导轨深度（mm）
卷帘窗内宽B
B≤1500
1500＜B≤2400
2400＜B≤3000
每端深入深度
≥20
≥25
≥30
③铝合金构件基材的最小厚度（mm）
类型
铝合金叶片基材厚度
受力构件厚度
非受力构件厚度
填充聚氨酯密度（kg/m3）
≥70
≥100
卷帘
≥0.30
≥0.25
≥2.0
≥1.2
④铝合金帘片表面粉末喷涂，最小局部膜厚不应小于40um。
2、导轨和端座
①导轨和端座型材最小厚度不应小于2mm。
②导索截面、最大张力及挠度应符合外遮阳装置抗风强度、挠度限值的要求。
3、手动装置
①手摇杆、手摇曲柄的操作力不应大于60N；手拉带或手拉绳的操作力不应超过90N。
②手拉带或手拉绳的拉断强力不得小于0.5KN。
4、锚固件
①锚固件材料应采用M6及以上的热镀锌钢套管膨胀螺栓。
②外遮阳锚固件应在保温层、防水层施工前紧固在建筑围护结构基层上，严禁与窗框连接。
③后置锚固件的强度及安装应符合《混凝土结构后锚固技术规程》的要求。锚固点的抗拔、抗剪强度应为设计值的1.5倍，并按《建筑外遮阳工程质量验收规程》进行抽检。锚栓进入墙体基层深度不得少于50mm，其抗拉力不得小于 0.5KN;后置锚固件设置于空心砌块时，应采用可回拧打结的锚栓。
5、其他要求
①外遮阳卷帘的导轨、铝合金外罩壳颜色与窗框颜色相同，帘片为白色帘片。
②导轨螺丝要压面；所有外露螺丝做防水帽，以防渗水。
③外遮阳产品室外罩壳的抗风强度应能满足项目所在地50年一遇的风压，且其耐侯期不低于产品设计寿命。
④单幅外遮阳产品的尺寸偏差应符合下表规定：
方向
标准尺寸（mm）
允许偏差(mm)
高度H
＜1500
0，-4
1500—2400
0，-6
＞2400
0，-10
宽度W
＜1500
0，-3
1500—2400
0，-4
＞2400
0，-5

三、施工要求
1、施工准备
①施工前，外遮阳施工单位应会同总包单位检查现场施工通道、外脚手架、起重运输设备、临时用电等基本条件，并按照设计方案测量窗洞口尺寸，检查预留孔洞或安装外遮阳系统所需的管线、预埋件等是否符合要求，确认具备外遮阳施工条件后方可施工。
②检查外遮阳产品未发生损坏、变形。
③施工前应对施工人员进行安全和技术交底。
2、安装施工
①南向无平板遮阳的卧室设置活动外遮阳。
②飘窗等上下均有挑板的悬挑部位，外遮阳窗必须放在挑板上。
③后置锚固点应持力在建筑结构基层上，安装前经防水处理。
④外遮阳产品安装应符合下表规定
检查项目
水平度(mm)
垂直度(mm)
位置度(mm)
间距偏差(mm)
允许偏差数值
2.0
2.0
5.0
5.0
⑤导轨和端座应安装牢固，上端孔和下端孔应距端头100mm以内固定，导轨固件间距不应大于600mm。
⑥一个端头至少两个L型锚固件固定，锚固件选用镀锌钢片且不小于1.2mm，所有与墙体连接锚固件在外遮阳安装完成后不允许外露。
⑦所有转角连窗处，外遮阳导轨在转角处做成90°，转角导轨无缝。
⑧锚固件的安装不得破坏建筑结构的强度，并应保持外围护结构的保温与防水功能。
⑨外遮阳卷帘窗罩壳及导轨安装测试完毕后必须进行防水处理。手动装置安装在室内时，传动杆穿墙孔应有防水措施。
⑩外遮阳产品采用双排外脚手架施工。
3、其他要求应符合《江苏省建筑外遮阳工程技术规程》。
四、工程验收
1、建筑外遮阳工程应作为建筑节能工程的分项工程进行验收。外遮阳工程的施工质量验收应符合《建筑外遮阳施工质量验收规程》，并应符合国家和江苏省现行有关标准的规定。
2、外遮阳工程竣工验收时，产品供应商应向业主提供《外遮阳产品使用维护说明书》，并包括下列内容：
①外遮阳装置的主要性能参数及设计使用年限。
②外遮阳装置使用方法及注意事项。
③日常与定期的维护、保养要求。
④外遮阳装置易损零部件的更换方法。
⑤供应商的保修责任。
