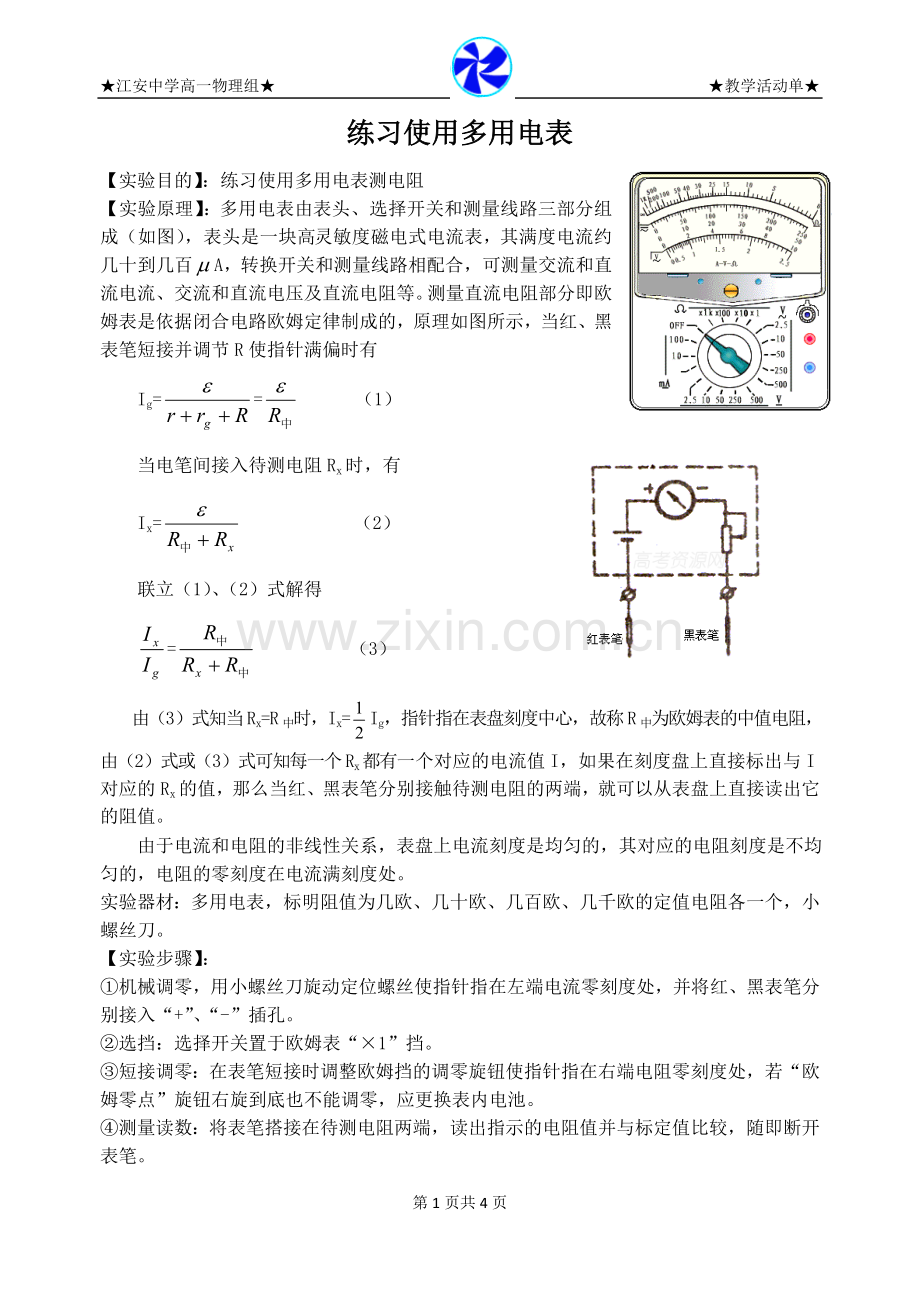

★江安中学高一物理组★ ★教学活动单★
练习使用多用电表
【实验目的】：练习使用多用电表测电阻
【实验原理】：多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百A，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节R使指针满偏时有
Ig== （1）
当电笔间接入待测电阻Rx时，有
Ix= （2）
联立（1）、（2）式解得
= （3）
由（3）式知当Rx=R中时，Ix=Ig，指针指在表盘刻度中心，故称R中为欧姆表的中值电阻，由（2）式或（3）式可知每一个Rx都有一个对应的电流值I，如果在刻度盘上直接标出与I对应的Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
实验器材：多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀。
【实验步骤】：
①机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
②选挡：选择开关置于欧姆表“×1”挡。
③短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
④测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。
⑤换一个待测电阻，重复以上2、3、4过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。
⑥多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。
【注意事项】：
①多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零。
②测量时手不要接触表笔的金属部分。
③合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在~5R中的范围）。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率。
④测量完毕后应拔出表笔，选择开头置OFF挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电。
1. 关于多用电表的使用，下列说法不正确的是
A.待测电阻不跟别的元件断开，其测量值将偏大
B.测量电阻时，用两手碰表笔的金属杆，其测量值偏小
C.测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况
D.用多用电表测量60 W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大
2.在使用多用电表的欧姆挡测电阻时，应（ ）
A.使用前检查指针是否停在欧姆挡刻度线的“∞”处
B.每次测量前或每换一次挡位，都要进行一次电阻调零
C. 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
D．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
3.在如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先将多用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用表指针的示数，在下列选挡中，符合操作规程的是 （ ）
A.直流10V挡 B.直流0.5A挡 C. 直流2.5V挡 D. 欧姆挡
44. 某同学利用多用电表做了以下实验：
（1）使用多用电表测电阻，他的主要实验步骤如下
①把选择开关扳到“×100”的欧姆挡上；
②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；
④换用“×10”的欧姆档，随即记下欧姆数值；
⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。
这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？（三个错误）
错误一：_______________错误二：_______________错误三：___________
（2）如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为_________ 欧；测直流电流时，用的是100mA的量程，指针所示电流值为_________毫安；测直流电压时，用的是2.5V量程，则指表针所示的电压值为_________伏。

（3）用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中______的二极管是好的，该二极管的正极是____端。
6. 多用电表表头的示意图如右。在正确操作的情况下：
（1）若选择开关的位置如灰箭头a所示，则测量的物理量是______，测量结果为___________。
（2）若选择开关的位置如白箭头b所示，则测量的物理量是______，测量结果为___________。
（3）若选择开关的位置如黑箭头c所示，则测量的物理量是______，测量结果为___________。
（4）若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：___________，____________，____________。
（5）全部测量结束后，应将选择开关拨到__________或者___________。
（6）无论用多用电表进行何种测量（限于直流），电流都应该从色_____表笔经______插孔流入电表。

游标卡尺和螺旋测微器的读数

精确度 读数 cm 精确度 读数 cm

2
3
4
cm
0
5
10

精确度 读数 cm

读数 mm

精确度 读数 mm 读数 mm 读数 mm

读数 cm 读数 cm 读数 mm
