水泥混凝土路面施工1232.docx

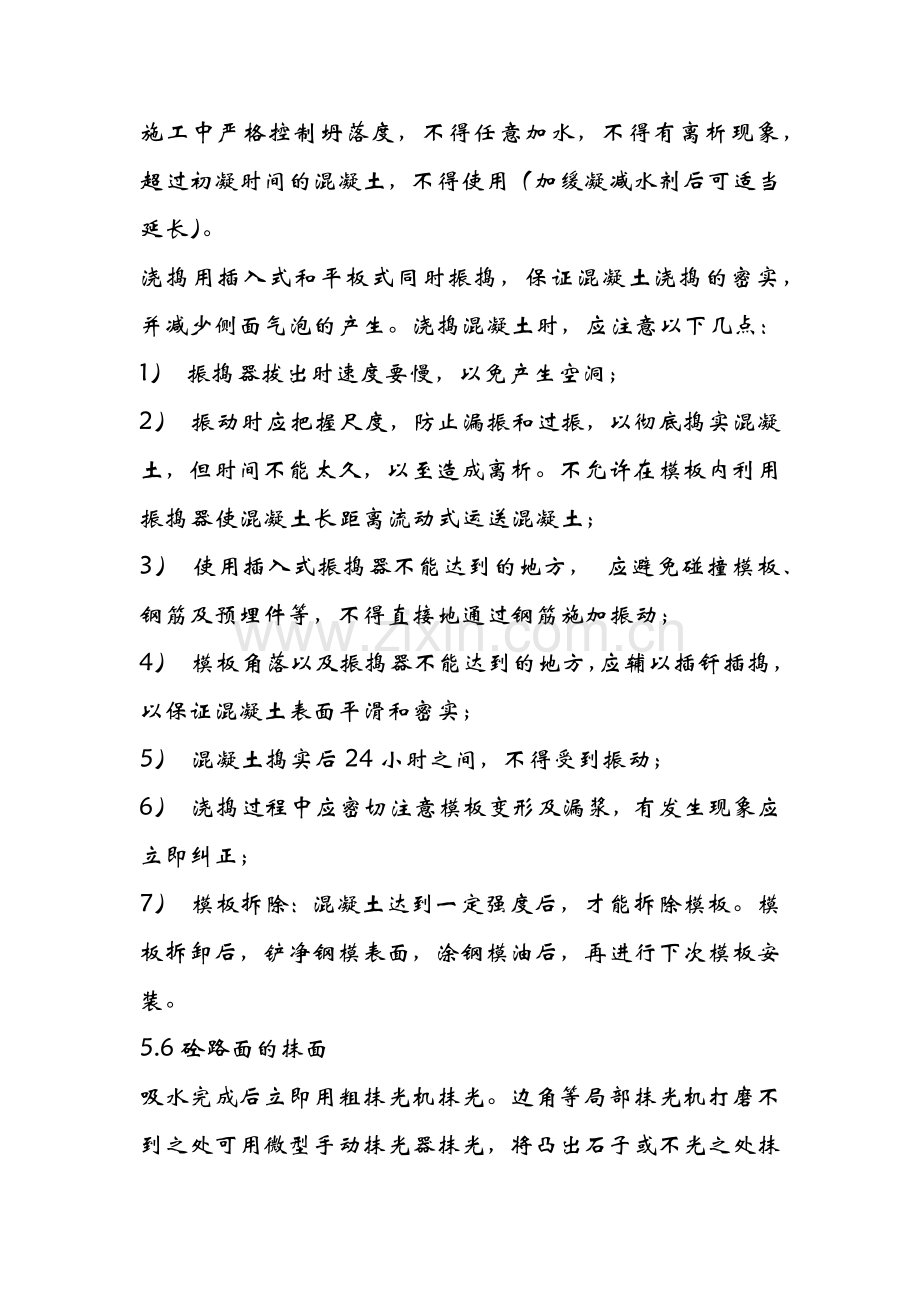

水泥混凝土路面施工水泥混凝土路面施工5、水泥混凝土路面施工5.1钢筋制作根据混凝土板的型号，做好钢筋翻样，钢筋制作根据翻样图进行制作，要求尺寸、数量、钢筋型号准确，每种不同型号的半成品挂牌标明，便于绑扎人员的分类施工。5.2钢筋绑扎钢筋绑扎按图纸要求，钢筋的级别、直径、数量、间距均应符合设计要求。绑扎的钢筋骨架不得有变形、松脱，偏差不得超过规范规定。钢筋绑扎后，钢筋负责人进行自检，对有偏差的改进后进行隐蔽验收。5.3隐蔽工程验收现场施工员、质检员对绑扎钢筋骨架进行隐蔽工程验收，填好验收单，改正错误，达到符合设计及施工规范要求后，由监理工程师签字同意后，才能浇捣混凝土。5.4模板施工侧面端头采用钢模板，钢模应先涂钢模油，安装侧模防止模板移位，端头模板支撑必须牢固、位置正确。控制好混凝土保护层。模板立模拼装完毕后，进行侧向弯曲、垂直度等检查，经质检监理同意后才能进行下道工序的施工工作。5.5浇捣施工中严格控制坍落度，不得任意加水，不得有离析现象，超过初凝时间的混凝土，不得使用（加缓凝减水剂后可适当延长）。浇捣用插入式和平板式同时振捣，保证混凝土浇捣的密实，并减少侧面气泡的产生。浇捣混凝土时，应注意以下几点：1） 振捣器拔出时速度要慢，以免产生空洞；2） 振动时应把握尺度，防止漏振和过振，以彻底捣实混凝土，但时间不能太久，以至造成离析。不允许在模板内利用振捣器使混凝土长距离流动式运送混凝土；3） 使用插入式振捣器不能达到的地方， 应避免碰撞模板、钢筋及预埋件等，不得直接地通过钢筋施加振动；4） 模板角落以及振捣器不能达到的地方，应辅以插钎插捣，以保证混凝土表面平滑和密实；5） 混凝土捣实后24小时之间，不得受到振动；6） 浇捣过程中应密切注意模板变形及漏浆，有发生现象应立即纠正；7） 模板拆除：混凝土达到一定强度后，才能拆除模板。模板拆卸后，铲净钢模表面，涂钢模油后，再进行下次模板安装。5.6砼路面的抹面吸水完成后立即用粗抹光机抹光。边角等局部抹光机打磨不到之处可用微型手动抹光器抹光，将凸出石子或不光之处抹平。最后用靠尺板检查路面平整度，符合要求后用铁抹子人工抹光。5.7压槽抹面完成后进行表面横向纹理处理。压槽时应掌握好砼表面的干湿度，现场检查可用手试摁，砼确定适当后，在两侧模板上搁置一根槽钢，槽钢平面朝下，凹面朝上，提供压纹机过往轨道。5.8养护压槽完成后设置围档，以防人踩、车碾破坏路面，阴雨天还应用草袋覆盖。砼浇注完成12小时后，可拆模进行养生，养生选择浇水、覆盖草袋喷撒养生剂等方法，养生时间与施工季节有很大关系。5.9砼路面的切缝横向缩缝切割：横向施工缝采用锯缝，缝深6cm，宽5mm。切割时必须保持有充足的注水，在进行中要观察刀片注水情况。5.10灌缝在锯缝处浇灌聚氯乙烯胶泥。灌缝前应清除缝内的临时密堵材料，缝顶面高度与路面平齐。公路实施性施工组织设计目 录第一章 综合说明 1一、编制依据 1二、编制原则 1三、编制范围 2四、工程概况 2五、主要工程数量 4第二章 施工总体部署 5一、部署原则 5二、组织机构 5三、总体目标 9四、队伍布置及任务划分 10五、资源配置计划 10六、施工总平面布置 16第三章 总体安排 18一、总体施工方案 18二、施工进度安排 19第四章 施工准备 21一、设备、人员动员周期 21二、设备、人员、材料运到现场的方法 21三、技术准备 22四、接桩复测 22五、生产准备 23六、物资准备 23第五章 路基工程施工方案和方法 25一、路基放样 25二、挖方路基施工 25三、填方路基施工 31第六章 涵洞、挡墙及排水工程施工方案和方法 34一、涵洞施工 34二、挡土墙施工 36三、排水工程施工 39第七章 路面工程施工方案和方法 40一、施工放样 40二、填隙碎石底基层施工 40三、5%水泥稳定碎石基层 42四、水泥混凝土面层 45五、路缘石 51第八章 公路设施工程施工方案和方法 52一、交通标志 52二、路面标线 55第九章 质量保证体系及质量保证措施 57一、质量创优目标 57二、质量保证体系及质量目标的实现 57三、质量保证总体措施 58四、分项工程质量保证措施 59五、原材料质量保证措施 61六、成品保护措施 62第十章 安全保证体系及安全保证措施 65一、安全施工管理目标 65二、安全保证体系 65三、安全措施 66第十一章 工期保证措施 70一、工期保证措施 70二、工期奖罚措施 71第十二章 季节性施工措施 72一、雨季施工措施 72二、夏季施工措施 73第十三章 环境保护与文明施工措施 74一、环境保护及文明施工管理体系 74二、文明施工及环境保护措施 74表2 分项工程进度率计划（斜率图） 78表3 工程管理曲线 79表4 施工总平面布置图 80表5 主要分项工程施工工艺框图 81表6 分项工程生产率和施工周期表 93表7 施工总体计划表 94 第一章 综合说明一、编制依据（一）、业主与我单位共同签订的工程承包施工合同书和招标文件、设计图纸及补充澄清、修改函。（二）、泉州市路发交通规划设计研究院设计的省道201线惠安东桥至赤湖段工程施工设计图。（三）、现场踏勘、调查所掌握的第一手资料。（四）、本合同段资格预审强制性履约标准、交通部颁发的公路工程国内招标文件范本（1999年版）。（四）、国家现行的施工技术规范、操作规程、公路路基施工技术规范（JTJ033-95）、公路桥涵施工技术规范（JTJ041-2000）、公路路面基层施工技术规范（JTJ034-2000）及水泥混凝土路面施工及验收规范（GBJ97-87）及公路工程质量检验评定标准（JTJ071-98）。（五）、我单位现有技术力量、队伍素质、机械装备、财务实力和组织协调能力及多年来在类似工程施工中积累的丰富施工经验。二、编制原则（一）、遵循设计图纸、施工规范、规程、验收标准的原则。在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量。（二）、坚持实事求是的原则。在制定各具体项目实施方案过程中，充分研究、分析本工程的特点、难点，坚持科学组织、合理安排、均衡生产，确保优质高效完成本合同段建设任务。（三）、坚持施工全过程严格管理的原则。在各道工序施工中，认真自检，严格执行监理工程师指令，尊重业主和设计代表意见，严格管理。（四）、坚持推广应用“四新”成果的原则。在施工中积极推广应用新技术、新材料、新工艺、新设备，充分发挥科学技术在施工中的先导作用。（五）、坚持专业化作业与综合管理相结合的原则。在施工组织安排上，以专业队为基本组成形式，机械化作业为主，充分发挥专业人员和先进优良设备之优势，并采取综合管理手段合理配置，以达到整体优化目的。（六）、实施项目法管理，利用网络技术对生产资源及生产诸要素进行优化配置，保证实现成本、工期、质量、安全及社会信誉等预期目标。三、编制范围省道201线惠安东桥至赤湖段VI合同段，里程k9+580k11+939.13，路线全长2359.13m。工程施工内容包括：路基土石方、涵洞、路面、排水及防护、安全设施等工程；以及为完成上述工程施工所发生的临时工程。四、工程概况、概述本项目起点位于东桥镇西坑村涂寨往辋川的公路上，沿线经东桥的西坑、铁塘东岭镇的涂厝、赤石、五甲、港雅、湖边、东埭及山霞镇的赤湖等三个乡镇的九个行政村，终点与惠崇线的青山湾交叉口连接，总长度11.939Km。本标段起点里程K9+580，终点里程K11+939.13，全长2359.13m。1、设计情况公路等级：二级公路；计算行车速度：80km/h；路基宽度60m；路面宽度：近期17.0m；设计荷载：路面为标准轴载BZZ-100，桥涵为汽车-20级，挂车-100；设计洪水频率：小桥涵及路基为50年一遇。2、工期情况按招标文件要求，本工程总工期8个月。中标后，我公司通过加强管理、加大投入、科学组织、文明施工，确保按合同规定的时间完工。、施工环境条件1、气象及水文条件本场地所属区域气候为亚热带海洋季风气候，气候温暖湿润，雨量充沛，四季分明，多年平均气温20.4，多年平均降水量1095.3mm，年最多降水量1200.8mm，多年平均风速3.8m/s，多年平均相对温度77%。本场地地下水以潜水孔隙水为主，地下水主要贮存于细中砂、中粗砂层中，渗透系数为10-310-2cm/s。地下水受海水补给较为直接，水质相近，对结构物中的砼有腐蚀作用。2、地形及地质条件惠安位于福建省的东南沿海地区，地形属于东南沿海燕山早期带，分布花岗岩。沿线地貌主要以海岸阶地为主，广泛覆盖有残积-坡积层，上覆砂土、亚砂土和亚粘土，大多由海浪冲蚀作用堆积而成，多呈浅红色，厚度为0.520m。3、建筑材料本标施工所需要的材料如钢筋、水泥、砂石料、路基填料等均可从当地就近购买，材料使用前须先行考察、确定好供货商，以便及时、足量供应。4、水电条件4.1施工用水本标段施工用水考虑从当地水网接入，施工前办理好各种手续，并做好水管接口。本标段需接入100输水干管2000m，50输水干管1500m。4.2施工用电施工用电与当地电力部门协商解决。根据总体安排，全线共安装1台2500KVA变压器，提供于桥涵施工队及路面施工队，需搭设高压线路约1500m，低压线路约2000m；同时预备2台360KW发电机备用。5、交通条件本线路处于地方路网发达地段，现况惠崇公路通过本线路终点，且有通向张坂镇的公路，交通条件十分便利。五、主要工程数量本标段总长度2359.13m，包含路基、路面、涵洞、排水防护、安全设施等工程。1、路基工程1.1路基挖方共266030m3，其中挖土方155512m3；挖石方110518m3。1.2路基填方共144851m3，其中土方填筑142672m3；利用石方2179m3。其它填方（土方）为21325m3。2、涵洞工程本标段共有5道钢筋混凝土盖板涵，跨径分别为1-1.51.0m、1-1.51.5m、1-3.03.0m、1-5.01.5m、2-3.01.5m；涵身及基础为M7.5浆砌块石，盖板砼标号为C25。3、路面工程路面底基层：180mm厚的填隙碎石层共48674.7m2；路面基层:180mm厚的5%水泥稳定碎石层共45528m2，150mm厚的5%水泥稳定碎石层257.5m2；路面面层：240mm厚的C35砼共42665m2；200mm厚的C35砼231.8m2。 第二章 施工总体部署一、部署原则（一）、充分考虑本合同段的工程特点和难点，确保实现招标文件中所要求的，我单位所坚持的进度、质量、安全和现场管理等目标。（二）、确保7个月完成合同内主体工程施工任务， 8个月达到验收标准。在进行施工组织设计时，通过人、材、机的优化配置和施工全过程的严格管理，确保工期目标的实现。（三）、依据我单位现有的技术实力、施工管理水平和机械配套能力，充分发挥多年来我们在类似道路工程实践中积累的成功经验，确保安全生产，实现全面创优。（四）、坚持文明施工原则，力求把工程对环境和居民生活的影响降至最低。二、组织机构、项目经理部本工程实行项目法管理，在施工现场成立项目经理部，从公司抽调得力人员组成。项目经理部配项目经理、副经理、总工程师各1名，下设五部二室，即工程部、安质部、计划部、财务部、物资设备部、综合办公室、试验室。经理部定员35人，其中专业技术人员共计15人，其他管理、服务人员共计16人。项目经理部下辖4个施工队，分别是：路基施工一队、路基施工二队、桥涵施工队、路面施工队。四个施工队总人数528人，其中各类管理人员20人，专业技术人员12人，技术工人330人，普工166人。本项目以现行国际惯例来运作和管理该项目：即以项目经理责任制为核心，以质量、进度、安全和资金管理控制为主要内容，以系统管理和先进技术为手段的项目管理机制；同时严格按照ISO9002标准建立质量保证体系，形成以全面质量管理为中心环节、以专业管理和计算机辅助相结合的科学化管理体制，以此出色地实现我们的质量方针和本工程质量目标，项目经理部组织机构详见框图1-1。框图1-1 项目经理部组织机构框图、项目部主要部门职能1.工程部全面负责施工技术指导及技术管理工作，包括工程调度、施工技术、工程测量、施工监测、工程资料和施工图纸管理等。2.安质部在城市质量监督部门的领导下工作，负责工程的安全、质量管理、试验检测、工程监控等工作。3.计划部负责项目的单价分割、成本核算，做好合同的制定与管理工作。掌握工程进展情况，做好施工进度计划、计量支付、变更、索赔工作，编制预算、概算，并做好月、季、年度报表。4.物资设备部本着对材料质量、企业效益负责的宗旨，开展各项工作。配合工程、计划部门、按照工程进度需要，编报材料用量计划。5.财务部按照国家财务制度的规定，认真编制并严格执行财务计划、预算、遵守各项收入制度费用开支范围和开支标准，分清资金渠道，合理使用资金，保证完成财务上交任务。6.综合办公室负责工程建设施工的安全保卫和保密工作，并负责项目经理部的日常行政管理、现场环境保护、卫生治理和防疫、施工人员的伤病诊治等工作。7.工地试验室认真贯彻国家有关质量检测标准，严格控制施工现场质量，严格按照国家标准和试验规程进行试验，严把进场材料质量关，作出的试验数据保证准确无误，使监理业主满意。8.施工队负责组织各专业工程施工生产及本队其它事务管理。、项目部主要人员岗位职责3.1项目经理全面负责本项目工程的施工管理，贯彻落实工期、质量、安全、环保等目标；负责经理部内部的人员配制、资源调配和内部承包合同签订，保证项目经理部各项工作有效运行；处理施工中出现的重大问题。3.2项目总工程师对技术管理、工程质量负全面责任；主持项目经理部质量管理保证体系的建立与运作，指导技术人员做好技术工作；组织编制施工组织设计，制定重大技术方案；会同专家组织技术人员对工程质量薄弱环节和技术难点搞好技术攻关工作；负责新技术、新工艺、新设备、新材料的应用和推广；负责设计变更的审定工作。3.3工程部部长全面负责工程施工的技术指导及技术管理工作，包括工程测量、监控量测、工程调度、施工技术、技术资料和施工图纸管理等。3.4安质部部长负责工程的安全、质量管理、试验监测等工作，配合监理工程师作好质量工作。3.5计划部部长负责项目的单价分割、成本核算，做好合同的制定与管理工作。严格合同造价管理，挖掘企业经济潜力，提高项目经济效益。3.6物资部部长配合工程、计划部门、按照工程进度需要，编报材料用量计划，建立材料的签收和发放登记制度。3.7综合办公室主任负责工程建设施工的安全保卫和保密工作，并负责项目经理部的日常行政管理、现场环境保护、治理和卫生防疫、施工人员的伤病诊治等工作。3.8专业施工队队长负责组织本队施工生产和日常管理工作。三、总体目标“干一项工程，树一块丰碑”是我公司一贯的经营宗旨。施工过程中，我公司将重点投入、重点保证，从人、财、物上大力支持；在业主、监理的正确领导下，以“一流的质量、一流的设备、一流的文明施工”完成本工程。1、工期目标按照业主要求，本项目工程总工期为8个月。中标后，我公司通过加大投入、加强管理，派精干的队伍、精良的设备进场，确保按照业主要求的时间高标准完成施工任务，并尽量提前完工。2、质量目标质量总目标：确保优质工程，让业主满意。分项工程一次验收合格率100%，主要分项工程优良率达100%，单位工程优良率100%，杜绝质量事故的发生。3、安全目标按照国家及当地政府有关文件的指示精神，制定重大事故隐患预案，有效地杜绝三级（含三级）以上事故的发生。树立“安全生产、预防为主”的观念，在施工生产中全员、全天候、全过程实现安全设计和措施，控制劳动者、劳动手段、劳动对象和劳动环境，使人的行为安全，物的状态安全，断绝环境危险源，实现安全生产目标。4、文明施工目标严格按环保法、水保法和建设工程施工现场管理办法等有关规定施工，注意扬尘、汽车尾气、噪音、污水、碴土等环境综合治理。采取责任承担法科学组织管理，使场容场貌、料具堆放、消防保卫、环境保护及职工生活等均符合规定要求，争创文明样板工地。四、队伍布置及任务划分根据本工程的特点和工期安排，拟组织4个专业施工队进场，分别是：2个路基施工队，1个桥涵工队，1个路面施工队。详细情况如下：1、路基施工一队，共106人，负责本标段K9+580K10+650范围内的路基、排水、防护、结构物台背回填等项目施工任务；并负责管段内施工便道的修建、保养。2、路基施工二队，共106人，负责本标段K10+650K11+939.13范围内的路基、排水、防护、结构物台背回填等项目施工任务；并负责段内施工便道的修建、保养。3、桥涵施工队，共140人，负责本标段5座盖板涵的全部施工任务。4、路面施工队，176人，负责本标段路面工程（底基层、基层、砼面层等）全部施工任务。五、资源配置计划、主要管理人员与技术人员配备计划根据本标段工程的特点，拟配置各类专业技术与管理人员共27名（含项目经理部15名），具备中高级职称人员3名。其中：质检工程师3名，地质工程师2名，桥涵工程师1名，机械工程师2名，试验工程师2名，测量工程师1名。、劳动力组织计划根据本标段工程特点，按照分工明确、突出专业化施工、确保工程质量的原则。投入具有丰富施工经验的路基、路面、桥涵、软基处理等专业施工队参加本工程施工，配备具有多年公路施工和管理经验的人员进行施工管理。本标段计划投入9万个工日，在施工过程中，一方面，加强施工配套机械设备投入，提高机械化作业程度，推动劳动生产率的进步；另一方面，采取用工弹性制度，根据工程的进展进行合理安排劳力。劳动力计划详见表2-1VI标段劳动力投入计划表；表2-1 VI标段劳动力投入计划表时间上场人数单位名称 劳动力动态布置 2004年 3月 4月 5月 6月 7月 8月 9月 10月 11月路基施工一队 80 106 106 106 106 106 106 80 20路基施工二队 80 106 106 106 106 106 106 80 20桥涵施工队 80 140 140 140 80 20 20 20 20路面施工队 0 0 0 50 176 176 176 176 100合 计 240 352 352 402 468 408 408 356 160、施工机械设备配备计划我们将按施工工程施工进展及时调入所需的机械设备。根据本工程特点，工程开工前对所需的机械设备进行认真维修保养，并拟定详细可行的设备调遣方案，专人负责落实，确保准时进场，进场即可投入施工。并在施工中合理使用、保养、维修、改造和更新，保持良好运行状态。机械设备计划详见表3-1VI标段主要机械设备配备计划表。表3-1 拟投入本合同工程的主要施工机械表第合同段 第1页共2页机械名称 规格型号 额定功率（kw）或容量（m3）或吨位（t） 厂牌、产地及出厂时间 数量（台） 新旧程度（%） 预计进场时间 小计 其 中 拥有 新购 租赁 一、路基工程施工机械1、挖掘机 PC200-6 1CU.M 日本 2002.9 4 4 90 04.032、推土机 T180A 180HP 天津2001.9 2 2 90 04.033、推土机 T120Ax 120HP 天津2002.5 2 2 90 04.034、装载机 ZL50 3.93CU.M 晋江2002.12 2 2 90 04.035、振动压路机 YZ18 380kN 徐州2001.8 2 2 95 04.03表3-1 拟投入本合同工程的主要施工机械表第合同段 第2页共2页机械名称 规格型号 额定功率（kw）或容量（m3）或吨位（t） 厂牌、产地及出厂时间 数量（台） 新旧程度（%） 预计进场时间 小计 其 中 拥有 新购 租赁 6、自卸车 斯太尔 15t 济南2002.4 6 6 85 04.037、自卸车 东风牌 8t 重庆2001.6 20 20 85 04.03二、涵洞及路面工程施工设备1、路面施工设备 5m 湖南2002.5 1 1 85 04.032、稳定土拌和机 MPH120R 263kw,2.1m 德国宝马2001.10 1 1 85 04.033、粒料摊铺机 WLTL12500 12.5m 镇江华阴2001.02 1 1 85 04.034、光轮压路机 YZC16 16t 徐州2001.03 2 2 85 04.035、砼拌和站 ASR100G 100m3/h 澳大利亚2002.12 1 1 04.036、砼输送车 HD-270 6m3 韩国2002.12 2 2 90 04.037、发电机组 DF360 360KW 福州2001.2 2 2 80 04.038、变压器 4000F 250KVA 柳州2002.3 1 1 85 04.039、抽水机 4PH 45KW 唐山2000.8 2 2 80 04.0310、木工圆锯机 100 30KW 福建2000.9 4 4 75 04.0311、交流电焊机 2X5-400 25KW 福州2002.2 2 2 80 04.0312、钢筋弯曲机 CW40 100KVA 福州 2002.2 1 1 85 04.0313、钢筋调直机 GTJ6-12 3KW 沈阳 2002.2 1 1 80 04.0314、钢筋切断机 CQ40C 1.1KW 太原 2002.2 1 1 85 04.0315、插入式振动器 2B110-50 1.1kW 四川2002.5 10 10 85 04.0316、平板振动器 ZW-3 8 kW 浙江2001.8 3 3 80 04.03、工地实验室及试验、质检仪器配备1、工地试验室配备1.1进场后，我单位本计划在工地设置符合要求的设施齐全、仪器配套的工程试验室，但按业主要求，本工程试验均由监理中心试验室负责，故我们暂不设工地试验室，只配置现场试验人员和部分必需品。1.2工地试验由具有专业理论知识和实际经验的试验工程师负责试验工作和管理，同时配备具有专业资格的试验人员。1.3如有配置工地试验室，其试验设备经国家质量、技术监督部门标定后投入使用，并注册工地临时试验资质。2、工程试验管理为进行工程质量检验和原材料的监测，所进的试验设备和测量器具按计量法规定进行定期校验和鉴定，取得合格证。工地试验由具有专业理论知识和实际经验的试验工程师负责试验工作和管理，同时配备具有专业资格的试验人员。工程建立全面的管理制度和操作规程。工地试验人员严格按照国家、行业等有关规程规定进行检测，并接受监理工程师的监督，当监理需要抽检试验时，我方试验人员负责配合。本工程仪器配备详见表4-1拟配备本合同工程主要的材料试验、测量、质检仪器设备表。表4 拟配备本合同段主要的材料试验、质检仪器设备表第合同段 第1页共3页序号 仪器设备名称 规格型号 单位 数量 备注一、测量仪器1 全站仪器 SET2C 台 1 2 经纬仪 J2 台 2 3 水准仪 S1 台 2 表4 拟配备本合同段主要的材料试验、质检仪器设备表第合同段 第2页共3页序号 仪器设备名称 规格型号 单位 数量 备 注4 钢尺 50m 把 2 5 钢尺 30M 把 2 6 坡度尺 2M 把 4 7 水平尺 3M 把 2 8 花杆 根 20 二、试验仪器1 水泥净浆搅拌机 NJ-160A 台 1 2 水泥胶砂搅拌机 JJ-5型行星式 台 2 新3 水泥软练振实台 ZS-15 台 2 新4 电动抗折机 DKZ-5000 台 2 5 沸煮箱 FZ-31 台 1 6 水泥标准稠度仪 CIIN-1 台 1 7 水泥凝结时间测定仪 台 1 8 负压筛析仪 FSY150B 台 1 9 水泥标准养护箱 YH20B 台 1 10 雷氏夹 个 10 11 方孔筛 0.9mm 套 1 12 80um筛 80um 套 1 14 水泥软练试模 4040160mm 组 15 新15 水泥留样筒 个 10 16 水泥抗压夹具 4040mm 台 1 1 电动压力机 NYZ-300 台 1 2 水泥砂浆试模 70.770.770.7mm 组 30 2 砼振动台 11m2 台 1 4 砼贯入阻力仪 HG-80 台 1 6 坍落度筒 套 30 表4 拟配备本合同段主要的材料试验、质检仪器设备表第合同段 第3页共3页序号 仪器设备名称 规格型号 单位 数量 备注7 电动压力机 NYL-2000D 台 1 砼用9 砼抗压试模 15015050mm 组 60 桥梁砼用10 砼抗折试模 600150150mm 组 10 路面砼用12 砼标准养护箱 YH-1 台 4 4 标准石样方孔筛 2.5mm100mm 套 1 5 标准砂样圆孔筛 0.08mm10mm 套 1 7 容积筒 1L、5L、10L、20L 套 1 各1个1 光电式液限塑限联合测定仪 GYS-3 台 1 2 重型击实仪 SJL- 台 1 3 烘箱 101-2 台 1 6 灌砂筒 套 3 7 案秤 AGT-10 台 5 11 台秤 TGT-100 台 3 12 架盘天平 JYT-20A 台 2 13 铝盒 个 20 17 土壤CBR测定仪 LD185 台 1 2 贝克曼梁路面弯沉仪 5m 台 1 3 灌砂筒 台 1 4 无侧限抗压试模 150150mm 组 10 、主要材料供应计划为确保工程顺利进展施工，项目部从组建进场开始，抓紧确定材料供应商并报监理、业主批准备案，所需的工程材料及时运入现场，并及时对其进行检验验收。在施工过程中，认真做好周、旬、月计划，增强预见性，周密考虑，妥善安排。本标段主要材料供应计划详见表4-2主要材料供计划表。表4-2 主要材料供计划表材 料名 称 单位 数量 2004年 3月 4月 5月 6月 7月 8月 9月 10月 11月钢筋 t 63 0 23 23 0 0 0 10 7 0水泥 t 4300 0 300 200 0 300 500 1000 1500 500中粗砂 m3 5400 0 200 100 0 0 0 1500 2300 800碎石 m3 27500 0 360 140 0 2000 8000 9000 5000 3000钢模板 t 10 0 2 0 0 0 0 3 3 0片石 m3 3100 100 1200 1100 0 0 300 200 200 0炸药 t 33 0 10 10 10 3 0 0 0 0六、施工总平面布置、施工场地布置本标段施工区域内为农田、旱地、树林，场区附近有居民区。项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。详细布置见施工组织设计建议书表4施工总平面布置。1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。、施工道路布置本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。、临时水电布置本标段施工及生活用水采用从当地水网接入，全线共需接入100输水干管2000m，50输水干管1500m。施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。需搭设高压线路约1500m、低压线路约2000m。另配置1台250KW发电机备用。 第三章 总体安排我们的指导思想是：“采用先进的管理模式，充分发挥集团化优势”、“以科技为先导、以管理为保证，提高现代化施工水平”，并努力将“五比”争先即：比安全、比质量、比进度、比管理、比文明施工，争先进活动贯穿于施工全过程。采取有力措施确保优质、按期完成施工任务。发挥我公司技术优势，抽调精锐力量，组成技术素质高，战斗力强的专业施工队伍进场，建立并完善与现场要求相适应的管理与技术体系，扬我所长，集我之优于一体。为保证工期、质量，便于现场的统一指挥。各施工队隶属项目经理部全权调度管理。以科学技术为先导，推广应用“四新成果”，提高效率，缩短工期，保证质量。一、总体施工方案、路基工程1.路基施工采用机械化施工。路基填筑严格按施工规范进行，施工时按就地取土填筑、短距离运土填筑、远距离运土填筑及就地弃土及短距离弃土等原则予以配置。填筑采用水平分层填筑法施工，路基填筑采用推土机整平辅以人工配合、振动压路机压实。2.填石路堤是山区公路路基的重要结构形式，施工中选用较大功率的振动压实机具，并在施工前进行现场试验，确定能使填石路堤达到最大密实度的施工参数，据此作为填石路堤的质量控制标准，并在施工中依照路基施工技术规范严格遵照执行。3.对于填方高度大于等于6m的路堤（尤其是填石路堤和土石混填路堤），当填筑至4m时，应采用压路机进行加强压实；之后原则上每填高2m加强压一次，每次20遍。结构物台背填筑施工中配备大于1T的小型振动压路机和冲击夯，并保证至路床底80cm内均要达到95%以上。4.路堑开挖先将不适用的表植土进行清除，而后按自上而下逐级开挖的原则进行开挖，土方路堑采用横挖法或纵挖法方式进行，边坡采用挖掘机和人工分层修刮平整；石方开挖时对软石和强风化岩石能用机械直接开挖的均采用机械开挖，凡不能使用机械直接开挖的石方则采用爆破法进行开挖。石方段爆破时严格控制药量，采用中小型爆破法施工，先靠近边坡开挖时采用减弱松动爆破。5.施工中加强管理协调工作，合理安排工序，做到有机统一。加强技术工作，专业技术人员现场指导施工，及时发现、解决问题。强调安全管理工作，严格控制危险物品；安全员跟班作业，加强巡查，做好高边坡的观测工作，尤其注意爆破施工的安全防范；使整个工程建设顺利进行。、涵洞工程本标涵洞工程由桥涵施工队负责施工，基础开挖采用机械开挖配合人工修平。浆砌施工安排技术熟练的专业人员负责；砂浆采用砂浆搅拌机搅拌；钢筋混凝土盖板在预制场预制，吊车或挖掘机安装。、路面工程水泥稳定基层材料采用搅拌机拌合，汽车运输；砼路面施工采用P2015钢模板加5mc宽4cm厚木条（置于下侧）做模板，支立长度50100m；混凝土路面施工采用自动计量搅拌机拌制砼混合料、罐车或泵车运输，现场立模浇筑，人工做面；施工人员和施工机械安排必须满足施工要求，确保本项工程达到质量高、进度快的总要求。二、施工进度安排、总体进度计划按总体进度计划，本工程总工期8个月。本工程初定于2004年3月20日开工，2004年11月20日前完成该标段全部项目施工，达到通车标准；总工期为245日历天。如果因征地拆迁影响致使各分项的开工时间有变化，则竣工时间顺次提前或延后。、分段工期1.第一阶段2004年3月20日2004年7月20日，共4个月，完成5道盖板涵施工任务的100%；完成路基土方挖方总量的100%；完成路基石方挖方任务的90%；完路基填筑施工的90%。2.第二阶段2004年7月21日2004年9月20日，共2个月。完成路面基层摊铺的100%；完成防护工程及边沟工程量的80%。3.第三阶段2004年9月21日2004年11月10日，共50天。完成排水、防护、绿化、砼路面施工、交通工程及收费设施；11月10日11月20日，竣工验收。详细进度安排见表7施工总体计划表。 第四章 施工准备一、设备、人员动员周期（一）、施工人员动员接到中标通知书后，将利用三至四天的时间，对参与本合同段的全体人员进行以下内容的动员教育：1、介绍本工程的情况和建设意义，增强使命感、责任感；2、讲述本合同段工程的特点和注意事项；3、熟悉合同文件和技术要求；4、明确质量、工期、安全目标，增强环保意识。（二）、机械设备准备1、调集拟投入本合同施工的所有自有机械设备，进行维修保养，做到整装待发；2、购置部分专业技术装备。二、设备、人员、材料运到现场的方法（一）、根据施工进度需要和业主要求，人员及物资设备拟分期分批进入现场，并依据情况变化随时调整加强。第一批施工人员约100人全部乘坐汽车进驻工地；部分前期应急使用的机械设备，在中标后的五天内进驻现场。首批机械设备主要有挖掘机、自卸汽车、推土机、压路机、吊车及测试仪器等，进场后主要工作是清理现场、修筑
