灌溉闸及消力池分部技术施工方案.doc

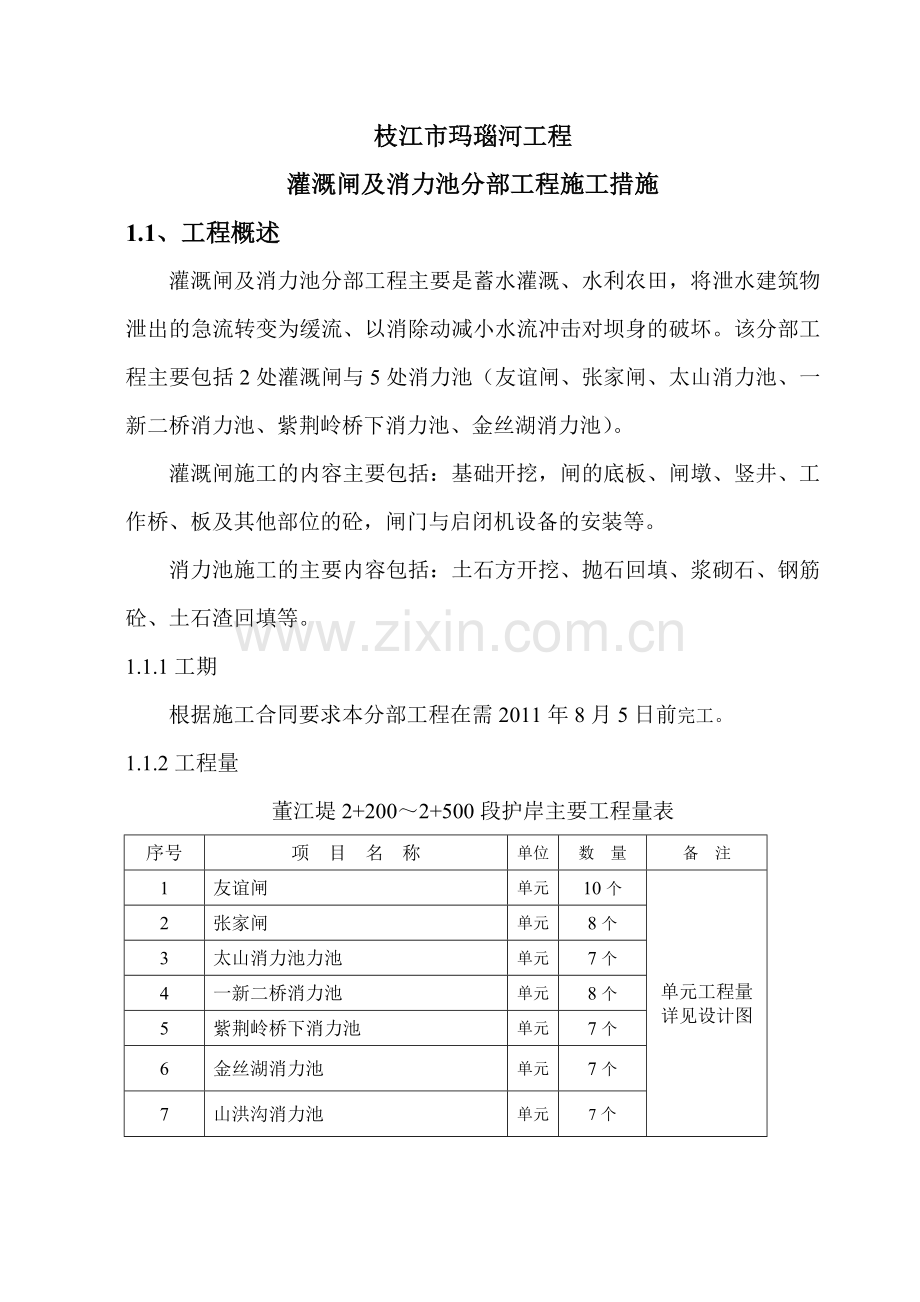

枝江市玛瑙河工程灌溉闸及消力池分部工程施工措施1.1、工程概述灌溉闸及消力池分部工程主要是蓄水灌溉、水利农田，将泄水建筑物泄出的急流转变为缓流、以消除动减小水流冲击对坝身的破坏。该分部工程主要包括2处灌溉闸与5处消力池（友谊闸、张家闸、太山消力池、一新二桥消力池、紫荆岭桥下消力池、金丝湖消力池）。灌溉闸施工的内容主要包括：基础开挖，闸的底板、闸墩、竖井、工作桥、板及其他部位的砼，闸门与启闭机设备的安装等。消力池施工的主要内容包括：土石方开挖、抛石回填、浆砌石、钢筋砼、土石渣回填等。1.1.1工期根据施工合同要求本分部工程在需2011年8月5日前完工。1.1.2工程量董江堤2+2002+500段护岸主要工程量表序号项 目 名 称单位数 量备 注1友谊闸单元10个单元工程量详见设计图2张家闸单元8个3太山消力池力池单元7个4一新二桥消力池单元8个5紫荆岭桥下消力池单元7个6金丝湖消力池单元7个7山洪沟消力池单元7个1.1.3灌溉闸与消力池做法灌溉闸示意图排洪涵出口消力池示意图1排洪涵出口消力池示意图21.2、施工方法1.2.1围堰施工 施工围堰、共土方1200m3，拟定4天完成，按有效工作日4天计算，每天完成土方填筑300m3。围堰填筑前，首先对业主提供的测量控制点进行复核后建立用于填筑施工的测量控制网并牢固标记。填筑时每10m测放一条断面控制线，并在水上用浮标作出明显标志，拉锚固定，施工中随时检测填筑断面与设计围堰是否相符。1.2.2围堰拆除围堰拆除采用后退法进行拆除施工。围堰拆除时，不能采用突然全面破堤的方式，只能在与上游坝坡相接处先破小口，待围堰内外水位持平后，方可进行大规模拆除。根据拆除时的水位情况，确定干地拆除后的最小经济断面，在保证围堰及基坑安全的前提下，首先干地开挖水位以上部分，然后从背水侧开挖，预留挡水体断面，尽可能减少围堰的水下拆除方量，然后进行围堰水下部分的开挖拆除。除围堰水上部分采用1m3反铲分层挖土、装车，配8t自卸汽车运土，弃料运至弃渣场。拆除围堰水下部分采用0.5 m3索铲挖除、装车，配8t自卸汽车运渣，弃渣运至弃渣场1.2.3土方开挖本工程土方采取0.5m3挖机挖装车、8t自卸汽车外运，土方弃于沿线指定的弃土场整平成型。开挖的总原则：采取自上而下，分段平行循序推进的施工方法施工，即施工时逐段逐段的挖完到位，不宜将整个坡面全部揭开，一是有利于各单元工程项目施工实行交叉流水作业，加快施工进度；二是有利于一次性开挖到位，防止开挖后坡面内水外渗，避免进行二次开挖时施工机械产生内陷、打滑而不能作业；三是未开挖或开挖不到的地方原表层未被破坏，而有利于雨后排水。1.2.4土方回填土方开挖包括导滤沟和脚槽等项目，采取人工方式开挖施工，余土采用自卸汽车运至弃土场堆放。沟槽在人工保护层土方开挖时开挖完成。1、设计范围内的土方回填设计范围内的土方回填，主要位于护砌的坡面和滩顶局部低洼地段，由于回填区地势低洼，回填前必须在清除地表杂物和耕植土与腐植土的同时，开挖好截排水沟，做到旱地施工，截排水沟可结合土方开挖的截排水沟一起布置。回填土的土质应符合填筑的技术要求。利用开挖土料回填时，应选择滩顶土质较好、含水量适宜的土壤，采用挖土机配合自卸汽车运土回填，或用推土机就地推土回填；当开挖土料的土质与含水量不符合填筑要求时，则应在外地选择合适的土方填筑。填筑土方的松铺厚度每层高2530cm，采用履带式推土机进行铺摊整平碾压，碾压遍数根据土的物理力学性能和含水量经试验确定，使其压实度（干容重）能符合设计要求，土方填筑逐段同时施工，先将清基后的低洼坑地填平后，在上层填筑时每层的层面应向外侧倾斜，其倾斜度不小于2%，以便无雨时能及时排干填筑层顶层面的雨水。土方填筑后的顶面应按设计超度20cm作为沉降和保护层厚度，再在护砌施工前挖除。2、弃土场的回填土方开挖的弃土场位于业主指定的部位，填筑高度为12m，弃土填筑施工方法与设计范围内的土方填筑基本相同，在此不赘述，填筑后的外型与表面应规则、平整、美观。1.2.5混凝土及及砌体的拆除（1）混凝土采用机械配人工拆除，对需整体全部拆除的建筑物，在充分论证对周边建筑物无影响且保证安全的情况下采用爆破拆除，其爆破方法采用毫秒微差爆破法。（2）对其它结构有影响部位采用手持风钻打孔拆除。对出水箱涵连接部位采用人工凿除的方法拆除，拆除时绝对保证不破坏原有箱涵的结构。人工拆除时从上至下进行，并注意拆除时的安全。（3）采用爆破法拆除时，爆破材料的运输、贮存、加工、现场装药以及瞎炮的处理等，均应按有关的安全操作规程执行；选用的爆破材料，必须符合国家的有关技术标准，使用前应进行性能检查；新型的爆破材料，须经验证其性能符合规定后，方能使用。所有的爆破作业，包括孔深、孔径、炸药用量以及炸药性质，都要经批准后才能付诸实施；每次爆破所使用的炸药应药量适度、力度适度，并用于合适的地方。不宜爆破拆除的构件或地段，采用人工撬除、机械拆除或监理人批准的其他方式进行拆除。（4）其他砌体的拆除，均采用人工或手持风钻进行拆除。（5）拆除后对不可利用的弃料按监理人指示弃至指定地点；对可重复利用的石料经监理人检验合格后，堆放在监理人指定地点，并负责保管。1.2.6浆砌石工程浆砌块石：石料必须选有质地坚硬、不易风化、没有裂缝且大致方正的岩石，不允许使用薄片状石料。石料湿抗压强度应大于50MPa，软化系数应大于0.7，密度不小于2.65t/m3。块石边长不小于20cm。浆砌石脚槽采用M7.5水泥砂浆砌筑，采用符合要求的块石料。砌筑砂浆的配合比必须按设计标号进行生产性试验确定，并须上报监理工程师批准同意后实施。砌筑前，清除石块表面的泥垢、水锈等杂质，必要时用水清洗。浆砌块石体必须采用铺浆法砌筑，在铺砂浆之前，石料洒水湿润，使其表面充分吸水，但不得有残留积水。砌筑时采取挂线施工，先铺砂浆后砌筑，石块分层卧砌，上、下错缝，内外搭砌，砌立稳定。砌筑缝厚度一般为1530mm，较大的空隙用碎石填塞，但不得在底座上或石块的下面用高于砂浆层的小石块支垫。每层大体找平，分段位置尽量设在沉降缝或伸缩缝处。砌体基础的第一层石块将大面向下。砌体的第一层及其转角、交叉与洞穴、孔口等处，均选用较大的平整毛石。所有的石块均放在新拌的砂浆上，砂浆缝必须饱满，石缝间不得直接紧靠，不允许采用外面侧立石块、中间填心的方法砌石。砌体的结构尺寸和位置，必须符合施工详图规定，表面偏差在2m范围内不得大于30mm；砌缝宽度，平缝1520mm、竖缝2030mm。砌缝应做到饱满、密实，砌筑后在抹面前应用水将砌体表面冲洗干净，使抹面砂浆与砌体能很好地结合。排水沟与脚槽在护砌预制块勾缝时抹面，截流沟在封顶砼浇筑时抹面。水泥砂浆采取挂线抹面，其表面应做到平整光滑，轮廓分明，密实美观。所有砌筑砂浆必须拌和均匀，一次拌料应在其初凝之前使用完。浆砌石砌体宜在砌筑后和勾缝后1218h之内及时养护，养护时间14d，并经常保持外表面的湿润。如有霜冻或雨雪时，顶面应覆盖养护。1.2.7钢筋混凝土工程钢筋混凝土工程包括钢筋绑扎、模板安拆、混凝土浇筑、止水、伸缩缝处理等。砼生产系统布置根据现场情况和建筑物混凝土浇筑所需确定。每个搅拌站配500L混凝土搅拌机1台，进料配0.2m3的小型装载机，出料用胶轮车。钢筋砼施工工艺流程图：上道工序验收合格钢筋绑扎模板安装混凝土搅拌浇筑养护拆模进入下道工序。（1）水工砼配合比设计水工砼配合比设计，应本着优质、经济、安全的原则设计。按设计要求计算配出强度：R配R标(1-tcv)砼的水灰比，应根据设计对砼性能的要求，由试验室经常对砂碎石的含水量测定并通过试验确定，但一般不超过0.5。粗骨料级配及砂率的选择，应考虑骨料生产的平衡，砼和易性及最小单位用水量等要求，综合分析确定。砼坍落度，应根据建筑物的性质、钢筋含量、砼的运输、浇筑方法和气候条件决定，尽可能采用小坍落度。砼在浇筑地点的坍落度可参照下表：混凝土在浇筑地点的坍落度（使用振捣器）建筑物性质标准园锥坍落度（cm）水工素砼或少钢筋砼35配筋率1的钢筋砼57配筋率1的钢筋砼79混凝土试验应提供的资料需要的试验特性龄期（天）新拌71428坍落度抗压强度容重（2） 砼生产的质量控制要素砼的生产，是根据砼的合格质量水平所确定的原材料组成及工艺参数，经过配料、计算、搅拌、运输等一系列工艺过程完成。其中任一工艺过程出现质量问题，都会对砼质量产生程度不同的影响。因此，对每一生产工艺过程都应予以必要的控制。原材料控制 水泥：水泥使用产品质量稳定的32.5级矿渣水泥。水泥进仓要有出厂合格证或质检报告，并按规定抽样检验，合格后才可使用。水：拌和砼用水采用可饮用的水，抽用河道水时须进行水质化验，以满足砼质量要求。水的PH值、不溶物、可溶物、氯化物、磷酸盐、硫化物的含量应符合下表规定：水中物质含量极限项目钢筋混凝土素混凝土PH值44不溶物 mg/L20005000可溶物 mg/L500010000氯化物（以CI-计） mg/L12003500硫酸盐（以SO42-计） mg/L27002700硫化物（以S2-计） mg/L/骨料:砂料应质地坚硬、清洁、级配良好；使用的砂、特细砂应通过试验论证。砂的细度模数宜在2.42.8范围内，天然砂宜按料径分成两级，人工砂可不分级。砂料中有活性集料时，必须进行专门试验论证。粗骨料最大粒径不应超过钢筋净间距的23及构件断面最小边长的14；素砼板厚的12。对少筋或无筋结构，应选用较大的粗集料粒径。粗集料中含有活性集料、黄锈等时，必须进行专门试验论证。粗集料力学性能，按普通砼中的粗集料检验的有关规定进行。骨料的质量技术要求项 目细骨料粗骨料备 注含泥量（%）31坚固性（%）1012云母含量（%）2石粉含量（%）612表观密度（t/m3）2.502.55有机质含量浅于标准色浅于标准色硫化物及硫酸盐含量10.5超、逊径（%）超径5（圆孔筛）逊径10针片状颗粒含量（%）15计量控制计量准确与否，将直接影响既定的配合比，从而影响砼的和易性、强度等的既定质量。计量的误差来自两方面：一是计量器本身的误差；二是称量时的操作误差。故采取以下措施：为防止计量器本身的误差，投标单位拟采用比较准确的计量器电子称进行计量。在使用前利用固定重量的物体，对电子秤进行检定，控制其称量精度。定期对电子秤进行维修、检测。搅拌控制拌制砼时，必须严格遵守试验室签发的砼配料单进行配料，严禁擅自更改。在砼拌和过程中，应根据气候条件定时地测定砂、石、骨料的含水量（尤其是砂子的含水量）；在降雨的情况下，应相应增加测定次数，以便随时调整砼的水灰比。在砼拌和过程中，应采取措施保持砂、石、骨料含水率稳定，砂子含水率应控制在6以内。掺有混合材的砼进行拌和时，混合材可以采用湿掺或干掺，但应保证掺和均匀。如使用外加剂，应将外加剂溶液均匀配入拌和用水中，拌和用水量应扣除外加剂的水量。必须将砼各组份拌和均匀，拌和时间应符合要求。按规定要求在仓口留取试件，以掌握砼的强度情况。经常检查和保修搅和设备，以保证砼生产能顺利进行。运输控制由于施工沿线较长，要采用适当措施以保证砼在运输过程中不致发生分离、漏浆、严重泄水及过多降低坍落度等现象。在任何情况下，严禁在运输中途加水后运入仓内。砼自由下落高度应不大于2米，超过所时应采取缓降措施。（4）钢筋采购制作加工 进场钢筋必须持有厂家的出厂合格证和质量保证书。钢材入库后并在使用前，按有关检验规范的规定取样试验，对不合格者，不许使用。由熟练的工人根据施工图纸将合格的钢筋按分类分别制作。钢筋制作工作在钢筋加工厂完成。钢筋表面应洁净无损伤，油漆污染和铁锈等应在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用。钢筋应平直、无局部弯折。对有弯折的钢筋应调直，调直应遵守下列规定：a采用方法调直时，级钢筋的冷拉率不宜大于4%；、级钢筋不宜大于1%。B冷拨低碳钢丝在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于施工图要求。钢筋应按图加工，其加工后的允许偏差不得超过下表数据；钢筋弯钩弯折加工应符合DL/T5169-2002的规定。圆钢筋制成箍筋，其末端弯钩长度箍筋直径受力钢筋直径（mm）25284051075901290105加工后钢筋的允许偏差顺序偏差名称允许偏差值(mm)1受力钢筋全长净尺寸的偏听偏差102箍筋各部分长度的偏差53钢筋弯起点位置的偏差厂房构件204钢筋转角的偏差35圆钢筋纵向偏差薄壁结构10（5）材料储存施工期间水泥、砂石料的储量应根据浇筑强度，供应方式，运输条件以及施工方案，布置特点等综合考虑，以满足砼连续浇筑的需要，即要保证生产又要避免储存过多而使胶凝材料受潮失效。混凝土外加剂是现代工程建设中日益普遍使用的新型、高效、节能、降耗的化工建筑材料，广泛应用于各种混凝土工程中，它具有提高混凝土各龄期强度、延缓和降低水化热、调节凝结时间、节约水泥用量的作用。（6）止水、预埋件加工 混凝土工程施工需加工止水铜片，钢结构预埋件等。这些结构件预先在金属制作加工厂内分批制作完成，并检验合格做好标识，按仓面施工需要运到工地备用。（7）仓面施工准备工作仓面施工准备工作包括测量放样及检查，地基或已浇筑混凝土面的处理和清理，模板、钢筋（包括锚筋）、预埋件、止水等设施的埋设和安装等，也包括上述工作内容的质量检查、验收和记录。验槽测量放样 采用测量仪（全站仪）和经纬仪、水准仪进行测量放样。仓面施工准备前，先进行验槽测量放样，检查上道工序的产品质量是否满足要求，以确保这次施工准备工作的顺利进行。基底清理 将基础面或已浇混凝土面进行处理和清理。对基岩面上的泥土、锈斑、钙膜、破碎和松动岩块以及一切不符合要求的岩体清除和处理。对已浇混凝土面，将老混凝土面进行人工凿毛或高压水枪冲毛，使其满足“无乳皮面”这一施工规范要求。立模前测量放样 采用全站仪、经纬仪或水准仪按设计图要求进行测量放样。以确保安装和埋设工作的顺利进行。模板安装和预埋件安装根据测量放样提供的尺寸和控制点进行模板安装。大体积混凝土采用大块模板为主。模板安装要有足够的强度、钢度和稳定性，以保证混凝土浇筑后结构物的形状和相互位置等符合设计要求。因此，在模板安装过程中，设置足够的临时固定设施，以防模板变形和倾覆。模板安装前要清理其表面的杂物，对已变形的模板进行较正。模板表面涂脱模剂以保证其光洁平整；钢模面板涂刷矿物油类的防锈保护涂料，并不得采用污染混凝土的油剂；木模板面采用烤涂石蜡或其它保护涂料，按其使用部位分类编号，妥善保管。模板拼接严密紧闭，以免漏浆。浇筑过程中派人对模板值班巡视，加强保护。大体积混凝土模板安装的允许偏差，遵守水工混凝土施工规范DL/T5144-2001的规定。对施工仓面结构混凝土和钢筋混凝土梁柱的模板允许偏差,遵守水工混凝土施工规范DL/T5144-2001的规定。重要部位地方的模板安装先要制订专门的模板制作和安装措施才能实施。止水、伸缩缝设施和埋设件安装（8）止水、伸缩缝安装止水片（带）安装时，先测量放样，然后安装。用钢筋支架固定，防止变形和撕裂。如发现金属止水片不平整，不干净或有砂眼和钉孔，不能安装使用或处理合格后再安装。止水铜片的衔接按其厚度分别采用折叠、咬接或搭接方式，其搭接宽度不得小于20mm，咬接和搭接部位必须双面焊接。橡胶止水带的搭接采用YW309胶粘剂搭接。具体方法为：先将其接头削面1：10斜面、锉毛、用胶粘剂在接头斜面上涂刷34遍后再搭接粘合。安装后要加强对止水片的保护。为防止安装后在浇筑施中防止接头变形和撕裂破坏，粘全搭接时采用铝板加工成型后进行锚固。（9）钢筋定位安装绑扎钢筋在钢筋厂加工完毕后，要对钢筋加工成品进行检查验收，如钢筋成品的种类、钢号、直径、弯曲形式、数量和其它质量全部符合施工图纸和施工规范要求，就可以转运到仓面进行安装。加工好的钢筋合格成品按工作仓面的名称、单元编号和钢筋编号分类捆扎放置并挂牌标识，然后运至施工仓面安装。钢筋安装前，先依据施工详图所示尺寸、位置进行精确的测量放样，然后按照测量点放线标点，定点、定位安装。先搭设骨架支撑钢筋，然后按主要受力钢筋和分布钢筋的布局走向按顺序先后将钢筋穿插成型。对于底层的或前后左右相邻的的先浇混凝土块所露出的钢筋接头，要用特制的扳手调直校正，才能进行新的钢筋安装。钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，要符合设计图纸的规定。钢筋交叉点的绑扎，必须满足水工混凝土施工规范DL/T5144-2001的规定要求。为保证混凝土保护层符合设计要求，在钢筋安装时，在钢筋与模板之间设置强度不低于设计强度的混凝土垫块。垫块用埋设的钢丝将垫块与钢筋扎紧，并互相错位，分散布置；在多排钢筋之间，用短钢筋支撑以保持位置准确。钢筋接头按施工图纸规定采用焊接或绑扎搭接，搭接长度符合设计和规范要求。在征得设计和监理同意，并取得试验数据合格的情况下，较粗钢筋的垂直搭接推广使用新工艺电渣压力焊或气压焊。钢筋接头焊接按施工图和混凝土结构工程施工及验收规范GB502042002中的第四节的要求和规定执行。钢筋架设完毕，要妥善保护，避免发生错动和变形，在混凝土浇筑过程中，安排人员值班，经常检查维护。（10）工作面清理、冲洗钢筋模板、止水片、预埋件等到安装工序完工，并经作业班组自检，施工队复检合格后，做好施工原始记录，即开始工作面的清渣和冲洗。将散落和堆积在施工仓面上的一切杂物清除出外，并用高压水冲洗干净，然后排干仓面积水。该工序完工后报请项目部的质检部门对施工仓面进行终检，仓面合格后做好相关的质量检查记录。（11）检查验收仓面施工准备的所有工序完工后，经项目部“三检”合格并做好施工质量检查记录，在混凝土开浇前8h（隐蔽工程为12h），以书面形式通知监理工程师对施工仓面检查验收，书面通知按监理工程师指定的格式说明检查地点、内容和检查时间，并附有项目部的自检记录和必要的检查资料。仓面经监理工程师检验合格并在检查记录上签字后，才能进行混凝土浇筑。（12）混凝土拌和在拌制现场浇筑混凝土时，严格按照现场试验室出具的配料单进行配料和拌制，除现场条件变化，修正有关参数外，不擅自更改配料单。混凝土的拌和，混凝土生产每个施工段根据计划好的搅拌机进行拌和。混凝土施工前，先检查拌和设备的性能，包括混凝土拌和物的均匀性、适宜的拌和时间、衡器的准确性、机器和叶片的磨损程度等。拌和过程中必须采取措施保证骨料含水率的稳定；拌和机必须按铭牌规定转速运行，生产的混凝土必须拌和均匀；若水泥已拌入骨料且已加水，因停放时间超过两小时应将混合料废弃。当拌和站安装完毕后，会同监理人进行设备操作运行操作检验，合格者，再投入使用。在使用中经常检查设备运行状况，使之处于良好的工况状态。为确保混凝土各成分拌和均匀，拟计划通过试验室试验，确定最佳的投料顺序和拌和时间。对因拌和或配料不当而报废的混凝土，弃置到预先指定的场地。（13）混凝土运输与入仓为了使混凝土不出现分离、漏浆和严重泌水现象，从搅拌机出来的混凝土尽量在30min内运输进入仓面。入仓时，为防止骨料与砂浆分离，混凝土垂直落差控制在2m内。混凝土水平运输拟采用前机动翻斗车进行混凝土运输。本工程的混凝土的垂直运输用串筒和溜筒为主，手推车运送入仓为辅。为保证混凝土的质量，混凝土运输尽量缩短运输时间，减少转运次数。运输时将管道设立缓降斜平台，尽量让管道斜卧，对卸料高度大的施工区增设二次转运平台作为缓降设施。因故停歇太久已经初凝的混凝土作废料处理，在任何情况下不在运输途中加水后运到浇筑地点。为确保实现上述要求，对各单位工程拟采取各种具体的入仓方式，将编写各单位工程施工方法和施工工艺以及有关附图，进行详细说明。（14）混凝土浇筑、振捣 施工仓面经监理工程师检验合格并在检查记录上签字后再开始浇筑混凝土。开浇混凝土前的注意事项a.将要浇筑混凝土的仓面的混凝土配料单经监理工程师同意后才能开机拌料。b.如建基面上有承压水冒出，则制定引排措施和方法报监理工程师审批，处理完毕后再开浇混凝土。c.基岩面和老混凝土面的浇筑仓，在浇筑第一层混凝土前，必须先铺一层23cm的不低于该仓面混凝土设计强度的水泥砂浆，并铺设均匀，保证新浇筑混凝土与基底结合良好。d.浇筑的仓面保持湿润，但不能有积水。铺料平仓优先采用通仓平铺铺料法，这一方法不能满足通仓浇筑时，才考虑采用台阶浇筑法或斜层浇筑法。铺料的厚度根据搅拌、运输和浇筑能力、振捣器的性能及气温因素和工作仓面的大小来决定。一般混凝土仓面铺料厚度40cm。在斜面上浇筑混凝土时，应从最低处开始，直到保持水平面.混凝土卸料时，首先均匀多点下料，入仓混凝土随铺随平仓。仓内若有粗骨料堆叠时要均匀分布到砂浆较多处，但不得用砂浆覆盖，以免造成内部蜂窝。在靠近模板和钢筋较密的地方，辅以人工铲料平仓，使骨料均匀分布。不合格的混凝土严禁入仓，已入仓的不合格料必须清除。振捣大体积混凝土用插入式高频振捣器，板梁结构部位采用软轴插入式振捣器、平板振捣器振捣。振捣器不能直接碰撞模板、钢筋和预埋件，以防模板走样和预埋件移位；振捣时间以混凝土不再显著下沉，不出现汽泡、开始泛浆为准；振捣器移动的距离以不超过其有效的半径的1.5倍，并插入下层510cm，振捣顺序依次进行，方向一致，振动棒快插慢拔，以保证混凝土上下层结合，避免漏振和过振。混凝土浇筑时，严禁在仓内加水，如发现和易性较差，就采取加强振捣的方法来保证其质量。浇筑的间歇时间和施工缝处理混凝土浇筑必须连续进行，其允许的间歇时间通过试验确定，或按水工混凝土施工规范DL/T5144-2001的规定执行。若超过允许间歇时间，则按施工缝处理。根据设计和施工条件的限制所进行的分缝分块，所形成的施工缝亦按施工规范的要求处理。施工缝处理的方法以冲毛机冲毛为主，辅以人工凿毛，以提高工效。常态混凝土两块相邻混凝土的浇筑间歇时间不能小于3d。（15）混凝土养护混凝土浇筑完毕后，当硬化到不因洒水而造成损坏时，应采取洒水等养护措施，使混凝土表面经常保持湿润状态；混凝土表面在浇筑完毕后12-18h即开始养护，天气严热或干燥气候情况下提前进行养护。早期混凝土表面采用经常保持水饱和的覆盖物进行遮盖，避免太阳曝晒；混凝土养护时间不得少于14天，重要部位和利用后期强度的混凝土、以及严热和干燥气候情况下，延长养护时间，且不得少于28天。（16）拆模混凝土浇筑完毕后，且到龄期后进行人工拆模。拆模应按下列规定：不承重侧模板的拆除，应在混凝土强度达到其表面及棱角不因拆除而损伤时，方可拆除；墩、柱和墙部位在其强度不低于3.5MPa时，方可拆除；底模应在混凝土强度达到相关规范规定方可拆除。1.2.8 闸门安装方案（1）闸门吊装前，先清除闸室内门槽埋件表面的砼残渣和其它杂物，特别是水封座板表面上的水泥浆，并检查连接处焊缝是否打磨光滑。（2）对所有闸门埋件，再进行一次复测，检查埋件各部相关尺寸是否符合图纸尺寸。（3）将在厂内制作的闸门门体按厂内编号逐一检查、核对。如因吊装、运输过程中造成的变形、碰撞，及时予以矫正。（4）门叶到位后，检查控制线及各部尺寸，同时用水平仪测平，将闸门底缘控制在同一平面上。拼搭面板、横梁腹板及翼缘对接缝和其它小次梁对接缝。（6）用对角拉线法检查闸门扭曲情况，在达到SLJ201-80、DLJ201-80规范要求后，进行施焊。（7）闸门进行焊接时，严格按照焊接工艺及图纸要求进行施焊，闸门面板对接缝属一类焊缝，先焊背面，再用碳弧气刨在正面扣缝，进行清根处理后，打磨干净再焊接，焊缝外观，成形应为良好。（8）闸门的所有焊接结束后，检查闸门的焊接变形情况，对不符合SLJ201-80、DLJ201-80规范要求的部门进行水火矫正处理。经自检合格后，报请监理工程师验收。（9）闸门外型尺寸验收合格后，进行喷锌防腐处理，严格按照防腐工艺进行，做好防腐资料的记录整理工作，报请监理工程师验收。（10）装闸门止水橡皮时，侧、底止水橡皮安装平直交接头处粘结牢固可靠，严禁烫孔，所有止水螺栓必须紧固到位。（11）考虑到标书要求，不允许分段闸门在门槽里垂直拼装，所以在闸门吊装前，架设钢质扒杆，在闸底板或闸室内拼装，具体根据现场条件再定。（12）起吊时注意对底止水橡皮的保护，吊装闸门进入门槽时，对侧止水橡皮用浇水法进行保护。（13）闸门在主滚轮与门槽轨道接触后，用灯光或其它方法检查止水橡皮的压紧程度，保证没有透亮或间隙。1.2.9启闭机安装（1）检查发运到现场的启闭机型号是否符合要求，各种配件如钢丝绳、中间轴、油杯、地脚螺栓等规格、型号、数量是否与发货清单相符，有无缺件和差错。（2）检查启闭机在运输过程中是否受到损伤及破坏，如出现损伤与破坏及时采取补救措施，防止不合格品在工程中使用。（3）测放安装控制线：根据启闭机安装布置图，明确主、副机位置。在闸室底板上逐孔放出门槽和孔口两中心线，如下图所示。门槽中心线 孔口中心线 用经纬仪将底板上的门槽两中心线逐孔翻到工作桥上，作为启闭机安装的控制线。（4）确定启闭机安装位置：根据工作桥上放出的启闭机安装控制线结合安装布置图和闸门吊点距,确定启闭机安装中心线如下图所示。 孔口中心线 吊点横中心线 L/2 L/2 门槽中心线 吊点纵中心线 门槽中心线与吊点横向中心线之间的距离E可从闸门主滚轮中心线与吊耳中心的位置求得。检查启闭机地脚螺栓孔或地脚螺栓预埋的位置是否正确，如误差过大，影响安装则应及时处理。根据图二所示, 确定的安装位置用25T汽车吊逐台将启闭机就位，注意主、副机编号是否一致。调整主、副机位置，根据吊点中心线找正其纵、横中心线偏差不应超过3mm。用水准仪测量主、副机控制面高差其偏差不应超过5mm、水平偏差不应大于0.5/1000。浇筑二期砼，待达到强度后拧紧地脚螺栓、螺母。如采用埋设板、则焊接地脚螺栓，拧紧螺母。安装中间轴。（5）调整、检查：检查开式齿轮啮合情况，制动轮跳动情况。用塞尺检查齿轮侧间隙、空载宜略小于保证间隙，以确保在正常运行时得到保证间隙，用百分表检测制动轮跳动，不得大于100um。目测齿面接触斑点，齿高不小于40%，齿长不小于50%。如出现超差情况一般多为机座四角没有垫平、垫实，进行调整达到规范。将检查、记录各安装数据，报请监理工程师检验认可。（6）联合调试：闸门调试：在启闭机初步调整结束后，与闸门连接起来，在闸室内进行全行程启闭试验。启闭前，在止水橡皮及止水座板接触面上用水冲淋润滑。闸门全行程上下启闭三次，检查主滚轮的运行有无卡阻现象、侧滚轮运行是否平稳，有无异常响声。如有问题就进行调整。止水橡皮调整：闸门处于全关闭时，对止水橡皮作透光检查，如止水橡皮与埋件止水座间有透光缝隙，进行调整直至不透光，检查止水橡皮有无撕裂，若有撕裂，及时更换处理。做好检测记录，报请监理工程师验收。1.3、质量保证措施设立专职质检员，由专业工程师任职，赋予其质量一票否决权。施工过程中，严格执行“三检制”，即初检、复检、终检。工序交接有班组间的交接检查，工序质量评定在班组自检基础上方能进行专检，并填写质量评定表；隐蔽工程在内容检查通过后，再请监理工程师及设计人员检查，同意并签字后方可实行隐蔽；对监理工程师及设计人员提出的问题，工长亲自监督整改，直到合格。1.4、施工现场安全措施（1）所有进入现场人员，按有关规定穿着工作服、劳保鞋、配戴安全帽。（2）施工现场存放设备、材料，做到场地安全可靠，存放整齐，通道畅通。（3）施工现场设置安全设施和明显标志。（4）全体施工人员必须严格遵守岗位责任制和交接班制度，并熟知本工种的安全技术操作规程。（5）挖掘机作业时，任何人不得进入挖掘机的危险半径内。（6）电工、挖掘机司机和各种机动车辆司机，必须经过专门培训，考试合格后发给操作证，方准独立操作。（7）严格遵守内河航运及施工安全规定，施工期间按有关规定张挂信号旗、信号灯及潜水作业标志，以防止大吨位工程船舶快速经过产生的大浪影响潜水作业安全。（8）所有参与抛填施工的船只配备足够的救生设备(包括救生圈、救生衣)，并在船上插上标有“广东水电二局”的彩旗，以便来往船舶识别和避让。（9）所有参加水上施工的人员配戴救生衣。潜水施工作业前后，潜水助理对潜水装具进行水密及通信检查试验，确保潜水人员的安全；为确保潜水员的身体健康，进场后和撤场前对潜水员进行体检。（10）所有参加施工作业的船舶在作业完毕后迅速离开施工河段，锚泊和停泊的位置不能妨碍正常行驶的来往船舶，并设导航系统，防止意外事故的发生。（11）做好安全施工记录，平时施工班组在交接班时要做好自检，施工期间专职安全员要做好巡检工作，便于及时发现和解除施工安全隐患，做到发现问题及时解决。1.5、计划投入的人员和设备1.5.1施工人员投入计划 责任人：王加祥 三检人员：柳文东、杨志勇调度：谢祚月 初检：施工员其他管理人员：3个 复检：质检员生产工人：15个 终检：质检员1.5.2施工设备投入根据工程施工内容、工作面安排和工期要求，拟投入施工设备如下： 表4.1 投入的施工设备表设备名称型号及规 格数量反铲挖掘机0.5m31经纬仪j2-21水准仪DS31全站仪KTS-4421搅拌机500L2潜水泵40QW15-303自卸汽车8T2发电机组55kw1电焊机BX1-3152砼试模150*150*1506砂浆试模61.5.3.施工进度计划（1）施工安排灌溉闸及消力池分部工程共计：灌溉闸2处、消力池5处。序号项目名称开工日期完成日期1友谊闸2011.4.82011.4.302张家闸2011.3.12011.4.303一新二桥消力池2011.3.82011.4.94太山消力池2011.6.162011.6.305紫荆岭桥下消力池2011.7.212011.8.56金丝湖消力池2011.5.162011.5.307山洪沟消力池2011.5.162011.5.3
