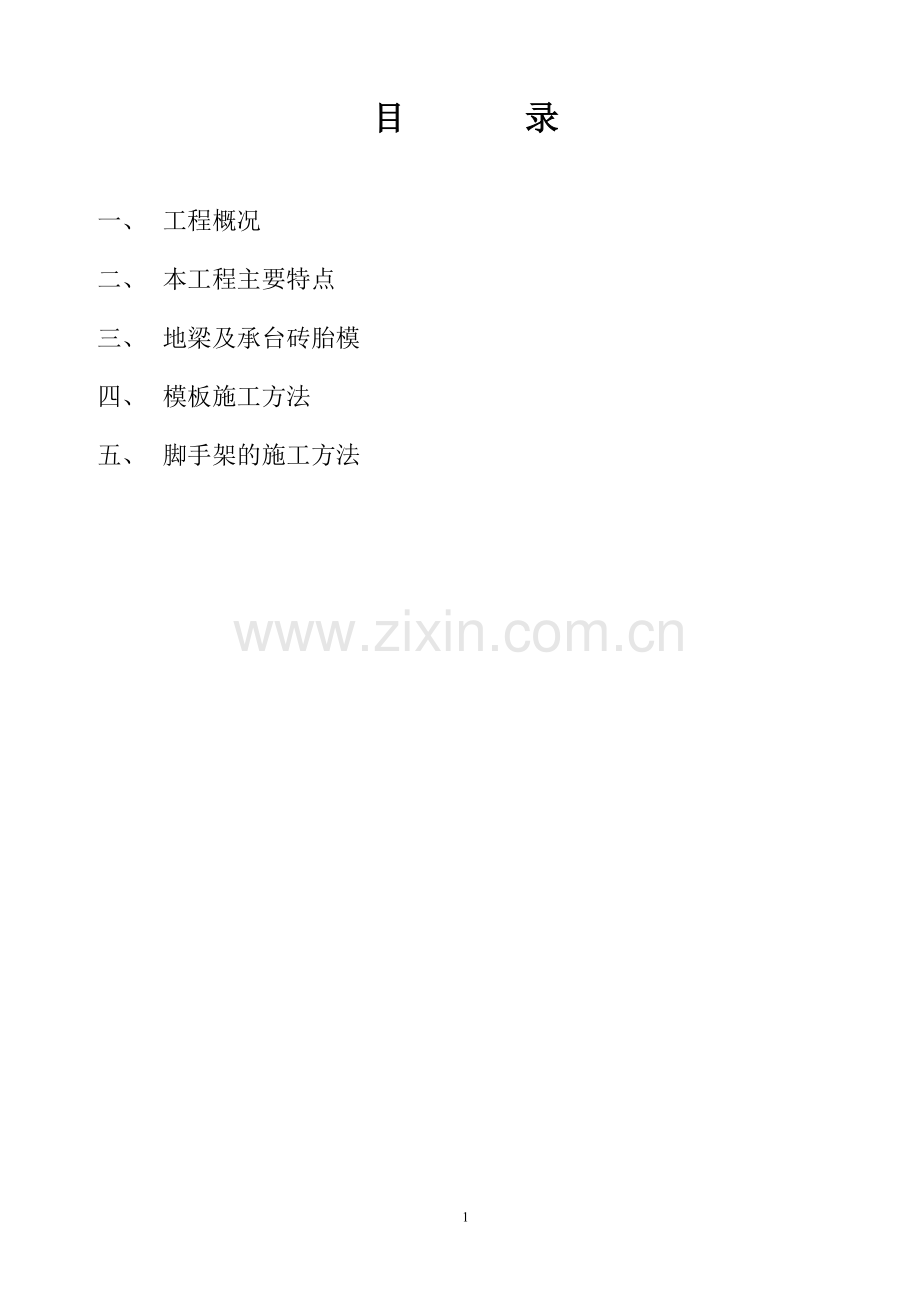

施131施工组织设计或方案（模板、外架） 工程名称： 中兴花园首期工程 工程地点： 东圃珠村 施工单位： 编 制 单 位： 审 批 单 位： 技术负责人： 审批负责人： 编 制 人： 编 制 日 期： 年 月 日 审 批 日 期： 年 月 日目 录一、 工程概况二、 本工程主要特点三、 地梁及承台砖胎模四、 模板施工方法五、 脚手架的施工方法一、 工程概况中兴花园首期是由广州和兴房地产开发有限公司投资兴建的一幢商住楼。该楼地下一层，地面以上十二层，工程总建筑面积50000M2 ，建筑总高39M，是一幢现浇钢筋砼框架结构工程。二、 本工程主要特点1 底板厚500mm ，临土边墙厚400mm ，楼梯间、电梯井外墙厚300mm和200mm 。2.钢筋砼柱、梁以矩形、方形为主、部分为异形，柱最大截面为3502000mm，梁最大截面为5001000mm。三、 地梁及承台砖模 地下室地梁及承台侧边采用.水泥石灰砂浆.砖砌筑120厚砖模，:.水泥砂浆批档厚，砖模采用土方开挖一段的方法进行施工。 四模板施工方法 模板采用层20厚胶合板，支承架采用.壁厚钢管。墙、柱、梁采用、螺杆对拉，确保其结构的几何尺寸。支模用的木枋采用，两种规格木枋，每次使用模板前均应刷脱模剂，以延长模板使用周期，确保砼施工质量，根据工期要求，配置两层墙、柱、模板，三层梁、板模板及支模钢管架进行施工。1 地下室外墙模板施工（1） 外墙模板制安根据施工图纸的要求，结合现场情况进行配制拼装；（2） 外墙支模用的穿墙螺杆为螺杆；（3） 外墙外竖向采用木枋加固，中中距离为，横向采用钢管加穿墙螺杆对拉，步距为一道拉固；（4） 外墙墙体支模穿墙螺杆对拉步距设置为500，横距也为；（5）外墙的加固支撑应与满堂支模架相连成整体，并且内外墙撑落地钢管，防止砼浇筑时墙模内外移动，横距撑为，步距撑为一道；（6） 墙体撑落地钢管以便调节外墙模板的平直；（7） 外墙撑落地钢管的方法：在砼地面凿坑撑紧，中间加撑钢管撑满堂架子成三角形受力，以免落地钢管在受力时从地坑中拨出；（8） 外墙的上部板口各局部位置采用铁丝和花蓝螺丝进行调节使其上口平直，确保墙体模板在施工中达到模平竖直。见图梁模板施工（1）根据梁的几何尺寸，结合现场实际情况配制拼装；（2）按规定起拱；（3）根据梁截面尺寸大小，采用螺杆和斜撑，铁丝调节加固法；（4）梁的高度方向穿墙螺杆加固为600以内一道，6001000为二道，1000以上为三道，梁的长度方向的穿墙螺杆加固为每600一道；（5）梁模板支承的木枋铺设距离中中不得大于250，梁的支承架立杆钢管中距不得大于1200，并采用三道横拉杆加固为每600一道；（6）穿墙螺杆采用蝴蝶扣加螺帽紧固；（7）梁的支承架应与板的支承架相连接，形成一个整体稳定支承架系统；3柱模板施工本工程柱以方形、矩形为主部分异形，其模板采用18进取胶合板，并用木枋，钢管夹箍，对拉螺杆等，进行加固支撑。 （1）竖向模板外采用5050木枋加固，距离为中-中250，高度方向采用钢管夹箍及穿墙螺杆对拉，柱角锁角处采用双扣件加固。 （2）凡800mm以下的柱，在柱中采用一根穿墙螺栓对拉加固，800mm以上、1200mm以下的柱采用二排穿墙螺杆对拉加固，1200mm以上柱采用三排穿墙螺杆对拉加固，对拉螺杆采用14筋。 （3）根据柱的大小、高度进行调整穿墙螺杆的步距，本工程中上部标准层，柱下端三排拉杆步距为500。 （4）柱子支模支撑应与满堂支模承重架相连接，每柱的各面必须设置有两个点，三道管支撑落地稳定柱模板，防止砼浇筑时荷载影响移位。 4楼板模板施工 （1）楼板模板根据图纸设计尺寸，结合现场情况进行配制拼装； （2）满堂架采用普通钢管承重架子，在搭设过程中注意水平钢管错开接头； （3）楼板模板满堂支模架搭设立杆双向中距不得大于1.5M，并采用三道横杆加强立杆刚度，同时应把剪刀撑钢管搭设后，才能铺设梁底、板底木枋模板，以免架子太高晃动使梁板位置移位； （4）各层梁板模安装完毕后进行拉线复查，确保梁板的轴线和几何尺寸的正确无误后，方可交付下道工序施工； （5）模板的受力木枋采用50100木枋，中-中距离为250； （6）所有板跨中和受力位置的立杆、所有梁的支承架立杆，均应加双扣件加固，防止施工中由于集中荷载影响造成板和梁的模板下沉或梁、平板全部下滑； （7）凡是梁、柱、墙板交接处的拼装应严格按照图示尺寸配制安装，确保构件准确无误。 5电梯井墙模板施工采用18厚胶合板作内外墙模，设置14对拉螺杆间距400，步距500，用50100木枋作肋，外用双钢管作夹箍，蝴蝶扣及对拉螺杆拉紧，电梯井内再用带可调节顶撑的钢管支撑于作肋的木枋上，通过可调节端将内模顶紧。 6模板的拆除 模板的拆除要按混凝土结构工程验收规范中有关模板拆除规定要求进行，及时拆除模板，有利于模板的周转及加快工程进度。 （1）拆模时用力不可过猛，模板及支撑拆除后要及时运走、清理，保持施工现场的整洁、文明； （2）拆模应先拆除非承重部分，后拆除承重部分，重大复杂模板的拆除，应事前制定专项拆模方案； （3）上层楼板浇砼时，下一层楼板的模板支柱不得拆除，并对所用砼的强度发展情况分层进行核算，确保下层楼板及梁能安全承载； （4）模板拆除后要清理干净，整齐堆放。 7质量要求 （1）模板及支撑应有足够强度、刚度和稳定性，模板要平整，接缝严密、不漏浆； （2）模板支设除精确放线外，还要逐条放出复查线，以便检查、复核； （3）在砼浇筑过程中要经常检查，如发现变形、松动现象，要及时修整加固； （4）预留、预埋不得遗漏，且位置准确、安装牢固； （5）严格按国家施工验收规范施工，确保质量达市优质工程。五、脚手架的施工方法 为满足本工程施工需要和防护要求，在主体施工阶段，1-五层搭设普通双排脚手架，五层以上采用悬挑脚手架。 （一）1-5层普通双排脚手架 1采用483.5钢管搭设，搭设顺序为：放置纵向扫地杆主杆横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆第二步纵向水平杆第二步横向水平杆 2脚手架立杆搭设 （1）立杆纵距为1.6M,横距为0.8M，内立杆距外墙边0.3M，立杆搭设的垂直偏差应不大于架高的1/200且不大于10cm；（2）相邻立柱的对拉扣件不得在同一高度内，其接头在高度方向错开的距离不小于500mm，且不应设在同步跨内，各接头中心距主节点的距离不应大于步距的1/3。 3大横杆的搭设 大横杆步距为1.8M，上下横杆接长的位置应错开布置在不同的立杆纵距内，同一排大横杆的水平偏差不大于总长度的1/300且不大于5cm。 4剪刀撑的搭设 （1）剪刀撑在脚手架外侧立面整个长度和整个高度上连续设置，斜杆与地面夹角为45度至60度之间； （2）剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2-4个扣结点；（3）每道剪刀撑跨越立柱的根数为5-6根，每道剪刀撑宽度不应小于4跨。 5连墙杆的设置 （1）连墙杆采用刚性连墙件：即钢管与扣件组成连接件； （2）连墙杆拉结要求垂直每层，水平距离每隔5m设一个拉结点； （3）连墙件均匀布置，采用梅花形排列； （4）连墙件采用与楼层内柱相联和预埋焊接的方式相结合。如图13、14。 6拆除 （1）全面检查脚手架的扣件连接连墙杆、支撑体系是否符合安全要求； （2）除顺序应逐层由上而下进行，严禁上下同时作业； （3）所有连墙杆应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架； （4）根据现场实际情况另行补充、完善施工组织设计中的拆除措施，并逐级进行技术交底； （二）悬挑脚手架 1构造型式 用碗扣式脚手架搭设的悬抵消脚手架可以不用预埋件，而用悬挑架直接从建筑物内挑出，从悬挑架上搭设脚手架。其结构构造如图19示。 悬挑脚手架由建筑物内支承架、悬挑架、脚手架三部分组成。支承架是悬挑脚手架的承重架，在建筑物内搭设。悬挑架由挑杆和撑杆组成，它们都是用碗扣接头同建筑物内的支承架固定。挑杆上焊有立杆可调底座，其上可直接插立杆。两可调底座间距为0.9m。即所搭设的悬挑脚手架宽度为0.9m。悬挑脚手架步距一般取1.8m。立杆纵距可根据荷载及所需搭设高度选择，一般可取1.2m、1.5m或1.8m三种尺寸。悬挑脚手架可以单独搭设，也可以同建筑内支撑架配合搭设（但应确保内支撑架的承载力能满足混凝土施工荷载及悬挑脚手架支承荷载），以增强其整体稳定性，其结构型式见图20。 2组架方法 （1）建筑内支承架的搭设 悬挑脚手架的荷载通过悬挑架传递给支承架，挑杆对支承架的作用是水平拉力和弯矩，撑杆对支承架的作用力主要是推力。因此，要求支承架有足够的刚度和强度。一般情况下支承架可在垂直于脚手架方向设两跨，跨距分别为0.9m和1.2m，或等距设置；在平等于脚手架方向则通长设置，跨距等于悬挑脚手架立杆纵距。支承架上、下都设可调座（撑），其上、下安放木梁同建筑物顶紧，以增强其抗倾覆力矩及抗滑移力。同时也避免对楼板的损害。支承架应框架设置斜杆。 （2）悬挑架设置 将悬挑架用碗扣接头固定在已搭设好的支承架上，并应注意让挑架同建筑物外表面垂直。其挑杆及撑杆都必须固定在支承架横杆层，其构造型式见图21，在固定好的悬挑架上插入立杆，搭设悬挑脚手架。斜杆、脚手板、连墙撑及安全防护等构件设置参见双排外脚手架。 3搭设注意事项 （1）搭设前准备 脚手架布架设计 脚手架组装前，应先编制脚手架施工组织设计，明确使用荷载，确定脚手架平面、立面布置，列出构件用量表，制订构件供应和周转计划等。 构件检验 所有构件，必须经检验合格后方能投入使用。 首先应清除组架范围内的杂物，并根据对地基承载要求，采取相应的地基处理措施，做好排水处理。 （2）搭设注意事项 碗扣接头的组装碗扣接头是碗扣式脚手架的核心构造，脚手架立杆同横杆、斜杆靠碗扣接头锁定牢靠。组装时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下古碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。 如发现上碗扣扣不紧，或限位销不能进入上碗扣螺旋面，应检查立杆与横杆是否垂直，相邻的两下碗扣是否在同一水平面上（即横杆水平是否符合要求）；下碗扣与立轴的同轴度是否符合要求；下碗扣的水平面同立杆轴线的垂直度是否符合要求；横杆接头与横杆是否变形；横杆接头的弧面中心线同横杆轴线是否垂直；下碗扣内有无砂交等杂物充填等等；如是装配原因，则应调整后锁紧；如是杆件本身原因，则应拆除，并送去整修。 杆件组装顺序 在已处理好的地基或基垫上按设计位置安放立杆垫座或可调座，其上交错安装3.0m和1.8m长立杆，调整立杆可调座，使同一层立杆接头处于同一水平面内，以便装横杆。组装顺序是：立杆底座立杆横杆斜杆接头锁紧脚手板上层立杆立杆连接销横杆。 脚手架组装以3-4人为一小组为宜，其中1-2人递料，另外两人共同配合组装，每人负责一端。组装时，要求至多二层向同一方向，或由中间向两边推进，不得从两边向中间合拢组装（否则中间杆件会因两侧架子刚度太大而难以安装）。 值得注意的是，碗扣式脚手架的组装关键要把好底部架（即第1-3步架）的组装质量关，因为头两步架的搭设质量不仅关系到整架的组装质量，而且也关系到整架的组装速度，要求搭设头两步架时，必须保证立杆的垂直度和横杆的水平度，使碗扣接头连接牢靠，待将头两步架调整好以后，将碗扣接头锁紧，再继续搭设上部脚手架。 组装注意事项 所有构件都应按设计及脚手架有关规定设置。 在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现要求整架垂直度小于1/500L，但最大允许偏差为100mm。 连墙撑应随着脚手架的搭设而随时在设计位置设置，并尽量与脚手架和建筑物外表面垂直。 在搭设、拆除或改变作业程序时，禁止人员进入危险区域。单排横杆插入墙体后，应将夹板用榔头击紧，不得浮放。 4检验验收和使用管理 （1）构配件检验与验收 碗扣式脚手架构件主要是焊接而成，帮检验的关键是焊接质量，要求焊缝饱满，没有咬肉，夹碴，裂纹等缺陷。 钢管应无裂缝、凹陷、锈蚀； 立杆最大弯曲变形矢高不超过1/500L，横杆斜杆变形矢高不超过1/250L； 可调构件，螺纹部分完好，无滑丝现象，无严重锈蚀，焊缝无脱开现象；脚手板、斜脚手板及梯子等构件，挂钩及面板应无裂纹，无明显变形，焊接牢固。 （2）整架检验与验收 检查阶段 在下列阶段应对脚手架进行检查： A每搭设10M高度； B达到设计高度； C遇有6级及以上大风和大雨、大雪之后； D 停工超过一个月恢复使用前。 检验主要内容 A基础是否有不均匀沉陷； B立杆垫座与基础面是否接触良好，有无松动或脱离情况； C检验全部节点的上碗扣是否锁紧； D连墙撑、斜杆及安全网等构件的设置是否达到了设计要求； E安全防护设施是否安全、可靠； F整架垂直是否符合要求； G荷载是否超过规定。 主要技术要求 A地基基础表面要坚实平整，垫板放置牢靠，排水通畅； B不允许杆有浮地松动现象； C整架垂直度应小于1/500L，但最大不超过100MM； D对于直线布置的脚手架，其纵向直线度应小于1/200L； E横杆的水平度，即横杆两端的偏差应小于1/400L； F所有碗扣接头必须锁紧。 （3）使用管理 脚手架的施工和使用应设专人负责，并设安全监督检查人员，确保脚手架的搭设和使用符合设计和有关规定要求。 在使用过程中，应定期对脚手架进行检查，严禁乱堆乱放，应及时清理各层堆积的杂物。不得将脚手架构件等物从过高的地方抛掷，不得随意拆除己投入使用的脚架构件。 5脚手架拆除 当脚手架使用完成后，制订拆除方案，拆除前应对脚手架作一次全面检查，清除所有多作物件，并设立拆除区，禁止人员进入。 拆除须序自上而下逐层拆除，不容许上、下两层同时拆除。 连墙撑只能在拆到该层时才许拆除，严禁在拆架前先拆连墙撑。 拆除的构件应用具吊下、或人工递下，严禁抛掷。 拆除的构件应及分类堆放，以便运输、保管。 （三）装饰阶段外脚手架 用碗扣式钢管脚手架搭设双排外脚手架美观大方，拼拆快速省力，在本工程外墙装饰阶段采用双排外架手架。 1构造类型 下段立杆纵距取0.9M ，上段则用1.8M。 2安全网防护设置 安全网的设置应遵守国家标准安全网（GB5725-87）及国家标准（建筑施工安全网搭设安全技术规范）。一般沿脚手架外侧要满挂封闭式安全网，以防止人或物件掉落至脚手加橡皮侧。立网应与脚手架立杆、横杆绑扎牢固，绑扎间距小于0.30M。根据规定在脚手架底部和层间设置水平安全网，使用安全网支架。安全网支架可直接用碗扣接固定脚手架上。 3地基处理 脚手架组架前应首先根据荷载等情况难算地基承载力，确定地基处理办法，立杆底座位一般应铺以垫板或其它垫付块。脚手架地基应根据季节、地势等具体情况，设置排水沟槽，否则应采取加固措施。 4组装要求 碗扣式脚手困的底层组架最为关键，共组装的质量直接影响的质量，因此，要严格控制搭质量。当组装完两层横杆后，首先应检查并调整水平框架的直角度和纵向直线度（对曲线布置的脚手架应保证立杆的正确位置）；其次应检查横杆的水平度，并通过调整立杆可调座使横杆间的水平偏差小于1/400L；同时应逐个检查立杆底脚，并确保所有立杆不浮地松动。当底层架子符合搭设要求后，检查所有碗扣接头，并锁紧。在搭设过程中，应随进注意检查上述内容，并调整。 立杆的接长是靠焊于立杆顶端的连接管承插而成，立杆插好后，使上部立杆底端连接孔同下部立杆顶端连接孔对齐，插入立杆连接销并锁定。 5检验验收和使用管理 同上文五。（二）4条。 6脚手架拆除 同上文五。（二）5条。18
