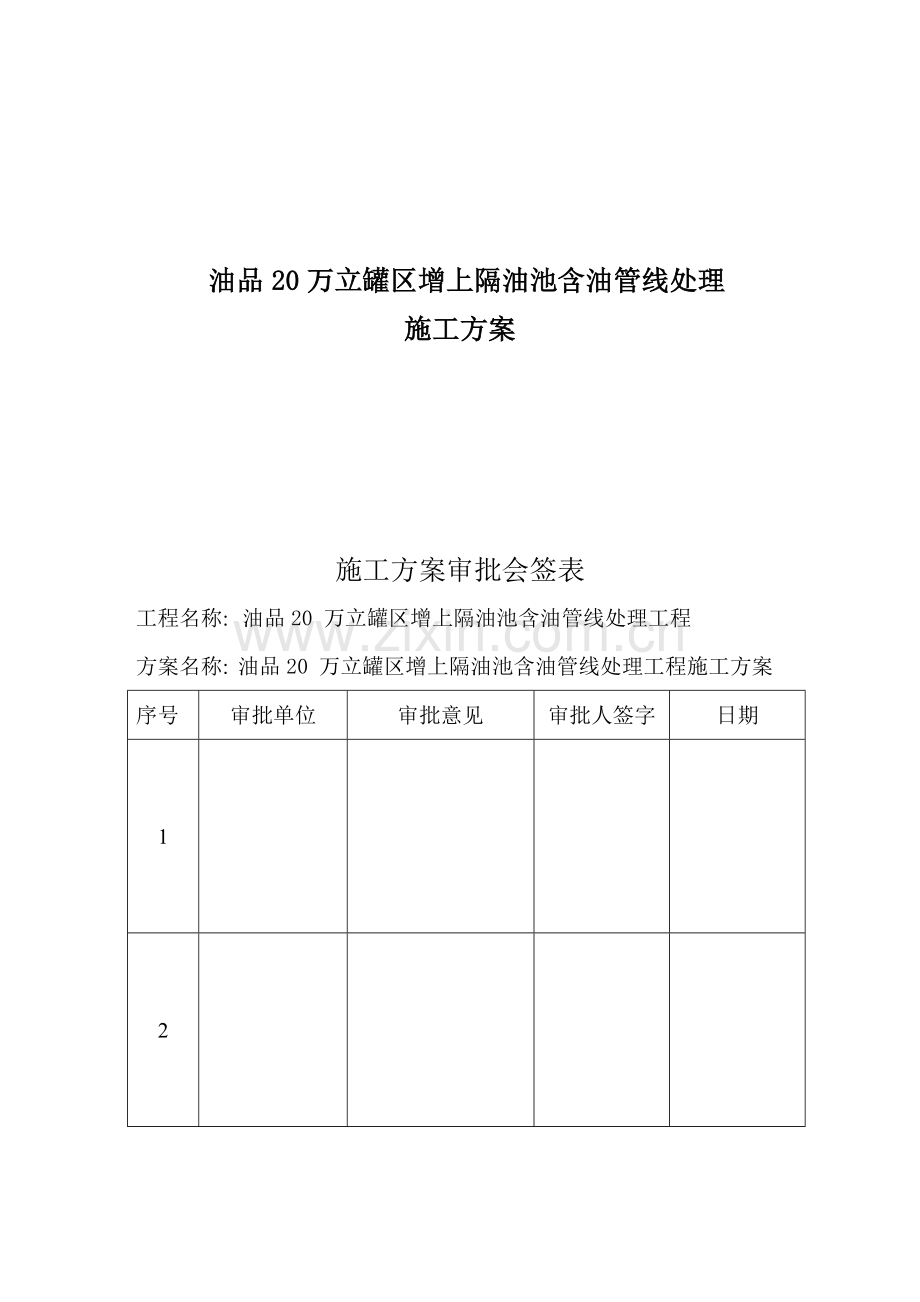

20万污含油污水线施工方案.docx

油品20万立罐区增上隔油池含油管线处理
施工方案

施工方案审批会签表
工程名称: 油品20 万立罐区增上隔油池含油管线处理工程
方案名称: 油品20 万立罐区增上隔油池含油管线处理工程施工方案
序号
审批单位
审批意见
审批人签字
日期
1

2

3

4

目 录
1、编制说明
2、施工依据
3、施工准备
4、施工方法及技术要求
5、施工主要机具设备及劳动力安排
6、质量保证措施
7、安全保证措施
8、附表1.
9、附表2

1.编制说明
本施工方案针对油品20万立罐区增上隔油池中原有含油污水管线处理而编制，20万立罐区为装置原料罐区，罐区隔油池已建成，隔油池管线施工已接近尾声，投用前需要割断罐区含油污水管线，该管线为φ530管线，因介质易燃易爆，为保证施工安全，同时不影响装置原料的正常切换罐，通过多方讨论对该管线处理作出了详尽的施工处理方案。
2.施工依据：
2.1河北都邦石化工程设计有限公司设计施工图：
2.2河北润达石化工程建设有限公司2007年10月11日会议纪要
2.2与本工程有关的工程施工验收规范；
2.3.1《石油化工给水排水管道工程施工及验收规范》SH3533-2003
2.3.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
2.3.3《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999
2.3.4《石油化工施工安全技术规程》SH3505-99
2.3.5《石家庄炼油厂安全管理规定》
3. 施工准备
3.1 编制材料使用计划及施工方案。
3.2 施工班组熟悉了解施工方案及规范要求。
3.3 施工用机具设备准备齐全，性能良好。
3.4 施工材料以及施工方案向监理报验，并报验合格。
3.5 施工班组了解施工现场环境，掌握安全施工措施及文明施工的各项要求规定。
4. 施工方法及技术要求
4.1管道安装施工程序
盲盖封堵
气焊切割管线
两侧管线通蒸汽
割刀断口
施工准备

检查验收
盲盖防腐

4.2管道施工技术措施
4.2.1含油污水管线切割处理前，施工单位应提前将切割管线外的其它所有项目干完。施工准备工作已完成。隔油池内不得有影响施工的积水。
4.2.2根据会议要求，施工前一天切割管道用的特制专用卡具、刀具必须自行制作完毕，准备到现场，并经相关部门检查合格。不合格者不得使用。
4.2.3油品车间在施工前一天8：00关闭罐区加温回水、关闭20万立泵房下水，由于20万立污水系统包含原油末站来水，因此需要协调末站停排污水96小时，联系抽油队在14：00抽出东侧含油污水井1，西侧污水井2、3内的污水。施工单位将与污水系统相连的含油污水井2入口堵好、关闭阀门并堵好含油污水井1东侧来水。
4.2.4关闭蝶阀。在现场接好两根蒸汽胶带备用。
4.2.5施工当日7：00车间蒸馏原料切换到满罐运行，为施工创造争取时间，8：00开始施工。施工过程应用割刀先断开池中央管线后向两端通蒸汽，用蒸汽掩护进行割线作业。从割油池外墙及中间隔断墙处断开，中间管线割断分散取出。
4.2.6管线割断后，割断墙须封堵，须用钢板盲盖封好（必须一侧用盲板与管道焊接封堵）并保证严密、不漏水。盲盖需要作好防腐。
4.2.7为保证不影响蒸馏原料正常切换，施工必须在48小时内干完所有工程，具备投用条件。
4.2.8施工现场配备足够的消防器材。必要时，由甲方联系，由消防队出动消防车现场配合。
5.施工主要机具及劳动力安排
5.1施工机械配备情况一览表（规格型号、数量、性能等）
序号
机械或设备
名 称
型号规格
单位
数量
能力
备注
1
汽车起重机
16t
台
1
完好

2
载重汽车
8t
台
1
完好

3
电焊机
ZXE5-320
台
2
完好

4
焊条烘干箱

台
1
完好

5
焊条恒温箱

台
1
完好

6
汽焊工具

台
1
完好

7
倒 链
1-5T
付
3
完好

8
排水泵
2″
台
1
完好

9
自制割刀、卡具

套
1
完好

5.2劳动力安排
工种
管工
电焊
气焊
起重
电工
油工
管理人员
人数
2
2
1
1
1
2
3

6、质量保证措施
6. 1施工前对全体施工人员进行方案交底和质量培训，对该工程有极高的重视思想；
6.2加强质量检查，严格执行规程规范；
6.3严格焊接工艺纪律，确保施焊人员按工艺进行；
6.4认真填写施工记录并履行签证手续；
6.5质量保证体系图见附图1。
7、安全保证措施：
7.1 HSE保证措施：
7.1.1风险评价

作业
活动
作业
步骤
分解
危
险
源
特 征
现行控
制措施
爆露
于风
险中
人员
（E）
伤害
的可
能性
（L）
伤害
的严
重度
（C）
风险
水平
（D）
补充
措施
风
险
等
级

加强
监护

加强
监护

加强
监护

封堵

落 物
火 灾
电动工具

伤人伤物
着火触电
高处坠落
现场放置灭火器材；各种工具按操作规程进行操作；加强焊接设备维护
8
3
3
72
加强
监护
三级

7.1.2安全教育
7.1.2.1工程施工应逐级进行技术交底及安全教育，采取安全防范措施，严格按照规范SHJ3505-1999规定施工，确保施工安全，安全措施未经落实不得施工。
7.1.2.2班前班中严禁喝酒，现场严禁吸烟；进入施工现场必须戴好安全帽并系好下颏带；施工区域加设警戒线，施工现场行走注意周围环境以及附近车辆、机械，防止伤人；机械工具应有专人管理专人操作，特殊工种必须持证上岗。
7.1.3资质要求
7.1.3.1 施工具有《安全生产许可证》，安全、技术人员、特种作业人员需持证上岗
7.1.4劳动保护
1.4.1按规定穿戴防护用品。
7.1.5作业票证要求
7.1.5.1施工作业人员应严格遵守炼油厂内有各项制度，各种票证齐全方可施工。如有动火、用电、等应及时向有关单位办理作业票证，按级别办理动火证后方可动火，动火时要有甲方监护，同时必须作好防火措施，施工机械进入施工场地应办理进装置许可证。
7.1.6作业场地、环境安全注意事项要求
7.1.6.1施工前应保证含油污水管线与原油罐区短开，管道内含油污水已经抽出，两侧含油污水井已封好。
7.1.7机具一般安全要求
7.1.7.1电焊机等机械设备必须设有独立的专用开关及漏电保护器,其容量应符合要求,禁止多机共用一个电源开关，必须有可靠的接零保护，手持电动工具，必须设置漏电保护器。施工照明应设单独开关，并配备漏电保护器。
7.1.7.2氧气瓶和乙炔瓶应距离明火10米以外，两瓶的安全距离必须在5米以上，且应有防晒设施。
7.1.7.3起重机械应保养良好，运行安全可靠。吊装用机具、锁具应完好无损，满足吊装要求。
7.1.7.4现场配备足够的消防器材。必要时配消防车。
7.1.8其它安全要求
7.1.8.1施工用电必须按三相五线制设置，作到一机一闸一漏电保护，线路必须绝缘良好，电源线路严禁在地面敷设。敷设在地面过路处要加以保护
7.1.8.2切割工作完毕，应及时清理施工现场，切断电源，彻底消灭火种，经专人检查确认完全消除危险后，方可离开施工现场。
7.1.8.3施工队长班长要对施工人员进行教育采取安全防范措施认真完成本次
施工任务，作到“安全第一，预防为主”，质量创优，按时交工。
7.1.8.4施工现场动火应检查周围环境，确保施工安全。
7.1.8.5管道切割拆除及运输过程中，应用机锁具固定良好。保证人员安全。
7.1.8.6现场所有用电设备及手持电动工具必须单独设漏电保护器。
7.1.8.7、管线拆除时，必须与运行装置断开，管道内含油污水已经抽出，两侧含油污水井已封好。介质含量分析合格,经车间许可进行动火切割前、必须办理动火票、并设置防火隔离措施,备好防火器材谨防火灾。安全防护到位、安全监查人员到位方可进行。
7.2具体工序HSE要求：
序号
工序
名称
作业内容
危险因素
分析
应采取的
安全措施
确认人
姓名
1
拆除
拆除
机械伤人、吊装物体坠落砸伤人伤物、火灾
现场放置灭火器材；各种工具按操作规程进行操作；正确穿戴劳保用品；由有资质的起重工作业，划分警戒线
段 志 敏

吊装
吊装
吊装物体坠落砸伤人、物
加强吊装设备维护，由有资质的起重工作业，划分警戒线，吊装、运输材料、均应捆扎牢固。
段 志 敏
2
焊接
焊接
飞溅焊渣伤人
触电伤人
物体坠落伤人
现场放置灭火器材；加强焊接设备维护，正确穿戴劳保用品，由有资质的焊工作业，焊接时注意周边环境。
段 志 敏

7.3安全生产、文明施工及降低环境污染保证措施：
7.3.1、施工时注意减少灯光污染和噪音污染，同时加强安全监护，需夜间作业时应保证照明充足，危险处应设置明显警告牌。
7.3.2、施工机械的噪音必须符合国家有关规定，不合格者不得使用。
7.3.3、施工现场设立临时垃圾收集站，遵照甲方要求将垃圾运到指定地点。拆除物件、废弃物定点堆放处理。
7.3.4、施工材料堆放在车间指定位置
7.3.5、。施工中要有专职人员监护，作业人员不得疲劳上岗。
7.3.6、施工时注意保持现场整洁，施工过程中及时进行物料及工具的回收；
施工结束后清理现场。
附图1
质 量 保 证 体 系

经 理：尹建民

总工程师：袁铁军
施工经理：韩 政、洪丙君

安装责任师：赵会妍
材料责任师：苏鸿雁
质量责任师：房三宝
焊接责任师：程瑞华
机具责任师：王海顺
技术负责人：程瑞华

施工班组
施工队长：段 志 敏

附图2
石家庄分公司安全保证体系

经 理：尹建民

总工程师：袁铁军
施工经理：韩 政、洪丙君

质
量房
负三
责宝
人
曹 凤 金
保 卫 负 责 人
苏 红 雁
设 材 负 责 人
赵 会 妍
技 术 负 责 人
安
全刘
负洪
责国
人

安 装 队 长： 段 志 敏
