0044西区土方开挖回填施工方案.docx

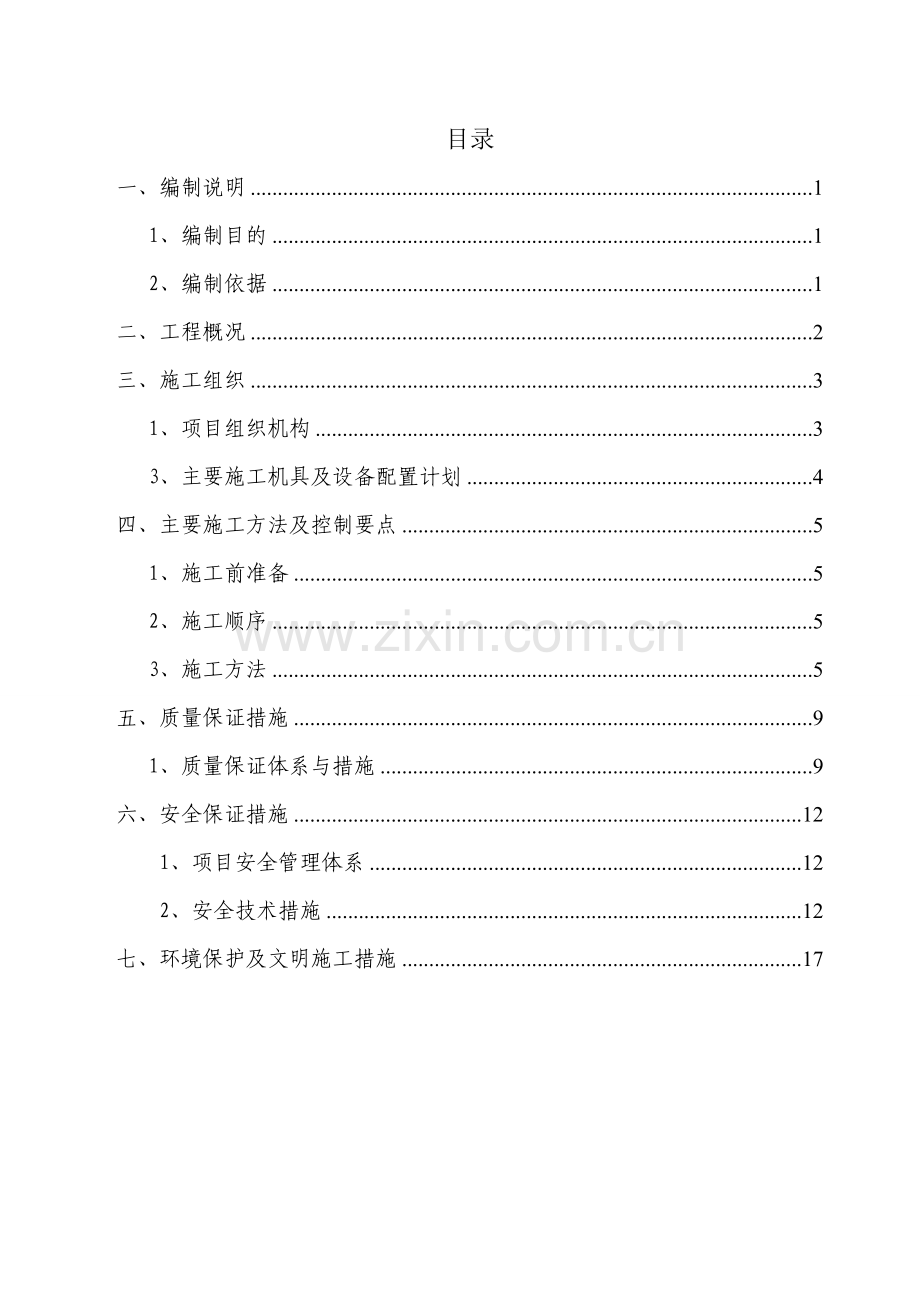

目录
一、编制说明 1
1、编制目的 1
2、编制依据 1
二、工程概况 2
三、施工组织 3
1、项目组织机构 3
3、主要施工机具及设备配置计划 4
四、主要施工方法及控制要点 5
1、施工前准备 5
2、施工顺序 5
3、施工方法 5
五、质量保证措施 9
1、质量保证体系与措施 9
六、安全保证措施 12
1、项目安全管理体系 12
2、安全技术措施 12
七、环境保护及文明施工措施 17

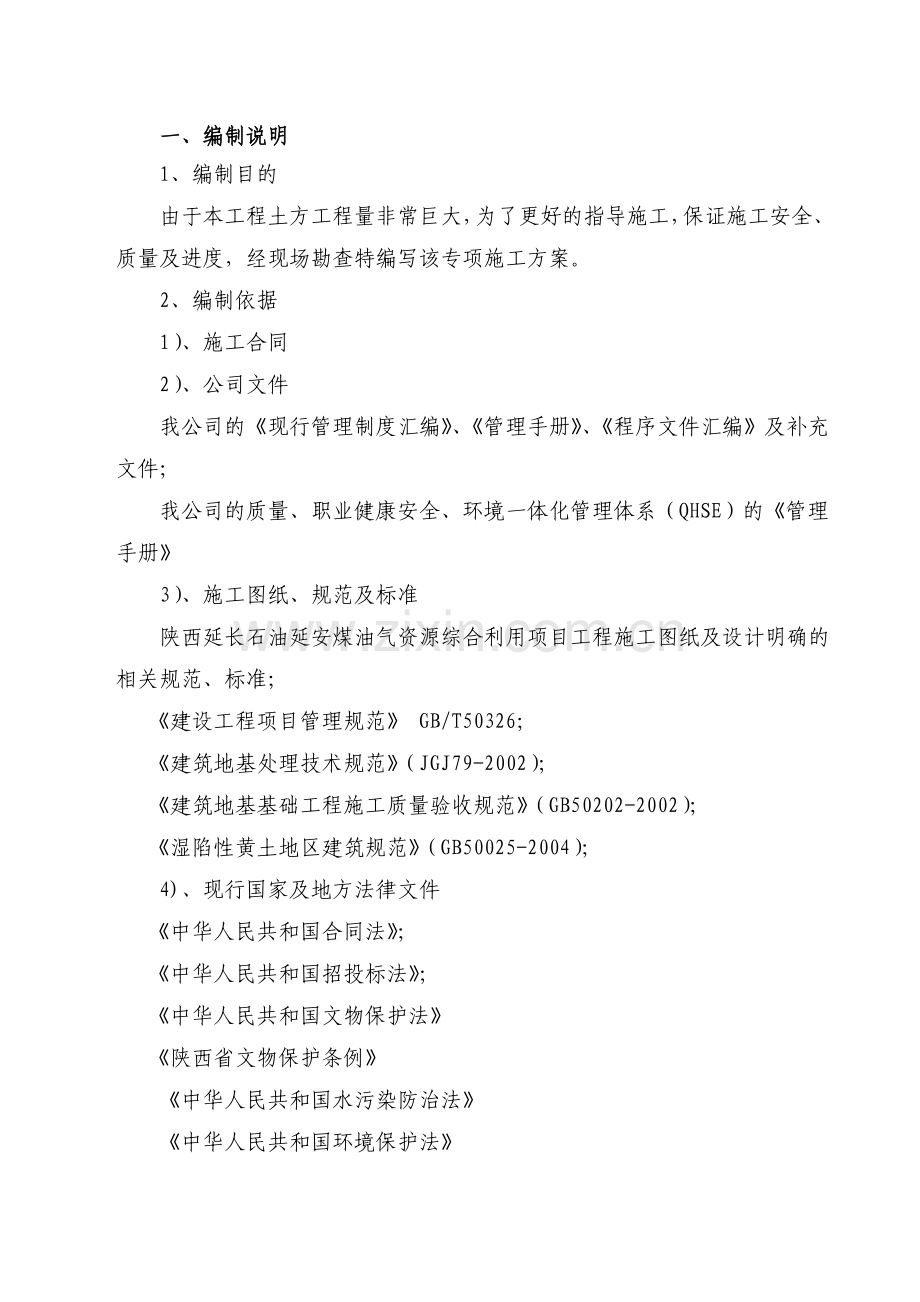

一、编制说明
1、编制目的
由于本工程土方工程量非常巨大，为了更好的指导施工，保证施工安全、质量及进度，经现场勘查特编写该专项施工方案。
2、编制依据
1）、施工合同
2）、公司文件
我公司的《现行管理制度汇编》、《管理手册》、《程序文件汇编》及补充文件；
我公司的质量、职业健康安全、环境一体化管理体系（QHSE）的《管理手册》
3）、施工图纸、规范及标准
陕西延长石油延安煤油气资源综合利用项目工程施工图纸及设计明确的相关规范、标准；
《建设工程项目管理规范》 GB/T50326；
《建筑地基处理技术规范》（JGJ79-2002）；
《建筑地基基础工程施工质量验收规范》（GB50202-2002）；
《湿陷性黄土地区建筑规范》（GB50025-2004）；
4)、现行国家及地方法律文件
《中华人民共和国合同法》；
《中华人民共和国招投标法》；
《中华人民共和国文物保护法》
《陕西省文物保护条例》
《中华人民共和国水污染防治法》
《中华人民共和国环境保护法》
《中华人民共和国环境噪声污染防治法》
《中华人民共和国建筑法》
《中华人民共和国消防法》
《中华人民共和国治安管理处罚法》
《中华人民共和国土地管理法》
《中华人民共和国标准化法》
《中华人民共和国产品质量法》
《中华人民共和国预算法》
《中华人民共和国工会法》
《中华人民共和国劳动法》
《中华人民共和国安全生产法》
《中华人民共和国劳动争议调解仲裁法》
二、工程概况
1、工程概述
延安煤油气资源综合利用项目场址位于富县南富城镇洛阳村，距富县县城约14km。其中西区位于洛阳村西侧洛河西岸的山坡上，占地面积（围墙内）为685706平方米；场地局部地段为20.0-40.0m的陡坎，场地最高地点在扶塔山梁顶，高程为1080.00m。地貌单元属于黄土梁峁。
2、工程的重点和难点
整个场地地质条件复杂，包括河滩地、山地、坡地、冲沟等。西区挖填量大，地质结构复杂，地貌特征显著，需要解决的技术难题多，是本工程的重点和难点，解决好西区存在的技术问题是本工程的关键之所在。“削峰填谷”场地形成，西区既有高挖方，又有高填方。
西区重点问题：深厚填方土体的压实；填方地基工后沉降控制；土方施工与地基处理交叉作业；狭窄冲沟限制工作面展开；地下水的排渗处理。
三、施工组织
1、项目组织机构
为高速优质完成该项施工任务，我们将本着“质量第一、信誉第一”的原则，坚持“一切为用户着想，一切对用户负责”的指导思想，全面执行公司制定的管理方针：“质量在我心中，信誉在我手上，依法管理，注重环境，珍惜生命，关爱健康，为社会提供满意的产品和服务。”按照合格工程的质量标准，通过精心组织、科学管理和严格的质量监督，以一流的施工速度完成本项施工任务。按照<项目法>的要求，设置该工程项目经理部，代表公司履行合同。项目经理部实行项目经理全面负责制，项目副经理和项目总工协助项目经理管理施工现场的施工、HSE、质量、经营和技术管理工作。项目部下设管理层和执行层，并在此基础上，为了适应承包方HSE管理体系的有效运行，在质量安全部设专职质量安全员专门负责本项目HSE管理体系的运行。组织机构运行体系详见下图：
项目经理
施工经理
质量安全经理
项目总工
工
程
技
术
部
安质环部
后勤
保障部

财务部
设备材料部
各施工单位

2、劳动力组织计划
根据本工程的具体情况，计划投入施工技术管理人员25名，施工人员220名，进行施工及管理工作。
3、主要施工机具及设备配置计划
根据本工程的具体特点，挖填工程量巨大，工期短任务重，我们安排两班倒组织施工，主要机具及设备配置计划如下：
序号
机械种类
规格
单位
数量
1
挖掘机
1.2～1.4m3
台
40
2
装载机
斗容量3 m3
台
20
3
自卸汽车
25t
辆
160
4
推土机
宣化140
台
4
5
压路机
25t
台
2
6
GPS
中海达
台
3
7
全站仪
拓普康
台
2
8
水准仪
自动安平
台
1
9
洒水车

辆
2
10
加油车

辆
1
备注
根据施工进展情况可以随时调配机械，满足施工需求。
四、主要施工方法及控制要点
1、施工前准备
施工前首先进行现场调查，完成断面复核；调查自然状态下土地稳定状况，发现问题及时处理；清理现场，做好坡顶截水、临时排水设施，施工便道和遮挡材料；配备挖掘机和自卸汽车等配套机械设备。
进行线路排水系统调查，结合地表地下水的特点，及其对临时道路路基产生危害的可能情况，进行针对性的综合治理。
2、施工顺序
清表 土石方开挖 第一层起夯面（895）以下回填 第二层起夯面（907）以下回填 第三层起夯面（917.5）以下回填 第四层起夯面（928）以下回填 第五层起夯面（934.5）以下回填 第六层起夯面（941.5）以下回填 第七层起夯面（946.5）以下回填 第八层起夯面（951.5～953.5）以下回填
3、施工方法
（1）地表土清理
清表应按设计要求进行，山体局部清表工作顺序应至上而下、分片施工。根据现场实际情况及设计要求杂草丛生地带清除深度一般不小于50cm，灌木地带清除深度一般不小于60cm，大面积乔木地带清除深度一般不小于80cm（具体清理深度根据现场实际树根深度，会同建设单位、监理共同确认，并做相应调整），树根应全部挖除，清除的表土及杂草，按业主指定区域堆放。
在比较平坦的地带装载机推土，装载机装车配自卸汽车运土；在20-40度的施工地带，推土机推土清表，挖掘机装车配自卸汽车运土; 在40度以上的施工地带，挖掘机接力式清表，挖掘机装车配自卸汽车运土。在机械清理不到的部位，人工配合清表。
（1）土方开挖
先从高边坡坡顶修筑一条或几条临时运土便道，然后按照图纸设计的坡度和台阶位置由坡顶向下依次开挖。边坡开挖以机械化施工为主，靠近基床底层表面及边坡部分辅以人工开挖。施工中严格控制欠挖，尽量减少超挖现象。机械开挖坡面预留20㎝厚的保护层，保护层采用人工进行挂线修正削坡。施工中经常使用坡度尺或测量进行检查，保证坡面平顺。局部超挖，回填时必须夯实，严禁贴坡现象。土方挖运采用挖掘机配以自卸汽车运输，开挖施工及弃土场设专职人员指挥调度，保证施工安全。
（2）石方开挖
石方开挖采用机械开挖，局部采用小爆破，爆破采用预裂爆破、浅孔爆破与中深孔爆破相结合的办法。当土方剥离以后，我们安排爆破公司编制石方爆破专项方案，经各方审批后，安排实施。
（3） 土方回填
三层以下土方回填主要集中在三条盲沟的土方回填，其中第一层起夯面高程为895，第二层起夯面高程为907，第三层起夯面高程为917.5。895以下盲沟两侧采用级配碎石分层回填，中间采用卵砾石回填，分层碾压厚度为30㎝一层，部分区域采用强夯处理，压实系数不小于0.95。895～917.5盲沟两侧采用级配碎石回填，回填厚度2m，中间采用挖方区土料进行回填，回填前必须对回填料按土层分类进行击实实验，确定最优含水量和最大干密度。回填采用分层回填，每层虚铺厚度为1米，并进行平整碾压,压实系数不小于0.9。选用25t压路机碾压，控制行驶速度，一般不允许超过2km/h，碾压时，轮迹应相互搭接，防止漏压或漏夯。每层碾压完成后，经检测压实系数符合设计要求后，方可回填上层，直至回填至每层设计起夯高程。
第四层至第八层土方回填，由于工作面扩大，可以投入更多机械进行回填施工。其中第四层起夯面高程为928，第五层起夯面高程为934.5，第六层起夯面高程为941.5，第七层起夯面高程为946.5，第八层起夯面高程为951.5～953.5。回填前同样必须对回填料按土层分类进行击实实验，确定最优含水量和最大干密度。回填采用分层回填，每层虚铺厚度为1米，并进行平整碾压,压实系数不小于0.9。选用25t压路机碾压，控制行驶速度，一般不允许超过2km/h，碾压时，轮迹应相互搭接，防止漏压或漏夯。每层碾压完成后，经检测压实系数符合设计要求后，方可回填上层，直至回填至每层设计起夯高程。

4、施工要点
（1） 区域划分及取土点
I区段（西区）：总挖方量为2606600（自然方），其中界区内I区挖方量1716216m3，界区Ⅱ区挖方量192904m3，界区外A高边坡挖方量697480m3，。总填方量为2085280m3（压实方），界区内I区填方量为1996771m3,南北冲沟填方量为88509m3。南北排洪渠820m。取土点为界区范围内的I区及A边坡。刷坡点为A边坡，并负责高边坡治理，缺土从II区取土192904m3予以平衡。
回填分界线坐标：A1(X3975966.393 Y621510.047)
至 A2(X3976018.463 Y621824.177)以北部分
Ⅱ区段（西区）：总挖方量为2863068.5m3（自然方），其中界区内Ⅱ区挖方量1186401m3，界区外B高边坡挖方量1676667.3m3。总填方量2290454.8m3（压实方），其中界区内Ⅱ区回填1825047.8m3，东西冲沟填方量465407m3。取土点为界区范围内的挖方II区及B边坡
回填分界线坐标：A1(X3975966.393 Y621510.047)
至 B1(X3975660.623 Y621677.613)以西部分
Ⅲ区段（西区）：总挖方量为2939398.75m3（自然方），其中界区内Ⅲ区挖方量889780.9m3，界区外C高边坡挖方量2049618.7m3。总填方量2351519m3(压实方），界区内Ⅲ区回填2351519.7m3。主要取土点为西区界区范围内III区的挖方及C边坡。
回填分界线坐标：A1(X3975966.393Y621510.047),B1(X3975660.623Y621677.613),C1(X3976003.443,Y621733.566),C2(X3975577.904,621966.766)区域内。
Ⅳ区段（西区）总挖方量为4899682.75m3（自然方），其中界区内Ⅲ区挖方量687906.1m3，界区外B高边坡挖方量399694.35m3,界区外C高边坡挖方量3812082.3m3。总填方量2443990.5m3(压实方），界区内Ⅲ区回填2570397.5m3。石方约507383m3（西区所有石方）。主要取土点为西区界区范围内III区的挖方及C边坡。
分界线坐标：C1(X3976003.443,Y621733.566)
至 C2(X3975577.904,621966.766)以东区域。
（2） 土方调运图附后
五、质量保证措施
在本工程中，项目经理部严格按照公司质量保证体系的要求以及承包合同的要求，合理的组织施工，从而保证本工程的质量目标顺利实现。
1、质量保证体系与措施
根据招标文件的要求，结合我公司质量管理体系的运行原则，针对本标段工程施工的具体特点，为了有效的贯彻公司的管理方针，预防质量通病的发生，项目部在行政管理职能的基础上特成立以下质量保证体系。本体系是项目部质量管理运行的核心，是与总包单位、监理单位以及建设单位联系的纽带。

总包单位
监理公司
公司质安处
省、市质量技术监督局
质 量 保 证 体 系

项 目 经 理

项目总工程师
项目副经理

设材部
工程技术部
安全环保部

各施工队质检员

2、质量保证措施
2.1边坡开挖保证措施:
（1）做好技术交底。对主要范围、标高、坡度做出具体要求，对可能出现的质量通病提出预防措施。
（2）在施工中，作好各项施工检查记录及原始检查记录，做到填写、整理及时，记录清晰，并及时由质量检查员做好工程的检查验收工作。
（3）严格测定和掌控边坡的开挖（定位和坡率）；纵横台阶逐级开挖。
（4）每开挖至一级台阶后，及时复测，及时修整，及时防护。施工过程中及时测量检查，避免超欠挖，边挖边修整边坡，以防坍塌。
（5）边坡开挖中和防护过程中，根据天气情况，随时以塑料布覆盖，以防雨水冲刷。
2.2土方回填施工质量保证措施：
（1）土料要求与含水量控制
填方土料必须符合设计要求，保证填方的强度和稳定性，且要符合以下规定：
（2）碎石类土、砂土和爆破石渣（粒径不大于每层铺土厚的2/3），可用于表层下的填料；
（3）含水量符合压实要求的粘性土，可作各层填料；
（4）淤泥和淤泥质土，不能用作填料。
（5）填土土料含水量的大小，直接影响到碾压质量，在碾压前先试验，以得到符合密实度要求条件下的最优含水量和最少碾压遍数。含水量过小，夯压碾压不实；含水量过大，则易成橡皮土。粘性土料施工含水量与最优含水量之差可控制在-4%~+2%范围内。
2.3土方工程特殊问题的处理：
2.31、滑坡与塌方的处理
做好泄洪系统，在滑坡范围外设置多道环形截水沟，以拦截附近的地表水，在滑坡区域内，修设或疏通原排水系统，疏导地表水及地下水，阻止其渗入滑坡体内。主排水沟宜与滑坡滑动方向一致，支排水沟与滑坡方向成30°- 45°斜交，防止冲刷坡脚。
2.32、橡皮土处理
（1）暂停一段时间施工，避免再直接拍打，使“橡皮土”含水量逐渐降低，或将土层翻起进行晾槽；
（2）如地基已成“橡皮土”，可采取在上面铺一层碎石或碎砖后进行碾压，将表土层挤紧；
（3）橡皮土较严重的，可将土层翻起并粉碎均匀，掺加石灰粉以吸收水分水化，同时改变原土结构成为灰土，使之具有一定强度和水稳性；
（4）采取换土，挖去“橡皮土”，重新填好土或级配砂石碾压。
六、安全保证措施
1、项目安全管理体系
1.1安全目标：无人身伤亡事故、无行车险情事故、无交通责任事故、无重大火灾事故，千人负伤率限制在0.3‰以下。
1.2安全管理原则
预防为主，安全第一，综合考虑；全员管理，责任明确，齐抓共管；安全管理贯穿项目施工全过程和全方位。
1.3安全管理体系：（见下图）

项目经理

项目质安经理
项目副经理
项目总工

质安部

治安员

各施工队治安员

2、安全技术措施
2.1、土方施工安全措施
机械开挖土方时，接近设计坡面时采用反铲削坡，削坡时预留0.2～0.3m厚，再以人工整修至设计要求的坡度和平整度。边坡易风化崩解的土层，开挖后若不能及时进行混凝土衬砌需预留0.5m左右的保护层，在后续工序开始前人工削坡，达到设计断面要求。
在开挖过程中，按照施工期环境保护的要求，对清基范围线以外、周边的植被需加以保护，将开挖边线撒白灰加以标明，或辅以彩旗和彩绳或警戒绳加以标明。
2.2、施工排水
当遇到地表水时，要开挖排水沟结合集水井排水方式，并用不透水塑料布铺设排水沟，使其水不下渗水；进行有组织排水；在开挖接近地下水位时，首先在开挖断面两侧开挖排水干沟、支沟和集水井，布置水泵，及时抽水降低地下水位后，再进行此层开挖。随着开挖的进行，排水沟需要不断加深，使沟底始终低于开挖底面。排水沟为临时设施，断面设计为梯形，排水干沟深1m～1.5m，边坡系数1：2，底坡为1/200；排水支沟深0.3m～0.6m，边坡系数1：1，底坡为1/200，沟内用不透水塑料布铺设；集水井体积需要能满足抽水机停止抽水10～15分钟，井底高程低于排水干沟底高程1.5m。
2.3、临时边坡的稳定
土方开挖后的断面边坡，经检查存在不安全因素时，要及时采取保护措施。必要时，从上部开挖排水沟将雨水引入附近排水沟。
2.4、土石方开挖施工控制
（1）开挖前做好准备工作，防止地表水大量流入施工作业面，减少对边坡的冲刷和浸蚀，同时采取有效的排水措施，杜绝水下开挖。
（2）高边坡施工时，仔细检查边坡的稳定性，如遇流沙、崩塌体等，做好妥善的清理和支护。高边坡施工期间，设置专门的安全警戒人员，发现不安全因素，及时报警，并进行处理。土方明挖过程中，如出现裂缝和滑动迹象时，需立即暂停施工和采取应急抢救措施，并通知监理人员，及时观测边坡变化情况，并做好观测记录。
（3）土石方施工前,必须了解土质,地下水等情况,查清地下有无埋设的管道,电缆和有毒有害等危险物以及文物古迹并查清其具体位置, 深度走向,并加设标记,设置防护栏杆.项目部应在各工序施工前根据施工方案对班组进行安全技术交底和技术交底,并履行签字手续.同时应贯彻先设计后施工 ,边施工边监测,边施工边治理的原则.
（4）对操作人员进行安全技术教育,并认真布置现场的安全防护设施,配备施工人员所必需的安全保护用品.
（5）在夜间或者自然光线不足的场所进行工作,应设置足够的照明设备,高度不能低于3m.
（6）特种作业人员（厂内机动车驾驶,电工等作业人员)必须持证上岗.
（7）现场使用的机械设备进场时应进行验收,设备状况完好方可进场,并做记录;计量器具应有检定合格证或标志.
（8）供电线路按 TN—S 布置,三级配电二级保护,实施"一机一闸一箱一漏"配置.雷雨天停止施工,要切断电源.
（9）机械维修必须停电作业,配电箱应加锁,否则派专人监控.机械传动部分设防护罩以免伤人.
（10）边坡开挖过程中,要安排专人做监护，认真观察边坡土体情况，严格按照施工方案实施，边坡坡度及边坡坡度要符合有关规定.
（11）施工中发现事先未预料到的或不能辨认的物品时,应停止施工,及时报告有关部门,采取相应措施后,方可继续施工.
（12）边坡上下必须设置专用通道,应先挖好阶梯或设置稳固靠梯,或开坡道,采取防滑措施,禁止踩踏支撑上下.施工作业人员上下基坑必须走专用通道,以确保安全.
（13）边坡周边严禁超堆荷载.挖出的土应及时运走.如需要临时堆土或留作回填土时,堆土坡脚下至基坑上部边缘距离不少于 1.2m,弃土堆置高度不超过 1.5m.软土地区不宜在挖土上侧堆土.
（14）边坡应经常检查边坡是否有松动变形等不安全迹象,特别是雨后及冻融期间更应加强检查.
（15）施工现场的井,洞,坑,池等危险部位必须有防护栏杆或防护篦等防护设施和醒目的警示标志
（16）人工开挖或回填前,应详细检查所用工具是否完好,对活动,开裂,断把的工具必须及时修理和加固,防止在施工过程中脱落伤人.
（17）开挖中如遇土体不稳,发生坍塌,地下水位暴涨等紧急情况时,应立即停工,工人撤至安全地点.当工作场地发现防护设施毁坏失效,或工作等不足以保证安全作业时,也应暂停施工,待恢复正常后方可继续施工.
（18）开挖土方的操作人员之间,必须保持足够的安全距离:横向间距不小于 2m,纵向间距不小于 3m.
（19）开挖过程中如遇地下水涌出,应先排水,后开挖.
2.5、土石方机械安全措施
（1）机械挖土与人工挖土进行配合操作时，人员不得进入挖掘机作业半径内，必须进入时，待挖掘机停止作业后，人员方可进入。如果有滑坡迹象（如裂缝、滑动等）时，应立即采取措施，暂停施工，必要时所有人员和机械撤出安全地点。
（2）在开挖过程中，必须设置确实排水措施，以免积水影响土壤结构，造成塌方。
（3）沟槽清表开挖要注意安全防护，严禁非工作人员靠近，并要在渠坡两边设置明显的安全警示牌。
（4）现场配备专职安全巡检员，发现危险情况时要及时制止并要采取有效措施，危险解除后方可继续施工。
（5）为了施工安全，照明条件要满足要求，恶劣的气候条件下，严禁在高边坡上施工。
2.6、运输安全措施
（1）运输车辆必须处于完好状态，制动有效，不准带病运行，严禁人料混载。
（2）所有运载车辆均不准超载、超高运输。
（3）装渣时将车辆停稳并制动，在运输车辆所经过的路口、村口设置安全标志。
（4）运输车辆做到文明行驶，不抢道、不违章。
2.7、机械操作安全措施
本工程量较大，工期较长，需要大量的土石方施工机械，主要包括：挖掘机、推土机和装载机，需要采取严格的安全措施，确保机械施工安全，具体措施如下表示：
主要机械施工安全保证措施
序号
机械名称
安 全 保 证 措 施
11
挖掘机
①作业时，保证水平位置，行走机械予以制动；②铲斗工作没结束，不准旋转大臂和走车；③进行装车作业时，铲斗尽量接近车厢，但不得碰撞汽车的任何部位；④汽车未停稳，司机未离开驾驶室时，不准装车；⑤挖掘机司机离开驾驶室时，铲斗停放在地面上；⑥挖掘机禁止用来起吊重物；⑦在可能有地下管线的区域作业时，先将地下管线探明并采取保护措施后，方准使用机械。
2
2
推土机
①在斜坡上推土时，先推土填平工作场地；②在坡道上行驶时，要低档前进，不得换档，也不得空档滑行；③横向行驶坡度不得超过10度；④沟槽边作业时，要有专人指挥，刀片不能超出沟槽边沿；⑤在电线杆附近推土时，电杆周围保留一定宽度的土堆，保证电线杆稳定；⑥两台以上推土机在同一现场作业时，前后距离不得小于8m，左右距离不得小于1.5m；⑦工作结束时，将机械停放在平坦安全的地方，放下刀片，锁好门窗。
33
装载机
①作业时禁止任何人上下机械或传递物件，行驶时用低档，并不得进行铲斗升降或翻转作业，严禁用铲斗载人；②两台以上装载机在同一场地作业时，保持不小于5m的作业距离；③上下坡道采用低速行驶，中途不得换档，行驶坡度不大于6度；④在坡道上不得进行维修保养作业，不得进行转弯、倒车和停车，车在坡上熄火时，将铲斗落地，制动牢靠后，再启动行走。
七、环境保护及文明施工措施
1、文明施工目标
创省级文明工地
2、文明施工责任制
为了全面落实创建文明工地的要求，本工程严格执行国家有关部委、当地建委关于“文明施工”的有关条例，项目部经理为本工程的文明工地责任人，具体措施管理范围落实到个人。
3、文明施工措施
3.1 配洒水车洒水，确保现场无扬尘。
3.2所有施工人员必须保持现场卫生，生产及生活垃圾均装入垃圾车辆中带走。
3.3合理安排作业时间，采用低噪音施工机械，对可能产生较大噪音的设备。
3.4施工道路畅通，平整无积水，禁止非施工人员入内。
3.5机械设备完好，安全装置齐全有效，做到专人管理。施工材料堆放整齐。
3.6施工区域或危险区域有醒目的安全警示标志，并定期组织专人检查。
3.7项目部、施工队设文明施工负责人，每周召开一次关于文明施工的例会，定期与不定期检查文明施工措施落实情况，组织班组开展“创文明班组竞赛”活动，经常征求建设单位和项目监理对文明施工的批评意见，及时采取整改措施，切实搞好文明施工。
