深基坑支护施工方案放坡.docx

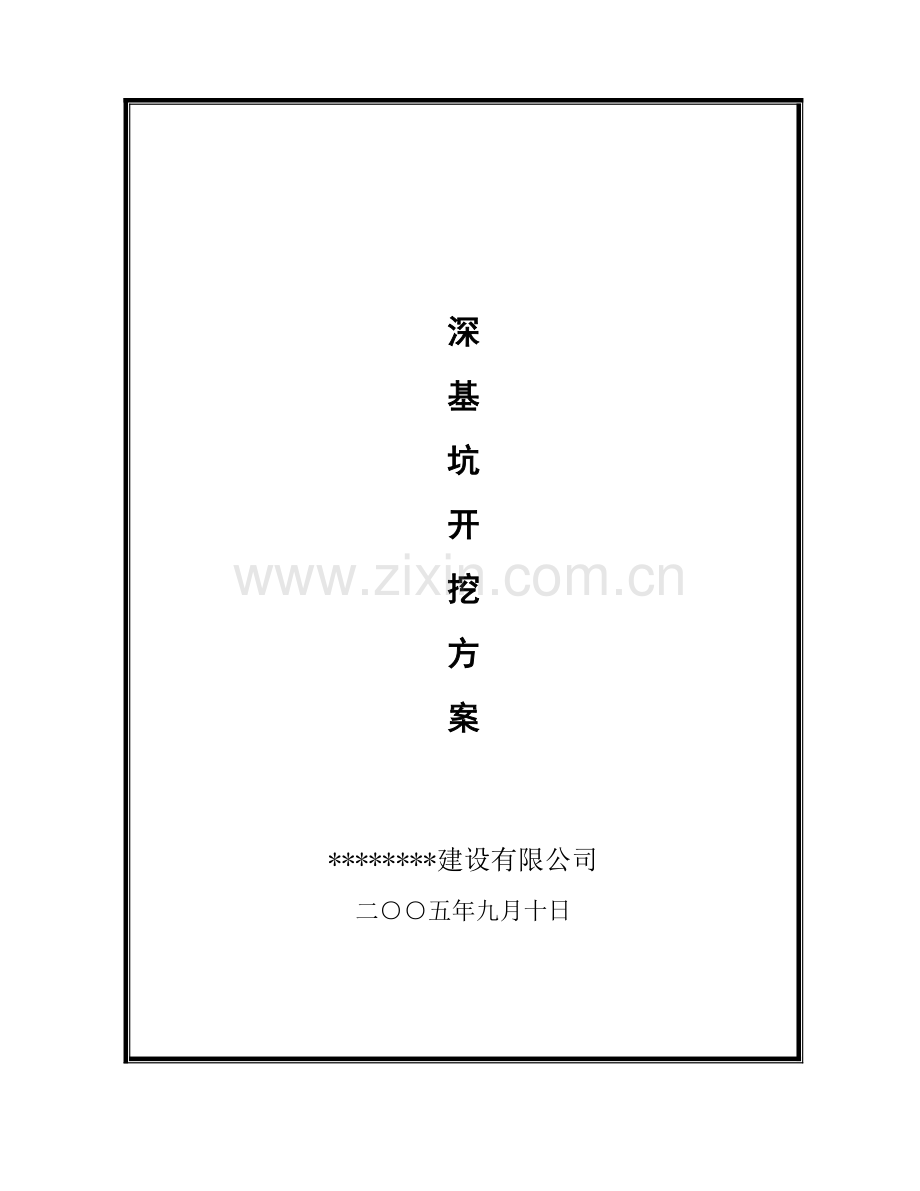

深
基
坑
开
挖
方
案

********建设有限公司
二○○五年九月十日
基坑支护施工方案审批表
施工单位：******建设有限公司 2005年9月10日
工程名称
**********工程
基坑深度
***m

尺寸
***
方案审批内容

施工单位审批意见
方案编制人

职务

方案执行人

职务

方案审核人

职务

方案审批人

职务

审批意见

监理单位审批意见
总监理工程师

执行总监

审批意见

主管部门备案签收
主管部门签收人

目 录

第一章 工程概况 4
1.1 基本情况 4
1.2 地质情况 4
第二章 基坑支护方案 5
2.1 确定方案 5
2.2 支护方案和排水方案 5
2.3 安全围护 5
第三章 土方开挖施工方案 6
2.1 施工准备 6
2.2 开挖路线 7
2.3 开挖方案 7
2.5 成品保护 7
2.6 安全措施 8

第一章 工程概况
1.1 基本情况
序
项 目
内 容
1
工程名称
********工程
2
工程业主

3
设计单位
*****设计院
4

5
尺寸

6
工程地点

7
基坑深度

8
基础形式

1.2 地质情况1、绝对标高、与相对标高。
①现场自然面相对标高 0.6米；②基坑垫层底面相对标高一7.05米；
③基坑底周边排水沟底面相对标高一7.4米；④基坑开挖深度6.95米(含坑底排水沟 300*300)
2、周边环境 :
基坑南侧北侧均有拟建楼房,其余场地较开阔。
3、地质情况
土质分别为填土、粉质粘土、淤泥质粉质粘土其厚度分别为 1.4 米、 0.7 米、5.9 米 。
4、地下水位:根据地质报告,地下水位埋深 0.9米左右，土层中的地下水均属于孔隙型潜水，土的含水性和透水性极弱，可视为隔水层。
第二章 基坑支护方案
2.1 确定方案
本工程周边地面开阔，附近无建筑物和地下管道，根据地质报告,地下水位埋深 0.9米左右，土层中的地下水均属于孔隙型潜水，土的含水性和透水性极弱，可视为隔水层；本工程的土质分别为填土、粉质粘土、淤泥质粉质粘土其厚度分别为 1.4 米、 0.7 米、5.9 米，土质较好。根据设计图纸，基坑从自然地面（平均标高-0.6米）至-7.55米，基坑底在第四层土中，所以本工程支坑支护采取放坡开挖，排水采取明沟排水。
2.2 支护方案和排水方案
针对本工程的特点，土方采取放坡分三阶开挖，第一阶开挖深度为2.35米，第二阶开挖深度为2.30米，第三阶开挖深度为2.3。米。基坑底的长度和宽度为边轴线外加1.5米作为施工作业面和挖排水沟用。
排水采取基坑外排水和基坑内集排水。基坑外在离坡顶1.0米外自然地坪处设置500×500的排水沟，每隔30米设一集水井，直径为1500MM，井底比沟底深1000MM，并配置水泵，不让地面水流入基坑内。在基坑底距坡角500MM处设500×500排水沟，每隔30米设一集水井。这样，自然降水及部分层土内存水通过上层排水沟排至于、集水井，由潜水泵排至城市排水管网，部分层土内含水和自然雨水及极弱透水层渗水可通过基坑内排水沟和集水坑泵至基坑外排水沟内，由潜水泵排至城市排水管网。具体情况如图下图所示。
2.3 安全围护
基坑四周做1.2米高的临时围栏，并用密目网封闭，1米以内不得堆土堆料。夜间设红色警示标志。

基坑开挖剖面图
第三章 土方开挖施工方案
2.1 施工准备
1. 清除挖方区域内所有障碍物, 如地上高压、照明、通讯线路,电杆、树木、旧有建筑物及地下给排水、煤气、供热管道,电缆、沟渠、基础、坟墓等,或进行搬迁、改建、改线；。
2. 制定好现场场地平整、基坑开挖施工方案,绘制施工总平面布置图和基坑士方开挖图, 确定开挖路线,基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点。
3. 完成测量控制网的设置, 包括控制基线、轴线和水准基点。场地平整进行方格网桩的布置和标高测设,计算挖填土方量,对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核元误后,作为施工控制的依据。
4. 在施工区域内做好临时性排水设施,场地向排水沟方向做成不小0.2%的坡度,使场地不积水,必要时设置截水沟、排洪沟。
5. 完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
6. 机械设备运进现场,进行维护检查、试运转,使处于良好的工作状态。
2.2 开挖路线
本工程采用6台分步（层）和接力开挖法。
2.3 开挖方案
1、本工程采用分步（层）和接力开挖法，为配合基坑围护施工，分三步挖土。第一阶开挖深度为2.35米，第二阶开挖深度为2.30米，第三阶开挖深度为2.3。米。接力开挖法，分3步开挖，1台反铲机由地面挖至-2.95米，实际挖土2.35米，直接装汽车运走；另一台反铲机由-2.95挖至-5.45米，实际挖土2.30米，将土挖甩至上边挖土机工作面内，装汽车运走，另一台反铲机由-5.45挖至-7.55米，实际挖土2.30米，将土挖甩至上边挖土机工作面内，装汽车运走。

2.5 成品保护
1. 开挖时注意保护测量控制定位桩、轴线桩、水准基桩 , 防止被挖土和运土机械设备碰撞、行驶破坏。
2. 基坑四周设排水沟、集水井,场地设置一定坡度,以防雨水浸泡基坑和场地。
3. 夜间施工应设足够的照明,防止地基、边坡超挖。
2.6 安全措施
1. 开挖边坡土方,严禁切割坡脚,以防导致边坡失稳；当山坡坡度陡于五分之一,不得在挖方上侧堆士。
2. 机械行驶道路平整、坚实；底部应铺设路基箱垫道,防止作业时下陷；
3. 机械挖土分层进行,合理放坡, 防止塌方、溜坡等造成机械倾翻、淹埋等事故。用推土机回填,铲刀不得超出坡沿,以防倾覆。陡坡地段堆土设专人指挥, 严禁在陡坡上转弯。推土机陷车时,用钢丝绳缓缓拖出,不得用另一台推土机直接推出。
4. 多台挖掘机在同一作业面机械开挖,挖掘机间距应大于10m; 多台挖掘机械在不同台阶同时开挖,应验算边坡稳定,上下台阶挖掘机前后应相距 30m 以上,挖掘机离下部边坡有一定的安全距离,以防造成翻车事故。
5. 机械施工区域禁止无关人员进人场地内。挖掘机工作回转半径内不得站人或进行其他作业。挖掘机、装载机卸土,应待整机停稳后进行, 不得将铲斗从运输汽车驾驶室顶部越过；装土时人都不得停留在装土车上。
7. 挖掘机操作和汽车装土行驶要听从现场指挥； 所有车辆必须严格按规定的开行路线行驶,防止撞车。
8. 挖掘机行走和自卸汽车卸土时, 必须注意上空电线,不得在架空输电线路下工作;如在架空输电线一侧工作时,垂直与水平距离分别不得小于 2.5m 与 4~6m(110~22OKV 时 ) 。
9. 基坑四周做1.2米高的临时围栏，并用密目网封闭，1米以内不得堆土堆料。夜间设红色警示标志。
1  前言 [iwn"e
近些年来，随着高层建筑及超高层建筑的大量涌现，深基坑工程也越来越多，对支护设计方案的要求也越来越高。当前勘案设计市场已逐渐步入规范化并采取招投标制，如何设计出具有市场竞争力的方案是设计人员需要思考的问题。只有那些安全、经济、实用且工期合理的支护方案才可能在招标中取胜，故方案选型犹为重要。 +#}I ^N
2  支护方案分类 Xa.Qt.C
深基坑支护工程种类繁多，大体可以分为以下几种： lV: R8^d
坡率法、土钉墙、预应力锚杆结合土钉墙、排桩（钻、冲孔、人工挖孔灌注桩、搅拌桩、旋喷桩等）、排桩结合预应力锚杆、地下连续墙加锚杆等。另由于基坑开挖、施工人工挖孔桩或保护周边建筑、管线、道路等的需要，基坑支护方案常与降水或止水方案综合考虑。 K3$83%E
3  支护方案的选型及优化设计 {O*WLZ{0
3.1  基坑支护设计前的准备工作 t>.mB@se|
（1）进行现场踏勘，并结合基础图、周边管线图等详细了解周边建筑物、市政道路、管线等的结构、埋深及与基坑距离等情况。 ^]3Y11sI
（2）结合建筑设计图纸（如总平面图、地下室底板图等）及业主提供的设计要求确定基坑的深度及各坡段尺寸。 v}!eJzeH
（3）详细研究岩土工程勘察报告，弄清基坑各坡段地层情况并选定岩土设计参数。 FN NEh
3.2  支护方案选型 cH?j@-pY
根据基坑周边情况及土质情况并结合设计要求，初步选出几种方案，经从安全、造价、工期等方面进行比较，最后选定最优支护方案。常见支护方案结构类型、安全性、造价、适用地层等见表1。 dElOy?v
<RS@,
M>VT$!Lx
表1  常见支护方案比较 1O>wXq7q
序号    支护结构分类    安全性    造价    适用地层及周边情况    工期 l)< '1dqe
1    坡率法    较好    低    土质较好、有放坡场地，水位较低或经降水、止水。    较短 ~F[}*%iR
2    悬臂桩    较好    稍高    坑底以上土质较差，坑底以下土质较好，基坑深度≤8m，坡顶一般有建筑物或道路需保护且又无放坡场地。    一般 `,gGmh
3    搅拌桩重力式挡墙    好    稍高    坑底以上软弱土层（淤泥、淤泥质土等）较厚，坑底以下土质较好，基坑深度≤6m。    一般 WeNx9+2=Z
4    排桩（钻、挖孔桩、搅拌桩、旋喷桩）加预应力锚杆    较好    稍高    基坑深度一般≥7m，坡顶有道路、建筑物重要管线等变形控制要求较严。    长 { </MC`
5    土钉墙结合预应力锚杆    好    适中    土质较好，且地下水位较深或已采取止水、降水措施。    短 >Ig%|4Hw
6    地下连续墙加锚杆    较好    较高    软弱地层较厚，临近建筑物较多，对变形要求严格。    长 0g}+%5]yg
（1）基坑周边有浅基础建筑物，且地层中含有较厚的粉细砂层，地下水位较高时，一般不要轻易采取降水措施，以防房屋、道路发生异常沉降而引起开裂。这时应优先考虑止水方案，止水帷幕可结合边坡支护设计综合考虑。止水帷幕有搅拌桩帷幕、高压喷旋桩、摆喷搭接帷幕等，帷幕深度一般穿过砂层进入不透水层≥1m。经进行技术经济性指标对比（见表2），一般说来，采用搅拌桩帷幕止水较为经济实惠。当基坑深度≤8m时，可选用搅拌桩结合土钉墙支护方案。当地层中含较多砖块、填石等硬物时，可先用旋喷桩或三重管摆喷帷幕止水，再施工土钉墙。 \g< 9_
表2  搅拌桩与旋喷桩帷幕技术经济性对比 @F Van
序号    帷幕类型    适用地层    单桩市场价    造价（坡长假设10m，桩长8m）    作用 }`#OA]NZ
1    搅拌桩 P=PcO>
Ф550mm@ 450mm    素填土、淤泥且N≤15    55元/m    9778元    止水兼辅助支护 SQ!wq
2    旋喷桩 GWo^hIfJ
Ф700mm@ 600mm    含砖石填土、淤泥、砂层    220元/m    29333元    止水兼辅助支护 y57]q#k
3    三重管摆喷 1-[~}
孔1200mm    填土、淤泥及层    220元/m    14667元    止水 #;FHyKx
    对变形要求极严时，可采用搅拌桩与钻孔悬臂灌注桩联合支护，可同时起到支护及止水的效果；当基坑深度＞10m时，周边道路及浅层建筑物密集时，安全问题相当重要，采用刚性大的钻孔灌注桩与预应力锚杆支护并在灌注桩间隙布置搅拌桩止水比较适宜，可严格控制坡体变形。其施工顺序为搅拌桩→钻孔桩→预应力锚杆→开挖土方至坑底。 VK\ Bjru9
（2）基坑周边无建筑物及重要市政设施，地层含较厚砂层且地下水水位高、水量大时，可优先考虑采用造价低廉的降水方案。若现场富余空间较大且土质较好，则可采取坡率法支护，放坡后坡面插钢筋、挂插筋网并喷砼护面；若放坡空间有限但土质较好时，可采用经济实用的土钉墙支护，基坑深度＞10m时，可考虑增加1～2排预应力锚杆以控制坡体变形并增加坡体稳定性；若某坡段软弱土层较厚时，该段可不用降水而改用搅拌桩结合土钉墙方案，搅拌桩起止水及辅助支护作用。若该段有部分空余空间且填土中含填石、砖块等建筑垃圾较多，搅拌桩无法施工时，则基坑上部填土段可放坡，下部仍可采用搅拌桩及土钉墙支护，这样可节省部分造价。 3GVE/GtU
（3）基坑某坡段地下水水位较深且坡体开挖深度范围内无砂层出露时，则该段坑外不需采取止水或降水措施。若坑底需施工挖孔桩，则可在坑底设置一些降水井，基坑开挖完成后施工。若局部坡段开挖过程中有砂层出露时，则视周边情况可在该段坡顶设置降水井或采取止水措施。 cx%[hM09
基坑各坡段的周围环境、地层情况、地下水情况等有时相差非常悬殊，其支护方式也应随之调整，同一基坑支护工程常常综合有多种支护类型，这就要求设计人员有丰富阅历和实践经验。表3为近些年来我公司设计及施工的部分基坑。 0tbximmDb
    设计人员可按照安全、可行、合理、经济、施工简便的原则及考虑对周围环境影响等因素进行各种方案的比较，选定最优方案，再进一步细化，最后形成安全合理、技术可行、工期合理的设计方案。 U 7mA~t2E
4  总结 1(!w xJ
（1）设计前要重视现场的踏勘工作，只有详细了解现场情况，才能做到有的放矢，知道哪些需要保护，哪些没有变形要求，为方案选型提供依据。 9>~UqP9
（2）基坑支护与降水、止水经常联系在一起，尽量把两者综合考虑，以便优化选型，使方案经济实用。 YrAaL"20
（3）对变形要求极严的，可根据地质情况采用刚性桩（钻、挖孔桩）结合预应力锚杆支护；对变形无特殊要求的可用土钉墙或搅拌桩结合土钉墙支护。 8joJ e>9VJ
（4）软弱土层过厚时一般采用排桩支护，若用土钉墙支护时要选取合适岩土参数并适当增大安全系数 A WlR" p2
    uv*OiB"
（5）土质较好，变形可允许在5cm以内时可优先采用经济的土钉墙方案，基坑较深时可增加预应力锚杆支护。地下水水量较大时，可视周边环境情况采取降水或止水措施且水位以下部分要充分考虑地下水的影响。 ?D P]#9/4
