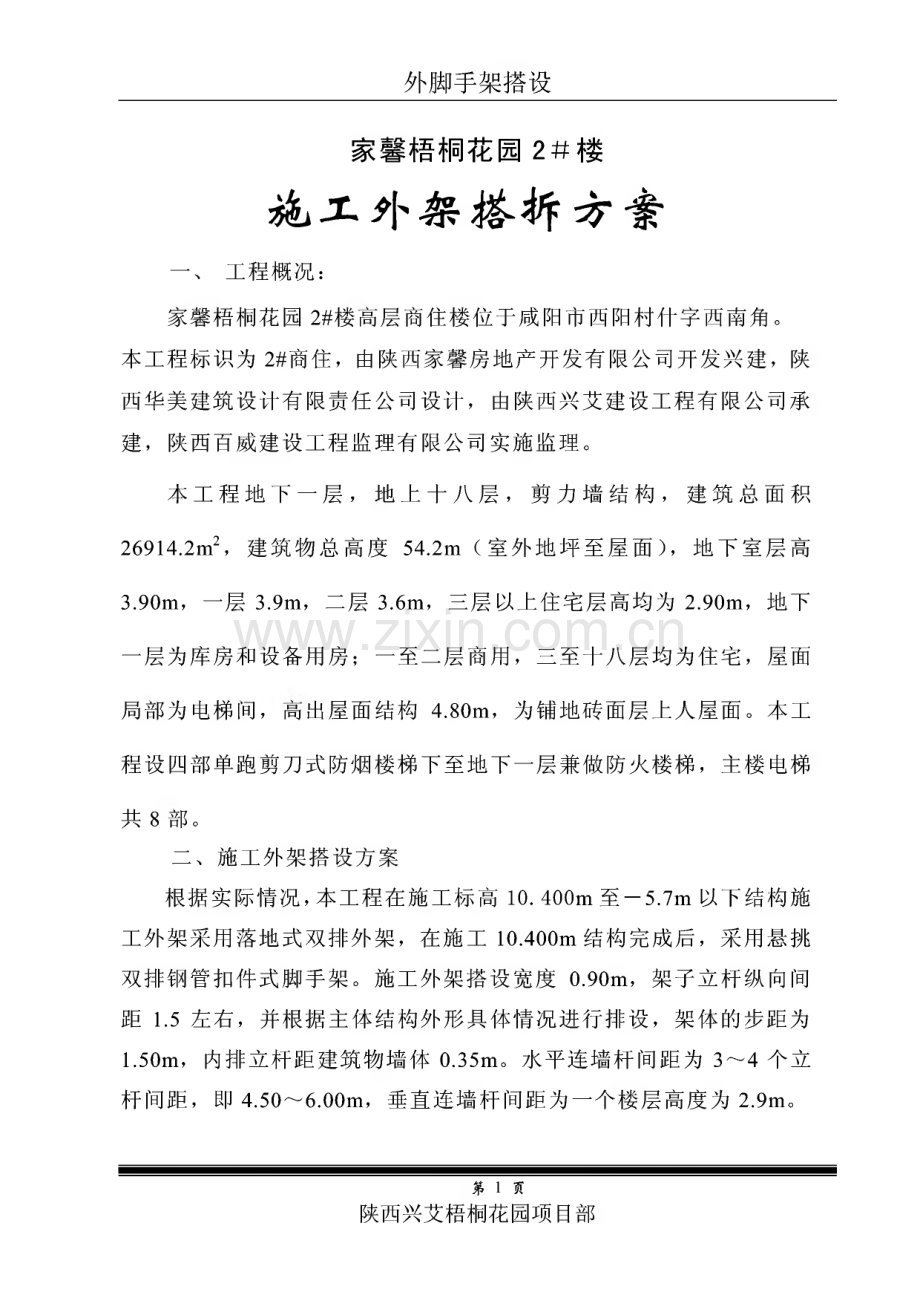

外脚手架搭设家馨梧桐花园2#楼施工外架搭拆方案一、工程概况：家馨梧桐花园2#楼高层商住楼位于咸阳市西阳村什字西南角。本工程标识为2#商住，由陕西家馨房地产开发有限公司开发兴建，陕 西华美建筑设计有限责任公司设计，由陕西兴艾建设工程有限公司承 建，陕西百威建设工程监理有限公司实施监理。本工程地下一层，地上十八层，剪力墙结构，建筑总面积 26914.2m2,建筑物总高度54.2m（室外地坪至屋面），地下室层高 3.90m,一层3.9m,二层3.6m,三层以上住宅层高均为2.90m,地下 一层为库房和设备用房；一至二层商用，三至十八层均为住宅，屋面 局部为电梯间，tWj出屋面结构4.80m,为铺地石专面层上人屋面。本工 程设四部单跑剪刀式防烟楼梯下至地下一层兼做防火楼梯，主楼电梯 共8部。二、施工外架搭设方案根据实际情况，本工程在施工标高10.400m至-5.7m以下结构施 工外架采用落地式双排外架，在施工10.400m结构完成后，采用悬挑 双排钢管扣件式脚手架。施工外架搭设宽度0.90m,架子立杆纵向间 距1.5左右，并根据主体结构外形具体情况进行排设，架体的步距为 1.50m,内排立杆距建筑物墙体0.35m。水平连墙杆间距为34个立 杆间距，即4.506.00m,垂直连墙杆间距为一个楼层高度为2.9m。第1页陕西兴艾梧桐花园项目部外脚手架搭设本工程悬挑式脚手架分三次悬挑搭设到顶，分别在四层楼面、九 层楼面、十四层楼面上安装中型18槽钢挑梁，并在悬挑层的上一层 用钢丝绳将槽钢挑梁外端部拉紧，分段搭设悬挑施工外架，架体总高 度14.5m。当施工至十层以上结构时，拆除十层以下架子及悬挑结构，周转使用到十五层以上结构。依次循环周转。悬挑脚手架的悬挑构件均采用18槽钢，槽钢钢梁穿过楼面上钢 筋拉环用木楔卡死，并用栓销卡牢，槽钢梁外端用014钢丝绳拉紧，在钢梁外立杆部位底部横向焊50nlm长，025钢筋短头，以防止钢丝 绳滑脱。在槽钢梁顶部按架体宽度竖直焊两根025长100mm钢筋，以 便立杆稳定的搁置于槽钢梁上，防止立杆滑脱。施工主体时，分别在四层楼面、九层楼面、十四层楼面上，按立 杆纵向间距埋设018钢筋拉环，拉环在建筑物四周距挑梁内端 0.150.3m处位置的现浇板上埋设两个，钢筋拉环内径应高出楼板面 250mm,以便穿槽钢悬挑梁。在悬挑层的剪力墙上部暗梁部位，按钢 梁位置埋设060塑料套管，以便穿拉架钢丝绳。搭设方法见附图三。在楼的大角部位，悬挑钢梁斜向布置，由于大角部位很难布置悬 挑钢梁，大角部位用23根钢丝绳将外架角部均匀拉紧。悬挑式脚手架与主体结构连接，框架结构时，在碎框架柱根部绑 扎钢管抱箍，或采用在梁上部位埋设钢管桩，用扣件卡死的刚性连接 方法。并连结在外架立杆节点附近位置。剪力墙结构时，可在剪力墙 上埋设060塑料套管，穿钢管与架体刚性连接。脚手架附墙用的钢筋环，埋设水平间距为23个立杆纵距，即 3.65.4m。竖直间距为一个结构层高。在进行装饰工程施工时，随着工程进度由上而下拆除施工外脚手 架。拆除外脚手架时，应随时将墙体予留洞或予埋穿墙套管洞封堵严 第2页陕西兴艾梧桐花园项目部外脚手架搭设密，以防外墙渗水。由于本工程施工场地较为狭小，建筑物外架虽采用密目安全网全 封闭式维护，但建筑物四周均为人行通道或钢筋加工棚，因此在建筑 物四周满搭安全防护棚。安全防护棚搭设两层，层间间距为1m,各 层满铺竹笆片防护，搭设宽度应大于6m。三、搭设顺序：1、落地式脚手架搭设顺序摆放扫地杆一逐根树立杆，随即与扫地杆扣紧f装扫地小横杆 并与立杆扣紧一安装第一步大横杆（与各立杆扣紧）一安装第一步小 横杆（与各立杆扣紧）一安装第二步大横杆一安装第二步小横杆一加 设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后拆除）一在大横杆绑扎搁置脚手板的小横杆一铺脚手板一绑扎栏杆（上杆距 脚手板1.2m,下杆距脚手板0.5m）一满挂密目安全网并绑扎牢固f 设连墙杆f搭设第三步大横杆和小横杆f设剪刀撑-脚手架小横杆-铺脚手板满挂密目安全网并绑扎牢固一搭接立杆随着工程进度搭 设下一步脚手架。2悬挑脚手架搭设顺序施工至悬挑层时在楼面上埋设钢筋拉环一浇筑楼层硅一待碎凝 固后，安装槽钢挑梁，用木楔和栓销将水平型钢挑梁卡死在予埋钢筋 拉环上一摆放纵向水平杆（大横杆）一逐根竖立杆，随即与扫地杆扣紧 一装扫地小横杆并与立杆扣紧一安装第一步大横杆（与各立杆扣紧），并适当绑扎抛撑一安装第一步小横杆（与各立杆扣紧）一绑扎脚手板 小横杆一铺架板安装第二步大横杆（与各立杆扣紧）一安装第二步 小横杆（与各立杆扣紧）一绑扎脚手板小横杆一铺架板一外排第三步 大横杆一设临时连墙杆一铺脚手板一绑扎栏杆（上杆距脚手板1.2m,第3页陕西兴艾梧桐花园项目部外脚手架搭设下杆距脚手板0.5m)一满挂密目安全网并绑扎牢固f埋钢管桩，浇 筑施工层碎一设连墙杆一搭接立杆一加设剪刀撑一第三步大横杆和 小横杆一第三步脚手板小横杆，铺脚手板一绑扎栏杆，挂密目安全网 一第四步大横杆和小横杆一铺脚手板一绑扎栏杆一外排第五步大横 杆一满挂密目安全网并绑扎牢固随着工程进度搭设下一步脚手架。四、脚手架搭设构造要求：1.纵向水平杆的构造应符合下列规定：纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭 接应符合下列规定：1)纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接 头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方 向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜 大于纵距的1/3；2)搭接长度不应小于1.0m,应等间距设置3个旋转扣件固定，端 部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；3)当使用木脚手板、竹串片脚手板时，纵向水平杆应作为横向水 平杆的支座，用直角扣件固定在立杆上。2.横向水平杆的构造应符合下列规定：(1)、主节点处必须设置一根横向水平杆，用直角扣件扣接且严 禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚 手架中，靠墙一端的外伸长度不应大于0.4倍架子宽度，且不应大于 500mm；(2)、作业层上非主节点处的横向水平杆，宜根据支承脚手板的 需要等间距设置，最大间距不应大于纵距的1/2；第4页陕西兴艾梧桐花园项目部外脚手架搭设(3)、当使用木脚手板、竹串片脚手板时，双排脚手架的横向水 平杆两端均应采用直角扣件固定在纵向水平杆上。3.脚手板的设置应符合下列规定：(1)、作业层脚手板应铺满、铺稳，离开墙面120150mm；(2)、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手 板两端与其可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦 可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆,脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于 300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度 应大于200mm,其伸出横向水平杆的长度不应小于100mm。(4)、作业层端部脚手板探头长度应取150mm,其板长两端均应 与支承杆可靠地固定。4.立杆(1)、对于落地式脚手架每根立杆底部应设置底座或垫板。(2)、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角 扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应 采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在 同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于l.Omo靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。(3)、脚手架底层步距不应大于2m。(4)、立杆必须用连墙件与建筑物可靠连接，连墙件布置间距应 符合规范要求。(5)、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必第5页陕西兴艾梧桐花园项目部外脚手架搭设须采用对接扣件连接。对接、搭接应符合下列规定：.立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置 在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离 不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；.搭接长度不应小于1.0m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。(6)、立杆顶端宜高出女儿墙上皮1.0m,高出檐口上皮1.5m。(7)、双管立杆中副立杆的高度不应低于3步，钢管长度不应小 于6m。5.连墙杆(1)、连墙杆的数量设置，高度W50m的双排脚手架竖向间距不 得大于3倍步距，水平间距不得大于3倍纵距，每根连墙杆覆盖面积 不得大于40m2o(2)、连墙件的布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平杆处开始设置，当该处设置有困难 时，应采用其它可靠措施固定；宜优先采用菱形布置，也可采用方形、矩形布置；一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直 间距不应大于建筑物的层高，并不应大于4m(2步)。(3)、对高度在24m以下的单、双排脚手架，宜采用刚性连墙件 与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。(4)、对高度24m以上的双排脚手架，必须采用刚性连墙件与建 筑物可靠连接。第6页陕西兴艾梧桐花园项目部外脚手架搭设(5)、连墙件的构造应符合下列规定：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用 顶撑，顶撑应可靠地顶在混凝土圈梁，柱等结构部位。拉筋应采用两 根以上直径4mm的钢丝拧成一股，使用时不应少于2股；亦可采用 直径不小于6mm的钢筋。(6)、当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用 通长杆件与脚手架可靠连接，与地面的倾角应在45。60间；连接 点中心至主节点的距离不应大于300mmo抛撑应在连墙件搭设后方可 拆除。6.剪刀撑与横向斜撑(1)、双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀 撑。(2)、剪刀撑的设置应符合下列规定：每道剪刀撑跨越立杆的根数宜按57根确定。每道剪刀撑宽 度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在4560 之间；高度在24m以下的单、双排脚手架，均必须在外侧立面的两端 各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的 净距不应大于15mo高度在24m以上的双排脚手架应在外侧立面整个长度和高度 上连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1.0m,应采 用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小第7页陕西兴艾梧桐花园项目部外脚手架搭设于 100mmo剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸 出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（3）、横向斜撑的设置应符合下列规定：横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑 应用旋转扣件固定在立杆上，旋转扣件中心线至主节点的距离不宜大 于 150mm；一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间 宜每隔6跨设置一道；高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在 24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6 跨设置一道。五、脚手架的搭设用扣件式钢管搭设的脚手架，是施工的临时结构，要承受施工过 程中的各种垂直和水平荷载。因此脚手架必须有足够的承载力、刚度 和稳定性。在施工过程中，在各种荷载作用下不发生失稳、倒塌及超 过容许要求的变形、倾斜、摇晃或扭曲现象，以保证安全施工。（一）、施工准备单位工程负责人应按施工组织设计中有关脚手架的要求，向架设 和使用人员进行技术交底。钢管扣件式脚手架采用048X3.5 A3焊接钢管，扣件用可锻铸 铁扣件，其机械性能和化学成分应符合有关规范规定和技术标准，对 进场的钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。搭设脚手架所用的钢管、扣件使用前必须进行挑选。有变形、裂 缝、磨损严重的钢管和有砂眼、裂纹、断裂、松扣等不合格的扣件严 第8页陕西兴艾梧桐花园项目部外脚手架搭设禁使用。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆 放场地不得有积水。（二）、搭设1.脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻 连墙件以上二步。2.每搭完一步脚手架后，应按规范规定校正步距、纵距、横距 及立杆的垂直度。3.底座安放应符合下列规定：底座、垫板均应准确地放在定位线上；垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板。4.立杆搭设应符合下列规定：严禁将外径48mm与51mm的钢管混合使用；相邻立杆的对接扣件不得在同一高度内，错开距离应符合规范 的构造要求；开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装 稳定后，方可根据情况拆除；当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平 杆、横向水平杆后，应立即设置连墙件；顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合规范 构造要求。5.纵向水平杆搭设应符合下列规定：纵向水平杆的搭设应符合规范的构造规定；在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角 扣件与内外角部立杆固定。第9页陕西兴艾梧桐花园项目部外脚手架搭设6.横向水平杆搭设应符合下列规定：搭设横向水平杆应符合构造规定；双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大 于 100mm；7.纵向、横向扫地杆搭设应符合构造规定。8.连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：连墙件搭设应符合构造规定。当脚手架施工操作层高出连墙件 二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据 情况拆除；剪刀撑、横向斜撑搭设应符合规范规定，并应随立杆、纵向和 横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。9.门洞搭设应符合规范规定。10.扣件安装应符合下列规定：扣件规格必须与钢管外径相同；螺栓拧紧扭力矩不应小于40N m,且不应大于65N m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑 等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。11.作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为1.2m；挡脚板高度不应小于180mm；中栏杆应居中设置。12.脚手板的铺设应符合下列规定：第10页陕西兴艾梧桐花园项目部外脚手架搭设脚手板应铺满、铺稳，离开墙面120 150mm；采用对接或搭接时均应符合规范构造规定；脚手板探头应用直 径3.2mm的镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。悬挑脚手架底步架必须用木脚手板或竹串片脚手板铺满、铺 严，与建筑物之间缝隙应封盖严实。13.搭设完脚手架后，应随时挂设安全网。安全网采用防火阻燃密 目式安全网（2000目），规格为1500 x 6000mm,设立于立杆和护身栏 杆内侧，四周满挂围护，安全网应封严，与脚手架固定牢靠。六、搭设脚手架应注意事项：1.按照规定的构造方案和尺寸进行搭设，并注意杆件的搭设顺序。2.拧紧扣件，拧紧程度要适当，要求扭力矩控制在4050N-m为 宜。3.扣件开口应朝上，但用于连接大横杆的对接扣件开口应朝架子 内侧，螺栓朝上，避免开口朝上，以防雨水进入。5.搭设工人必须持有效上岗证上岗。搭设或拆除脚手架时，必须 佩带安全带，先挂好安全带后，方可操作。6.搭设时及时与结构拉结或采取临时支顶，以确保搭设过程的安 全。7.随时校正杆件的垂直和水平偏差，避免偏差较大。8.没有完成的脚手架，每日完工时，一定要确保架子稳定，以免 发生意外。9.搭设完脚手架后，应组织有关人员进行分层分段验收，应细致 第11页陕西兴艾梧桐花园项目部外脚手架搭设的检查每一个受力构件位置、绑扎质量等是否满足要求，并作好记录，合格后方可使用。悬挑脚手架分段搭设完毕，内部验收合格后，应报 上级部门验收，并报送安检站审核复验，发现隐患，及时整改。七、钢管脚手架拆除：1.拆除脚手架必须认真向操作人员进行安全技术交底，拆除时应 设警戒区，设置明显标志，并有专人警戒，禁止行人进入。2.拆除脚手架前的准备工作应符合下列规定：应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合 构造要求；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；应由单位工程负责人进行拆除安全技术交底；应清除脚手架上杂物及地面障碍物。3.拆除脚手架时，应符合下列规定：拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆 除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应 增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在 适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按规范构造规定设置连墙件和横向斜撑加固。3.严格遵守拆除顺序，由上而下，后绑者先拆，先绑者后拆。一 般是先拆栏杆、脚手板，而后拆小横杆、大横杆、立杆等。4.统一信号，上下呼应，动作协调，当松开与另一人有关的结扣第12页陕西兴艾梧桐花园项目部外脚手架搭设时，应先告知对方，以防坠落。5.拆下的扣件和配件应用滑轮及绳索及时送至地面，严禁高空抛 扔。卸料时应符合下列规定：各构配件严禁抛掷至地面；运至地面的构配件应及时检查、整修与保养，并按品种、规格 随时码堆存放。八、脚手架检查与验收1.脚手架及其地基基础应在下列阶段进行检查与验收：1）基础完工后及脚手架搭设前；2）作业层上施加荷载前；3）每搭设完1013m高度后；4）达到设计高度后；5）遇有六级大风与大雨后；寒冷地区开冻后；6）停用超过一个月。2.进行脚手架检查、验收时应根据下列技术文件：1）扣件式脚手架安全技术规范（JGJ1302001）第8.2.38.2.5 条的规定；2）施工组织设计及变更文件；3）技术交底文件。3.脚手架使用中，应定期检查下列项目：杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否 符合要求；地基是否积水，底座是否松动，立杆是否悬空；扣件螺栓是否松动；高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是第13页陕西兴艾梧桐花园项目部外脚手架搭设否符合规范规定；安全防护措施是否符合要求；是否超载。4.脚手架搭设的技术要求、允许偏差与检验方法，应符合“脚 手架搭设的技术要求、允许偏差检查表”规定。5.安装后的扣件螺栓拧紧扭力矩应用扭力板手检查，抽样方法应 按随机分部原则进行。抽样检查数目与质量判定标准，应按下表的规 定确定。不合格的必须重新拧紧，直至合格为止。扣件拧紧抽样检查数目及质量判定标准九、防电避雷、防大风及防火措施:项次检查项目安装扣件数量（个）检查数量（个）允许 不合格数51 9050连接立杆与纵（横）向水平杆或剪刀91 1501 c 1，C O C811撑的扣件；接长立杆、纵向水平杆、纵向1312X013 o n1水平杆或剪刀撑扣件Zo 1 UU 501 120032乙31201 320050551 905191 15082连接横向水平杆与纵向水平杆的扣件151280133（非主节点处）281500205501 12003271201-320050101.在高低压线路下方均不得搭设脚手架，脚手架的外侧边沿与外 电架空线路边线之间必须保持足够安全距离。2.脚手架防雷接地可用建筑物本身防雷接地系统，槽钢梁及连墙 杆的预埋钢筋吊环每隔30m左右与现浇板钢筋焊接，板钢筋与主体结 构防雷装置部位的竖向钢筋焊接牢固，防雷装置电阻不得大于30Qo3.外脚手架的连墙杆应严格按要求设置，并固定牢靠，连墙的水 平间距为46m,竖向距离为3.65.4m。第14页陕西兴艾梧桐花园项目部外脚手架搭设4.在施工期间遇有雷雨、大风天气时，脚手架上的操作人员应离 开，停止作业。5.施工期间工地应有专人负责发布天气预报资料，通报全体施工 人员，以便安排工作和采取措施。6.垂直悬挂密目安全网（2000目）和兜挂平安全网（孔径2mm）均应采用阻燃防火安全网。安全网必须有合格证、安全检验证和准用 证。7.在脚手架高处焊接作业时，应采取用非燃性材料做接火盘，大 风天气焊接应设挡风板，防止火花飞溅造成架板及防护设施燃烧，引 发火灾事故。严格执行动火审批制度（电气焊属三级动火）。8.在施工层附近必须配设灭火器材。十、“四口五临边”安全防护措施：1.分层施工的楼梯口和梯段边，必须搭设临时护栏。2.施工电梯和脚手架等与建筑物通道两侧边，必须搭设防护栏杆;地面通道上部搭设安全防护棚。施工电梯出入口用014钢筋或型钢焊 高1.8m铁栅门，钢筋铁栅门钢筋间距不应大于130mm,不上人时应 随手关门。3.一般情况下不允许搭设各种垂直运输接料平台，若确实需要搭 设接料平台时，除两侧设置防护栏杆外，平台应设置安全门或活动防 护栏杆，并且接料平台应根据荷载计算后要有详细的设计计算书，经 有关技术负责人和监理及安全部门审核后方可施工，确保施工安全。4.尚未安装栏杆或栏板的阳台，以及尚未砌砖墙窗下口和结构外 墙留洞处，在脚手架分段拆除时，必须搭设1.21.3m高防护栏杆，并 挂密目安全网围护。防护栏杆应与墙体连结牢固。5.电梯井洞口必须设防护栏杆或固定栅门，固定栅门高1.8m,宽第15页陕西兴艾梧桐花园项目部外脚手架搭设1.4m,下部焊180mm高挡脚板，栅门用014钢筋焊成，钢筋间距 140mm。6.现浇板上的预留洞口，必须设置牢固的盖板，以防物体从洞口 坠落伤人。7.施工现场通道附近的各类洞口与坑槽等处，除设置防护设施和 安全标志外，夜间还应设红灯警示。8.建筑物外架四周除满挂密目安全网防护外，在建筑物四周地面 必须搭设防坠隔离棚和通道隔离棚，防坠隔离棚搭设宽度为6m。9.施工现场附近的人行通道和操作棚，必须搭设双层安全防护棚，防护棚用竹笆覆盖蓬严。10.所有的防护棚栏杆和防护门应用红、白油漆间隔涂刷做醒目标 志。十一、脚手架的维护与管理：1.在架体搭设前，脚手架的杆件应先刷好防锈漆。架体应满刷黄 色防锈漆，连墙杆刷铁红色油漆，挡脚板刷斜向黄、黑色相间油漆，间距100mm,防护栏杆刷红、白相间油漆，间距300mm。2.使用完毕的脚手架（包括构配件）应及时回收、入库，分类堆 放。3.凡弯曲、变形的杆件应先调直，损坏的构配件应先修复后方能 入库存放。4.要定期对脚手架的构配件进行除锈、防锈处理。扣件要涂油，螺栓用煤油清洗，涂机油防锈。5.脚手架使用的扣件、螺母、垫片等小配件极易丢失，在搭设时 应及时将多余件收回存放，在拆除时亦及时检修，不得乱放乱丢。6.建立健全脚手架工具材料的领发、回收、检查、维修制度，按第16页陕西兴艾梧桐花园项目部外脚手架搭设照谁使用、谁维修、谁管理的原则，实行限额领用方法，以减少丢失 和损耗。十二、脚手架的安全管理1脚手架搭设人员必须是经过按现行国家标准特种作业人员 安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员 应定期体检，合格者方可持证上岗。2搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3脚手架的构配件质量与搭设质量，应按照规范规定进行检查 验收，合格后方准使用。4作业层上的施工荷载应符合设计要求，不得超载。不得将模 板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严 禁悬挂起重设备。5当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架 搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。6脚手架的安全检查与维护，应按规范规定进行。安全网应按 有关规定搭设或拆除。7在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）连墙件。8不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安 全措施，并报主管部门批准。9临街搭设脚手架时，外侧应有防止落物伤人的防护措施。10在脚手架上进行电、气焊作业时，必须有防火措施和专人看 守。11工地临时用电线路的架设及脚手架接地、避雷措施等，应按第17页陕西兴艾梧桐花园项目部外脚手架搭设现行行业标准施工现场临时用电安全技术规范（JGJ 46）的有关规定 执行。12搭拆脚手架时；地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。十三、脚手架计算：本工程主楼三层10.4m以下采用落地式双排外架，立杆横距为 0.90m,纵距为1.5m,架体步距为1.5m,架体总体高度为15.6m,按 构造要求搭设，架体的强度、刚度、稳定性能满足要求，不需进行验 算。本工程主楼四层以上采用型钢悬挑式钢管脚手架，悬挑钢梁采用 18槽钢，挑梁端部用直径为014钢丝绳拉接，在六层、十一层、十 六层处每根立杆用014钢丝绳进行连接固定。架体立杆横距为0.90m,纵距为1.5m,架体的步距为1.5m。悬挑式钢管脚手架搭设总高度最 高为14.5m,操作层满铺脚手板，悬挑架的底步架满铺脚手板进行全 封闭围护，并每隔10步架（15m）进行一次封闭。主体结构施工时，满足维护要求，装饰施工时，对外架步距进行调整为L8m。满足二层 工作面同时作业，施工荷载2KN/m2o每步均搭设护身栏杆，操作层 设踢脚板，外架内侧满挂密目安全网，并按构造要求搭设，架体的强 度、刚度能够满足要求，根据规范要求对连墙杆、纵向和横向水平杆 的强度和刚度、立杆的稳定性、架体悬挑构件的强度、稳定性进行验 算。（一）、架体的计算考虑各段处钢丝绳的连接作用，进行架体计算。1、荷载计算：第18页陕西兴艾梧桐花园项目部外脚手架搭设1)查扣件式钢管脚手架安全技术规范(JGJ130-2001)附录A,由h=1.5m,/a=l.5m,048X3.5钢管脚手架每米立杆承受的结构自重标准值：g k=0.1394KN/m架体高度按15m计算，则脚手架结构自重标准值产生的轴向力Ng/k=0.1394X 12=1.6728KN2)铺设三层竹串片脚手板，取竹脚手板自重0.35KN/m2,安全网 自重0.04KN/m,操作层的栏杆、挡脚板自重0.14KN/m,非操作层栏 杆自重OKN/m,脚手架构配件自重标准值产生的轴向力：35x 0.90 x 1.5x 3+0.14x 1.5x 3+0.04x 1.5x 15+0.1x 1.5x 10)72=2.07KN3)由/b=0.90m,/a=l.5m,施工均布活荷载仇=2.0KN/m2,满足 两层工作面装饰作业，计算每根立杆施工荷载标准值产生轴力：(2.0X0.9X1.5X2)72=2.70 KN2、风荷载计算地区基本风压取值0.40,风压高度变化系数C类地区80m高取 值为L54,脚手架满挂密目安全网，架体和安全网的挡风面积按迎风 面积的30%计算，风荷载体形系数pts=1.3(p=1.3X 1.2X0.3=0.468作用于脚手架上的水平风荷载标准值为：9=0.7心内卬。=0.7 X 1.54X 0.468 X 0.40=0.202k N/m23、纵向水平杆、横向水平杆计算计算纵向、横向水平杆内力与挠度，纵向水平杆按三跨连续梁计 算，横向水平杆按简支梁计算。第19页陕西兴艾梧桐花园项目部外脚手架搭设048X3.5钢架管截面面积489mm2,截面模量W=5.08 X截面惯性矩I=12.19Xl()4mm4,弹性模量E=2.06X采用竹 串片脚手板，纵横向水平杆均按均布荷载计算。竹串片脚手板自重标 准值为0.35k N/m2,施工均布活荷载22.0KN/m2o横向水平杆：M=o2/8=(L2 X0.35+1.4X 2.0)X 0.92/8=0.326k Nm=0.326X 106NmmB=M/W=(0.326 X 106)/(5.08 X 103)=64.2N/mm2/=205N/mm20s=5q/J/384EI=5x(1.2x 0.35+1.4x 2.0)x 0.94x l012/(384x 2.06x 12.19x l09)=1.lu=850/150=5.6mm纵向水平杆：M2/10=(1.2 X 0.35+1.4 X 2.0)XO.5X 1.52/10=0.36k Nm=0.47 X 106Nmmb=M/W=(0.36 X 106)/(5.08 X IO3)=70.8 N/mm2/=205N/mm2umax=q lo4/15OEI=(1.2x 0.35+1.4x 2.0)x 0.45x l.84x l012/(150 x 2.06x 12.19x l09)=4mm u=l 0 mm纵向水平杆、横向水平杆的强度和刚度满足要求。纵向或横向水平杆与立杆连接扣件抗滑承载力验算R=(1.2X 0.35+1.4X2.0)X 0.45 X 1.8=2.61 k NRc=8k N，扣件抗滑承载力可满足要求。4、立杆的稳定性计算：第20页陕西兴艾梧桐花园项目部外脚手架搭设不组合风荷载时架体的立杆段轴向力：N=.2(Ngik+Ng2k)+4Nqk=1.2X(1.6728+2.07)+1.4X2.7=8.27136k N组合风荷载时架体的立杆段轴向力：N=1.2(Ng/k+Ng2k)+0.85 X ANQK=1.2X(1.6728+2.07)+0.85X 1.4X2.7=7.70436k N由风荷载设计值产生的立杆段弯矩,=0.85X L4Mm=0.85X 1.4 wklah2/10=0.85X 1.4X0.142X 1.5X 1.52=0.1k Nm=100 X 103Nmm脚手架二部三跨布置一个连墙杆，取 QL155,=1.5,/z=l.5m,则立杆的计算长度lo=k/j/z=l.155Xl.5XL5=2.60m048X3.5钢架管回转半径215.8mm,则长细比A=l0H=2.60X 103/15.8=165/=210查建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)附表C,得轴心受压杆件的稳定系数0=0.186048X3.5钢架管截面面积489mm2,截面模量5.08X 103mm3,Q235钢抗拉、抗压和抗弯强度设计值为/=205N/mm2,不组合风荷载时：N/(pA)=8.14 X 1()3/(0.186 X 489)=96.09 N/mm2/组合风荷载时：第21页陕西兴艾梧桐花园项目部外脚手架搭设N/(pA)+MW/8.OX 103/(0.186X489)+100X 103/5.08 X IO3=110.8N/mm2/，脚手架立杆稳定性可满足要求。5、连墙杆计算(1)连墙杆轴向力设计值连墙杆水平间距为3m,竖直间距为4.5m,取连墙件约束脚手架 平面外形所产生的轴向力5k N,连墙杆轴向力设计值为：Ni=Niw+No=1.4wkAw+NO=1A X0.143X3X 4.5+5=7.7k N(2)扣件连墙杆验算经查得，直角扣件、旋转扣件抗滑承载力设计值为8k N,小于连 墙杆轴向力设计值8k N,连墙杆按3X4.5m设置可满足要求。(二)、二层挑架构件计算：1.荷载计算架体高度按12m计算，由上可知，脚手架结构自重标准值产生的 轴向力Ng/k=L6728KN,脚手架构配件自重标准值产生的轴向力 Ng2K=2.07N,施工荷载标准值产生轴力N=2.7KN立杆传递给钢梁的荷载为N=L2(Ngik+Ngzk)+4Nqk=1.2X(1.628+2.07)+1.4X2.7=8.27136KN2.悬挑钢梁承载力计算(1).悬挑钢梁的内力计算本工程框架梁外侧有1500mm宽悬挑板阳台，按最不利因素计算，当梁外侧有1500mm宽悬挑板阳台时，内排立杆距梁边1700mm,外 排立杆距粱边2600 mm。第22页陕西兴艾梧桐花园项目部外脚手架搭设A,第一种施工方法受力分析，：当在四层楼面开始安装悬挑槽钢 上搭设外架，应用+6.00M落地双排外架的立杆对槽钢上的双排外架 进行支撑牢固，待槽钢所在楼层上二层顶板碎浇筑完成后（即四层楼 面），用钢丝绳在槽钢所在楼层上+4.50M对外架连接加固。这时即可 拆除落地双排外架对悬挑槽钢上外架的支撑。随着楼层继续搭设外架 槽钢的受力由悬挑变为简支。其受力简图如下：支座反力：RA=Nb/0=8.27136 X 0.9/3=2.4814KNRb=Nq/()+N=8.27136 X L8/3+8.68=13.2342KN根据力的平衡方程：F=RB/sin。=13.2342 X(4.52+32)1/2/4.5=15.9KNT=F cos0=15.9 X3/(4.52+32)1/2=8.855KN水平钢悬挑梁最大弯距：“na x=N劭0=8.27136 义 l.8X0.9/3=4.467KNmB.第二种施工方法受力分析：其他楼层安装悬挑槽钢搭设外 第23页陕西兴艾梧桐花园项目部外脚手架搭设架6m(二层楼)高时，顶板碎未浇筑4.5m处斜拉钢丝绳和剪力墙未 连接受力前，本层悬挑外架必须用下一层外架临时支撑牢固，其荷载 传递到下一层外架上，立杆传递到下一层槽钢上的力计算如下：N=1.2X(2.93+7.49)+1.4X2.7=16.28KN支座反力：RA=Nb/0=16.28 X 0.9/3=4.88KNRB=Na/0+N=16.28 X 1.8/3+16.28=26KN根据力的平衡方程：F=RBsin6=26 X(4.52+32)1/2/4.5=31.9KNT=F=31.9X3/(4.52+32)1/2=17.9KN水平钢悬挑梁最大弯距：Mma x=NMo=16.28 X L8 X 0.9/3=8.8KNm(2).杆件承载能力验算悬挑钢梁采用16a槽钢，18a槽钢截面面积为2192mm2,线密度 为17.24k g/m,截面惯性矩为A=866Xl()4mm4,截面抵抗矩为Wx=108 X 103mm3,1转半径 Z=628mm,钢材弹性模量 E=2,Q6 X 105N/mm2o悬挑钢梁抗弯强度验算3=M/W=8.8X 106/108X 103=81.4N/mm2/=205 N/mm2通过以上二种受力分析计算，采用18a槽钢抗弯强度可满足要 求。(3).挠度验算水平钢悬挑梁最大挠度：第24页陕西兴艾梧桐花园项目部外脚手架搭设w=Na2b2/3EI 10=(16.28x l03x l.82x 0.92x l012)/(3x 2.06x l05x 866x l04x 2.1x l03)=3.8mm31.9KN选用015.5号直径钢丝绳可满足要求。(5).拉环承载能力：拉环用016圆钢加工而成，016圆钢A=201mm2,R235圆钢强度 设计值户215N/mm2,抗剪设计值力=125N/mm2,则018圆钢拉环承载 力：F=2/A=2x 0.215x 201=86.4KN20.2KNFV=/；A=O.125x 201=25.1KN17.9KNA016圆钢拉环可满足强度要求。(三)、施工受料平台计算为满足楼层内建筑材料垂直运输要求，平台伸出墙外4.5m,宽度 为3m。施工上料平台用16槽钢，并铺设多层板，用021.5钢丝绳牵 拉于上一层施工洞口处，施工受料台容许荷载为2t。平台外两侧面焊 048x 3.5钢管护身栏杆，端部用035钢管作成格栅门，并装设多层板 拦板围护。当吊运物品长度超过受料台长度时，可将端部格栅门打开。当受料平台就位后，入料口两边应及时设置防护栏杆。1、荷载计算：自重18 19.74x 15=296.1 Kg第25页陕西兴艾梧桐花园项目部外脚手架搭设048x 3.5 专网管 3.84x 32=122.9 Kg多层板 8x 16.64=133.2 Kg吊环钢丝绳+16 Kg568.2 Kg活荷载：施工受料台容许活荷载为23施工荷载为200Kg,则受 料台荷载设计值为P=l.2x 568.2+1.4x(2000+200)=3761.84Kg分布于单根16槽钢梁上的线荷载为q=3761.84x 9.8/(2x 3)=6.14KN/m2、内力计算：16槽钢梁受力简图如下：根据力矩平衡方程Ma=T sinS
