和昌悦澜湾北苑B标段--满堂脚手架搭设施工方案.pdf

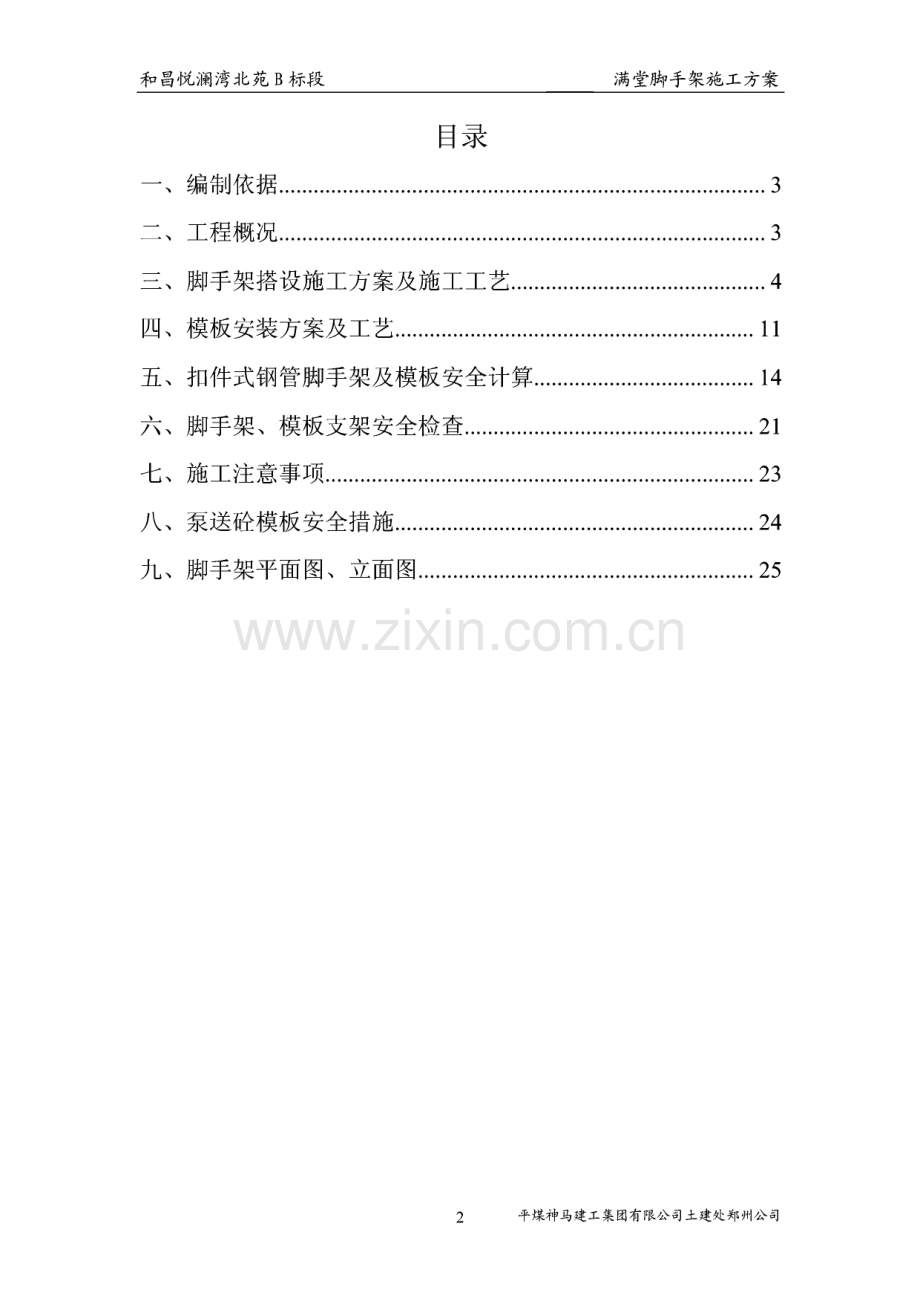

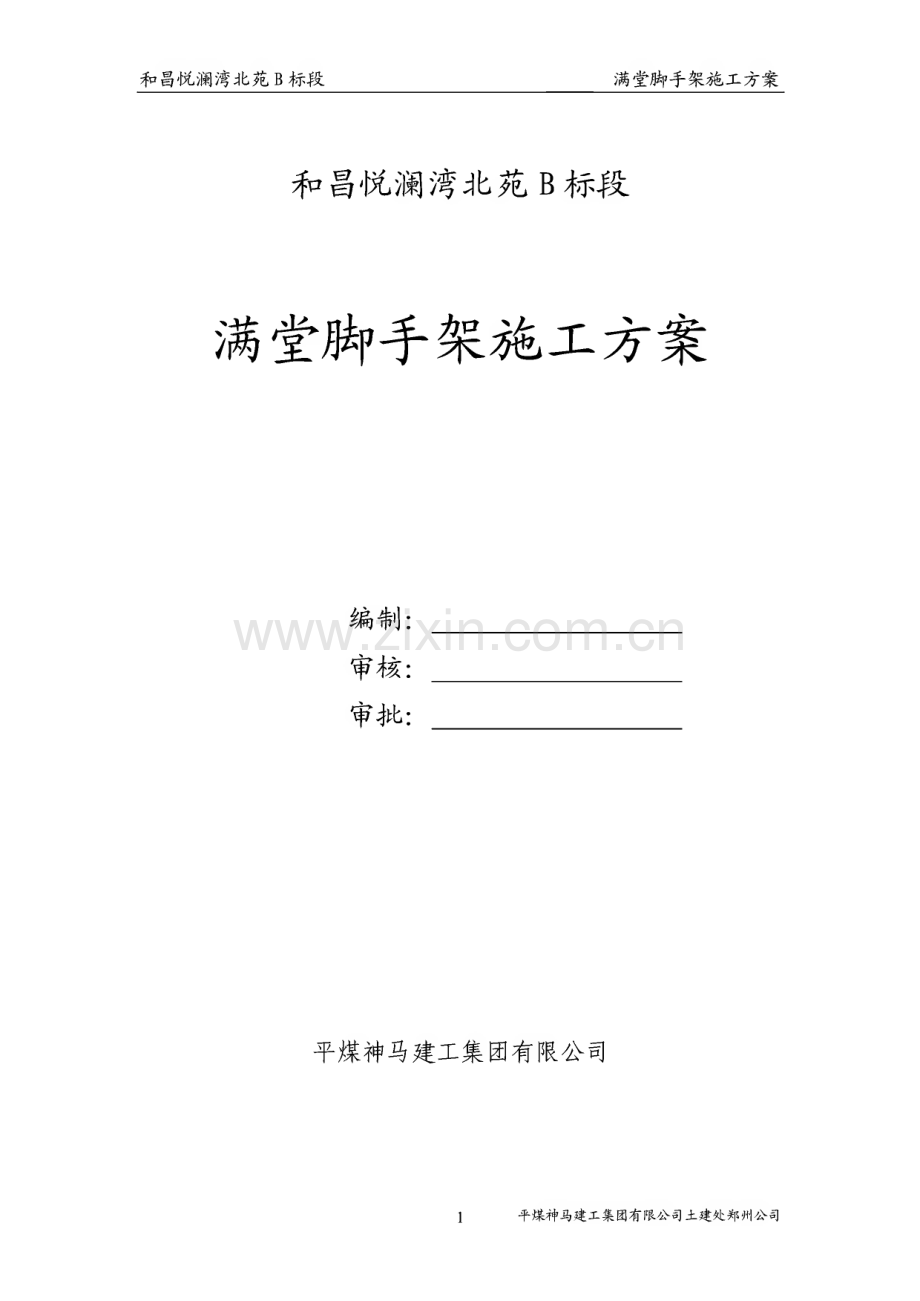

和昌悦澜湾北苑B标段满堂脚手架施工方案和昌悦澜湾北苑B标段满堂脚手架施工方案编制：_审核：_审批：_平煤神马建工集团有限公司 1平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案目录一、编制依据.3二、工程概况.3三、脚手架搭设施工方案及施工工艺.4四、模板安装方案及工艺.11五、扣件式钢管脚手架及模板安全计算.14六、脚手架、模板支架安全检查.21七、施工注意事项.23八、泵送碎模板安全措施.24九、脚手架平面图、立面图.252平煤神马建工集团有限公司土建处郑州公司 3平煤神马建工集团有限公司土建处郑州公司地下室外墙均为400mm/3501nm/300mni厚钢筋混凝土墙。结构类型为：21层的楼房组成;主楼地下部分为三层地下室,车库部分为地下两层。是作人防工程、车库及设备用房；主楼地上由2栋27层1栋26层及一栋及相连商业、地下车库组成。主楼地下3层，车库部位地下2层，主要和昌悦澜湾北苑项目B标段由2#、3#、5#、6#楼4栋高层住宅楼总面积42520.23疔。项目B标段包含(2#、3#、5#、6#楼及相连商业、地下车库)，占地建设监理公司监理、平煤神马建工集团有限公司承建和昌悦澜湾北苑有限公司勘探、河南省纺织建筑设计院有限公司设计、河南海华工程本工程由河南创和置业有限公司开发、河南省建筑设计研究院二、工程概况11、建筑施工计算手册-第二版10、建筑施工安全计算-中国建筑工业.9、扣件式钢管脚手架计算手册-中国建筑工业.8、钢管脚手架、模板支架安全选用技术规程-北京市建委、质监局7、建筑结构荷载规范(GB50009-2001)6、建筑施工扣件式钢管模板支架技术规程(DB33/1035-2006)5、建筑施工模板安全技术规范(JGJ162-2008)4、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)3、和昌悦澜湾北苑B标段施工组织设计2、业主组织的图纸会审会议纪要1、业主提供的有关设计施工图纸资料及技术说明一、编制依据和昌悦澜湾北苑B标段满堂脚手架施工方案和昌悦澜湾北苑B标段满堂脚手架施工方案住宅楼范围内为剪力墙结构、CFG桩+筏板基础；住宅楼范围外为钢筋 混凝土框架结构、CFG桩+筏板基础。本工程中，梁宽200-500nim,梁 高400-8 50mni,楼板厚 100-250mm,层高2.9m-3.48 m。三、脚手架搭设施工方案及施工工艺3.1、施工材料要求3.L1构配件外观质量及技术资料按表3.L1执行：表 3.1.1：项目要求抽检数量检查方法技术资料营业执照、资质证明、生产许可证、产品合 格证、质量检测报告、相关合同要件。检查资料钢管钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道 及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆，钢管内壁 宜涂刷防锈漆。全数目测钢管外径 及壁厚外径48 mm；壁厚大于等于3mm。3%游标卡尺 测量扣件不允许有裂缝、变形、滑丝的螺栓存在；扣 件与钢管接触部位不应有氧化皮；活动部位 应能灵活转动，旋转扣件两旋转而间隙应小 于1mm；扣件表面应进行防锈处理全数目测15厚胶合板915X 18 30 厚3%钢板尺测 量底座及可 调托丝杆可调底座及可调托撑丝杆与螺母捏合长度不 得少于4-5扣，丝杆直径不小于36mm,插 入立杆内的长度不得小于150mm。3%钢板尺测 量脚手板木脚手板不得有通透疝疤、扭曲变形、劈裂 等影响安全使用的缺陷，严禁使用含有标皮全数目测4平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案3.1.2钢管、扣件的力学性能按表3.1.2进行检测:的、腐朽的木脚手板。表 3.1.2构配件名称检测项目抽检数量检测标准钢管抗拉强度、屈服点、断后伸长率750根为一批，每批抽 取1根低压流体输送 用焊接钢管扣件直角：抗滑性能、抗 破坏性能、扭转刚度。旋转扣件：抗滑性能、抗破坏性能、抗拉性 能、抗压性能。281500件 8件5011200 13 件12001 10000 件 20 件钢管脚手架扣 件3.1.3构配件尺寸有抽检不合格时应对该全部构配件进行实测,不满足要求的严禁使用。3.2施工技术要求3.2.1 满堂脚手架搭设在建筑物楼面上时，脚手架自重及施工 荷载应在楼面设计荷载许可范围内，否则须经验算后制定加固方案。3.2.2 结构梁下模板支架的立杆纵距应沿梁轴线方向布置；立 杆横距应以梁底中心线为中心向两侧对称布置，且最外侧立杆距梁侧边距离不得大于150mln。（见图3.2.2-1.3.2.2-2）5平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案图3.2.2-1 模板支架立杆沿梁截面方向布置图图3.2.2-2 模板支架立杆沿梁截面方向布置图3.2.3设在模板支架立杆底部或顶部的可调底座或底托，其丝杆 外径不得小于36mm,伸出长度不得超过200mm。（见图3.2.2-1）3.2.4模板支架搭设时梁下横向水平杆应伸入梁两侧板的模板 支架内不少于两根立杆，并与立杆扣接。3.2.5 扣件式模板支架顶部支撑点与支架顶层横杆的距离不应大于400mm。（见图3.2.5.5）图3.2.5 模板支架顶部自由段长度示意图3.2.6钢管扣件式模板支架立杆接长必须采用对接，禁止搭接。纵 向扫地杆必须连续设置，钢管中心距地面不得大于200mm；脚手架底 部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方。6平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案3.2.7模板支架四边与中间每隔4-6排立杆应设置一道竖向剪刀撑,图3.2.7 模板支架竖向剪刀撑布置示意图3.2.8当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向 低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴 线到边坡的距离不应小于500mm；（见图3.2.8）O O O O O O图328不同基础高度架体搭设7平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案3.2.9 扣件安装应符合下列规定：1、螺栓拧紧力矩应控制在40N.m65N.m之间；2、主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150nll11；3、对接扣件开口应朝上或朝内；4、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。3.3脚手架搭设工艺流程：放出轴线及梁位置线，定好水平控制标高3 梁板顶架安装3 在可调顶托上铺设梁底主次龙骨梁底模及侧模安衰3在可调顶托上铺设板底主次龙骨3 楼板模板安装梁板钢筋绑扎铺浚3 梁板混凝土浇就3混凝土保养，达到施工规范要求的拆模强度3 拆模令经监理审批，同意拆模，拆下顶托3拆除梁、板模板，清理模板8平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案拆除水平拉杆、剪刀撑及立杆3.4施工方案我公司结合本工程特点及钢管脚手架、模板支架安全选用技 术规程要求，本工程梁板的支撑系统采用模板支撑体系，脚手架采 用扣件式钢管脚手架，具体搭设方法根据计算确定。3.4.1梁下立杆间距的确定梁高(mm)搭设高度18030030160060190090115001501 2400240130004m以下立杆纵向间距(mm)12001200900900600600立杆横向间距(mm)900900600300300300立杆步距(mm)120012001200900900900其中，梁下设顶撑。本工程中大部分梁高400-8 50mm,地下室个别 梁高依据上表，梁高400-8 50mm部位拟采用立杆纵 向间距900mm,横向间距600mm,步距 1200mm；梁高1500mm 拟采用立杆纵向间距900mm,横向间距300mm,步距900mm。3.4.2板下立杆间距的确定板厚(mm)搭设高度180以下18130030160060190090112001201 15004m以下立杆纵横向间距(mm)150012001000900900600立杆步距(mm)1500150012001200900900本工程中大部分板厚100T20mm,地下车库顶板250mm，依据上表,板厚100-120mm处板下脚手架立杆纵向间距1500mm,横向间距1500mm,步距1500mii;地下车库顶板下脚手架立杆纵向间距1200111nb横向间距9平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案1200,步星巨 1500mm。3.4.3纵横向水平杆步数离地200mm纵横设一步扫地杆，纵向扫地杆应采用直角扣件固定在 距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件 固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上 时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。往上按900mm1500mm步距设纵横向水平杆。钢管扫地杆、水平 拉杆应采用对接，严禁搭接。3.4.4剪刀撑设置剪刀撑应采用搭接，搭接长度不得小于500nll11,并应采用2个旋转扣 件分别在离杆端不小于100mm处进行固定。剪刀撑包括两个垂直方 向和水平方向三部分组成，要求根据工程结构情况具体说明设置数 量。（见图3.2.7）a、每道剪刀撑宽度不应小于4跨，且不应小于6m,剪刀撑斜杆与地面 倾角宜在45 60之间。倾角为45时，剪刀撑跨越立杆的根数不应 超过7根；倾角为60时，则不应超过5根；b、剪刀撑斜杆的接长应采用搭接；c、剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立 杆上，旋转扣件中心线至主节点的距离不宜大于150mm；d、设置水平剪刀撑时，有剪刀撑斜杆的框格数量应大于框格总数的 l/3o10平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案四、模板安装方案及工艺4.1材料准备材 料规 格15厚胶合板915X18 30 厚12螺杆长 65028 00mm牵杠、搁栅、横防、横梁、夹条50 X 100mm 木防（长 2m、4m）20PVC塑料管长 650-28 00mm4.2 模板安装准备工作(1)由测量组放出模板及预留洞的位置线；(2)墙柱碎接头在支模前应凿毛并清理干净；(3)按设计的施工方案搭设支撑架；(4)由技术员或工长进行质量和安全技术交底；(5)柱将封模前钢筋应验收完毕。4.3模板安装要点4.3,1 墙柱模板安装必须在钢筋验收以后才能封模。模板底部要安装 定位板密封条，以防墙柱烂根。上部必须安装有效的斜拉和支撑以确 保碎浇筑时模板的垂直度；4.3.2墙柱模板必须按设计要求安装对拉螺栓；4.3.3梁模板安装应先安装底模，待钢筋绑扎完后再封侧模；当梁高 大于600mm时，梁侧模应加对拉螺栓；4.3.4保证拼缝严密。在硅浇筑过程中派专人看护模板，随时检查模11平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案板的支撑情况。4.4、柱模板安装柱模板用15厚胶合板制作；安装时先在施工层楼面弹出纵横向轴线 及四周边线，然后钉柱脚固定板，对于通排的柱，先装两端柱模板、校正固定，拉通长线校正中间各柱模板。其它均一次浇筑完成，附柱 模板安装图：4.5、梁模安装4.5.1 弹出柱轴线、定梁位及梁底标高。4.5.2 按图纸平面轴线、标高安装主梁底模板。当垮度2 4m时，垮 中梁底应按1-3%L进行先主梁后次梁起拱。4.5.3梁下钢管脚手架必须支承在木材或垫块上，确保支撑系统稳定 性。4.5.4钢管脚手架必须按施工方案及有关规范要求安装好纵横剪刀 撑。4.5.5按照图纸要求和墨线安装梁侧模板、压脚板及斜撑等。4.5.6梁:支撑采用普通脚手架，在支撑的立杆杆头放50 XI00mm木 杨500mm,背方采用50 X 100mm木材沿梁边和跨中放置。当梁跨度等 于或大于4nl时，模板应按跨度的0.3%起拱。当悬臂梁时，按梁长的 0.6%起拱。附梁模板安装图：4.6、板模安装4.6.1 铺板前必须检查主次梁轴线、标高是否符合设计要求。4.6.2检查钢管脚手架的剪刀撑等是否符合施工要求。12平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案4.6.3 安装预留洞口：水落管、排污管、排粪管、烟道等。4.6.4 全面清理现场。4.7、安装质量要求4.7.1模板安装必须保证位置准确无误，模板拼缝严密，支撑系统牢 固可靠，不发生变形和位移。4.7.2模板安装完毕后，测量人员应对模板位置、垂直度、标高、预 埋件及预留洞的位置等进行检查。4.7.3现浇结构模板的允许符合以下规定：项目允许偏差（mm）轴线位移5底模上平面标高+5基础+10柱、墙、梁+45垂直度全高三5m6全高5m8相邻两板表面高低差2表面平整（2m长度以上）54.8、模板拆除4.8.1侧模：在碎强度能保证其表面及棱角不因拆除模板而受损伤 后，方可拆除模板。4.8.2底模：在於强度符合下表后，方可拆除模板。13平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案结构类型结构跨度（m）按设计的硅强度标准值的百分比计（）板2,8100梁8100悬臂构件21004.8.2 已拆除模板及其支架的结构，在於强度符合设计强度等 级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使 用荷载的效应更为不利时，必须经过核算，加设临时支撑。4.8.3 模板拆除后，应及时进行清理，并分类堆放好。五、扣件式钢管脚手架及模板安全计算5.1 梁底计算对地下车库梁截面分析，最大框架梁截面尺寸为b*h=500*8 50 mm,跨度2.7m,最大支撑高度3.48 m。5.1.1 模板荷载的选取与计算：模板及支架自重。（取梁的一个跨度进行计算）险自重：0.5（梁宽）X0.85（梁高）X24KN/m3=10.2KN/m 钢筋自重:0.5（梁宽）*0.85（梁高）乂1.5取/1113=0.638 KN/m 14平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案模板自重：0.5（梁宽）X0.85（梁高）X0.5KN/m2=0.213KN/m 相加得 恒载标准值q产L 2X（+）=13.282KN/m 施工人员及施工设备自重计算直接支承小楞结构时：q2=0.5（梁宽）*2.5KN/m2=l.25 KN/m 计算支架立柱及其他支承结构时：q 2=0.5（梁宽）*1.0KN/m2=0.5 KN/m 振捣碎时产生的荷载：对水平面模板为：q3=0.5（梁宽）X2KN/m2 X1.4=1.4KN/m 对垂直面模板为：q 3=0.5（梁宽）X4KN/m2X1.4=2.8 KN/m5.1.2梁底模板计算：垂直荷载取值5=5+q3=1.2*（+）+（用于计算承载力）=13.28 2KN/m+2.8 KN/m=16.082 KN/mqw=+=IL 051 KN/m（用于计算挠度）因为实际硅浇注中采用斜面分层工艺,且在碎浇捣过程中，振动 棒的作用范围较大，在跨距较小时可近似认为活载为均布且同时作用 于各跨，不考虑最不利荷载分布。面板材料采用15厚胶合板，弹性模量E=l.IX 104N/mm 2抗弯强度fm=25N/mm 2 抗剪强度fv=l.4N/mm 2肋的间距L=0.35m（梁底横向木方间距）,胶合板厚h=15mm,胶合板宽度b=500 mm,抗弯强度验算：15平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案bh2 500 X182w=270006 6Mmax=l/8 mqml2=0.125 X 16.082 X 0.352=0.246N m=0.246 X 106 N/mm 2Mmx 0.246X106O=-二-=15.19N/mm 2f=25N/mm 2W 16200强度满足要求.抗剪强度验算:Vmax=Kvqml=0.606X16.08 2X0.35=3.41KN3 Vmax 3X3.41X103T=0.68 N/mm 2fv=5.04N/mm22bh 2X500X15抗剪强度满足要求。挠度验算：qwl4U)=L X-100EI11.051 X(350)4 lo(350)=0.644=0.62 mm13N/nun 2抗剪强度f L 4N/nmi之计算荷载取值：q=qm Lf16.08 2*0.35=5.63KN/mMmax=KmqL2=0.125X5.63X0.352=0.08 6KN in W=bh2/6=501002/6Mmax 0.08 6X 106O=-=-=1.032f=13N/mm 2W 50X10076强度满足要求.Vmax=Kvql=O.625X5.63X0.35=1.23KN3 Vmax 3X1.23X103T=_=0.369N/mm 2fv=l.4N/mm22bh 2X50X100抗剪强度满足要求ql4W=Kw X-100EI5.63X(350)4 lo(350)=0.521-=0.11 mm-1.4 mm100X9.5*103*(50*100712)250挠度满足要求5.1.4横向方木下纵向钢管验算钢管采用48 Q=3.5mm,相关参数如下：E=2.1 X 105N/mm2?17平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案=125N/mm29 W=5.08 x 103mm39I=12.9x 104mm4,A=48 9mm；间距L=0.5m,按四等跨梁计算。计算荷载取值 q=16.08 2-2=8.041KN/mMmax=Kmql2=0.125 X 8.041 X 0.52=0.251KN mMmax o=-=W0.251 X 106。-=49.4N/mm2 品=215用耐 2 5.08 x l03强度满足要求。V=Kvql=0.625 X 8.041 X 0.5=2.51kNT=V/A=2.51 X 103/48 9=5.13N/mm2 f；=125KN/mm2剪应力满足要求。31=0.967x100EI,20.9x(500)4100 x2.1x105x12.9x104=0.265 mm 500/250=2 mm挠度满足要求5.1.5钢管立杆稳定性验算：钢管用48,6=3.5mm,梁底立杆设二排 5 00,立杆纵向间距为500,横杆从地面起步距L=l.5mo荷载计算：取垂直荷载值qF16.08 2KN/ni每根立杆须承受荷载：16.08 2X0.52=4.02KN,48乂3.5钢管回转半径；15.8111111,抗弯强度f。=215N/mm218平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案48 X3.5 钢管截面特性：Wn=5.08 X103mm3,A=48 9mm2按立杆受压应力计算：O=F/A=4.02X10748 9=8.22N/mm2 f=215N/mm2按稳定计算立杆，计算长度取1600,长细比：,L/i=1600/15.8=101查表 q=0.534O=F/(n A)=4.02X1070.534X48 9=15.39N/mm2 f=215N/mm2 立杆稳定满足要求.5.1.6侧模对拉螺杆计算对拉螺杆采用e12螺纹钢，沿梁纵向间距为bl=0.6m,沿梁高方 向间距为hl=0.7m(即上下3排)o Y=24KN/m3 梁侧模板的侧压力(设 T=30,v=2 m/h,P x=1.0,P 2=1.15)to=200/(T+15)=200/(30+15)=4.44F=0.22y ctoP F 2 V1/2二 0.22X24X4.44X1.0X1.15X21/2=38.1 KN/m2q4=Y H=24X1.7=40.8 KN/m2取二者中较小值,则F=38.IKN/m2根据经验，梁承受倾倒混凝土时产生的水平荷载4kN/m2,则1m 长模板设计荷载为：q=(38.1X1.2+4XI.4)XI=51.32kN/m则每根对拉螺杆承受的拉力为：19平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案F=q*bl*hl=51.32X0.6X0.7=21.55KN12螺纹钢拉杆能够承受的拉力：F=(3.12/4)X 122X 235/1000=26.6KNF=21.55kN F=26.6kN满足要求。采用的钢管类型为“48 X 3.0o5.2模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的按照 多跨连续梁计算。作用荷载包括梁与模板自重荷载，施工活荷载等。荷载的计算：钢筋混凝土自重(kN/m)：ql=25.500 X 1.000 X0.25=6.375kN/m模板的自重线荷载(kN/m)：q2=0.500 X 0.25 X(2 X 1.000+0.600)/0.600=0.54kN/m活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算 得到，活荷载标准值 P1=(2.500+2.000)X 0.600 X 0.25=0.675kN均布荷载 q=1.20X6.375+1.20X0.54=8.298 kN/m集中荷载 P=1.40X0.675=0.945kNN=8.298+0.945=9.243KNn=9.243/8=l.l既立杆间距不能大于l.lmo20平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案六、脚手架、模板支架安全检查6.1 脚手架、模板支架搭设过程及使用前的检查与验收6.1.1 脚手架、模板支架搭设完成后按表6.L 1进行检查验收:表 6.1.1序 号项目技术要求允许偏差(mm)检验方法备注1专项施工方案按权限进行审检查资料2基础 及楼 ffi承载力满足设计要求应有设计计算 书要有验 收记录排水不积水观察底座或垫 块不晃动、滑动观察不沉降-10观察3立杆垂直度3%0用经纬仪或吊 线和卷尺(续)序 号项目技术要求允许偏差(mm)检验方法备注4杆件 间距步距20钢板尺纵距50钢板尺横距20钢板尺5水平加强层、水平 剪刀撑、竖向剪刀 撑按规范要求设 置钢板尺6.1.2钢管扣件式脚手架、模板支架搭设完后，应按表6.L 2对螺栓拧紧扭力矩进行检查：表 6.1.2安装扣件数量抽检数量扭力矩值范检验方法允许的不合格21平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案（个）（个）围数51-90540N.m-65N.m随机抽取，力 矩扳手测扭 力矩。091 1508115128 013128 1500202501 1200323120132005056.1.3搭设高度在24m以下（含24 m）的脚手架或搭设高度在8 m以 下（含8 m）的模板支架，应由项目负责人组织技术、安全及监理人 员进行验收；6.2 脚手架、模板支架使用过程中的检查6.2.1脚手架、模板支架在使用过程中应进行下列检查：1、基础是否有不均匀沉降，立杆底座与基础面的接触有无松动或悬 空情况；2、杆件的设置和连接，连墙杆、支撑、门洞桁架等的构造是否符合 要求；3、悬挑架（梁或三角架）各支点，压、拉固定点和螺栓是否松动；4、扣件螺栓是否松动；5、立杆的沉降与垂直度的偏差是否符合要求；6、安全防护措施是否符合要求；7、是否超载。6.2.2在下列情况下应对脚手架、模板支架重新进行检查验收：1、遇六级以上大风、大雨后，寒冷地区开冻后；22平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案2、停工超过一个月恢复使用前。七、施工注意事项7.1 各项交底要深入、细致，施工班长和工人要认真学习，施工过 程中施工员、质安员要监督施工；7.2 严格按已审批的施工方案进行施工，不得擅自修改，特殊情况 要向主管部门反映，按批复意见施工；7.3 模板制作完成后，须经工程项目技术负责人主持验收签证，才 能进行下一工序的施工；7.4 搭设、拆除必须在白天进行，光线不足时要配备足够的灯光照 明；7.5 模板堆放要整齐，高度不能超过2米，严防倾倒。7.6 应设专门施工梯上落，严禁攀爬支撑系统；7.7 2m以上高处作业必须有可靠立足点，作业面孔洞和临边要有可 靠的防护，垂直作业上下要隔离防护；7.8 硅浇筑前必须做好模板系统内人员的清场工作，浇筑期间任何 人不得随意进入模板系统下；7.9 硅浇筑期间及浇筑完成一天内，设专人负责检查模板及支撑的 情况，发现异常立即停工，迅速疏散作业人员，组织人力排除险情，方能复工；7.10 在模板上运输混凝土必须设稳固的走道垫板，模板上施工荷载 不能超过计算书要求，不能集中堆放材料、机械，倾倒碎严禁用力过23平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案猛，使用振动棒严禁振动模板；7.11 必须有碎达到施工规范规定的拆模强度报告后方能开始拆除，并且经申请批复，做好技术交底后才能开始拆除；7.12 拆模板必须设区域警戒线并有监护人，严禁留有悬空模板；7.13 所有工人进场必须持有市建委颁发的建筑施工安全上岗证，并 做好三级安全教育签证手续，架子工应持有上岗证；7.14 工人作业必须戴安全帽，不准穿拖鞋、赤脚，不准酒后施工；7.15 工人要服从现场管理人员指挥，要严格遵守高空作业的有关安 全技术操作规程。7.16 柱子、墙混凝土必须分层浇筑。八、泵送碎模板安全措施由于采用泵送施工方法,应考虑到新浇筑混凝土坍落度较大,浇 筑的速度较快，侧压力较大，而且振动荷载等各种因素的影响，除了 严格按既定方案进行施工外，还必须加强注意以下几方面的安全措 施。8.1 模板及支柱的材质必须符合要求,模板支撑必须经有关单位验 收合格后才能浇捣碎。8.2 必须加固模板支撑系统，立柱、水平杆间距相应调整，增加剪刀撑。8.3 模板接缝必须严密，宽度大于5mm的缝隙时，应采取措施堵塞。8.4 梁侧板用木防顶紧，外侧板用斜顶，必要时用螺杆拉结梁肚。24平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段 满堂脚手架施工方案8.5 混凝土在泵送前，应先开机用水润湿整个管道，而后投入水泥 浆或水泥砂浆，使管壁处于充分润滑状态，再而正式泵送混凝土。8.6 碎输送管必须加铁凳，间距不大于2米。8.7 输送管转动部位铁凳应加垫脚不小于8mm钢板。8.8 碎出料管口离模板面不应超过500mll1。8.9 碎不能堆积太高、太集中，高度不得超过300mm,特别悬挑部 分。8.10 浇灌楼梯级时不能用管直接浇灌碎，要用人工由下至上浇灌。8.11 碎输送时不能摆动输送管，要移动位置必须暂停碎输送。8.12 拆、接、换管时必须暂停碎输送。九、脚手架平面图、立面图9.1梁下脚手架搭设立面简图25平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案9.2板下脚手架搭设立面简图26平煤神马建工集团有限公司土建处郑州公司和昌悦澜湾北苑B标段满堂脚手架施工方案1500 1500 1500 1500 1500 1500根下横（纵）断醐秧布置雕&:朝看现场布置端平瞅小设置，立械婀不设置躯鬣27平煤神马建工集团有限公司土建处郑州公司
