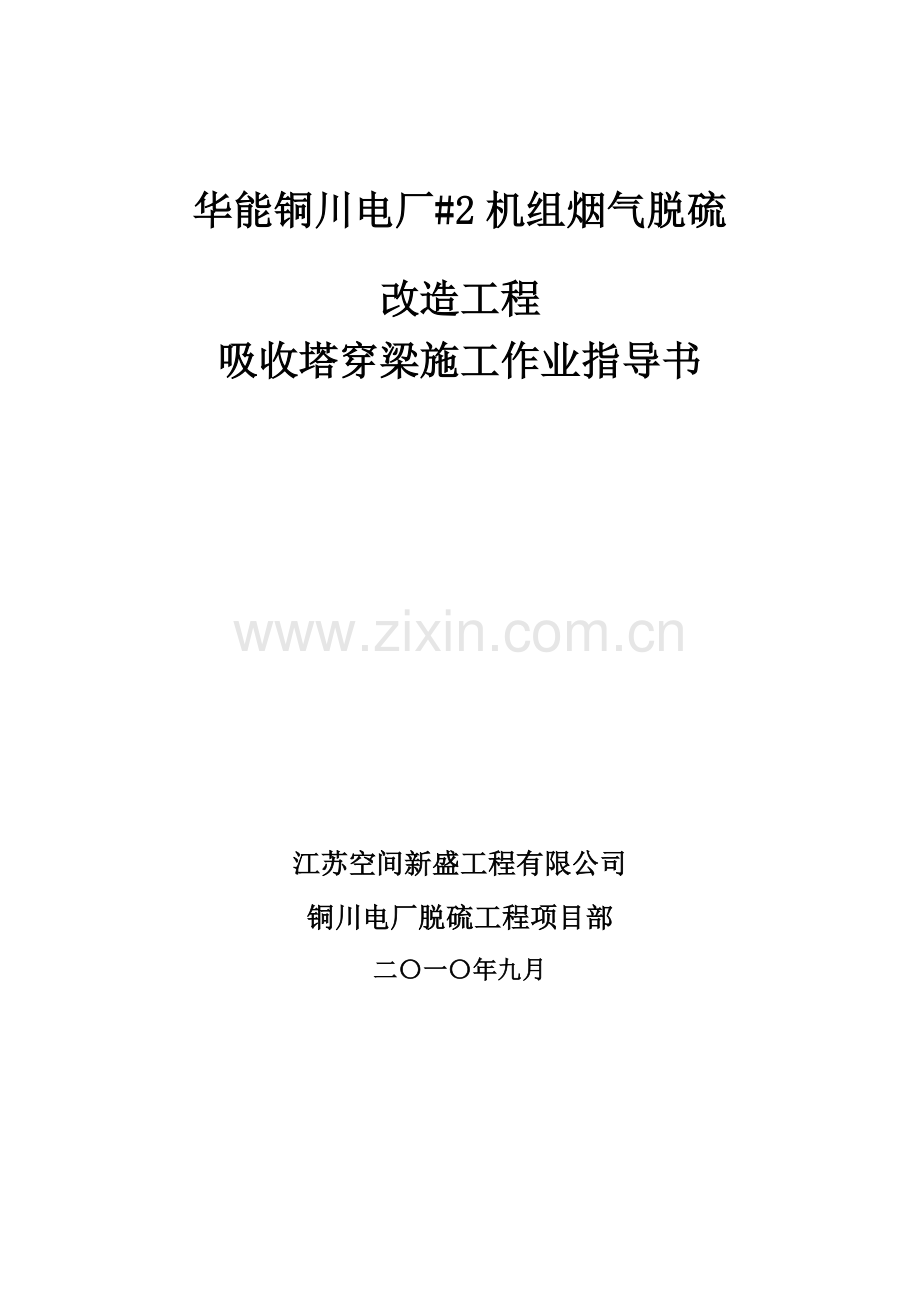

华能铜川电厂#2机组烟气脱硫
改造工程
吸收塔穿梁施工作业指导书

江苏空间新盛工程有限公司
铜川电厂脱硫工程项目部
二〇一〇年九月

华能铜川电厂#2机组烟气脱硫
改造工程
吸收塔穿梁施工作业指导书

批 准：

审 核：

编 制：

目 录

一、编制依据
二、工程概况和特点
三、工程范围和工作量
四、施工进度计划
五、施工前准备
六、作业程序和施工工艺
七、质量标准和质量控制点
八、劳动力配备
九、机工具配备
十、安全与文明施工措施
十一、附件

一、编制依据
1、#2脱硫改造技术协议要求
2、铜川电厂#2脱硫改造的施工组织设计
3、华能铜川电厂#2机组烟气脱硫改造工程吸收塔改造施工方案
4、《火电烟气脱硫工程施工质量验收及评定规程》DL/T 5417－2009
5、《火电烟气脱硫吸收塔施工及验收及评定规》DL/T 5418－2009
二、工程概况和特点
铜川电厂#2脱硫脱硫装置，原设计煤质的含硫量为1.5%，随着国内及国际煤炭市场的供应和价格变化，加之当地低硫煤有限，机组燃煤的实际含硫量与最初设计煤质相比将会有一定的提高，可能达到2.2%，原设计的脱硫装置不能适应这种变化。因此需要提前对机组现行脱硫装置进行技术增容改造，以应对市场煤种变化，实现烟气达标排放。
#2脱硫此次改造的重点在吸收塔本体，吸收塔的改造主要为增加一层喷淋层及配套的浆液循环设备及管线、增加一台氧化风机。
此次增加的喷淋层在原有的最上层喷淋层与除雾器之间，在此处将吸收塔筒体割开，增加2m塔壁和一层喷淋层。
本作业指导书主要针对吸收塔喷淋层钢梁的吊装、就位、焊接等作业进行说明。由于电梯井的影响，穿梁作业无法一步到位，需逐步进行。
三、工程范围和工作量
本作业主要是新增喷淋层梁的吊装、转移、就位焊接等。具体工作量如下：
喷淋梁4根（箱型梁），规格及重量为：
600×250×16500 2根 梁单重 3.783t
450×200×14900 2根 梁单重 2.638t
四、施工进度计划
1、吊装就位 1天 2010.9.18
2、焊接（含ID环及外部T型肋） 2010.9.18—2010.9.21
五、施工前准备
1、现场勘查，编制作业指导书并经审批。
2、根据作业指导书，准备机工具。检查并确保机工具的性能良好。
3、对施工人员按照方案进行安全技术交底。
4、脚手架平台搭设。
5、根据吊装作业要求，在除雾器梁下方挂好手拉葫芦。
6、确认施工用电源和气源已经具备，照明充足。
7、检查道路是否畅通，如地基不平或强度不够，及时铺好路基板。
8、备好防火毯和灭火器材，以及消防水带。
9、清理作业平台，将施工闲置物料清除。
六、作业程序和施工工艺
施工准备
1．作业程序

电梯井侧小梁吊装、就位

电梯井侧中间大梁吊装、就位

主机侧大梁吊装、就位

主机侧小梁吊装、就位

各端部肋板安装

焊接、打磨

验收、移交防腐

2．施工方法和工艺
2.1．吸收塔相关技术参数
1）吸收塔喷淋梁（箱型梁）对称安装中心方位： 145°
2）箱型梁安装高度（梁上平面）： ＋26.771m
2．2主力吊机及性能参数
1）本作业主力吊机采用70t汽车吊。
2）配套使用的钢丝绳及卸扣；
3）5t、2t手拉葫芦。
）车t哎
2．3作业方法和工艺
2.3.1吊装准备
1）塔内吊点已查验并确定，相应的在除雾器梁上挂上手拉葫芦（采用橡胶垫做好鳞片保护措施）。
2）塔内作业人数4人，塔外作业人数4人，其中指挥1人，地面作业2人。上塔作业人员均佩带好安全防护用品，吊车回转作业范围处安全警戒标示已拉好。
3）吊装索具：塔内为尼龙吊索（荷载3t）2条、2t手拉葫芦2台。塔外为钢丝绳与手拉葫芦(5t葫芦一台）。
4) 箱型梁空中方向控制：拖拉绳地面控制。
5) 箱型梁吊点：中心对称双点（其中一点为5t葫芦）。
6）指挥人员位置：塔外＋24.000m平台靠近安装孔处。
2.3.2吊装作业
1）吊装作业开始前塔内作业人员到位，并明确穿梁的各步骤。，
2）箱型梁吊装顺序：以管口中心a,北侧小梁，b,北侧大梁，c,南侧大梁，d南侧小梁。
3）箱型梁由地面作业人员绑扎牢固，并试吊，在确定被吊箱型梁完全平衡后，绑上拖拉绳，起吊过程中由地面作业人员通过拖拉绳控制箱型梁的空中位置，在塔上指挥人员的指令下将箱型梁头部通过管孔穿进塔内。
4）当塔内作业人员用已挂好的葫芦接住箱型梁时，松开箱型梁两支点中前端带葫芦吊点，使箱型梁的重心处于塔内支点及箱型梁两支点中后端吊点内。
5）沿预先看好的吊点线路将北侧小梁穿进对面孔中，再利用葫芦将小梁另一头转移至另一安装孔中，依次类推完成北侧箱型梁的穿梁作业。南侧两根梁则直接从安装孔外部穿进。
6）副梁同样采用循环管孔进入的方式作业，并用葫芦就位。
2.3.3焊接
箱型梁吊装就位后进行尺寸复合，确认无误后进行焊接，焊缝须符合施工图要求。

3．后续工作
3.1 ID环板安装，ID环分段从循管管口利用25t汽车吊进入。
3.2外部T型加劲肋安装，利用25t汽车吊吊至作业平台，利用手拉葫芦就位焊接。
3.3平台安装。
3.4所有焊接工作完成后移交防腐。
七、质量标准和质量控制点
1、根据施工图要求执行。
2、符合《火电烟气脱硫吸收塔施工及验收及评定规》DL/T 5418－2009执行。
八、劳动力配备

技术管理
钳工
焊工
架子工
起重工
民工
数量
1
4
2
4
2
4

九、机工具配备
序号
名 称
规 格
数量
备 注
1
汽车吊
70t
1台

2
汽车吊
25t
1台

3
链条葫芦
2t
4只

4
链条葫芦
5t
2只

5
接线盘

4只

6
角磨机

6只

7
割炬
30型
2把

8
氧乙炔皮带

2副

9
电焊机

4台

10
水位皮带

2副

11
卷尺
30m
2把

十、安全与文明施工措施RCP
1、遵守三大安全纪律。进入施工现场戴好安全帽；上高空作业系好安全带；严禁高空落物。
2、遵守施工现场规章制度；厂内严禁吸烟；不得随意动用现场的消防器材和其他设施。
3、特种作业人员应持证上岗，特种操作证件应在有效期内，只准进行允许操作范围内的作业。
4、杜绝习惯性违章作业。起重作业必须有专人指挥，起重工具必须经检查确认安全才可使用，不允许超过额定负荷，起重物下严禁站人；使用角磨机、砂轮机、割炬时应戴好防护镜；使用氧气瓶与乙炔瓶应间隔不小于10m放置，严禁使用氧—乙炔照明，氧乙炔皮带管禁止混用。
5、高空作业所搭设脚手架必须牢靠，并有围栏，脚手架上不允许堆放过多的工具和材料；高空作业时，小型机工具应使用工具袋，大型机工具应使用保险绳，不允许抛掷传递机工具和材料。
6、筒体内作业照明，电源电压不应超过12V。拖线盘、电源线应检查，确认无破皮、老化等缺陷后方能使用。
7、脚手架搭设后应经安全部门、使用单位检查合格并挂牌方可交付使用，脚手架搭拆或修改后，需重新进行检查验收，在使用过程中定期检查。
8、设备起吊前，应进行试吊，将吊物吊离地面10cm，静止5分钟，检查各吊点受力情况，受力应均匀。吊装作业时，吊物与钢丝绳接触部位均应加抱箍或垫木方，防快口和打滑。
9、严格执行电厂“两票三制”制度。
10、吊装时应进行地面隔离措施，并设专人监护，吊装时旋转半径范围内不得进入。
11、做好现场防火工作，施工地点应设置防火设施：放置灭火器及消防工具，施工人员应熟悉施工场地周围状况，了解消防器材的放置位置，知道灭火器的的使用方法。
12、吸收塔顶部须设置消防水源，确保随时可以投入使用；
13、塔壁上进行切割、焊接等动火作业时，必须有专人进行监护；
14、遵守《安规》其它有关规定

十一 、附件
作业风险控制计划（RCP表）

浙江浙大网新机电工程有限公司
作业风险控制计划（RCP）
工程项目：铜川一期#2脱硫吸收塔改造 作业过程/活动:#2吸收塔改造 共1页 第1页
序号
危险
代码
危险因素或环境因素描述
控制措施
控制
实施单位
或部门
实施人
（签字）
监测单位
或部门
监测人
（签字）
方法
时机
1

使用砂轮切割机造成砂轮片碎裂飞出伤人
使用砂轮切割机人应站在侧面，切割的对面应有防止金属飞溅的隔离措施，并严禁站人。切割片应牢固、干燥、无裂纹、无缺口，切割操作应戴防护镜
A
Z
班组

班组

2

起吊时，钢丝绳绑扎起吊过程的坠落
起吊构件钢丝绳绑扎必须规范，牢固可靠；起吊设备重量应在吊机允许范围内。
A
D
班组

安全

3

吸收塔壁板部位切割、焊接时造成火险
做好防护措施，配备足够的灭火器，并安排专人监护。
S
P
班组

安全

4

使用角向磨光机、电焊机用电设备触电
电源及设备应有可靠接地，设备用电回路应装设漏电保护器等保护装置并定期进行试验，角向磨光机绝缘应符合要求
R
P
班组

班组

注：控制方法：W：见证，H：停工待检，S：连续监护，A：提醒，R：记录确认
控制时机：P：作业开始前，D：每天至少一次，Z：每周一次（4Z：每月一次，12Z：每季一次），T：活动连续过程停顿或中断后重新开始作业前。
