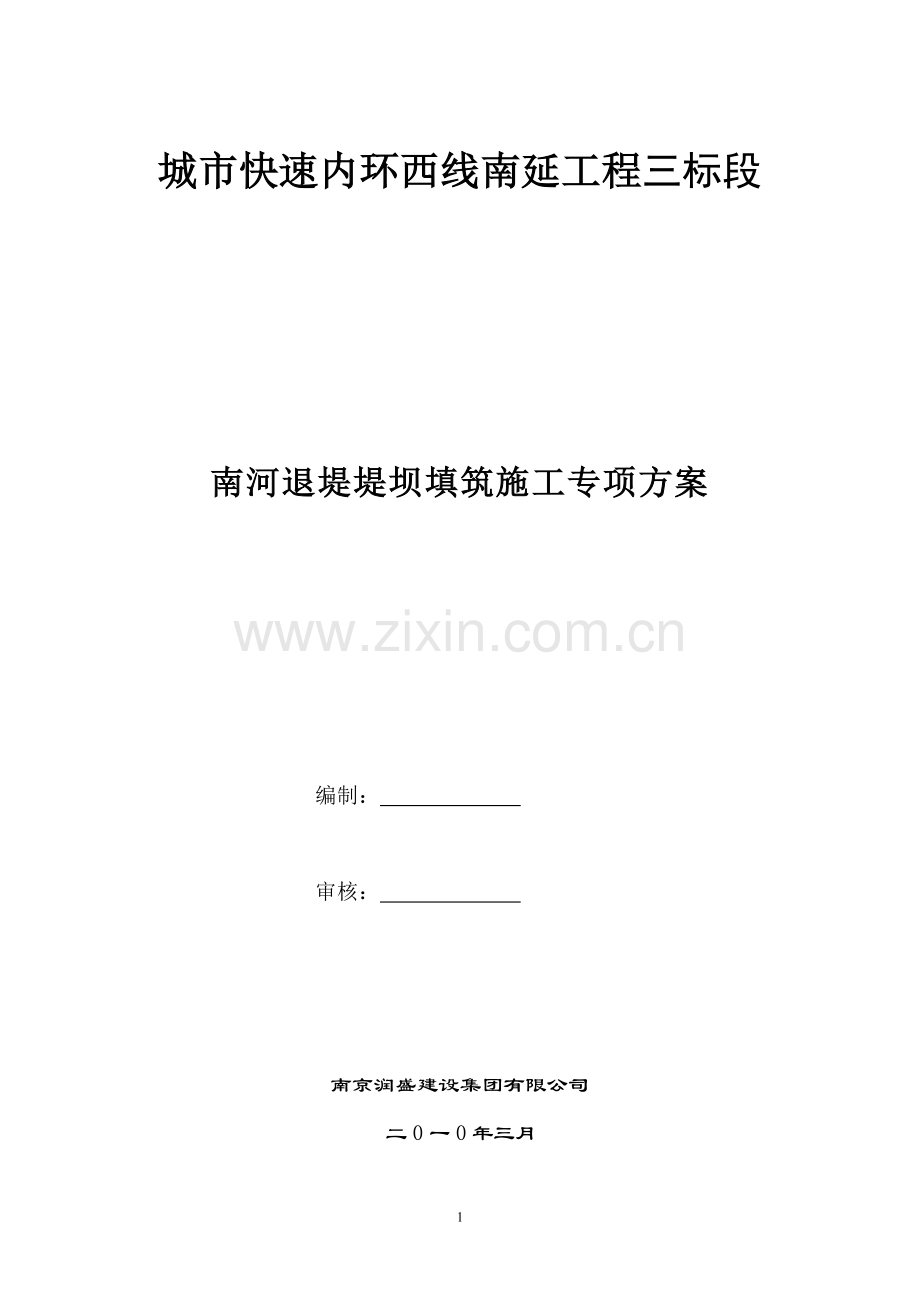

城市快速内环西线南延工程三标段南河退堤堤坝填筑施工专项方案编制：审核：南京润盛建设集团有限公司二0一0年三月南河退堤堤坝填筑施工专项方案南河退堤工程全长773m，其中K0+000～K0+060、K0+330～K0+773为退堤段，K0+060～ K0+330为新建防洪堤，堤顶宽7.0m，高程为11.7m，顶部设置挡浪墙，挡浪墙为M15浆砌石结构，墙顶高程为13.0m，底高程为10.9m。河底设计高程为4.8m，迎水坡坡比为1：2.5，高程4.8m、8.0m、11.0m各设300×400mmC20纵格埂一道。坡面采用混凝土防护，下设100mm厚粗砂垫层，每20m设300×400mmC20横格埂一道。背水坡采用草皮护坡，坡比1：2.0。本工程新筑堤坝土方约70000m3，河道开挖50000m3，清理建筑垃圾15000m3，上下堤道路73m，防浪墙773m，混凝土护坡10000m2。一、施工段划分根据现场实际情况，本工程施工分四区四阶段施工。第一阶段： K0+060～ K0+150 新建防洪堤第二阶段： K0+150～ K0+330 新建防洪堤第三阶段： K0+000～K0+060 退堤段第四阶段： K0+330～K0+773 退堤段二、主要工程项目和工作内容　　1、堤防填筑：新建河堤、退堤土方填筑。 2、土方开挖：河道及退堤土方开挖、既有护坡拆除。 3、小行桥桥台、上下堤道路挡土墙。　　4、上下堤混凝土道路约773m。 5、护坡工程。包括纵横格埂、混凝土护坡及绿化等。 6、施工围堰与排水工程，包括围堰填筑、维护及拆除，施工期的积水排除及施工场地降排水。　　7、为完成土建项目有关临时工程的搭建、拆除及恢复等。三、总体施工方案 1、施工顺序（1）、新建防洪堤挡土墙施工→清基→土方填筑→背水侧边坡整理→杆线迁移→挖除老防洪堤→河道开挖→预留纵向挡水土埂→新堤边坡防护→防浪墙→堤面道路（2）退堤段清基→土方填筑→背水侧边坡整理→杆线迁移→拆除既有边坡防护→围堰→挖除部分老防洪堤→边坡防护→防浪墙→堤面道路 2、主要施工方案；（1）堤防清基：采用挖掘机清除表层建筑垃圾和杂填土。（2）土方填筑：　　新建防洪堤采用“后退法卸料进占法推铺”和填筑方法，分层分段流水作业施工，每层填筑厚度为25CM左右，堤防土方填筑采用推土机推土找平，压路机碾压。建筑物后土方回填及小面积区域土方采用蛙式打夯机与人工相结合的方法回填。　　（3）退堤段贴坡：贴坡外先挖成台阶状，且台阶向堤内侧形成10℅的坡比，采用机械运土，堤防土方填筑采用推土机推土找平，压路机碾压，同时采用小型机械和人工配合压实的方法。（4）土方开挖： ①、土方开挖主要在新建防洪堤段，开挖高差6.9m，在K0+060处设置一条上堤马道，采用机械开挖，汽车运输至弃土场 ②退堤段土方开挖采用挖掘机翻运至堤顶，然后装车外弃，距设计坡面20cm范围采用人工开挖，人工抬运至堤顶集中外运。 ③、为了保证地铁和新建桥梁安全，桥梁工程附近的局部土方采用人工开挖。（5）拆除施工：既有边坡防护拆除采用挖掘机，并辅助人工。（6）上下堤道路施工：复堤成形后，自上而下施工，路基整理→石灰土基层→碎石稳定层→混凝土路面。（7）纵横格埂：人工开挖格埂基槽，模板采用竹胶板，商品混凝土，混凝土泵车直接入模，机械振捣。（8）混凝土护坡：自里而外施工，坡面整理→100mm粗砂垫层→混凝土护坡。商品混凝土，混凝土泵车直接入模，机械振捣。（9）河道清淤：采用挖掘机和水力冲法清淤。（10）混凝土挡土墙：机械开挖基槽，人工配合，模板采用竹胶板，商品混凝土。 3、施工工艺流程施工准备填料选定与检测填筑前基底处理推土机摊平平地机整平碾压检测做好记录检查签证堤坝成型基底检测填料分层填筑测量下层填土中线及边线检查摊铺厚度洒水或晾晒退堤段挖台阶防护工程施工四、施工进度计划及机械设备、劳动力安排　　本工程最大的特点就是工期要求紧，施工量大面广，受拆迁及隧道、小行平桥施工制约因素多，有堤防填筑，土方开挖、拆除工程、上下堤道路工程，边坡护坡工程等。2010年5月30日之前必须完成新堤填筑工程，工期比较紧。因此，必须认真安排工程的施工进度计划。 1、工期目标根据实际工程量及拆迁进度情况，节点工期目标如下：（1）、K0+060～ K0+150 4月15日前完成挡土墙施工，4月25日前完成土方填筑，5月10日完成河道开挖，5月30日前完成边坡防护。（2）、K0+150～ K0+330 4月30日前完成土方填筑，5月5日完成河道开挖，5月30日前完成边坡防护。（3）、K0+000～K0+060、K0+330～K0+773 5月30日前完成土方填筑，10月31日前完成边坡防护（边坡开挖、防护安排在汛期后施工）。（4）、堤面混凝土道路：11月15日前完成。 2、劳动力安排投入土建和土方施工队各一个，土建施工队下面分别设木工组、混凝土组、钢筋组。总劳动力65人。 3、机械设备挖掘机3台，推土机2台，平地机1台，土方运输车8台，压路机2台，插入式振捣器 5台（备用棒头3根），平板振捣器 3台（备用1台） 3.75 m振梁2套，切缝机1台，水泵2台，泥浆泵2台。五、施工方案 1、测量　根据工程施工范围的等级平面控制点和高程控制点的准确数据，由施工专业测量人员实施所的的施工测量工作。对提供的测量点数据进行复核给算，并报监理工程师批准。　　平面控制测量：先建立本工程施工现场控制网，并绘制测量放样图，将工程建筑物位置标注在坐标图上，然后根据工程项目部位放样，定位并校核。现场控制点建在相互通视且不易破坏的位置，所有坐标设立保护装置，并经常复核、检查。　　高程控制测量：在工程沿线建立高程控制点，满足现场施工放样，高程点设在不受施工影响的范围。水准高程测量按三等要求布设。在工程施工中经常复核、检查。　　在施工中注意加强控制桩的保护。 2、施工围堰筑拆本工程中共有2个施工围堰，其中可利用隧道施工所筑围堰一个，仅需修建纵向围堰一个，用于边坡防护施工。顶宽3.0M，两侧边坡均为1：1.5，顶标高控制在6.0m。　　（1）、施工围堰填筑　　纵向围堰主要是利用河道、边坡开挖时预留土埂作为施工围堰。　　（2）、施工围堰拆除　　待边坡防护工程施工结束，并通过验收后，方可进行围堰拆除，土方利用挖机和自卸汽车拆除。 3、混凝土挡土墙（1）、测量放线测量人员严格按道路、桥梁施工中线、高程点控制挡土墙及防撞拦的平面位置和纵断面高程。（2）、挡土墙基槽开挖：挡土墙基槽的开挖不得扰动原状土，如有超挖，则回填碎石并按道路击实标准夯实。确保基槽边坡稳定。做好降排水措施。（3）、模板基础模板采用竹胶板，挡土墙墙身模板采用钢模板，并按设计事先制好，确保其具有足够的刚度、强度、稳定性和平整度。挡墙支撑体系采用φ48钢管作为横向水平杆，对拉螺杆采用φ12钢筋；支安模板，做到牢固，不得松动、跑模、下沉；模板拼缝严密，不漏浆，模内保持清洁；模板脱模剂涂刷均匀，不得污染模板。模板支安后，要经三级验收合格后方可进行下一工序。墙体模板安装时，弹出墙的内边线，立内模、横档、穿对拉螺丝、立斜撑；在顶部用线坠吊直，拉线找平。斜撑垫板的固定，在混凝土基础上利用预埋件固定。在挡土墙的一端用经纬仪控制轴线,斜撑和对拉螺栓按轴线进行调整加固牢固。（4）、钢筋 ①、钢材质量检验 A、采购入库钢材应有原材料制造厂的质量证明书（产品合格证），并按不同厂家分批存放。 B、进行外观检查，如有无裂纹、机械损伤、氧化浮锈、外形尺寸是否相符等 C、每批材料进入工地都按规定在监理见证下取样送检验，其技术要求应符合现行有关规范规定，试验不合格的钢材、钢绞线等材料不得使用。 ②、钢筋绑扎钢筋预先根据设计尺寸配好料，基础钢筋在垫层混凝土浇注1天后可进行现场绑扎。钢筋加工时，先绑扎下层钢筋，钢筋周边所有结点必须全部绑扎，其余可采用50%交错绑扎。底层钢筋完成后进行竖向钢筋施工，必要时竖向筋可点焊于底层钢筋网上，确保立筋牢固；竖向筋完成后进行顶层钢筋和侧面钢筋绑扎。钢筋保护层根据设计保护层厚度采用预制砂浆垫块，底层钢筋完成后将垫块垫于底层钢筋网下，顶层钢筋保护层用竖向筋高度控制，侧向保护层采用预制砂浆垫块。基础钢筋施工完成后，必须按设计位置预留墙身钢筋，并固定于钢脚手架上。钢筋加工尺寸严格按照设计图纸执行，钢筋绑扎，焊接等严格按照有关规范、标准执行。（5）、浇筑挡墙混凝土混凝土应一次分层连续浇灌，并保证上下层和相临层的混凝土的搭接，其间歇不超过混凝土的初凝时间，否则，按施工缝处理，施工只能设置水平接缝，不得设置竖向接缝。每层厚度为30～40cm，浇筑时混凝土落高不超过2米，落差高度超过2m时要加溜槽或串筒；混凝土的浇筑应连续进行，混凝土入模后，充分振捣使其密实。（6）、随振捣随按标高抹平混凝土顶面，并检查挡墙的顶宽。如顶宽或标高的偏差超过允许偏差时，及时采取措施纠正。（7）、养护和拆模混凝土浇筑后，常温下4～6小时后开始淋水养护，派专人负责，养护时间不少于14天，始终保持混凝土处于湿润状态。混凝土强度达到设计强度的70%时拆模。拆模应轻拿轻放，以免模板和混凝土表面受损。（8）、根据要求设置沉降缝，缝宽2cm，靠墙一侧2cm深范围内嵌橡胶沥青防水密封膏。（9）、按设计要求预埋泄水孔，墙背回填时要作好反滤层。 4、土方填筑（1）、施工准备 ①、地基清理要将表层建筑垃圾、淤泥等到杂物清除干净，所有坑洼均应堤身填筑要求分层压实整平，清基范围应超过设计边线，其余量为200至300CM，清基合格后应及时填筑。 ②、河道清淤，在西侧红线外修筑土围堰一道，顶宽5m，边坡按1：1.5控制，安排二台水泵抽水，清淤期安排一台水泵抽水，挖掘机清淤，人工配合，汽车运至弃土场。　　③、填筑前，做好填筑区内排、降水工作，应保持无水。　　④、填筑土料应按有关规范的规定进行试验，干容重应大于1.55t/m3，如土料含水量过大或过小，均应采取措施减少或增加土料的水份。（2）填筑 ①、施工工序将填筑面划分为不同的填筑单元，每个填筑单元的主要工序为：自卸汽车卸料→推土机平整摊辅→洒水→碾压→验收→下一层填筑施工时按工序进行平行流水作业，根据各填筑区填筑次序规划填筑行车路线及进料速度，各种运输设备、平整设备、洒水设备及碾压设备根据各区填筑强度良好搭配，使填筑施工始终处于高速、均衡、有序的状态。在碾压设备上装配压实计，在碾压过程中检测压实效果，没达到压实度要求的，采用补碾等措施，及确保碾压质量。每单元填筑完毕后，按设计和规范要求进行现场取样试验，经工程师验收合格后铺填上一层。 ②、填筑施工填筑料由自卸汽车运输，采用进占法卸料，推土机平整，振动碾采用进退错距法碾压，局部振动碾无法碾压的部位采用振动板夯实，各项碾压参数严格按设计要求执行。填筑时，如出现大石或级配不良的石料，采用反铲将这些石料挖除，自卸汽车运至场外。 ③、施工缝处理 A、横向施工缝处理同一填筑层内，用反铲和推土机配合清除横向施工缝上的松散料，并按规范中非岩石基础面处理要求对缝面进行处理。 B、纵向施工缝外理纵向施工缝处理见图7-2，先用反铲将老填筑层向上游方向挖除1.5～2.0m边缘层，并就近铺平，振动碾顺缝面方向骑缝碾压。这样循环上升，直至新老填筑体平齐后，作业面全断面上升。纵向接缝坡面边缘松散层挖除新填筑体 1.5~2m 老填筑体 80cm 纵向施工缝处理示意图 1∶1.5 （3）、填筑要求 ①、分层填筑，层厚均匀，分层压实。每层厚度不得超过30CM，压实干容重应不大于1.55T/M3。每层填土压实时，要不停地进行整平操作，以确保均匀的密实度，并保持填料的最佳含水量。每一填土层施工完毕，经监理工程师检查合格后才能继续铺上一层土，并对压实层表面残留的被翻松的半压实土层进行处理。以免造成土层间结合不良现象。压实土体不应出现漏压土层，松散土、弹簧土、剪力破坏和光面等不良现象。　　②、为确保填土外侧边缘的压实质量，每层填土的临河侧应宽填至设计边坡面之外至少0.2米。待该段填筑工程压实后，将宽填部分土方由上而下分层削铲至设计坡面。压实采用铲运机来回辗压，辗压遍数根据试验确定，直到填土含水量和填土干革命容不得重达到设计要求。　　③、退堤段填筑时，将既有河堤表面挖成台阶形，然后分层填筑压实。为确保新老堤身的结合良好，所以在填筑前，把堤身断面挖成台阶，表面凿毛，再根据堤身填筑方案分层压实成型。　　④、建筑物墙后1米范围内的填土，应用小型压实机具或人工夯实。　　（4）、土方回填的质量控制　　①、含水量和密实度控制　　选用开挖出的土质较好的土方进行试验确定最佳含水量，进行控制的土料做标准。　　②、层厚、平整度的控制　　回填土必须分层进行，一般层厚在20～30CM左右。每批土回填用推土机和人工结合的方法进行平整，以保证均匀夯实。 ③、碾压遍数经现场试验确定，用振动和蛙式打夯机进行，压实度不小于0.94。　　　④、填筑时要预留沉降高度，超高不大于20CM，最终数值。　　（5）、填筑土方的安全措施　　 ①、离建筑物2米范围内的回填土施工时，不得使用大型机械，采用人工或小型机械压实，铺土厚度适当减薄。　　 ②、填筑土方必须注意交通安全，防止机械事故，对职工经常开展安全生产教育。 5、土方开挖（1）、施工期排水措施　　　　开挖前规划好开挖区域内外的临时性排水措施，及时排除基坑积水和雨水等，确保开挖边坡的稳定和施工区域的干燥，安排2台泥浆泵抽排积水。（2）、开挖根据河道设计断面和土方施工技术规范所规定的加宽及增放坡度计算后，进行开挖，不得陡于设计坡比防止欠挖，并严禁掏挖施工。对发生超挖的断面，要根据监理工程师指示采用适宜填料填筑并夯实到设计标准。土方开挖时，在监理工程师复核认可的开挖线内进行机械施工，施工中定期测量校正开挖断面尺寸，对机械开挖的边坡和基坑标高，预留适当余量，再用人工修整。避免机械开挖扰动下层土方，破坏边坡的坡度及平整度。土方开挖时要注意预留纵横格埂结构物施工所需土埂围堰。（3）、土方开挖安全措施　　①、永久性的护面的加固工作应及时完成，避免受雨水冲刷。必要时，设置测量观测点，及时观测边坡变化情况，并做好记录，施工中，如出现裂缝和滑动迹象时，立即暂停施工，采取应急抢救措施，并通知监理工程师。　　②、机械施工要派专职人员进行指挥，和负责道路交通指挥，在转弯和道口派专人指挥并设警示牌。　　③、对职工经常进行安全生产教育和法制教育，每周至少进行一次安全生产大检查，将一切事故隐患消灭在萌芽状态中。 6、防浪墙浆砌石砌筑　（1）、　砌筑砌石材质应坚实新鲜，无风化剥落或裂缝，石材表面无污垢，水锈等杂质，用于表面的石材，应色泽均匀，石料的物理力学指标符合施工图纸的要求。　　砌石体石料应呈块状，中部厚度不应小于15CM。规格小于要求的石料（又称片石），可以用于塞缝，其用量不得超过该过该处砌体重量的10%。　　　　砌筑的砌石转角和交接处应同时砌筑，对不能同时砌筑的面，必须留置间断处，并应砌成斜搓。　　施工时，料石应放置平稳，采用砌层座浆砌筑。料石砌体应上下缝拾砌，不得留有通缝，并根据设计图纸放置伸缩缝，和排水孔。　　砌石应自下而上均衡上升，永久缝面应平整垂直。　　（2）、水泥砂浆勾缝防渗　　①、扩水泥砂浆勾缝作为防渗体时，防渗用的勾缝砂浆，采用细砂和较小的水灰比，灰砂比控制在1：1至1：2之间。　　②、防渗用砂浆采用32。5级以上的普通酸盐水泥。　 ③、清缝应在料石砌筑24小时后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的两倍，勾缝必须将缝槽冲洗干净，不得残留灰渣和积水，并保持湿润。　　④、当勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。 ⑤、当勾缝完成和砂浆初凝后，砌体表面应刷洗干净，并覆盖养护，使砌体经常保持湿润，避免碰撞和振动。 7、混凝土埂格、护坡（1）施工顺序埂格施工顺序沟槽开挖砼垫层扎钢筋焊支架模板浇筑振岛抹面养护清场护坡施工顺序坡面清理砂垫层浇筑振岛抹面养护清场（2）纵横埂格模板模板采用竹胶板，按要求沿模板内侧布置二排φ16架立拉筋，通过与φ10钢筋拉条焊接作为模板内拉支撑，拉条间距60～70cm，排距50cm。模板内侧设内拉筋的同时，用钢管架设或木对撑。护坡混凝土模板利用已完工的纵横埂格。（3）钢筋钢筋统一采购，应有出厂证明书或试验报告单，使用前作拉力、冷弯试验。需要焊接的钢筋还应作好焊接工艺试验。钢筋试验严格按技术规范规定要求和监理工程师指示进行。 ①、钢筋运输加工成型的钢筋运输采用人工抬运。 ②、钢筋的安装：钢筋安装流程图如下：按图核对配料单编制安装顺序放线绑扎及焊接检查（4）混凝土浇筑及养护混凝土采用泵送入模，插入式、平板式振动器振捣。土工布覆盖洒水养护，养护时间28天。 8、混凝土道路本工程上下堤道路采用混凝土路面，宽6m，约4638m2。（1）施工方法采用商品砼，搅拌车运输，人工摊铺，分幅浇筑，幅宽3m，振动梁振捣。（2）、施工流程见路面混凝土施工工艺流程图。（3）施工准备工作施工前的准备工作包括选择商品混凝土供应商，施工准备及质量检查，混合料配合比检验与调整，基层的检验与整修等项工作。 ①、基层检验基层的宽度、路拱与标高、表面平整度、厚度和压实度等，均须检查其是否符合规范要求。如有不符之处，应予整修。在工程实践中，要求基层完成后，应加强养护，控制行车，使其不出现车槽。如有损坏应在浇筑混凝土板前采用相同材料修补压实，严禁用松散粒料填补。对所有旧混凝土路面的坑洞、松散等损坏，以及路拱横坡或宽度不符合要求之处，均应事先翻修、调整、压实。 ②、测量放样测量放样是水泥混凝土路面施工的一项重要工作。首先应根据设计图纸放出中心线及边线，设置胀缝、缩缝、曲线起讫点和纵坡转折点等桩位，同时根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线。放样时为了保证曲线地段中线内外侧混凝土块有较合理的划分，必须保持横向分块线与路中心线垂直。对测量放样必须经常进行复核。包括在浇捣混原材料及机具准备联系砼拌和站砼配合比试验清理基层施工放样安装模板及传力杆砼摊铺抹面及拉毛养生及拆模砼振捣开放交通切缝及填缝设置真缝板砼运输砼拌和凝土过程中，要做到勤测、勤核、勤纠偏。 ③、安设模板基层检验合格后，即可安设模板。模板采用钢模，长度3～4m，接头处应有牢固拼装配件，装拆应简易。模板高度应与混凝土面层板厚度相同。模板两侧铁钎打入基层固定。模板的顶面与混凝土板顶面齐平，并应与设计高程一致，模板底面应与基层顶面紧贴，局部低洼处（空隙）要事先用水泥浆铺平并充分夯实。模板安装完毕后，宜再检查一次模板相接处的高差和模板内侧是否有错位和不平整等情况，高差大于3mm或有错位和不平整的模板应拆去重新安装。如果正确，则在内侧面均匀涂刷一薄层油或沥青，以便拆模。 ④、混凝土的运输为保证商品混凝土的工作性，在运输中应考虑蒸发失水和水化失水（指水泥在拌和之后，开始水化反应，其流动度下降），以及因运输的颠簸和振动使混凝土发生离析等。要减小这些因素的影响，其关键是缩短运输时间，并采取适当措施防止水份损失（如用帆布或其它适当方法将其表面覆盖）和离析。混凝土拌和物采用搅拌运输车运输，混凝土拌和物从搅拌机出料后，送至铺筑地点进行摊铺、振捣、做面，直至浇筑完毕的允许最长时间，由试验室根据水泥初凝时间及施工气温确定，并应符合下表的规定。若时间超过限值，或者在夏天铺筑路面时，宜使用缓凝剂。 ⑤、摊铺与振捣摊铺好的混凝土混合料，应迅即用平板振捣器和插入式振捣器均匀地振捣。平板振捣器的有效作用深度一般为22cm左右。采用2.2kw的平板振捣器，插入式振捣器主要用于振捣面板的边角部以及安设钢筋的部位，施工中先用频率6000次/min以上的振捣器。振捣混凝土混合料时，首先应用插入式振捣器在模板边缘角隅等平板振捣器振捣不到之处振一次（如面板厚度大于22cm，则需用插入式振捣器全面顺序插振一次），同一位置不宜少于20s。插入式振捣器移动间距不宜大于其作用半径的1.5 倍，其至模板的距离不应大于其作用半径的0.5倍，并应避免碰撞模板和钢筋。分两次摊铺的，振捣上层混凝土混合料时，插入式振捣器应插入下层混凝土混合料5cm，上层混凝土混合料的振捣必须在下层混凝土拌和物初凝之前完成。其次，再用平板振捣器全面振捣。振捣时应重叠10～20cm。同一位置振捣时，当水灰比小于0.45时，振捣时间不宜少于30s；水灰比大于 0.45时，不宜少于15s，以不再冒气泡并泛出水泥浆为准。混凝土在全振捣后，再用振动梁进一步拖拉振实并初步整平。振动梁往返施拉2～3遍，使表面泛浆，赶出气泡。振动梁移动的速度要缓慢而均匀，前进速度以1.2 ～1.5m/min为宜。对不平之处，应及进铺以人工补填找平。补填时就用较细的混合料原浆，严禁用纯砂浆填补，振动梁行进时，不允许中途停留。牵引绳不可过短，以减少振动梁底部的倾斜，振动梁底面要保持平直，当弯曲超过2mm时应调查或更换，下班或不用时，要清洗干净，放在平整处（必要时将振动梁朝下搁放，以使其自行校正平直度），不得暴晒或雨淋。最后再用平直的滚杠进一步滚揉表面，使表面进一步提浆并调匀。滚杠的结构一般是挺直的、直经75 ～100mm的无缝钢管，在钢管两端加焊端头板，板内镶配轴承，管端焊有两个弯头式的推拉定位销，伸出的牵引轴上穿有推拉杆。这种结构既可滚拉又可平推提浆赶浆，使表面均匀地保持5～6mm左右的砂浆层，以利密封和作面。设有路拱时，应使用路拱成形板整平。如发现混凝土表面与拱板仍有较大高差，应重新补填找平，重新振滚平整。最后挂线检查平整度，发现不符合之处应进一步处理刮平，直到平整度符合要求为止。 ⑥、养生及拆模 A、养生混凝土表面修整完毕后，应进行养生，使混凝土板在开放交通前具备足够的强度和质量。养生期间，须防止混凝土的水分蒸发和风干，以免产生收缩裂缝；须采取措施减少温度变化，以免混凝土板产生过大的温度应力；须管制交通，以防止人畜和车辆等损坏混凝土板的表面。混凝土板的养生，可根据施工工地的情况及条件，选用湿治养生、喷洒成膜材料养生等方法。其养生时间按混凝土抗弯拉强度达到3.5Mpa以上的要求试验确定。通常，使用普通硅酸盐水泥时约为14d，使用早强水泥时约为2d。在养生初期，为减少水分蒸发，避免阳光照射，防风吹和暴雨等，可以用活动的三角形罩棚将混凝土板全部遮起来。湿治养生法：湿治养生由三个时期组成：防护层润湿期、保证混凝土凝固的蓄能期和含水量逐渐降低不产生收缩应力的终结期。润湿期用土工布在混凝土终凝后覆盖于板的表面，每天均匀洒水，保持潮湿状态，但注意洒水时不能有水流冲刷。蓄能期内，每天对含水材料润湿2～3次；在昼夜温差大的地区，混凝土板浇筑3d内应采取保温措施，防止混凝土板产生收缩裂缝。终结期内，必须保证混凝土逐渐失水，与周围环境温度保持平衡。混凝土板在养生期间和填缝前，应禁止车辆通行，在达到设计强度的74%以后，方可允许行人通行。养生期满后方可将覆盖物清除，板面不得留有痕迹。 B、拆模拆模时间应根据气温和混凝土强度增长情况确定，采用普通水泥时，一般允许拆模时间见下表。拆模应仔细，不得损坏混凝土板的边、角、尽量保持模板完好。拆模后不能立即开放交通，只有混凝土板达到设计程度时，才允许开放交通。当遇特殊情况需要提前开放交通时，混凝土板的强度应达到设计强度80%以上，其车辆荷载不得大于设计荷载。混凝土板允许拆模时间昼夜平均气温（℃）允许拆模时间（h）昼夜平均气温（℃）允许拆模时间（h） 5 72 20 30 10 48 25 24 15 36 30以上 18 注：允计拆模时间,自混凝土成形后至开始拆模时计算；六、质量保证体系及质量保证措施 1、质量目标质量目标:省优根据集团公司质量方针、质量目标和本工程实际情况，建立完善的企 TQC 领导小组组长王志春规范学习土建队土方队质量总目标：合格率100% 优良率85% ，质量教育质量管理质量检验质量监督质量奖罚技术监督强化质量意识设计文件审阅技术交底标准化作业材质检验工程试验施工动态检查质量动态检查检测数据分析质量评定制定奖罚制度兑现奖罚标准落实整改措施项目经理袁善仁业管理制度，大力推行目标管理和国际ISO9000标准的贯彻实施。分部工程优良率达85%以上，分项工程合格率100%。 2、质量保证体系见施工质量保障组织机构图。 3、质量管理组织机构质检工程师朱继才调度黄厚根工地试验室刘宏测量组李有群工程队队长设物部办公室工程部计财部项目经理袁善仁副经理何根大总工程师王志春安质部质量管理组织机构图 4、质量检查、控制程序见《质量检查、控制程序图》 33 申请开工签认分项工程完工证书自检是否合格填写工序质量检验报告单监理工程师进行质量抽检是否签认自检结果自检是否合格每道工序完工后分项工程已完工填报质量检验报告单，编制分项工程完工证书监理工程师汇总抽验资料进行分项工程质量评定、审查分项工程完工证书是审定是否符合要求返工或返修返工或返修或进一步整理资料否否否否是是是质量检查、控制程序图 5、质量保证措施（1）建立完善的质量保证体系和质量管理结构，制度合理的质量检查、控制程序（2）经常进行质量教育，强化质量意识；牢固树立“质量第一”的观念。（3）加强施工技术管理，施工管理标准化、规范化、程序化。及时进行技术交底，发现问题及时解决。坚持三级测量复核制，强化试验和检测工作，设置工地试验室。（4）钢筋原材料和焊接的质量控制措施 ①使用本工程许可的生产厂商产品，严禁不合格厂商产品进入施工区； ②所有产品必须有质量保证书及合格证明，质量保证书与实际供应规格、品种、数量要一致，否则供应商应出具证明材料； ③钢材进场后按《规范》要求取样复检； ④电焊工必须有《特殊工种操作证》； ⑤焊条必须有合格证； ⑥确保焊机性能良好； ⑦正式施焊前必须进行焊接试验，按规定取足焊件样品，经检验合格后再进行实际施工； ⑧焊件搭接长度满足〈规范〉要求； ⑨焊缝应饱满，无气孔，无浮渣。（5）、商品混凝土质量控制措施 ①使用本工程许可的混凝土供应商产品； ②要求商品混凝土供应商混凝土产品合格证、原材料产地及相关合格证明材料、混凝土试压报告； ③定期对供应商的原材料进行抽检，派质检人员对重要部位混凝土的拌合进行现场监督。七、安全、文明施工措施及安保体系 1、安全措施安全管理目标为“安全生产无事故”。对施工人员进行岗前安全教育培训，牢固树立“安全第一、预防为主”的思想意识，建立健全安全保证体系，加强现场管理，搞好文明施工。 ①制定机械设备操作规程； ②持证上岗，无证人员不得操作机械设备； ③施工区设置安全警示牌； ④进入施工区人员必须配戴安全帽； ⑤明确机械设备维修保养责任人； ⑥制度工地值班制度，做到24小时现场有安保人员值班，监督检查各项安全工作。 ⑦用电设备安装地线，不合格的电器器材严禁使用。配电箱开关分开设置，必须坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必须安装牢固，电具齐全完好，注意防潮； ⑧现场照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零；库房、油库严禁烟火，油库施工场地要安装避雷装置。 ⑨焊、割作业点与氧气瓶、乙炔瓶等危险物品的距离不少于10m,与易燃易爆物品的距离不少于30m，氧气瓶、乙炔瓶不暴露在阳光下直接暴晒。 2、文明施工措施 ①健全各项文明施工的管理制度，如岗位责任制、经济责任制、奖罚制度、会议制度、专业管理制度、检查制度、资料管理制度等。 ②对施工现场不断地进行整理、整顿、清扫、清洁； ③现场工程概况、施工组织网络牌、安全记录牌、防火须知牌、事故记录牌； ④所有职工和管理人员穿戴整齐，行为文明，佩带上岗证； ⑤机械设备标明单位名称和标志。 3、施工安全保障体系（1）施工安全保障组织机构（2）安全保证体系项目经理袁善仁总工程师王志春安全生产副经理何根大工程部部长王亮计财部部长毕飞物资部部长袁善仁（兼）安质部部长朱继才办公室主任李有群工程调度长黄厚根测量组组长李有群施工技术组长王亮专职安全员叶建云设备组组长李应顺物资组组长李应顺工程队负责人班组兼职安全员施工质量保障组织机构图安全保证体系框图目标：杜绝死亡、重伤事故作业队、班组自我控制、措施落实教育、贯彻、执行、控制制定制度、监督教育宏观指导、控制、教育管理层次管理手段施工环境机械设备备安全施工项目部总部公司项目全体人员施工安全管理安全制度安全行为安全管理民主管理行政管理国家监督安全基础工作奖罚教育规范活动规范教育各种岗位责任制包保责任制各队、班组建议检查、评比、总结各种制度责任兑现各种形式竞赛文明施工安全预防措施各种岗位责任安全技术措施交底安全标准作业法制纪律安全方针、政策工人上岗前教育典型事例职业道德安全知识规章制度（3）施工安全检查、控制程序检查安全工作报表上报检查工作内容安全保证体系安全日常检查安全工作总结组织机构安全目标安全管理自检制度检查安全法规配备检查安全年度制订落实检查安全奖罚条例执行检查日常安全活动检查安全会议记录检查安全制度落实情况检查预防安全事故措施检查安全目标规划检查安全防护用品使用情况检查安全宣传工作制订纠正或预防措施施工安全检查、控制程序图八、应急预案应急预案详见《城市快速内环西线南延（纬八路至绕城公路段）工程（三标段）南河改堤工程防汛应急预案》 0万U豆体验卡卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500万U豆体验卡卡号：50Dbac638 85c802fd52e 密码：3d1c344384327b85efff 奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500万U豆体50D61 215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54
