2024年青川供电局农电大修可研.doc

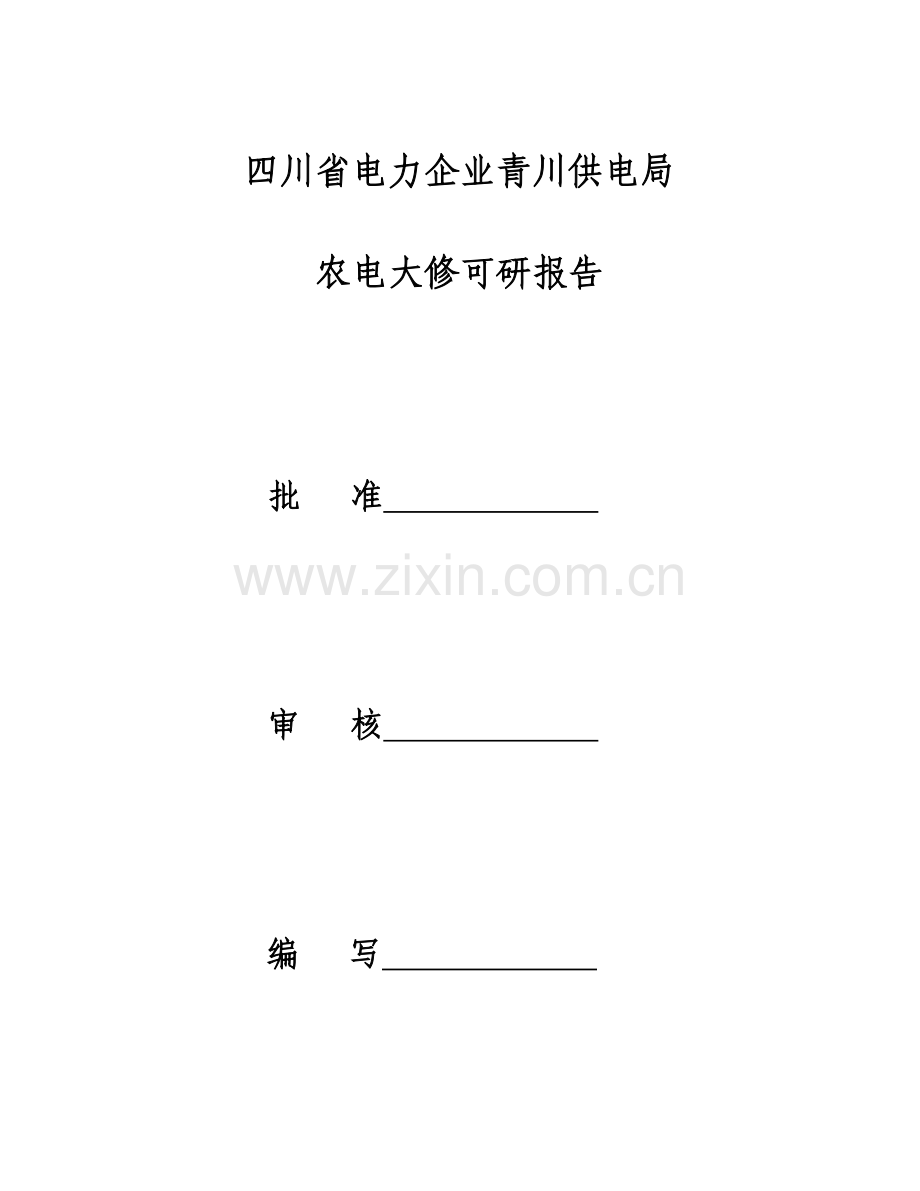

四川省电力企业青川供电局
农电大修可研报告

批 准

审 核

编 写

六月

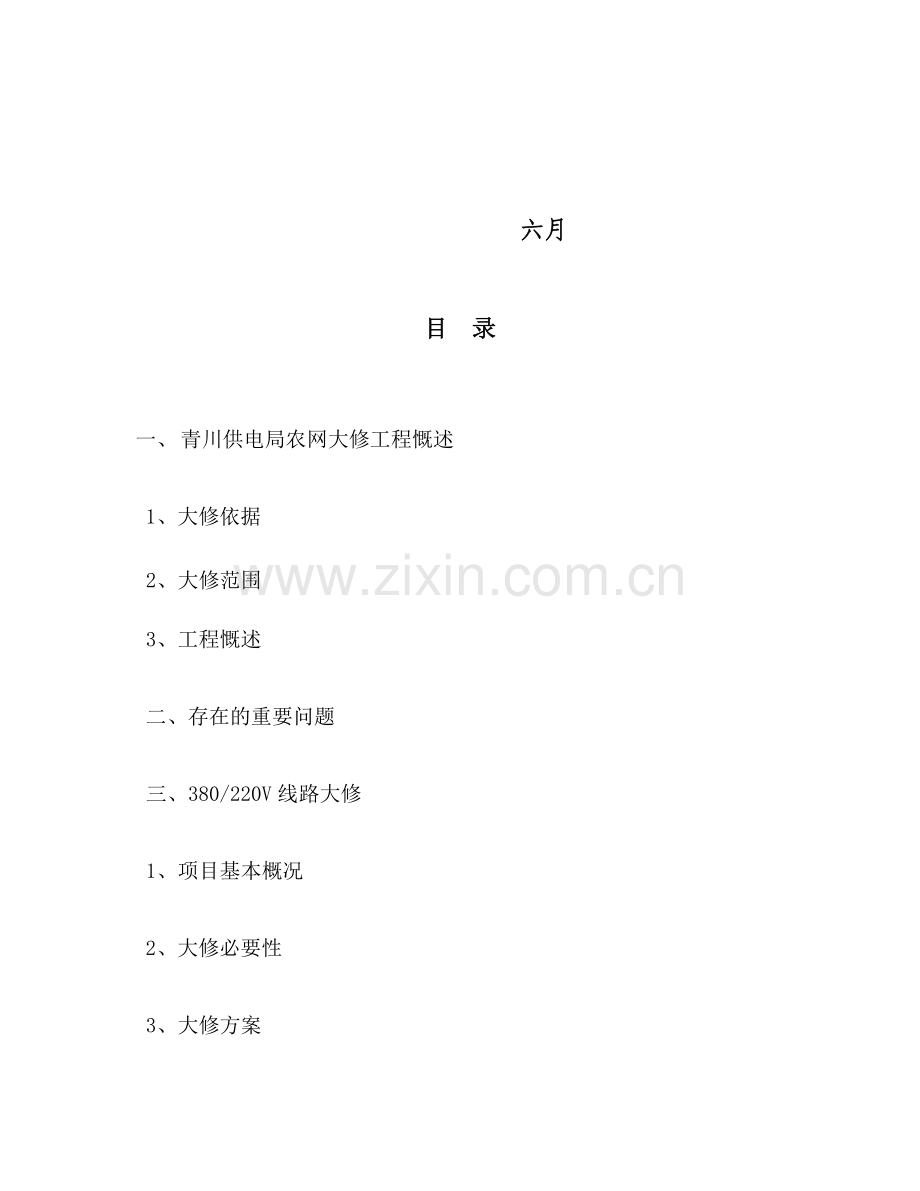

目 录

一、 青川供电局农网大修工程慨述
1、大修依据
2、大修范围
3、工程慨述
二、存在的重要问题
三、380/220V线路大修
1、项目基本概况
2、大修必要性
3、大修方案
4、重要设备选择
四、技改达成的目标和预期效果
附：大修项目提议计划表

一、青川供电局农网大修工程慨述
1、编制依据：
l 川电发展[]173号文《资金项目储备指引意见的通知》
l 《四川省电力企业电网设备技术改造标准》
l DL/T5131- 农村电力网建设与改造技术导则
l Q/GDW435- 农村电网无功优化赔偿技术导则
2、大修范围
对青川供电局所辖的2个供电所的低压线路进行大修改造。
3、工程慨述
竹园供电所辖区内的金子山乡大桑村、竹园镇黄沙村、竹园镇庐山村、建峰乡建峰村、建峰乡龙峰村及沙洲供电所辖区内的沙洲镇东山村等片区的380/220V线路经灾后重建工程实行过后，因工程量有限，部分低压线路尚未进行改造，导线型号为LGJ-16mm，且个别偏远线路使用的木质电杆已经腐朽，金具、导线等锈蚀严重，存在着安全隐患。为消除此等缺陷，对上述6个村的低压线路进行大修改造。
二、低压配网存在的重要问题
金子山乡大桑村、竹园镇黄沙村、竹园镇庐山村、建峰乡建峰村、建峰乡龙峰村及沙洲镇东山村的低压线路经二期农网改造实行后, 因为因5.12地震影响，对该村大部分低压线路进行了再次改造，但因为工程量有限，线路改造不彻底，部分线路的木质电杆已经腐朽，金具、导线、铁附件等锈蚀严重；且伴随农村经济的迅速发展，线路负荷增加迅速，LGJ-16导线已不能满足日益增加的负荷需求。
三、建设方案
（一）金子山乡大桑村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
金子山乡大桑村未改造的低压线路全长14km； 导线型号为LGJ-16/25,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造380V线路3km、220V线路11km,将原LGJ-16/25导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
130
电杆
φ150x10m
根
36
钢芯铝绞线
LGJ-50
t
7
横担
63x6x2m
匹
52
横担
50x5x1m
匹
180
拉线
GJ-35
组
130
总投资
59万元
（二）竹园镇黄沙村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
竹园镇黄沙村未改造的低压线路全长13km； 导线型号为LGJ-16/25,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造380V线路4km、220V线路9km,将原LGJ-16/25导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
110
电杆
φ150x10m
根
50
钢芯铝绞线
LGJ-50
t
7
横担
63x6x2m
匹
68
横担
50x5x1m
匹
160
拉线
GJ-35
组
120
总投资
56万元
（三）竹园镇庐山村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
竹园镇庐山村未改造的低压线路全长13km； 导线型号为LGJ-16/25,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造380V线路4km、220V线路9km,将原LGJ-16/25导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
120
电杆
φ150x10m
根
55
钢芯铝绞线
LGJ-50
t
7.5
横担
63x6x2m
匹
80
横担
50x5x1m
匹
140
拉线
GJ-35
组
130
总投资
57万元
（四）建峰乡建峰村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
建峰乡建峰村未改造的低压线路全长13km； 导线型号为LGJ-16,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造220V线路14km,将原LGJ-16导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
160
电杆
φ150x10m
根
20
钢芯铝绞线
LGJ-50
t
6
横担
50x5x1m
匹
240
拉线
GJ-35
组
130
总投资
56万元
（五）建峰乡龙峰村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
建峰乡龙峰村未改造的低压线路全长11km； 导线型号为LGJ-16,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造220V线路11km,将原LGJ-16导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
120
电杆
φ150x10m
根
10
钢芯铝绞线
LGJ-50
t
4.8
横担
50x5x1m
匹
180
拉线
GJ-35
组
100
总投资
44万元
（六）沙洲镇东山村低压线路大修工程
1、项目基本概况：
（1）项目所在地 ：广元青川供电局
（2）项目性质：380/220V线路大修
（3）项目前期工作情况，与本项目直接关联的配电网络结构：
沙洲镇东山村未改造的低压线路全长6km； 导线型号为LGJ-16,该线路存在安全隐患，且已不能满足用户日益增加的负荷需求。
2、建设必要性：
为消除安全隐患，提升供电可靠性，满足该村用户日益增加的负荷需求，对现供该片区的低压线路进行改造，改造后将可满足该片区的用电负荷增加需求，提升线路安全稳定运行水平。
3、建设内容：
工程内容：改造220V线路11km,将原LGJ-16导线更换为LGJ-50型导线.对电杆、拉线、金具、铁附件等进行更换，
4、重要设备选择
依照线路导线以正常供电方式下长期允许送电容量，并充足考虑负荷增加后计算采取LGJ-50型钢芯铝绞线。
重要设备材料及投资估算
序号
重要设备
1
类别
型号
单位
数量
电杆
φ150x8m
根
65
电杆
φ150x10m
根
10
钢芯铝绞线
LGJ-50
t
2.6
横担
50x5x1m
匹
100
拉线
GJ-35
组
60
总投资
24万元

四、大修达成的目标和预期效果
当大修工程完成后，安全隐患将被消除，大大的提升了供电可靠性，满足了农村经济迅速发展的负荷需求。因为线路线径的增大使线路卡脖子问题得到的处理，使售电量不停的提升的同时使农网线损率得到了较大的减少。
