合肥移动WLAN热点常用交换机的数据配置

目前，合肥移动WLAN站点常用的交换机和设备有：ZTE(24口）交换机、ZTE(16口）交换机、H3C（8口）交换机及3328设备。地市可能会出现其他类型的交换机，我们就此次交流会共同交流分享下，以便今后日常工作。
一、 双纤开法的ZTE(24口）交换机单台（直连）数据配置模板：

hostname hefeitiyuzhongxin
set vlan 2109 enable
set vlan 2109 add port 1-25 untag

set port 1-25 pvid 2109

set poe-port 1-24 enable

config router
set ipport 0 VlAN 2109
set ipport 0 ipaddress 10.242.9.16 255.255.255.240
set ipport 0 enable
iproute 0.0.0.0 0.0.0.0 10.242.9.17

二、 双纤开法的ZTE（24口）交换机级联数据配置模板：
hostname yhtxsc
set vlan 2098 enable
set vlan 2098 add port 1-24 untag

set port 1-24 pvid 2098

set poe-port 1-23 enable

config router
set ipport 0 VlAN 2098
set ipport 0 ipaddress 10.242.5.253 255.255.255.224
set ipport 0 enable
iproute 0.0.0.0 0.0.0.0 10.242.5.225

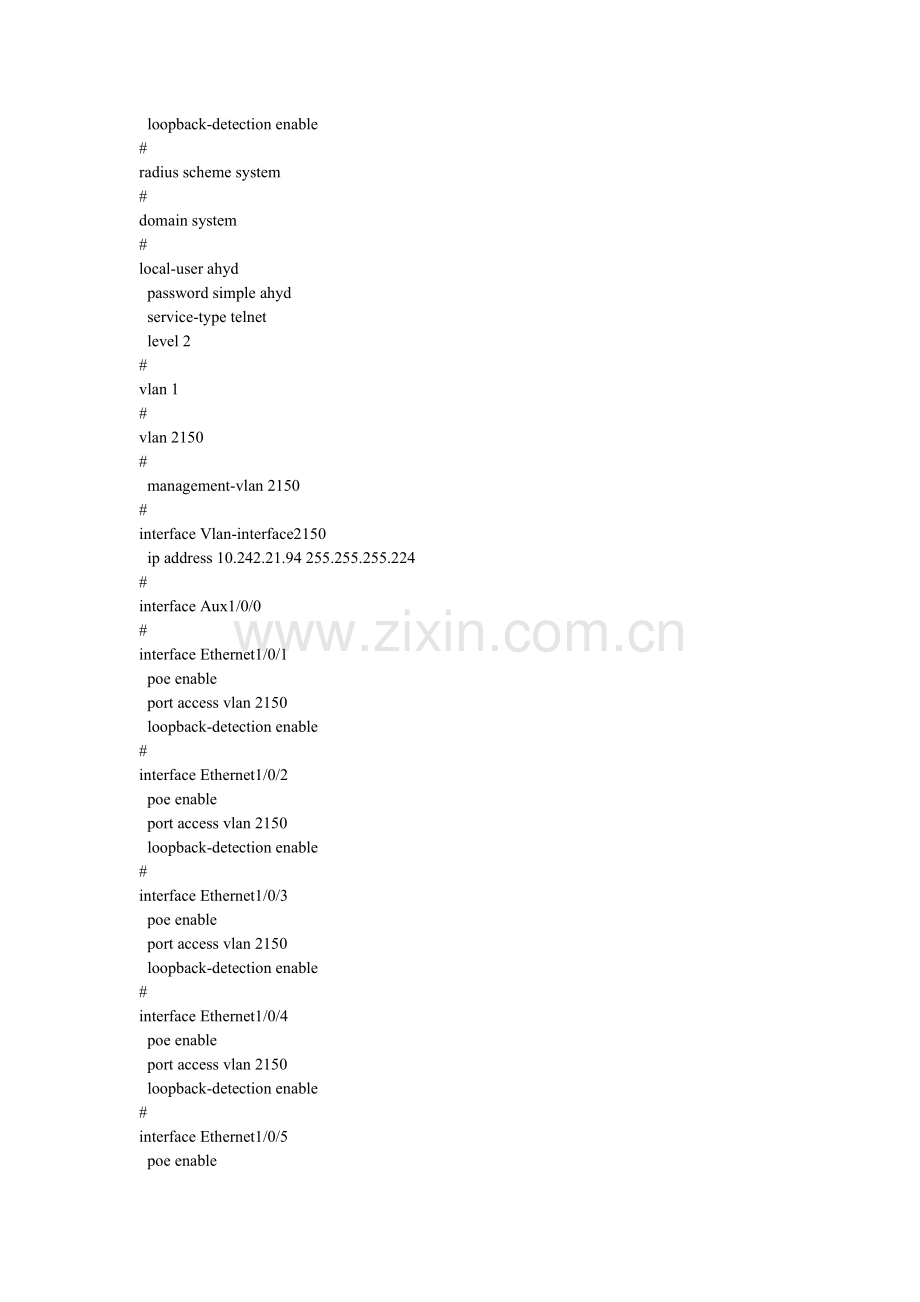

三、 双纤开法的H3C(8口）交换机单台（直连）数据配置模板
#
sys
#
sysname baidagulougaoxin-1F
#
loopback-detection enable
#
radius scheme system
#
domain system
#
local-user ahyd
password simple ahyd
service-type telnet
level 2
#
vlan 1
#
vlan 2150
#
management-vlan 2150
#
interface Vlan-interface2150
ip address 10.242.21.94 255.255.255.224
#
interface Aux1/0/0
#
interface Ethernet1/0/1
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/2
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/3
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/4
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/5
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/6
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/7
poe enable
port access vlan 2150
loopback-detection enable
#
interface Ethernet1/0/8
poe enable
port access vlan 2150
loopback-detection enable
#
interface GigabitEthernet1/1/1
port access vlan 2150
#
interface GigabitEthernet1/1/2
shutdown
port access vlan 2150
#
interface NULL0
#
management-vlan 2150
#
ip route-static 0.0.0.0 0.0.0.0 10.242.21.65 preference 60
#
user-interface aux 0
user-interface vty 0
user privilege level 2
set authentication password simple ahyd
protocol inbound telnet
user-interface vty 1 4
#

四、 单纤开法的ZTE(24口）交换机单台（直连）数据配置模板
恢复出厂设置：
zte(cfg)#config tffs
zte(cfg-tffs)#ls
zte(cfg-tffs)#remove startcfg.txt
zte(cfg-tffs)#remove running.cfg
zte(cfg-tffs)#exit
zte(cfg)#reboot

set vlan 2297 enable //创建2297VLAN
set vlan 2297 add port 1-23 untag //将23个端口模式改为access模式
set port 1-23 pvid 2297 //将23个端口加入到2297这个VLAN中
set vlan 2297 add port 24 tag //将24口模式改为trunk模式，若存在级联则级联口对应的端口也必须设置为trunk模式
set poe-port 1-24 enable //打开24个端口的poe供电功能

五、 单纤开法的ZTE(24口）交换机级联的数据配置模板：
恢复出厂设置：
zte(cfg)#config tffs
zte(cfg-tffs)#ls
zte(cfg-tffs)#remove startcfg.txt
zte(cfg-tffs)#remove running.cfg
zte(cfg-tffs)#exit
zte(cfg)#reboot

set vlan 2297 enable //创建2297VLAN
set vlan 2297 add port 1-23 untag //将22个端口模式改为access模式
set vlan 2297 add port 24 tag //将24口模式改为TRUNK模式
set port 1-23 pvid 2297 //将22个端口加入到2297这个VLAN中

set poe-port 1-24 enable //打开24个端口的poe供电功能

Save

六、 单纤开法的H3C(8口）交换机直连的数据配置模板：
