电工试题库
一、填空

1 电路图中各电器触头所处的状态，都是按电磁线圈（未通电）或电器（未受外力）作用时的状态画出来的。
2 电器接线图中各元件的图形符号及文字代号必须与（原理图）完全一致。
3 电流的大小用（电流强度）来衡量，习惯上要求(正电荷)移动的方向为电流方向。
4 导体对电流的（妨碍）作用称为电阻，它跟导体的（长度）.（截面积）和导体材质有关。
5 若流过用电器的电流是本来的二倍，则电功率就是原功率的（4）倍。
6 磁路欧姆定律的内容是：磁路的磁通与（磁动势）成正比，与（磁阻）成反比。
7 线圈中磁通变化产生感生电动势的大小与（磁通变化率）和（线圈匝数）成正比。
8 通电导体在磁场中受到作用力，该力的方向用（左手）定则来判断。直导体切割磁力线产生感生电动势，该感生电动势的方向用（右手）定则来判断。
9 正弦交流电三要素是：（最大值.角频率.初相角）。
10 变压器既能变化（电压）.（电流）.（阻抗）和（相位）又能保持（频率）不变的静止电器设备
11 电力变压器中的绝缘油起（冷却）和（绝缘）作用。
12 三相异步电动机的磁路由（定子铁芯）.（转子铁芯）和气隙组成。
13 交流接触器的常开常闭辅助触头除起接通.断开控制电路的作用外，还具备（联锁）.（失压）保护功效。
14 空气断路器具备（断路）.（过载）和（失压）等保护功效。
15 交流接触器的铁芯及衔铁采取相互绝缘的硅钢片迭压铆成，目标是为了减小（涡流损耗）和（磁滞损耗），预防铁芯（发热）。
16 R.L.C串联电路中，总电压超前总电流＆角时，电路是（感性）；总电压滞后总电流＆角时，电路时（容性）。
17 不对称三相负载作星形连接时，必须有（中线）起作用是确保各相负载的（相电压相等） 。
18 对称三相负载作星形联接时，线电压与相电压的关系是：在相位上线电压（超前）相电压（30）度角，数值上线电压是相电压的（√3）倍。
19 变压器的变比是通过（空载试验）测量的。
20 变压器的输入功率包括（输出功率）.（铁损）和（铜损）。
21 变压器并列运行的条件是.（变比相等）、（接线组别相同）、（短路电压相等）。
22 变压器原绕阻的一端在某一瞬间电位为正时，则绕阻也在同一瞬间有一个电位正的对应端，这两个对应端称变压器的（同名端）。
23 电力变压器的油枕的作用之一是它能够减少空气和油面的接触面积，预防油（氧化）。
24 变压器运行时，副边电流取决于（负载的大小），而原边电流取决于（副边电流的大小）
25 电磁调速异步电机又称为滑差电机，它是由(三相感应电动机)和（电磁转差离合器）控制装置等组成，是一个交流无级变速电动机。
26 变压器并联运行时，应满足并列条件式（接线组别）相同，（变比相等），（阻抗电压ud%）应相等。
27 大、中型电动机空载电流占额定电流的（20-35%），小型电动机的空载电流占（35-50%）为适宜。
28 利用隔离开关断开的可靠绝缘能力，是需要检修的高压开关设备和线路与（带电）的设备或线路（隔开），导致一个（明显的断开点）以确保工作人员安全。
29 隔离开关正常运行时，其电流不得超出（额定值），温度不得超出（70℃），接触部分温度达成（80℃）应减少其负荷。

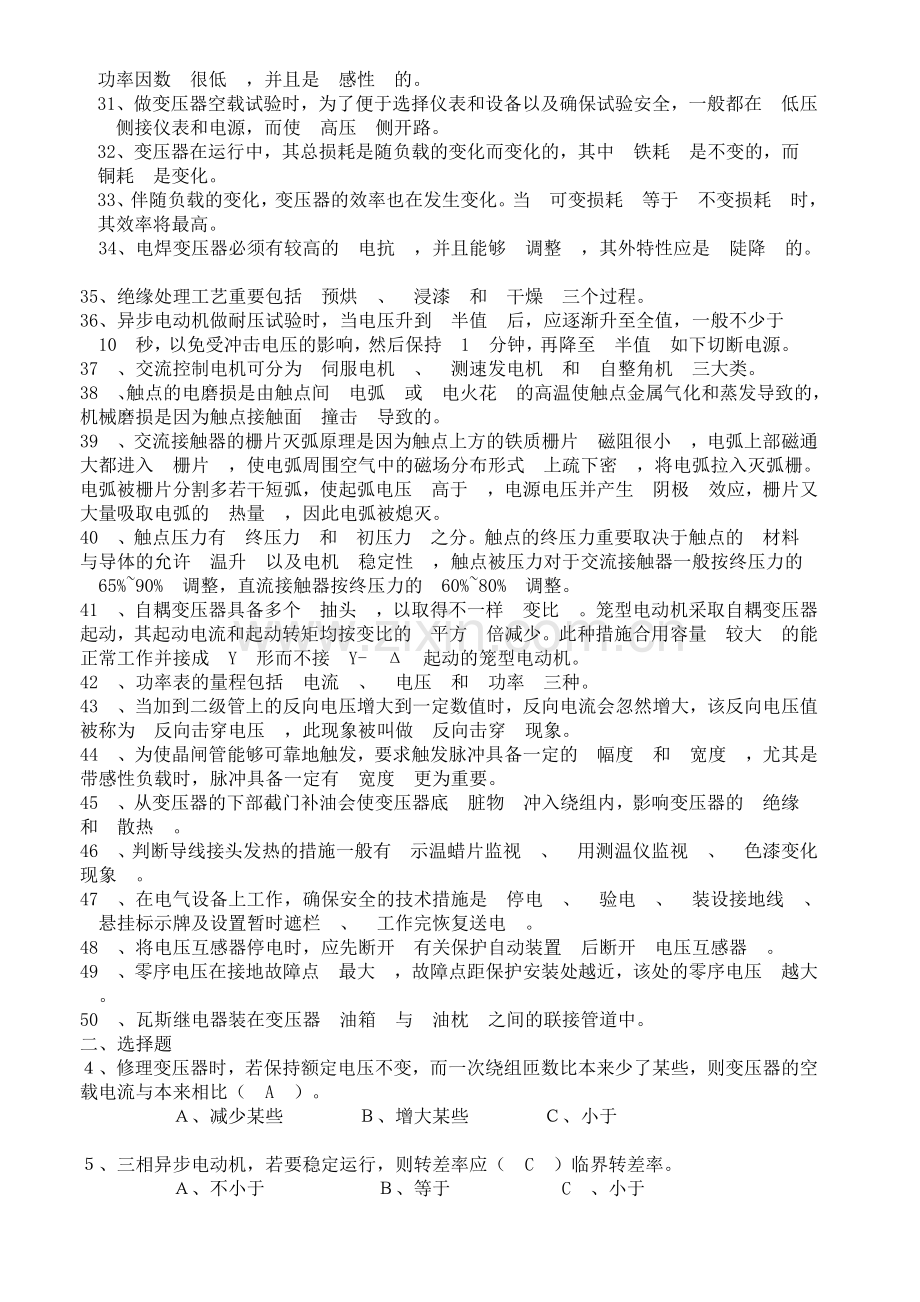

30、变压器空载电流的 有功分量 很小，而 无功分量 较大，因此变压器空载时，其功率因数 很低 ，并且是 感性 的。
31、做变压器空载试验时，为了便于选择仪表和设备以及确保试验安全，一般都在 低压 侧接仪表和电源，而使 高压 侧开路。
32、变压器在运行中，其总损耗是随负载的变化而变化的，其中 铁耗 是不变的，而 铜耗 是变化。
33、伴随负载的变化，变压器的效率也在发生变化。当 可变损耗 等于 不变损耗 时，其效率将最高。
34、电焊变压器必须有较高的 电抗 ，并且能够 调整 ，其外特性应是 陡降 的。
35、绝缘处理工艺重要包括 预烘 、 浸漆 和 干燥 三个过程。
36、异步电动机做耐压试验时，当电压升到 半值 后，应逐渐升至全值，一般不少于 10 秒，以免受冲击电压的影响，然后保持 1 分钟，再降至 半值 如下切断电源。
37 、交流控制电机可分为 伺服电机 、 测速发电机 和 自整角机 三大类。
38 、触点的电磨损是由触点间 电弧 或 电火花 的高温使触点金属气化和蒸发导致的，机械磨损是因为触点接触面 撞击 导致的。
39 、交流接触器的栅片灭弧原理是因为触点上方的铁质栅片 磁阻很小 ，电弧上部磁通大都进入 栅片 ，使电弧周围空气中的磁场分布形式 上疏下密 ，将电弧拉入灭弧栅。电弧被栅片分割多若干短弧，使起弧电压 高于 ，电源电压并产生 阴极 效应，栅片又大量吸取电弧的 热量 ，因此电弧被熄灭。
40 、触点压力有 终压力 和 初压力 之分。触点的终压力重要取决于触点的 材料 与导体的允许 温升 以及电机 稳定性 ，触点被压力对于交流接触器一般按终压力的 65%~90% 调整，直流接触器按终压力的 60%~80% 调整。
41 、自耦变压器具备多个 抽头 ，以取得不一样 变比 。笼型电动机采取自耦变压器起动，其起动电流和起动转矩均按变比的 平方 倍减少。此种措施合用容量 较大 的能正常工作并接成 Y 形而不接 Y- Δ 起动的笼型电动机。
42 、功率表的量程包括 电流 、 电压 和 功率 三种。
43 、当加到二级管上的反向电压增大到一定数值时，反向电流会忽然增大，该反向电压值被称为 反向击穿电压 ，此现象被叫做 反向击穿 现象。
44 、为使晶闸管能够可靠地触发，要求触发脉冲具备一定的 幅度 和 宽度 ，尤其是带感性负载时，脉冲具备一定有 宽度 更为重要。
45 、从变压器的下部截门补油会使变压器底 脏物 冲入绕组内，影响变压器的 绝缘 和 散热 。
46 、判断导线接头发热的措施一般有 示温蜡片监视 、 用测温仪监视 、 色漆变化现象 。
47 、在电气设备上工作，确保安全的技术措施是 停电 、 验电 、 装设接地线 、 悬挂标示牌及设置暂时遮栏 、 工作完恢复送电 。
48 、将电压互感器停电时，应先断开 有关保护自动装置 后断开 电压互感器 。
49 、零序电压在接地故障点 最大 ，故障点距保护安装处越近，该处的零序电压 越大 。
50 、瓦斯继电器装在变压器 油箱 与 油枕 之间的联接管道中。
二、选择题
４、修理变压器时，若保持额定电压不变，而一次绕组匝数比本来少了某些，则变压器的空载电流与本来相比（ A ）。
     Ａ、减少某些    Ｂ、增大某些    Ｃ、小于

５、三相异步电动机，若要稳定运行，则转差率应（ C ）临界转差率。
     Ａ、不小于      Ｂ、等于      C 、小于

６、一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，其接法应是（ B ）。
     Ａ、Ｙ / △     Ｂ、△ / Ｙ     Ｃ、△ / △     Ｄ、Ｙ / Ｙ

７、电动力灭弧，当电流较小时，电动力（A）。考虑定有两个断口，一般合用（ C ）做灭弧装置。
     Ａ、很小    Ｂ、很大    Ｃ、交流接触器    Ｄ、直流接触器

８、容量较小的交流接触器采取（ B ）装置，容量较大的采取（ A ）装置。

     Ａ、栅片灭弧    Ｂ、双断口触点灭弧    Ｃ、电动力灭弧

９、桥式起重机主钩电动机下放空钩时，电动机工作在（ B ）状态。
     Ａ、正转电动    Ｂ、反转电动    Ｃ、侧转反接

11 、在匀强磁场中，通电线圈承受电磁转短最小的位置，在线圈平面与磁力线夹角等于（ B ）处。
     Ａ、 0 ℃     Ｂ、 90 ℃     Ｃ、 45 ℃

13 、通态平均电压值是衡量晶闸管质量好坏的指标之一，其值（ A ）。
     Ａ、越大越好     Ｂ、越小越好     Ｃ、适中为好

14 、高压电动机常采取（ C ）保护装置作过负荷的保护，常采取（ A ）保护装置作相同短路保护。
     Ａ、电流速断        Ｂ、定期限过电流

     Ｃ、反时限过电流        Ｄ、热过载

15 、真空断路器的触点常采取（ D ）。
     Ａ、桥式触头    Ｂ、指形触头    Ｃ、辫形触头     Ｄ、对接式触头    Ｅ、滚动式触头

16 、高压绝缘棒应（ C ）进行一次耐压试验，高压验电器应（ B ）进行一次耐压试验。
     Ａ、３个月    Ｂ、６个月    Ｃ、一年    Ｄ、三年

17 、三相异步电动机采取Ｙ－△减压起动时，其起动电流是全压起动电流的（ A ）。
     Ａ、 1/3   Ｂ、 1/   Ｃ、 1/ √ 2   Ｄ、倍数不能确定

18 、过电流和过电压继电器的返回系数总是（ C ），返回子数越接近于１，则阐明继电器（ D ）。
     Ａ、不小于１    Ｂ、等于１    Ｃ、小于１    Ｄ、灵敏度高    Ｅ、灵敏度适中    Ｆ、灵敏度低    Ｇ、也许产生误动作

三、判断题

１、变压器温度的测量重要是通过对其油温的测量来实现的。假如发觉油温较平时相同负载和相同条件下高出 10 ℃时，应考虑变压器内发生了故障。（√）

２、在交流电机的三相相同绕组中，通以三相相等电流，能够形成圆形旋转磁场。（×）

３、三相异步电动机定子极数越多，则转速越高，反之则越低。（×）

４、电压变化率是变压器的重要性能指标之一，对于电力变压器，因为一、二次绕组的电阻和漏抗都很小，因此额定负载时，电压变化率约为 4%~6% 。（√）

６、为了提升三相异步电动机的起动转矩，可使电源电压高于额定电压，从而取得很好的起动性能。（×）

７、接触器的银和合金触点在分断电弧时生成黑色的氧化膜电阻，会导致触点接触不良，因此必须锉掉。（×）

14 、在同一供电系统中，三相负载接成Ｙ形和接成△形所吸取的功率是相等的。（×）

15 、稳压二极管的稳定电流表是指稳压管工作时允许通过的最大电流。超出比值，稳压管将损坏。（×）

17 、二极管正向动态电阻的大小，随流过二极管电流的变化而变化，是不固定的。（√）

18 、从空载到满载，变压器的磁滞损耗和涡流损耗是基本上不变的。（√）

19 、双速三相异步电动机调速时，将定子绕组由本来的△接法改成 YY 接法，可使电动机的极对数减少二分之一，使转速增加一倍。调速措施适合于拖动恒功率性质的负载。（√）

20 、变压器的铜耗是通过空载试验测得的，而变压器的铁耗是通过短路试验测得的。（×）

25 、定期限过流保护装置的时限一经整定便不能变动。（×）

28 、直流或交流耐压试验，因也许使被试物品的绝缘击穿，或虽未击穿却留下了隐患，故不应采取。（×）

四、问答题

１、什么叫磁场和磁感应强度？写出磁感应强度公式

答：在磁铁周围的空间存在一个特殊的物质，它能体现一个力的作用，这一特殊物质叫磁场。

反应磁场强弱的物理量称为磁感应强度（或磁通密度），用 B 表示，在磁场中将长度为 1 、电流为 I 的直导体，放在与磁场方向垂直的某一点，当它受到的作用力为 F 时，则磁感应强度为 B=F/IL 。磁感应强度是一个向量，其方向就是该点的磁场方向，它的单位是特斯拉，简称“特”，用符号 T 表示，工程上一般用高斯（ GS ）做单位。

５、怎样正确选用电动机？

答：（ 1 ）依照电源电压、使用条件，拖动对象选择电动机。所选用电动机的额定电压要与电源电压相符。（ 2 ）依照安装地点和使用环境选择电动机的型式。（ 3 ）依照容量、效率、转速和功率因数选择电动机。电动机的容量既不能过大，也不能过小。容量过大会导致在马拉小车，不经济，浪费电能；过小影响电动机的使用寿命、甚至带不动负载而烧毁。电动机的转速必须和拖动机械要求的转速相匹配。

６、何谓电动机的效率？它与哪些原因有关？

答：电动机输出功率 P2 与电动机输入功率 P1 之比的百分数，叫做电动机的效率。用字母“η”表示。即：

η = （ P2/P1 ）× 100%

电动机的效率与拖动的负载、电动机的转速   、电动机的类型和电源的电压都有关系。一般异步电动机的效率为 75%~92% ，负载小时效率低，负载大时效率高；电动机的转速减少时，多数情况下效率是减少的；电源电压高于或低于电动机额定电压时，其铁损和铜损增加（电动机在满载情况下），因而效率减少；大中容量的绕线式电动机和深槽式电动机效率低。

７、一台三相异步电动机的额定电压是 380 Ｖ，当三相电源线电压是 380 Ｖ时，定子绕组应采取哪种联接措施？当三相电源线电压为 660 Ｖ时，应采取哪种联接措施？

答：当三相电源线电压为 380V 时，定子绕组应采取三角形连接；当三相电源线电压为 660V 时，定子绕组应采取星形连接。

９、直流电动机是否允许低速运行？

答：直流电动机低转速运行将使温升增高，但若采取措施，提升电动机的散热功效，如 L 增加风扇工附设风机等，改进通风条件，则在不超出额定温升的前提下，是能够长期低速运行的。

11 、额定容量是 100 千伏安的变压器、能否带 100 千瓦的负载？为何？

答：一般情况下是不允许的，因为 100 千伏安是指视在功率，变压器在额定负载下，其功率因数若按 0.8 考虑，则该变压器所带有功功率为 P=100 × 0.8=80 千瓦，假如带 100 千瓦的负荷，会使变压器的过负荷运行，变压器温度升高，加速绝缘老化，减少变压器使用寿命。特殊情况下，变压器短时过负荷运行，冬季不得超出额定负荷的 1/3 ，夏季不得超出 15% 。超负荷运行时间长短的限制决定于变压器的环境温度和超负荷的倍数。

16 、防爆电机在检修时有何特殊要求？

答：（ 1 ）防爆电机不得随意拆卸；拆卸检修时，不能用零件的防爆面作撬棒的支点，更不允许敲打或撞击防爆面。（ 2 ）拆卸电机时，应先取下风罩、风扇，再用套管板手拆卸端盖和轴承盖的螺栓，然后，用圆木或铜棒沿轴向撞击轴伸，使端盖和机座分开，最后取下转子。拆除零件，防爆面应朝上搁置，并用橡皮或布衬垫盖上，紧固螺栓，弹簧垫等注意不要丢失。（ 3 ）浸漆和组装时，应将防爆面附着的绝缘漆或脏物清洗洁净，不得用铁片等硬物刮划，但能够用油石研磨不平整的地方。（ 4 ）若防爆面损伤，必须用铅锡焊料 HISnPb58-2 ，焊剂为 30% 浓度的盐酸（对钢制零件）或含锡 58~60% 的锡锌焊料，焊剂为氯化铵 30% ，氯化锌 70% ，加水 100~150% 混合溶液（对铸铁件）进行焊补，焊料与零件的结合要牢靠，凸起部分要磨平，达成要求的光洁度。（ 5 ）为预防防爆面生锈，应在防爆面上涂抹机油或 204-1 置换型防锈油。
22 、防爆电气设备安装一般有哪些要求？

答：（ 1 ）电力设备和电路，尤其是在运行时发生火花的电气设备，应尽也许装设在爆炸危险场因此外，若需要设在危险场所内时，应装设在危险性较小的地点，并采限有效的安全措施。（ 2 ）爆炸危险场因此内的电气设备和线路，应注意其免受机械损伤，并应符合防腐、防潮、防晒、防风雨和防风沙等环境条件的要求。（ 3 ）有爆炸危险场所内的电气设备应装设可靠的过载和短路等保护。（ 4 ）有爆炸危险场所内，必须装设的插座，应装在爆炸混合物不易积聚的地方；局部照明灯具，应安装在事故时气体不易冲击的位置。

19 、单相异步电动机为何不能自行起动，一般采取哪些措施来起动？

答：因为在单相异步电动机的定子绕组中，通以单相电流所产生的磁场为脉动磁场。它的轴线在空间上是固定不转的，因此不能自行起动。

一般采取电容裂相及罩极公相的措施来取得旋转磁场，从而不能自行起动。

21 、交流电焊变压器与一般变压器有何区分？

答：（ 1 ）一般变压器是在正常状态下工作的，而电焊变压器是在短路状态下工作的。（ 2 ）一般变压器负载变化时，其副连电压变化很小，而电焊变压器则要求在焊接时，有一定的引弧电压（ 60~75 伏），在焊接电流增大时，输出电压迅速下降，当电压降至零时，副连电流也不致过大。（ 3 ）一般变压器的原、副线圈是同心地套在一个铁芯柱上，而电焊变压器原、副连线圈分别装在两个铁芯柱上。

24 、什么叫内部过电压？

答：内部过电压是因为操作（合闸，拉闸）事故（接地、断线等）或其他原因，引起电力系统的状态发生忽然变化，将出现从一个稳态转变为另一个稳态的过渡过程，在这个过程中也许产生对系统有危险的过电压，这些过电压是系统内部电磁能的振荡和积聚所引起的，因此叫内部过电压。这可分操作过电压友好振过电压、前者是产生于系统操作或故障，后者是电网中电容元件和电网中电感元件（尤其是带铁芯的铁磁电感元件），参数的不利组合谐振而产生的。

26 、怎样使用操作票？

答：操作票在执行时由监护人掌握，监护人手中执行的操作票不得超出一份。操作次序不得暂时颠倒。每执行一项前、监护人负责检查操作人的位置和准备工作后唱票，操作人复诵无误后，监护人发令，操作人立即执行。每一项执行完了用红笔划号。执行完的操作票盖已执行章，保存三个月，变电所所长每个月应检查一次操作票。

27 、在什么情况下电力电容应退出工作？

答：在下列情况下应将电力电容器立即退出工作，并报告调度：（ 1 ）电力电容器爆炸；（ 2 ）接头严重过热或熔化；（ 3 ）套管发生严重放电闪络；（ 4 ）电容器严重喷油或起火；（ 5 ）环境温度超出 40 ℃以上。

28 、变压器运行中发生异常声音也许是什么原因？

答：变压器运行发生异音的原因有如下几个也许：（ 1 ）因过负荷引起；（ 2 ）内部接触不良放电打火；（ 3 ）个别零件松动；（ 4 ）系统有接地或短路；（ 5 ）大动力起动，负荷变化较大（如电弧炉等）；（ 6 ）铁磁谐振。

29 、电流继电器的重要技术参数是什么？

答：电流继电器的重要技术参数是：动作电流、返回电流和返回系数。

30 、采取重叠闸装置有何意义？

答：因为被保护线路或设备发生故障的原因是多个多样的，尤其是在被保护的架空线路发生故障时，有时是属于暂时性故障，故障消失之后只要将断路器重新合闸便可恢复正常运行，从而减少了停电所导致的损失。

31、笼型三相异步电动机常用的降压起动措施有哪几个？
答：笼型三相异步电动机常用的降压起动措施有：
(1) 、 Y- △换接起动
正常运行△接的笼型三相异步电动机、起动时改接成星形，使电枢电压降至额定电压的 1/ √ 3 ，待转速接近额定值、再改成△接、电动机全压正常运行。 Y- △换接实际起动电流和起动转矩降至直接起动的 1/3 ，只能轻载起动。
优点：起动设备结构简单，经济便宜，应优先采取；
缺陷：起动转矩较低，只适合用于正常运行△接电动机。
(2) 、自耦变压器降压起动（又称赔偿起动）
起动时利用自耦变压器减少电源电压加到电动机定子绕组以减小起动电流，待转速接近额定值时，切除自耦变压器，加全压运行，自耦降压起动时，实际起动电流和起动转矩是全压起动时的（ W2/W1 ） 2 倍。
W2/W1 —称降压比 W2 、 W1 —自耦变压器原副绕组匝数。
优点：不受电动机绕组接法限制、可得到比 Y- △换接更大的起动转矩；自耦变压器副边有 2-3 组插头，可供用户选用，适合用于容量较大，要求起动转矩较大的电动机。
(3)、软开启器，由晶闸管及电子控制线路组成，造价高，适合于大中型电动机的开启。
32、通过测量什么参数能够判别在路晶体管的工作状态。（只说共射极，阻容耦合电路）。
答：最简单的能够通过测量三极管的 Vce 值来判别，
即：假如 Vce ≈ 0 时，管子工作在饱和导通状态。
假如 Vbe ∠ Vce ∠ Ec 时，可以为工作在放大状态。
假如 Vce ≈ VEc 时，三极管工作在截止区。这里（ Ec 为电源电压）。
33、晶闸管在什么条件下才会导通？导通后怎样使它关断？（只讲一般晶闸管）。
答：当晶闸管的阳极为正电压，阴极为负电压，同时控制极有高于阴极一定的电压，（对中小型管子约 1-4 伏）时晶闸管会导通。
晶闸管导通后，控制极就不起作用，要让晶闸管截止，能够（ 1 ）把阳极电压减少到等于阴极电压或比阴极电压更负；（ 2 ）把流过晶闸管的电流减到小于该 管的维持电流 In 。
以上任何一个措施都能够使晶闸管关断。

36、当你选购晶闸管元件时，你应着重选择什么参数？
答：应着重选择：
（ 1 ）正向峰值电压 V DRM （ V ）
（ 2 ）反向阻断峰值电压 V RRM （ V ）
一个合格的管子，此两项是相同的。
（ 3 ）额定正向平均电流 I T （ A ）
上述三项（实质是两项）符合你的电路要求，且有一定的裕量，基本能够。
对某些要求特殊的场所还要考虑下面几个参数：
（ 4 ）维持电流 I H ，同容量的管子， I H 小些很好。
（ 5 ）管子的正向压降越小越好，在低电压，大电流的电路中尤其要小。
（ 6 ）控制极触发电压 V GT 。
（ 7 ）控制极触发电流 I GT 。
后两项不宜过小，过小轻易导致误触发。
37、为何采取高压输电？
答：在输送一定功率及输送距离一定的前提下，电压越高，电流越小。这么能够带来如下的好处：（ 1 ）线路中流过的电流小，能够减小线路截面积，节约有色金属；（ 2 ）线路中流过的电流小，可减小线路中的功率损失和电压损失。
37、电力系统中性点三种运行方式的优缺陷是什么？
答： 1 、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，其缺陷：这种系统发生单相接地时，其他两条完好相对地电压升到线电压，
是正常时的 √ 3 倍，因此绝缘要求高，增加绝缘费用。
2 、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还能够减少接地电流；其缺陷：类同中性点不接地系统。
3 、中性点直接接地系统的优点：发生单相接地时，其他两完好相对地电压不升高，因此可减少绝缘费用；其缺陷：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。
38、什么是串联谐振现象？研究串联谐振有什么意义？产生串联谐振的条件是什么？谐振频率与电路参数的关系怎样？串联谐振有什么特性？举例阐明串联谐振在生产中的应用。
答：在 R 、 L 、 C 的串联电路中，电压与电流的相位差 。
一般情况下 X L -X C ≠ 0 ，即 u 、 i 不一样相，但适当调整 L 、 C 或 f ，可使 X L =X C ， X L -X C =0 时，这时 u 与 i 同相，电路展现电阻性， cos Φ =1 ，电路的这种现象称串联谐振现象。
研究串联谐振的意义是：认识它、掌握它、利用它、预防它；详细来说是：认识谐振现象；掌握串联谐振产生的条件和它的特性；利用它为生产服务；预防它对电路中产生的危害。
产生串联谐振的条件是： X L =X C
串联谐振的特性：（ 1 ）阻抗最小，电流最大， ui 同相
（ 2 ）电压关系： U R =U U L =U C
当 R 很大时，会出现 U L -U C 〉〉 U ，因此串联谐振又称电压谐振。
串联谐振在生产中的应用：（ 1 ）在无线电系统中，常用串联谐振在 L 、 C 上取得较高的信号电压来进行选频；（ 2 ）因为串联谐振要在 L 、 C 中产生高压；也许导致击穿线圈或电容的危害，因此，在电力工程中应尽也许防止串联谐振。
39、你对 cos Φ的认识怎样？ cos Φ对电力系统有何影响？ cos Φ低的原因是什么？怎样提升用户的 cos Φ？
答：对 cos Φ的认识：在直流电路中 P=UI ；而在交流电路中 P=UIcos Φ，其中 U 、 I 为电压电流有效值，因此在交流电路中负载取用的有效功率产仅与电压、电流的有效值成正比，还与 cos Φ成正比， cos Φ是决定功率的无单位因数，故称功率因数。
cos Φ对电力系统有如下的影响：
（ 1 ） cos Φ低增加线路的电压损失和功率损失。
（ 2 ） cos Φ低使发电设备不能充足利用，即利用率低。
由以上两方面的影响均可看出 cos Φ低，对国家经济是不利的，故供电部门非常重视这个参数。
从公式ψ =tg -1 中懂得，由负载系数决定，容性负载是用得最少的负载，甚至没有使用容性负载，工业上大量使用的是感性负载， X L 很大，如电动机、电焊机、感应电炉、变压器等都是感性很大的负载，因为 X L 很大，也跟大， cos Φ就很低。因此 cos Φ低的重要原因是工业上大量使用感性负载导致的。
提升用户的功率因数其措施是：在用户进线处或用户负载处并联电容器。
40 、自动开关有哪些特点？常用的有几个自动开关？

答：自动开关的特点是：动作后不需要更换元件、电流值可随时整定，工作可靠，运行安全，断流能力大，安装和使用以便。

自动开关可分为：塑料外壳式自动开关（原称装置式自动开关）、框架式自动开关（原称万能式自动开关）、迅速自动开关、限流式自动开关等几个。

41、自动空气开关的一般选用标准是什么？
答：自动空气开关的一般选用标准是：
1 、自动空气开关的额定电压≥线路额定电压。
2 、自动空气开关的额定电流≥线路计算负载电流。
3 、热脱扣器的整定电流 = 所控制负载的额定电流。
4 、电磁脱扣器的瞬时脱扣整定电流≥负载电路正常工作时的峰值电流。
5 、自动空气开关欠电压脱扣器的额定电压 = 线路额定电压。

42、电动机在运行中的监视与维护。
答：①监视电动机的电流是否超出允许值；
②检查轴承的润滑与温度是否正常；
③监听电动机的运行声音是否正常；
④电动机定子绕组的温度、温升是否超出允许值；
⑤电动机的振动是否超出允许值；
转 数(r/min)
3000
1500
1000
750
振动值（mm）
0.05
0.085
0.10
0.12
⑥注意电动机是否有焦味、冒烟等现象；
① 电动机的附近应保持清洁，定期巡回检查；
② 轴承中的润滑油每六个月更换一次，滚动轴承所用的润滑脂应每六个月补充一次；
③ 对电动机定期测量绝缘电阻，包括备用机组。对于常常开、停的电动机，每七天最少测定二次绝缘电阻并作统计；
④ 对于高温工作的电动机应每日补加润滑脂一次，六个月更换一次；
11备用电动机应常常检查，定期试验、切换，确保随时开启。
43、电流过大是什么原因导致的？
答： ①电源电压过高；
②电动机装配不当；
③Y接误接成Δ行；
④硅钢片腐蚀或老化；
44、电压互感器运行操作应注意的事项。
答：电压互感器在运行中，二次不得短路。因为电压互感器自身阻抗很小，短路会使二次回路通过很大的电流，使二次熔断器熔断，影响表计指示，甚至引起保护装置的误动。为了预防一、二次绕组间绝缘击穿时，高压窜入二次，危及人身和设备安全，二次侧必须有一端接地。
电压互感器一、二次侧一般应装设熔断器作为短路保护。
45、电流互感器运行操作应注意的事项。
运行中电流互感器二次不准开路，否则在二次绕组两端产生很高电压，也许烧毁电流互感器。
为了预防一、二次绕组间绝缘击穿时，危及人身及设备安全，二次侧必须接地。
46、兆欧表的使用注意事项。
答：①使用前注意表的电压等级和表的量程；
②使用前的检查一般有两项，一是将接线端子开路，摇动手柄使发电机达成额定转速，看指针是否指“∞”，另一项是将“线”和“地”接线端子短路，轻轻摇动发电机手柄，看指针是否指“0”，假如指针不对应修理后再用。
③注意安全。不可在设备带电的情况下测量绝缘，对有电容的高压设备在其停电后还必须进行充足放电后方可测量，用摇表摇过的设备要及时对地放电。雷雨天，严禁对设备进行摇测绝缘电阻，严禁测量设备绝缘。
④表的接线端子连接。 一般被测电阻接在“线”和“地”端子间，测量表面泄漏电流较大的设备如电缆，电缆屏蔽层接“屏”端子。连接线一定要绝缘良好。
a) 手摇发电机的操作。开始测量时，手柄摇动速度应慢某些。以防被测绝缘损坏或有短路时，导致摇表的损坏。测量时，要求转速达成120r/min，否则，发电机的电压过低，影响测量成果。
b) 读数.读数要等到指针稳定期才读，取60s后的读数，表要放平。
47、电动机在运行中温度过高或冒烟有那些原因？
答：（1）原因：①负载过大；（减负换大电机；）
②电动机冷却系统故障；（检查风道、冷却水系统；）
③定子绕组匝间或相间短路；（查三相电流，测绝缘；）
④缺相运行；（查熔短器、电源、开关、接线盒等）
⑤环境、冷却风或冷却水的温度升高；（采取降温措施；）
⑥定子绕组接地；（测绝缘电阻，更换电机）
c) 定、转子之间扫堂；（抽出转子修复）
d) 正反转频繁开启次数过多；（减少次数）
e) 转子回路开焊；（更换转子或更换电机）
f) 电源电压过高或过低（检查电源，恢复电压）
48、 电动机应立即停机的故障有哪些？
答：①发生需要立即停用电动机的人身事故时；
②电动机及所带机械损坏至危险程度时；
③开启器及电动机着火或冒烟；
④轴承温度超出允许值，并经处理无效时；
⑤定转子之间扫膛、强烈振动，电流表指针摆动很大时；
⑥电动机转速急剧下降、温度激烈上升时；
⑦电动机处在缺相运行；
⑧三相电流不平衡度不小于±10%时。
49、电压互感器有那些故障类型？怎样处理？
答：故障类型：（1）熔丝熔断的情况;
① 电压表、功率表、功率因数表及频率表不指示或指示少，电能表不转或转动慢，低电压继电器动作，强励信号指示；
② 电压回路断线光字牌表示；
③ 若是自动励磁调整装置用的电压互感器熔丝熔断时，发电机无功负荷下降，电压减少，电流减少。
(2)互感器自身故障、温度升高、内部有明显声音、大量漏油、火化放电、冒烟等。
故障处理:
①二次熔丝熔断应立即更换；
②一次熔丝熔断应拉开隔离开关后更换；
③如是自动励磁装置用电压互感器一次熔丝熔断，则停自动励磁装置；
④如是发电机仪表用电压互感器一次熔丝熔断，应立即通知汽机保持负荷，主控室加强监视发电机的定子电流不变，停用互感器，更换熔丝；
⑤若是电压互感器自身故障，则应立即停止运行。

50.开关电器的作用是什么？简述淀粉车间JYN3-10型高压开关柜特点.
答：开关电器的作用是：接收和分派电能，并对电路实行控制、保护和监测之用。
特点：具备检修以便，同类手车互备互换及良好的“五防”功效。
预防带负荷抽、插主回路隔离触头；
预防误分、误合断路器；
预防接地开关闭合时，关、合短路器；
预防在带电时误合接地开关；
预防误入带电间隔

五 计算题（26题）
1、一台额定容量Se=31500kVA的三相变压器，额定电压Ue1=220 kV，Ue2=38.5 kV，求一次侧和二次侧的额定电流Ie1和Ie2。
解：应用公式：P=√3UI Ie1=82.6（A） Ie2=472.5（A）
2、将一块最大刻度为 300A电流表接入变比为300/5的电流互感器二次回路，当电流表的指示为150A，表计线圈实际通过了多少电流？
解：公式k=300/5=60 I2′=150/K=2.5（A）
3、如下图所示，总电压为220V，各电阻值如图，求各电阻上的电压。
总电阻R=R1//R2+R3+R4//R5=22
总电流I=U/R=10A
UR1=UR2=10X10=100V
UR3=10X6=60V
UR4=UR5=10X6=60V
、将一个纯电感线圈接在220V，50HZ的电源上，通过2.5A电流，求该线圈的电感L。
解： XL=220/2.5=88 Ω
∵ XL =ωL=2∏fL=88 Ω ∴L= ==0.28（H）
4、一台三相变压器的电压是6600V，电流是20A，功率因数是0.866，求它的视在功率S，有功功率P和无功功率Q。
解：S=*U*I=*6.6*20=228.7（kVA）
P=*U*I* COSψ=*6.6*20*0.866=198（kW）
Q=114.2（kVar）
5、有一台电动机绕组接成三角形后连接在线电压UL是380V的电源上， 电源的有功功率P=8.2kW， 功率因数COSψ=0.83，求电动机的线电流Il和相电流Ia。
解：∵Ｐ＝√3*Ul*Il* COSψ=√3*380*Il*0.83=8200
∴Il=15（A） ∴Ia=Il/√3=8.6（A）

6、DW2—35型断路器额定开断电流Id=11.8kA，问断路器的遮断容量S是多少?
解：S=*Ue*Id=*35*11.8=715.34（MVA）
7、变比是400/5的电流互感器接有一块最大刻度是200A的电流表，当电流表的指示为100A时，电流互感器的一次侧流过的电流是多少？
解：200/100=400/I1 ∴I1==200（A）
8、一台220/38.5kV的三相变压器的变比k是多少？若此时电网电压仍维持220 kV，而将高压侧分头调至225.5 kV，低压侧电压U2应是多少?
解：k=220/38.5=5.71 k'=225.5/38.5=5.84 U2=220/5.84=37.67（kV）
9、已知变压器额的额定电流Ue=10000V，短路电压实测值Ud=450V，求短路电压Ud%。
解：Ud%=450/10000*100%=0.045*100℅=4.5%
10、最大量程是150V的1.5级电压表的读数是100V，问标准值也许在那个范围内?
解：允许误差△U=+150*1.5%=+2.25（V）
标准值在（100+2.25） V范围内
11、单相电容器容量Qe为100kVar，额定电压10kV，求电容量C。
解：Qe=Ue*Ie   Ie=10（A）
又XC =Ue/Ie=1000（Ω）
ω=2πf=2*3.14*50=314.16（rad/s） C=1/ωXc=3.18（μF）
12、一台星型接法的三相电动机接到相电压为220V的三相电源上，其相电流为10A，功率因数为0.83，效率n=0.92，试求电动机的有功输出功率。
有功输出功率为P=3IUcosj n
=
13、有一长2km、截面积4mm2的铜导线，求导线的电阻。（ρ=0.0175Ω mm2/m）
解：R=ρl/s=0.0175200×0÷4=8.75（Ω）
14、某三相变压器的二次侧电压400V，电流250A，功率因数COSψ=0.866，求有功功率P、无功功率Q、视在功率S。
解：S=*U*I=*400*250=173.2（kVA）
P=*U*I* COSψ=*400*250*0.866=150（kW）
Q=86.6（kVar）
16、一个量程为1A的电流表，内阻r=0.5Ω，如误将电流表接到电压为220V的电源上，电流表中会通过多大的电流？有何后果?
解：I=220/0.5=440（A）   电流表将烧毁。
17、一电炉取用电流为5A，接在电压为220V的电路上，问电炉的
