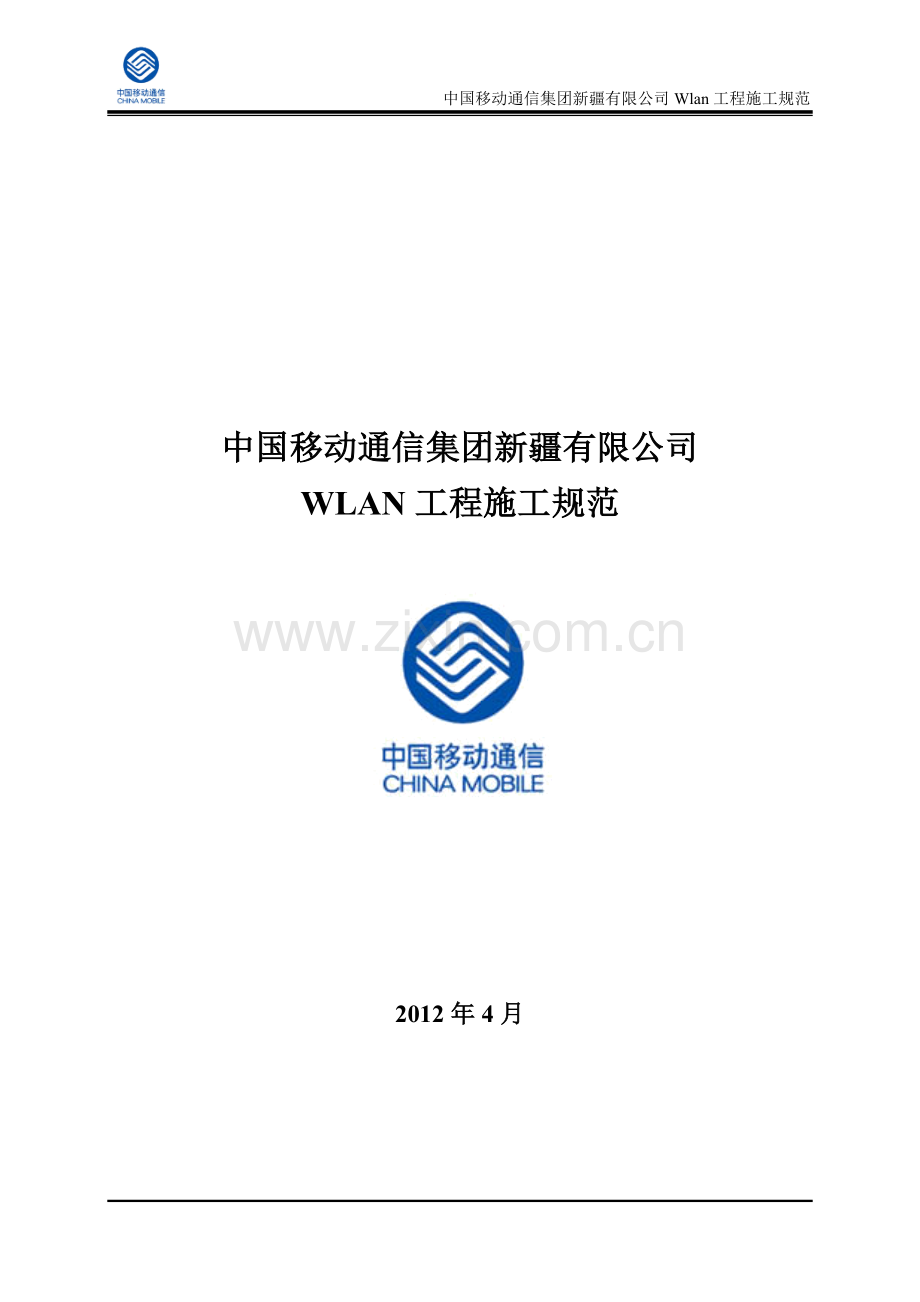

中国移动通信集团新疆有限公司Wlan工程施工规范

中国移动通信集团新疆有限公司
WLAN工程施工规范

2012年4月

中国移动通信集团新疆有限公司Wlan工程施工规范

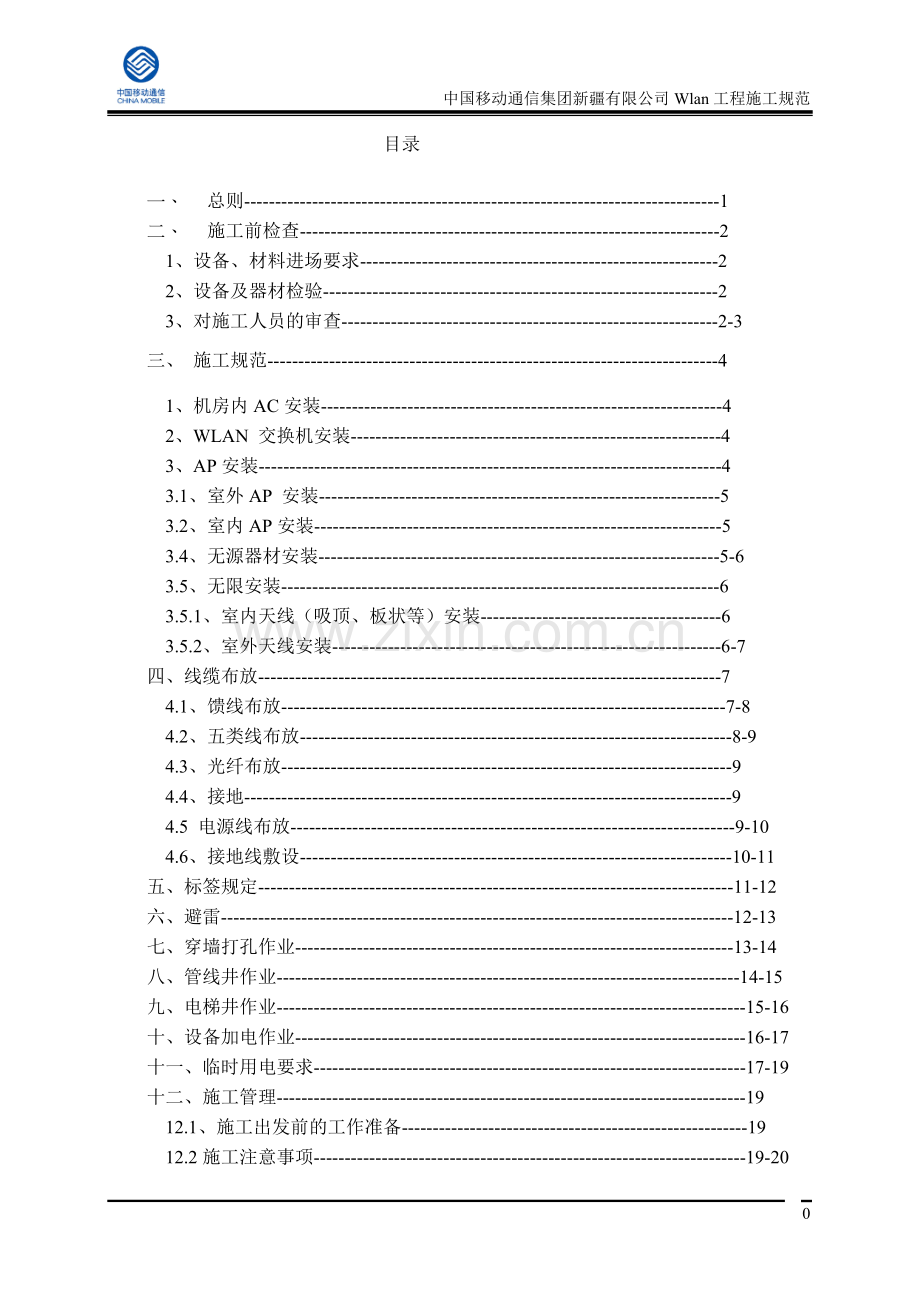

目录

一、 总则-----------------------------------------------------------------------------1
二、 施工前检查--------------------------------------------------------------------2
1、 设备、材料进场要求----------------------------------------------------------2
2、 设备及器材检验----------------------------------------------------------------2
3、 对施工人员的审查-------------------------------------------------------------2-3
三、 施工规范-------------------------------------------------------------------------4
1、机房内AC安装-----------------------------------------------------------------4
2、WLAN 交换机安装------------------------------------------------------------4
3、AP安装---------------------------------------------------------------------------4
3.1、室外AP 安装-----------------------------------------------------------------5
3.2、室内AP安装------------------------------------------------------------------5
3.4、无源器材安装-----------------------------------------------------------------5-6
3.5、无限安装-----------------------------------------------------------------------6
3.5.1、室内天线（吸顶、板状等）安装---------------------------------------6
3.5.2、室外天线安装---------------------------------------------------------------6-7
四、线缆布放---------------------------------------------------------------------------7
4.1、馈线布放------------------------------------------------------------------------7-8
4.2、五类线布放----------------------------------------------------------------------8-9
4.3、光纤布放-------------------------------------------------------------------------9
4.4、接地-------------------------------------------------------------------------------9
4.5 电源线布放------------------------------------------------------------------------9-10
4.6、接地线敷设----------------------------------------------------------------------10-11
五、标签规定-----------------------------------------------------------------------------11-12
六、避雷-----------------------------------------------------------------------------------12-13
七、穿墙打孔作业-----------------------------------------------------------------------13-14
八、管线井作业---------------------------------------------------------------------------14-15
九、电梯井作业----------------------------------------------------------------------------15-16
十、设备加电作业-------------------------------------------------------------------------16-17
十一、临时用电要求----------------------------------------------------------------------17-19
十二、施工管理----------------------------------------------------------------------------19
12.1、施工出发前的工作准备--------------------------------------------------------19
12.2施工注意事项----------------------------------------------------------------------19-20
12.3、施工单位需重点把握的关键环节----------------------------------------------20-21
12.4、监理单位需重点把握的关键环节----------------------------------------------21-22
12.5、环境卫生------------------------------------------------------------------------------22

1、总则
(1) 为了规范中国移动新疆公司WLAN工程实施，统一工程施工工作的技术标准和要求，特制定本规范。
(2) 施工所有的器材规格、质量要求等均应符合本规范、设计方案文件和合同的规定，工程施工中不准使用未经鉴定合格的器材。
(3) 施工过程中，如需修改设计方案或代用材料时，必须经设计单位和主管部门同意方可执行。
(4) 工程建设中，施工单位应该加强施工质量的检查工作，确保工程的施工质量。建设单位应依据本规范和工程设计要求，加强工程实施的监督工作。施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。
(5) 本规范未包括的特殊项目和指标要求，可依据工程设计文件的要求执行。当本规范与中国移动通信集团标准及规范或国家标准及规范有矛盾时，应以中国移动通信集团标准及规范和国家标准及规范为准。
2、施工前检查
2.1设备、材料进场要求
(1) 开工前施工单位必须与业主协商确定好施工现场专门存放设备及工程材料的库房。设备堆料不得占用楼道内的公共空间，封堵紧急出口。
(2) 容易磕碰到的材料、设备必须做合适的防护，对现场的房屋、地面、墙柱、门窗、设备等采取保护措施，如采用缓冲材料铺放在地面，在设备上用防水防尘材料进行遮盖等。
(3) 开箱时应使用专用工具，严禁用铁锤敲打，防止剧烈震动损坏箱内设备。在没有安装辅助设备的时候，禁止拆除设备外包装，避免由于提前拆开外包装，造成损坏及受潮等。
2.2设备及器材检验
开工前监理单位和施工单位的代表应对已到达施工现场的设备和主要器材的规格型号及数量共同进行清点和外观检查，应符合下列要求：
(1) 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。
(2) 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。
(3) 主要器材的电气性能应进行抽样测试，其性能指标应符合入网技术要求。
(4) 工程建设中不得使用不合格的设备和器材。当器材型号不符合原工程设计要求而需作较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。
(5) 当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
(6) 走线槽必须采购80×40、壁厚为1.2mm-1.5mm的国标品牌PVC走线槽。
(7) 网线和水晶头必须选用双屏蔽国标品牌（安普、IBMNET、TP-LINK品牌）。
(8) 交流供电电源线采用线径为3×4 mm²的国标电缆（特变电工、百商、中立品牌）。
(9) 光缆芯数要求24D,光缆型号: 652D层绞式架空光缆钢带铠装（GYTS 24B1.3）
(推荐厂家:1.江苏长飞光纤光缆有限公司2. 北京康宁光缆有限公司 3.杭州富通通信技术股份有限公司 ),分纤箱型号:48D/72D(推荐厂家:广东天乐通信设备有限公司 ) 。
(10) 当设备和器材的规格型号及数量符合设计和规范要求，出具《设备材料进场报验表》
2.3对施工人员的审查
(1) 施工作业必须由经验丰富，技术过硬的工程督导（项目经理）带队，工程督导（项目经理）应具备一定的对外协调能力，能够处理好与业主的关系。
(2) 作业人员必须熟悉现场环境和施工安全要求，尊重业主的意见，未经业主同意，不得随意使用业主物品。
(3) 必须配备足够的作业人员，并设立专职人员进行作业指挥，设立现场安全员，所有作业人员必须经过专业培训并取得“登高作业证”、“电工证”等专业技术证件，严禁无证上岗。
(4) 施工单位必须为作业人员配备安全帽、安全带、工作服、绝缘鞋、绝缘手套、护目镜、口罩等劳保物品。

23

3、施工规范
3.1机房内AC安装
3.1.1 AC安装位置应符合工程设计要求。如有设备的安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续。
3.1.2 安装AC机架应垂直，允许垂直偏差≤1.0‰。
3.1.3 同一列机架的AC面板应在同一平面上，相邻机架的缝隙应小于等于3mm。
3.1.4 AC机架的防震加固必须符合YD5059-98《通信设备安装抗震设计规范》和工程设计要求。
3.1.5 AC设备上的各种零件、部件及有关标志正确、清晰、齐全。
3.1.6 所有外部电缆连接要求连接良好，不能有松动现象。
3.2 WLAN交换机的安装
3.2.1 交换机安装位置应符合工程设计要求，应便于光纤、电源线、网线的布线；安装高度一般不低于1.4米，应便于通风、散热、维护和调测。如安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续。
3.2.2 交换机机箱安装应平正，并与室内整体环境相协调；固定必须采用膨胀螺丝，并且固定设备的膨胀螺丝必须齐全，设备安装稳固。
3.2.3 交换机机箱开槽侧面板应置于下方，密封侧面板朝上，采用下走线方式。
3.2.4 交换机应使用规定配件牢固安装在机箱内预留位置。
3.3 AP的安装
AP设备安装位置选择应遵循如下原则：
Ø 安装位置必须保证无其它强电、强磁和强腐蚀性设备的干扰
Ø 安装场所应干燥、防尘、且通风良好，严禁将设备安装在顶棚、水房、厕所等此类地点
Ø 安装位置便于馈线、电源线、网线的布线
Ø AP安装在室内的位置不得放置易燃品，室内的温度、湿度不能超过AP工作温度、湿度的要求范围
Ø AP的安装位置必须要便于日后的维护和更换，距离地面的高度不应小于1.5米。固定必须采用膨胀螺丝，并且固定设备的膨胀螺丝必须齐全，设备安装稳固。
Ø 总体上，AP设备上的各种零件、部件及有关标志应正确、清晰、齐全。AP设备安装位置必须符合工程设计要求，如安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续。
3.3.1室外AP安装
3.3.1.1 室外AP设备必须牢固安装在支撑架上,其高度和位置符合设计方案的规定。
3.3.1.2 室外AP设备与馈线之间接头处应采取防水措施。
3.3.1.3 AP设备如放置于防水箱内，箱体要保持通风以利于设备的散热；机箱的安装应便于工程施工和运行维护，且不影响设备或设施的正常功能。
3.3.1.4 AP的各类支撑件应牢固，铁杆要垂直，横杆要水平，所有铁件材料都喷防锈漆等做防氧化处理。
3.3.1.5 安装在楼顶屋面的AP，安装位置应选择无日光直晒或直晒时间较短的位置，进入防水箱的全部线缆需做滴水弯，或采用下走线方式。
3.3.1.6 AP相关的五类线、电源线、接地线必须根据设计要求穿铁管或PVC管后布放，可靠地固定在楼顶屋面或墙面，不允许出现交叉和空中飞线的现象
3.3.1.7 室外馈线接地必须接在大楼防雷地网上。
3. 3.2室内AP安装
3.3.2.1 若AP为挂墙式，必须牢固地安装在墙上，保证AP垂直美观，并且不破坏室内整体环境。
3.3.2.2 若AP安装在弱电井内，则需做好防尘、防水等安全措施，并保证AP垂直、水平。
3.3.2.3 若AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接摆放在天花板上面。
3.3.2.4 如AP安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，AP至少离开此类干扰源3～5米。
3.3.2.5 放装型AP的安装位置应符合设计方案的要求，应尽量安装在天花吊顶下无无直接遮挡物的开阔位置，其自带的天线主瓣方向正对目标覆盖区。
3.3.2.6 安装在侧墙上的放装型AP，其天线应与侧墙夹角45°，同时与屋顶面夹角45°。安装在屋顶面上的放装型AP，其天线应垂直向下。
3.3.2.7 施工单位在开通AP时，应按设计方案要求将AP的命名、MAC地址按附表10、11做好实际安装记录，最后由网优部门在AC侧统一调整数据。
3.3.2.8 严禁AP堆叠安装，放装型AP设备之间保持5米以上的安装距离。
3.4无源器件安装
3.4.1 无源器件安装位置、器件型号必须符合设计要求。
3.4.2 功分器、耦合器、电桥等无源器件必须用扎带、固定件扎牢，不能悬空放置。合路器必须使用膨胀螺丝固定。
3.4.3 器件严禁接触液体，并防止端口进入灰尘。射频器件空置端口必须匹配负载。
3.4.4 室外分布所有埋入地下的元器件全部做三层防水处理（胶带、胶泥），最后再用防水硅胶进行一次涂抹。
3.5 天线的安装
3.5.1室内天线（吸顶、板状等）安装
3.5.1.1 天线安装位置、型号必须符合工程设计要求，并检查天线工作频段与AP工作模式要求的频段相符。
3.5.1.2 天线安装时应戴干净手套操作，保证天线的清洁干净。
3.5.1.3 挂墙式天线安装必须牢固可靠，并保证天线垂直美观，不破坏室内整体环境。
3.5.1.4 吸顶式天线安装必须牢固、可靠。安装在天花板下时，应不破坏室内整体环境；安装在天花板吊顶内时，应与吊顶内的射频馈线连接良好，牢固固定，并预留维护口。
3.5.1.5 吸顶天线不允许与金属天花板吊顶直接接触，需要与金属天花板吊顶接触安装时，接触面间必须加绝缘垫片。
3.5.1.6 天线安装位置尽量远离附近的金属体、建筑横梁、立柱，其正下（前）方不能有块状金属物，以减少信号的反射及阻挡。
3.5.1.7 需要支架的天线，支架需牢固固定，并做到布局合理美观。
3.5.2室外天线安装
3.5.2.1 室外天线必须牢固安装在支撑架上,其高度和位置符合设计方案的规定。
3.5.2.2 室外天线与馈线之间接头处应采取防水措施。
3.5.2.3 天线的各类支撑件应牢固，铁杆要垂直，横杆要水平，所有铁件材料都喷防锈漆等做防氧化处理。
3.5.2.4 安装在楼顶屋面的天线，安装位置应选择无日光直晒或直晒时间较短的位置，进入防水箱的全部线缆需做滴水弯，或采用下走线方式。
3.5.2.5 室外天线安装的方位角和俯仰角应符合设计方案要求。
3.5.2.6 小区分布伪装天线安装与小区整体布局协调一致，安装符合相关规范要求。
3.5.2.7 伪装天线底座应由伪装天线安装单位负责施工，底座中必须穿两根φ63PE管，以便电源线与信号线分开。
3.5.2.8 高杆灯底座要求，水泥底座为长方体，长×宽×深=500mm×500mm×800mm（包含路面以上露出100mm）。
3.5.2.9 草坪灯底座要求，水泥底座为长方体，长×宽×深=400mm×400mm×600mm（包含路面以上露出100mm）。
3.5.2.10 蘑菇灯底座要求，水泥底座为正方体，长×宽×深=400mm×400mm×400mm（包含路面以上露出100mm）。
3.5.2.11 水泥底座全部用P.O32.5级水泥灌筑，装上天线后不得有晃动现象，底座内或旁边需要保证足够的维护空间。
3.5.2.12 底座内要求做防水处理，防止元器件及接头进水。
4线缆布放
4.1 馈线布放
4.1.1 布放馈线的规格、路由和位置必须符合设计要求。
4.1.2 馈线布放要求整齐、美观，不得有交叉、扭曲、裂损现象；馈线弯曲半径不能超过允许范围。1/2″馈线弯曲半径≥70mm，7/8″馈线弯曲半径≥120mm
4.1.3 馈线与跳线接头要接触良好，并作防水处理；室内馈线接头要用胶带从馈线接头向馈线方向缠绕。
4.1.4 若主设备安装在室内，从馈线进室内之前，要求有一个“滴水弯”。
4.1.5 馈线要用扎带、卡码或走线梯、馈线夹牢固固定。严禁馈线沿建筑物避雷线捆扎。
4.1.6 馈线不允许与强电高压管道、消防管道、风管或水暧管道一起布放走线，确保无强电、强磁的干扰。
4.1.7 馈线应尽量在线井和天花中布放，并用扎带进行牢固固定。不能在线井和天花中布放的馈线，必须套用PVC走线槽。要求所有走线槽布放整齐、美观，切割走线槽时切口要垂直整齐，其转弯处要使用转弯接头连接、端口要使用扣件封闭，严禁使用工程剩余材料拼凑布放。
4.1.8 走线槽宜靠墙或天面布放，走线槽不允许用射钉固定，必须用直径6～8mm膨胀螺栓（膨胀塞）固定；横向要求每60cm一处固定，竖向要求每100cm一处固定。若走线槽无法靠墙布放（如地下停车场，建筑避难层），馈线走线使用万用角铁做馈线吊架，吊杆间距1.5m。
4.1.9 馈线进出口的墙孔应用防水、阻燃的材料进行密封。
4.1.10馈线接头与主设备、天线、耦合器、功分器连接时，必须连接可靠，接头进丝顺畅，防水密封措施良好，所有馈线接头无短路、开路现象。距离馈线接头必须保持50mm长的馈线为直出，方可转弯。
4.1..11馈线水平走线每隔1米/1.5米左右用扎带或馈线夹固定扎牢；垂直走线每隔0.8米/1米左右用扎带或馈线夹固定，扎带扎线方向一致并应平根修剪。

≤1/2″线径
＞1/2″线径
平布放时
≤1.0m
≤1.5m
直布放时
≤0.8m
≤1.0m

4.1..12馈线尽量避免与电源线平行铺设，如果需平行铺设，应满足隔离要求。
条 件
最小净距（mm）
馈线与电力电缆平行铺设
130
有一方在接地的金属槽道或钢管中
70
双方都在接地的金属槽道或钢管中
注
注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。

4.2五类线布放
4.2.1 五类线必须按照设计方案的要求合理布放。布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。
4.2.2 五类线缆终接后，应有余量。交接间、设备间对绞电缆预留长度为0.5～1.5米；有特殊要求的应按设计要求预留长度。
4.2.3 对于不能在弱电井、走线井、吊顶内布放的五类线，应考虑安装在线槽内或套用PVC管。线槽或PVC管应尽可能靠墙布放并牢固固定。不允许有交叉和空中飞线的现象。
4.2.4 五类线终接应符合设计和施工操作规程，终接前必须核对缆线标示内容是否正确，缆线中间不允许有接头，终接处必须牢固、接触良好，对绞电缆与插接件应认准线号、线位色标，不得颠倒和错接。
4.2.5 尽量避免五类线与电源线平行铺设，如果需平行铺设，应满足隔离要求。
条 件
最小净距（mm）
对绞电缆与电力电缆平行铺设
130
有一方在接地的金属槽道或钢管中
70
双方都在接地的金属槽道或钢管中
注

注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。
4.2.6 RJ45接头遵循EIA／TIA 568B的标准来制作。线对按1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕的颜色顺序排列。

4.2.7 网线长度最长不超过70米。
4.3光纤布放
4.3.1 光纤的布放必须符合设计方案的要求，且应整齐、美观，不得有扭曲、空中飞线等情况。
4.3.2 当光纤需要弯曲布放时，要求弯曲角保持圆滑，并符合相应曲率要求。
4.3.3 光纤上应无重物或其他重型线缆叠压。
4.3.4 未用尾纤光接头应加保护套。
4.3.5 尾纤预留长度不低于1米。
4.4接地
4.4.1 馈线接地每条应用16 mm²的接地线，并要求接地线的弯曲角度大于90 度，曲率半径大于130毫米。
4.4.2 接地排必须使用紫铜排，水平安装于主机左下方或右下方，接地排用膨胀螺栓牢固地固定在墙上。
4.4.3 母地线使用25mm²的铜芯橡皮线，子地线使用16mm²铜芯橡皮线。
4.4.4 对于干线放大器、光纤、有源分布系统的主设备必须接地，用16 mm²的接地线与主地排连接。
4.4.5 天线支撑件等室外设施都要求接地，并且接地电阻不大于5欧姆。
4.4.6 主机保护接地、馈线、天线支撑件的接地点应分开，并要求接触良好，不得有松动现象。
4.4.7 所有接地线应用卡码或扎带固定，间距为0.3米。
4.4.8 施主天馈线的防雷接地必须接在大楼的防雷地线上。
4.4.9 设备保护地线、工作地线必须接在大楼的主地线上。
4.5电源线布放
4.5.1 中心机房电源应连接到空气开关，并外接五孔插座一个，用于维护测试。
4.5.2 电源线:主机火线、零线相对应，不能反接。进机架电源线不能和其他电缆捆扎在一起。
4.5.3 电缆要求接触良好,不能有松动现象。
4.5.4 交流电压输入要稳定并允许波动范围为198 V～242V。
4.5.5 交流供电根据实际情况选用3×4 mm²的供电电缆。
4.5.6 电源线要求套PVC管，并正确注明标签。特别是室外伪装天线内为路灯供电的电源线必须套PVC管，确保其不漏电。
4.5.7 (1) 电源线的敷设路由及截面应符合设计规定，直流电源线和交流电源线宜分开敷设，避免绑在同一线束内。
(2) 敷设电源线应平直、整齐、不得有急剧弯曲和凹凸不平现象；电源线转弯时，弯曲半径应符合相应技术标准。
(3) 电源线的布放在同一平面上可采用并联复接的方式走线。
(4) 机房的每路直流馈电线连同所接的列内电源线和机架引入线两端腾空时，用500V兆欧表测试芯线间和芯线与地间的绝缘电阻应不小于1M欧。
(5) 电源线根据设计要求穿镀锌管或PVC管后布放，镀锌管和PVC管的质量和规格应符合设计规定，管口应光滑，管内清洁、干燥，接头紧密，不得使用螺丝接头，穿入管内的电源线不得有接头。
(6) 电源线与设备连接应可靠牢固，电气性能良好。
(7) 电源插座的两芯和三芯插孔内部必须事先连接完后才可实际安装。
(8) 电源插座必须牢固固定，如需使用电源插板，电源插板需放置于不易触摸到的安全位置。
(9) 电源线与同轴电缆平等敷设时，隔离要求参照五类线与电源平行敷设的隔离要求执行。
4.6 接地线敷设
(1) 机房接地线的布放路由及布放位置应符合施工图的规定。接地线的规格应符合设计要求。
(2) 机房接地母线的布放应符合工程设计要求。
(3) 机房接地母线宜用紫铜带或铜编织带，每隔1米左右和电缆走道固定一处。
(4) 接地母线和设备机壳之间的保护地线宜采用16mm2左右的多股铜芯线（或紫铜带）连接。
(5) 当接线端子与线料为不同材料时，其接触面应涂防氧化剂。
(6) 接地线应连接至大楼综合接地排，走线槽已经与综合接地排相连的，可连接至走线槽。
(7) 电源地线和保护地线与交流中性线应分开敷设，不能相碰，更不能合用。交流中性线应在电力室单独接地。
4.7走线管布放
(1) 对于不在机房、线井和天花吊顶中布放的线缆，应套用PVC走线管。要求所有走线管布放整齐、美观，其转弯处要使用转弯接头连接。
(2) 走线管应尽可能靠墙布放，并用线码或万用角铁进行牢固固定，其固定间距应能保证走线不出现交叉和空中飞线的现象。
(3) 若走线管无法靠墙布放（如地下停车场），多种线缆走线管可一起走线，并用扎带将其固定。
(4) 走线管进出口的墙孔应用防水、阻燃的材料进行密封。

5 标签规定
5.1 地区命名规定：
新 疆
乌鲁木齐
WL
克拉玛依
KLM
石河子
SHZ
昌吉
CHJ
吐鲁番
TLF
库尔勒
KEL
阿克苏
AKS
喀什
KSH
博乐
BEL
阿图什
ATS
伊犁
YIL
哈密
HAM
奎屯
KUT
阿勒泰
ALT
塔城
TAC
和田
HET

3.10.2 AC标签命名规定：
AC命名以乌鲁木齐各厂家为例：
京信：XJWL-PA-WLAN-AC01-JX
华三：XJWL-PA-WLAN-AC01-HS
国人：XJWL-PA-WLAN-AC01-GR
中太：XJWL-PA-WLAN-AC01-ZT
中兴：XJWL-PA-WLAN-AC01-ZX
东方信联：XJWL-PA-WLAN-AC01-DF
（其中XJ..后+地区名,AC01.AC02…..AC0n,
AC后加厂家名，上面已列出，各厂家命名时只需修改地区名与AC数。）
3.10.3 AP标签命名规定：
AP命名以乌鲁木齐各厂家为例：
京信：XJWL-WLAN-AP-CJDX2#3F02-JX
华三：XJWL-WLAN-AP- CJDX2#3F02-HS
国人：XJWL-WLAN-AP- CJDX2#3F02-GR
中太：XJWL-WLAN-AP- CJDX2#3F02-ZT
中兴：XJWL-WLAN-AP- CJDX2#3F02-ZX
东方信联：XJWL-WLAN-AP- CJDX2#3F02-DF
其中CJDX2#3F02表示：财经大学2号楼3层第2个AP，地点用四个大写字母表示；几号楼与层数及AP数需写明确。
MAC地址记录：AP命名完毕后，需记录每AP对应的MAC地址信息。
3.10.4 POE交换机标签命名规定：
POE交换机命名以乌鲁木齐各厂家为例：
中兴：XJWL-WLAN-POE- CJDX2#3F01-ZX
其中CJDX2#3F01表示：财经大学2号楼安装在3层第1个POE交换机，地点用四个大写字母表示；几号楼与POE安装层数及POE数需写明确。
3.10.5 汇聚交换机标签命名规定：
汇聚交换机命名以乌鲁木齐各厂家为例：
中兴：XJWL-WLAN-HJ- CJDX2#3F01-ZX
其中CJDX2#3F01表示：财经大学2号楼3层第1个汇聚交换机，地点用四个大写字母表示；几号楼与汇聚交换机安装层数及汇聚交换机数需写明确。
3.10.6光缆及馈线、五类线标签说明：
光缆及馈线、五类线标签需标明两端连接设备名称，有端口的需标明端口名称，例如：AP- CJDX2#3F01- POE- CJDX2#3F01-05（05指POE交换机端口号）；
POE- CJDX2#3F01- HJ- CJDX2#3F01-03（03指汇聚交换机端口）
6 避雷
6.1 抱杆避雷针要求直径12-14 mm，长度为60-80cm，电气性能良好，接地良好。
6.2 室外AP都应在避雷针的45度保护角之内。
6.3 室外天馈系统：当馈线小于40米时，天馈线金属外护套应在上、中、下和机房入口处两点接地；当馈线超过40米时，应在中间增加一处接地；每增加20米，加一处接地；机房入口处的接地线接在室外地排上。
6.4 室内天馈系统：馈线进入基站后与设备连接之间要装避雷器，并要与地网相连。
6.5 所有设施的安装不能破坏屋顶防水层。
7 穿墙打孔作业
7.1 若需对原建筑结构作改动时必须征得原建筑设计部门审核批准，并制定加固补救措施；改动特殊部位或承重部位的，必须按有关规定办理。在进行屋面楼板开凿前，必须事先与业主进行沟通，将有关原因、可能出现的后果及后续的防护措施向业主进行详细叙述，征得业主同意后，方可进行后续施工。
7.2 根据设计方案，对房屋结构、墙体内走线以及作业点周边的设备进行核查、复勘，对打孔和开凿位置划线圈定，并做好详细记录。项目负责人召集所有作业人员报到确认，明确作业方案和现场纪律。
7.3 所有施工作业人员按规定配备安全帽、安全带、工作服、绝缘鞋、绝缘手套、护目镜、口罩等防护用品并正确穿着。
7.4 准备遮挡材料、防水阻燃材料、封胶等，确保进场设备如冲击钻、吸尘器和人字梯等安全可靠。
7.5 了解周围设备分布、建筑物结构、居民作息等情况，对作业产生的噪声、灰尘和坠落，导致人员伤亡、物业结构受损、设备被破坏和干扰周边群众生活作息的情况进行识别和警示。开凿外墙孔时，必须对在室外材料、机具、垃圾等可能坠落的范围进行警示、围闭。
7.6 作业现场视情况设置安全标识、隔离带、防护栏、警示标志等，指定专人看守，避免物体坠落伤人。摆放以下标识：
当心落物
当心伤手
必须戴防护眼镜

7.7 在已安装有设备的环境下作业，必须预估灰尘可能会散落的范围，并在灰尘散落范围内，采用塑料、布料、纸料等进行设备的防尘遮挡。
7.8 开凿墙孔、屋面打钻、开凿的施工中，应注意做好对业主房屋结构、外墙装修层、屋面防水层的保护，对有不慎造成的损坏，必须做好修复。
7.9 用冲击钻打孔时必需一人手拿吸尘器，一人手拿冲击钻，把吸尘器的口对准钻口，尽量减少灰尘排放量。
7.10 使用手持电动工具时，操作者持握要稳、要牢、用力均匀，不得用力过猛或斜偏使用。如发现异常时应立即切断电源，查明原因，排除隐患后，方可继续操作。
7.11 打孔作业的起止时间，必须严格按照业主要求执行，严禁高噪扰民。
7.12 在作业过程中若发现有杂物，特别是导电的金属碎片遗落，或遇硬物阻挡，必须立即停工，以防断电、触电、水漫等事故发生。同时报现场监理和安全员，待确认安全后继续实施。
7.13 打孔应一次性打好, 不得在安装时随意增加孔位, 避免因错误操作产生事故或破坏业主室内环境。
7.14 作业完成后，立即用吸尘器清理灰尘，打扫卫生。
7.15 地面上不用或暂时不用的孔洞，一律用防水阻燃材料堵塞封好，防止渗漏和小动物进入，导致异常的发生。
7.16 打孔洞作业及穿管线作业完成后，必须用防水阻燃材料堵塞封好。
8管线井作业
8.1 根据设计文件确定线路布放位置和固定方法；知会相关物业单位。项目负责人召集所有作业人员报到确认，明确作业内容和工序，宣布作业纪律及相关注意事项，强调着装、工序、防护装备要求。
8.2 准备充足的施工工具/机械/仪表，确认各种工作用具和照明器具完好可靠，采用绳索捆绑等做好工器具的防坠落措施。
8.3 核查管线井已有布线的情况，了解管线井通风、高温、有害有毒气体排放等情况，对损伤预埋管线路或高温、中毒可能导致人员伤亡、触电事故等现场风险点进行识别、警示。
8.4 区域划分、围闭：出入口设置警示标志，指定专人看护。
必须系安全带
必须戴安全帽

8.5 作业人员进入管线井前，必须对管线井进行毒气测试，并保持良好的通风。
8.6 作业人员进入管线井后，必须确认作业的周边环境，观察周围或附近有无电力线、电力设备或其他影响作业的障碍物等情况。作业点附近有其他线缆时，必须辩明清楚该线的使用性质。
8.7 管线井中敷设有工作的高压电力电缆，应该让拥有高压电力电缆的单位或电力公司指出电缆的位置和估计可能的危险。
8.8 在管线井及周围严禁明火。
8.9 管线井内布放馈线，应将馈线放入走线槽内，在没有走线槽的情况下必须用U型卡固定牢固。
8.10 不幸发生中毒、窒息意外，必须再次探明管线井内的空气情况、通风情况后进行下一步的抢救，避免发生人员伤亡二次事故。
9 电梯井作业
9.1 根据设计文件确定固定位置和方法，合理安排作业时间，避免在人流高峰期作业。项目负责人召集所有作业人员报到确认，明确作业内容和工序，宣布作业纪律及相关注意事项，强调着装、工序、防护装备要求。
9.2 准备充足的施工工具/机械/仪表，确认各种工作用具和照明器具完好可靠，采用绳索捆绑等做好工器具的防坠落措施。
9.3 核查电梯井情况，对可能导致人员、设备或工器具高空坠落等风险点进行识别、警示。
9.4 在电梯的首层和施工层做好围闭、设置警示标志，指定专人看护。
必须系安全带
必须戴安全帽

9.5 作业前必须联系专业电梯管理人员，严禁没有经过电梯操作培训的人员进行电梯控制。
9.6 先确认各层电梯门关闭情况，保证各层电梯门关闭完好；再确认电梯已经停留在施工层；然后把电梯内照明灯打开，把电梯的开关扳到“检修”状态。
9.7 在电梯首层与施工层做好警示，指定专人看护。

9.8 作业人员进入电梯时注意不要踩到电梯控制器。
9.9 在电梯井内进行打孔、馈线布放以及天线安装等作业时，必须选择井道内无阻挡的墙壁进行，避免阻挡电梯运行和破坏原有线路和设备。
9.10 电梯内打孔固定馈线时，走线必须垂直，竖直方向每隔0.8米打挂钩固定，馈线布放由上到下并用扎带固定在挂钩上。
9.11 作业完成后，由专业电梯管理人员检查电梯完好无故障后回收警示牌，方可离开现场。
10 设备加电作业
10.1 根据设计文件核对
