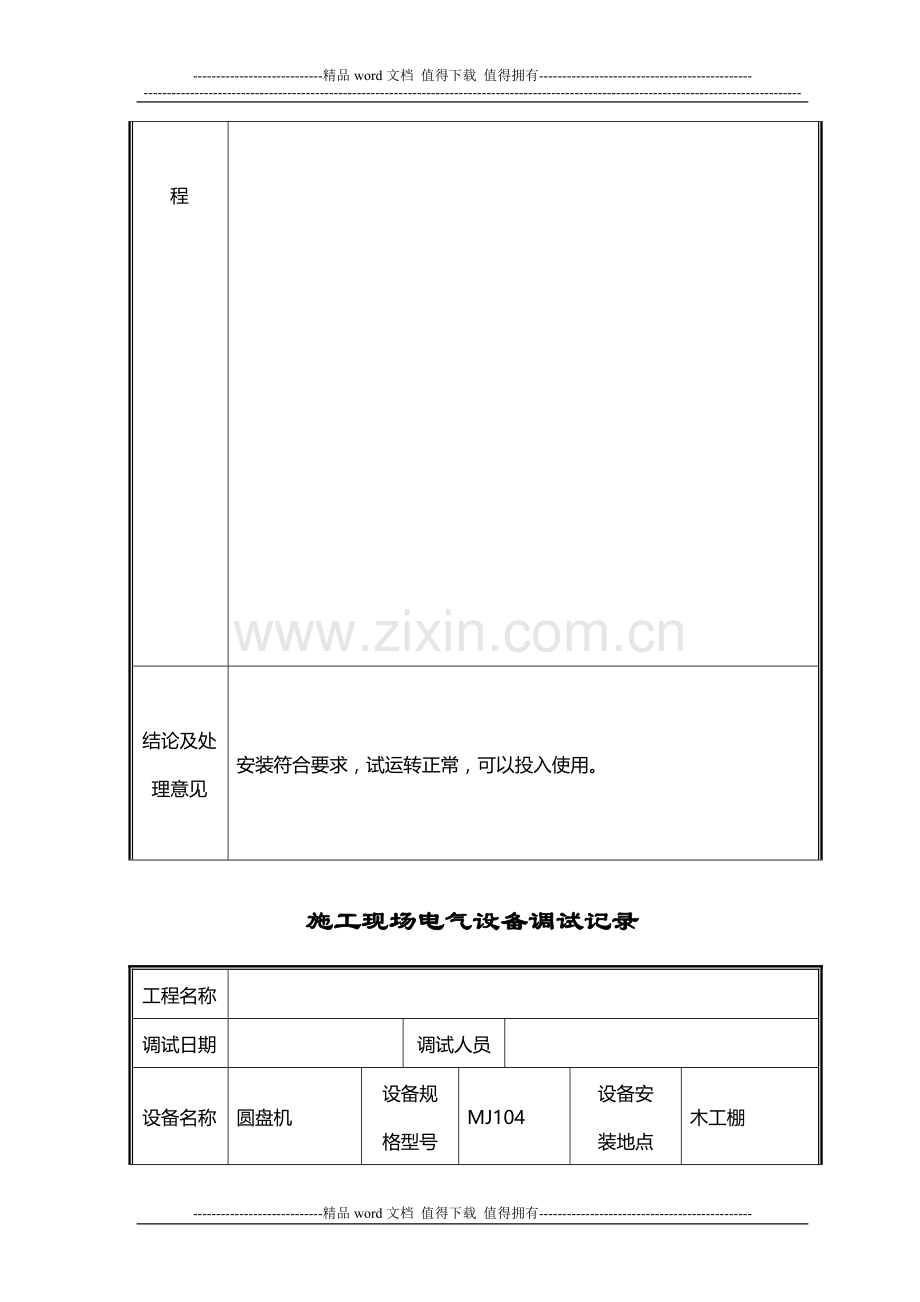

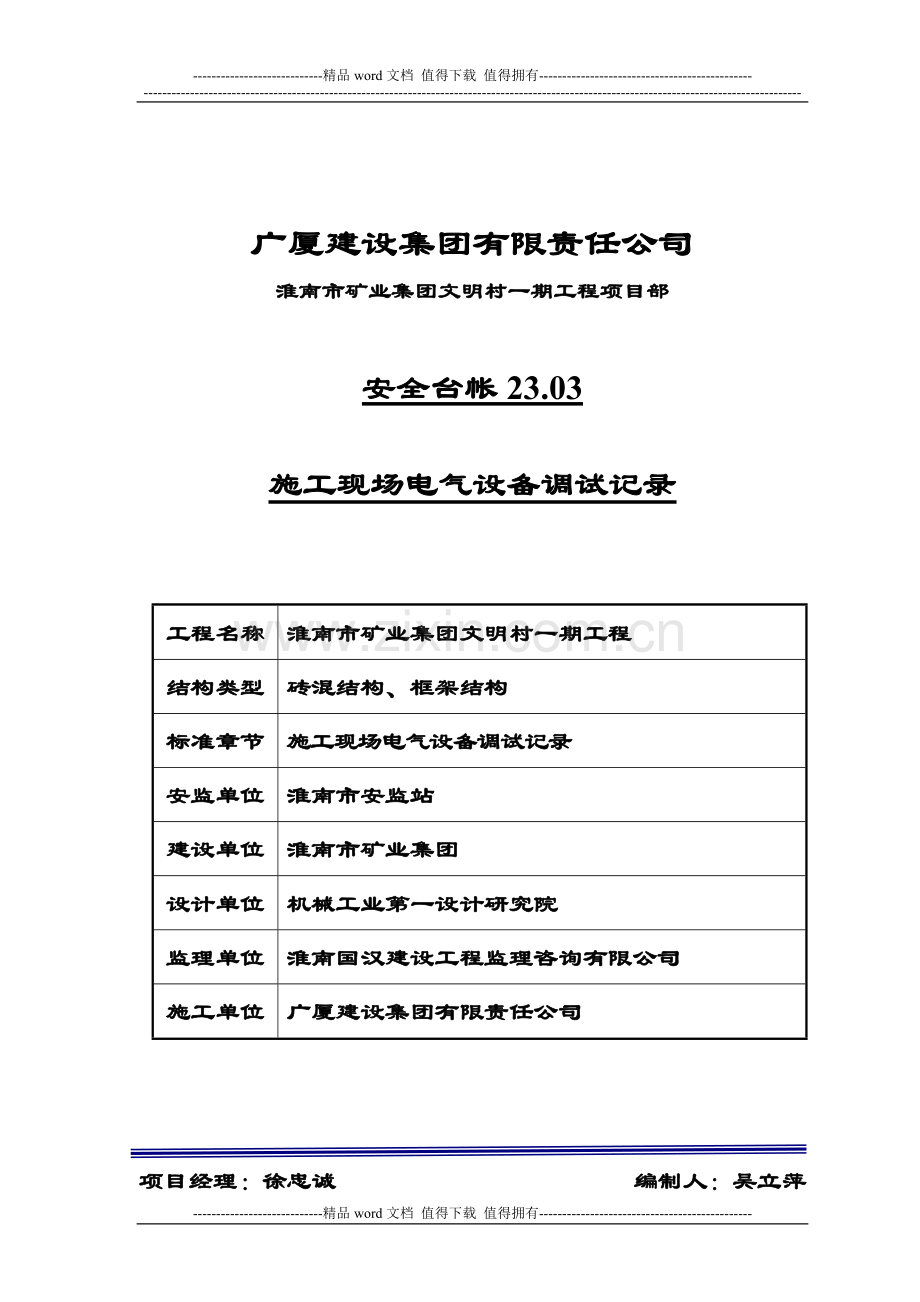

----------------------------精品word文档值得下载值得拥有---------------------------------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 广厦建设集团有限责任公司淮南市矿业集团文明村一期工程项目部安全台帐23.03 施工现场电气设备调试记录工程名称淮南市矿业集团文明村一期工程结构类型砖混结构、框架结构标准章节施工现场电气设备调试记录安监单位淮南市安监站建设单位淮南市矿业集团设计单位机械工业第一设计研究院监理单位淮南国汉建设工程监理咨询有限公司施工单位广厦建设集团有限责任公司项目经理：徐忠诚编制人：吴立萍施工现场电气设备调试记录工程名称调试日期调试人员设备名称圆盘机设备规格型号 MJ104 设备安装地点木工棚主要调试过程 1、测试木工棚配电箱（三级箱）至圆盘机开关箱线路绝缘电阻最小值是AC间为360MΩ，满足要求。 2、测试圆盘机电动机绝缘性能，最小值是350MΩ，满足要求。 3、测试圆盘机漏电保护器性能，A相15mA/10ms；B相15mA/10ms；C相15mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.2Ω，开关箱重复接地电阻0.8Ω。 6、开关箱至圆盘机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。施工现场电气设备调试记录工程名称调试日期调试人员设备名称圆盘机设备规格型号 MJ104 设备安装地点木工棚主要调试过程 1、测试木工棚配电箱（三级箱）至圆盘机开关箱线路绝缘电阻最小值是AC间为350MΩ，满足要求。 2、测试圆盘机电动机绝缘性能，最小值是350MΩ，满足要求。 3、测试圆盘机漏电保护器性能，A相15mA/10ms；B相15mA/10ms；C相15mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.1Ω，开关箱重复接地电阻0.9Ω。 6、开关箱至圆盘机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称切断机设备规格型号 GJ5-40 设备安装地点钢筋棚主要调试过程 1、测试钢筋棚配电箱（三级箱）至切断机开关箱线路绝缘电阻最小值是AC间为360MΩ，满足要求。 2、测试切断机电动机绝缘性能，最小值是370MΩ，满足要求。 3、测试切断机漏电保护器性能，A相30mA/10ms；B相28mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.1Ω，开关箱重复接地电阻0.9Ω。 6、开关箱至切断机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称弯曲机设备规格型号 GJ7-40 设备安装地点钢筋棚主要调试过程 1、测试钢筋棚配电箱（三级箱）至弯曲机开关箱线路绝缘电阻最小值是A地间为360MΩ，满足要求。 2、测试弯曲机电动机绝缘性能，最小值是360MΩ，满足要求。 3、测试弯曲机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.1Ω，开关箱重复接地电阻0.9Ω。 6、开关箱至弯曲机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称弯曲机设备规格型号 GJ7-40 设备安装地点钢筋棚主要调试过程 1、测试钢筋棚配电箱（三级箱）至弯曲机开关箱线路绝缘电阻最小值是C0间为350MΩ，满足要求。 2、测试弯曲机电动机绝缘性能，最小值是360MΩ，满足要求。 3、测试弯曲机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.4Ω，开关箱重复接地电阻1.2Ω。 6、开关箱至弯曲机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称弯曲机设备规格型号 GJ7-40 设备安装地点钢筋棚主要调试过程 1、测试钢筋棚配电箱（三级箱）至弯曲机开关箱线路绝缘电阻最小值是C地间为360MΩ，满足要求。 2、测试弯曲机电动机绝缘性能，最小值是350MΩ，满足要求。 3、测试弯曲机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 4、合闸后无异常现象，试运转正常。 5、配电箱重复接地电阻1.2Ω，开关箱重复接地电阻1.5Ω。 6、开关箱至弯曲机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称对焊机设备规格型号 VN-100 设备安装地点钢筋棚主要调试过程 1、测试对焊机开关箱线路绝缘电阻最小值是AB间为350MΩ，满足要求。 2、测试对焊机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.2Ω。 5、开关箱至对焊机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称调直机设备规格型号 GT4/14 设备安装地点钢筋调直区主要调试过程 1、测试调直机开关箱线路绝缘电阻最小值是B地间为360MΩ，满足要求。 2、测试调直机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.4Ω。 5、开关箱至调直机的距离≤3m。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称塔吊设备规格型号设备安装地点主要调试过程 1、测试26#塔吊开关箱线路绝缘电阻最小值是A地间为360MΩ，满足要求。 2、测试26#塔吊漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.4Ω，塔吊防雷接地电阻1.2Ω。结论及处理意见安装符合要求，试运转正常，待淮南市安监站机械处检测合格后可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称塔吊设备规格型号设备安装地点主要调试过程 1、测试29#塔吊开关箱线路绝缘电阻最小值是BC间为360MΩ，满足要求。 2、测试29#塔吊漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.4Ω，塔吊防雷接地电阻1.2Ω。结论及处理意见安装符合要求，试运转正常，待淮南市安监站机械处检测合格后可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称搅拌机设备规格型号设备安装地点主要调试过程 1、测试搅拌机开关箱线路绝缘电阻最小值是BC间为360MΩ，满足要求。 2、测试搅拌机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.1Ω，搅拌机保护接地电阻1.2Ω。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称搅拌机设备规格型号设备安装地点主要调试过程 1、测试搅拌机开关箱线路绝缘电阻最小值是B0间为350MΩ，满足要求。 2、测试搅拌机漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.0Ω，搅拌机保护接地电阻1.1Ω。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称井架设备规格型号设备安装地点主要调试过程 1、测试8-2#井架开关箱线路绝缘电阻最小值是AC间为370MΩ，满足要求。 2、测试8-2#井架漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.2Ω，井架防雷接地电阻1.4Ω。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期施工现场电气设备调试记录工程名称调试日期调试人员设备名称井架设备规格型号设备安装地点主要调试过程 1、测试8-1#井架开关箱线路绝缘电阻最小值是A地间为360MΩ，满足要求。 2、测试8-1#井架漏电保护器性能，A相30mA/10ms；B相30mA/10ms；C相30mA/10ms。试验按钮动作灵敏。 3、合闸后无异常现象，试运转正常。 4、开关箱重复接地电阻1.5Ω，井架防雷接地电阻1.0Ω。结论及处理意见安装符合要求，试运转正常，可以投入使用。填表人调试人员签字验收人验收日期 ----------------------------精品word文档值得下载值得拥有----------------------------------------------
