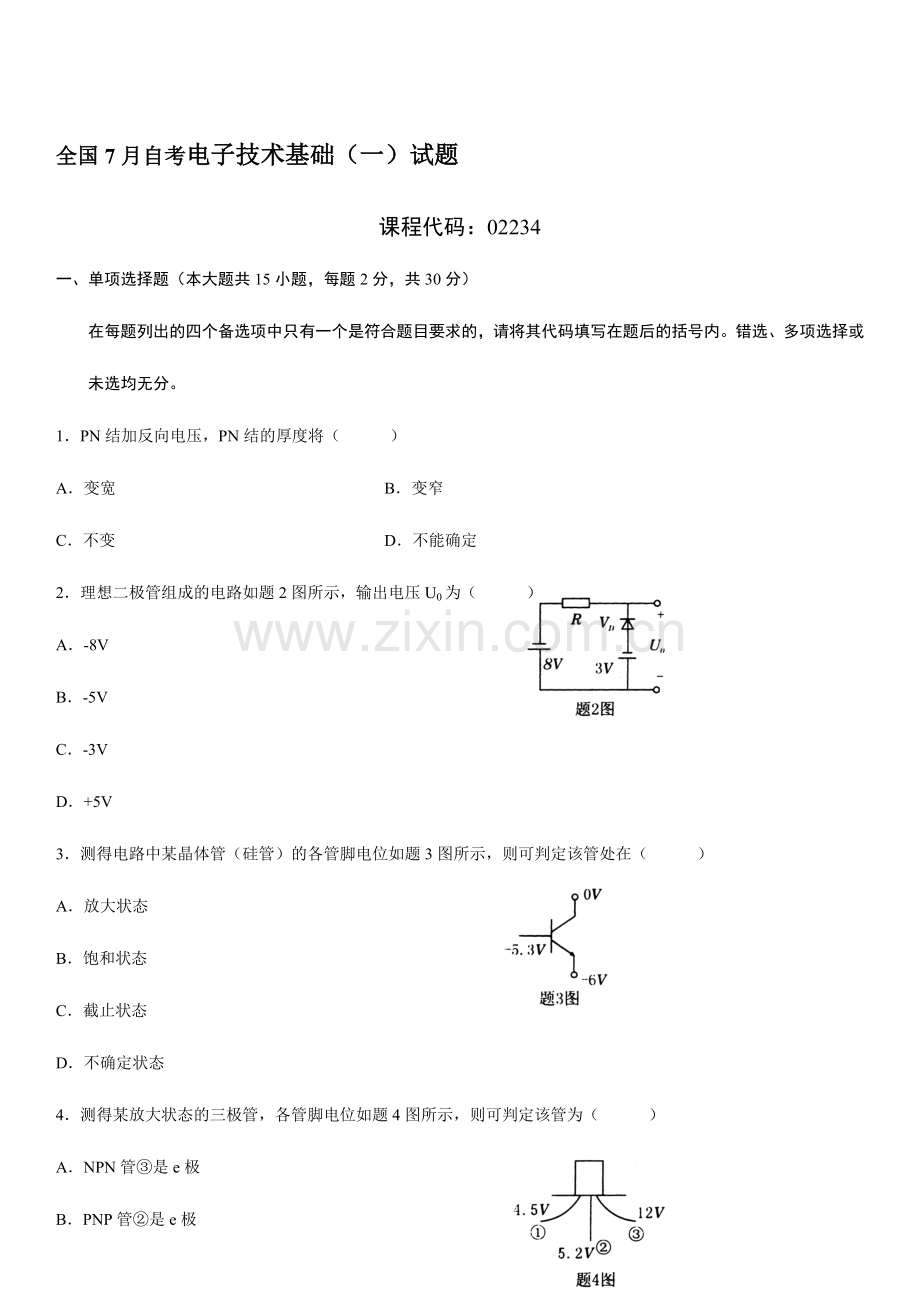

全国7月自考电子技术基础（一）试题
课程代码：02234
一、单项选择题（本大题共15小题，每题2分，共30分）
在每题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多项选择或未选均无分。
1．PN结加反向电压，PN结的厚度将（　　　）
A．变宽 B．变窄
C．不变 D．不能确定
2．理想二极管组成的电路如题2图所示，输出电压U0为（　　　）
A．-8V
B．-5V
C．-3V
D．+5V
3．测得电路中某晶体管（硅管）的各管脚电位如题3图所示，则可判定该管处在（　　　）
A．放大状态
B．饱和状态
C．截止状态
D．不确定状态
4．测得某放大状态的三极管，各管脚电位如题4图所示，则可判定该管为（　　　）
A．NPN管③是e极
B．PNP管②是e极
C．NPN管①是e极
D．PNP管①是e极

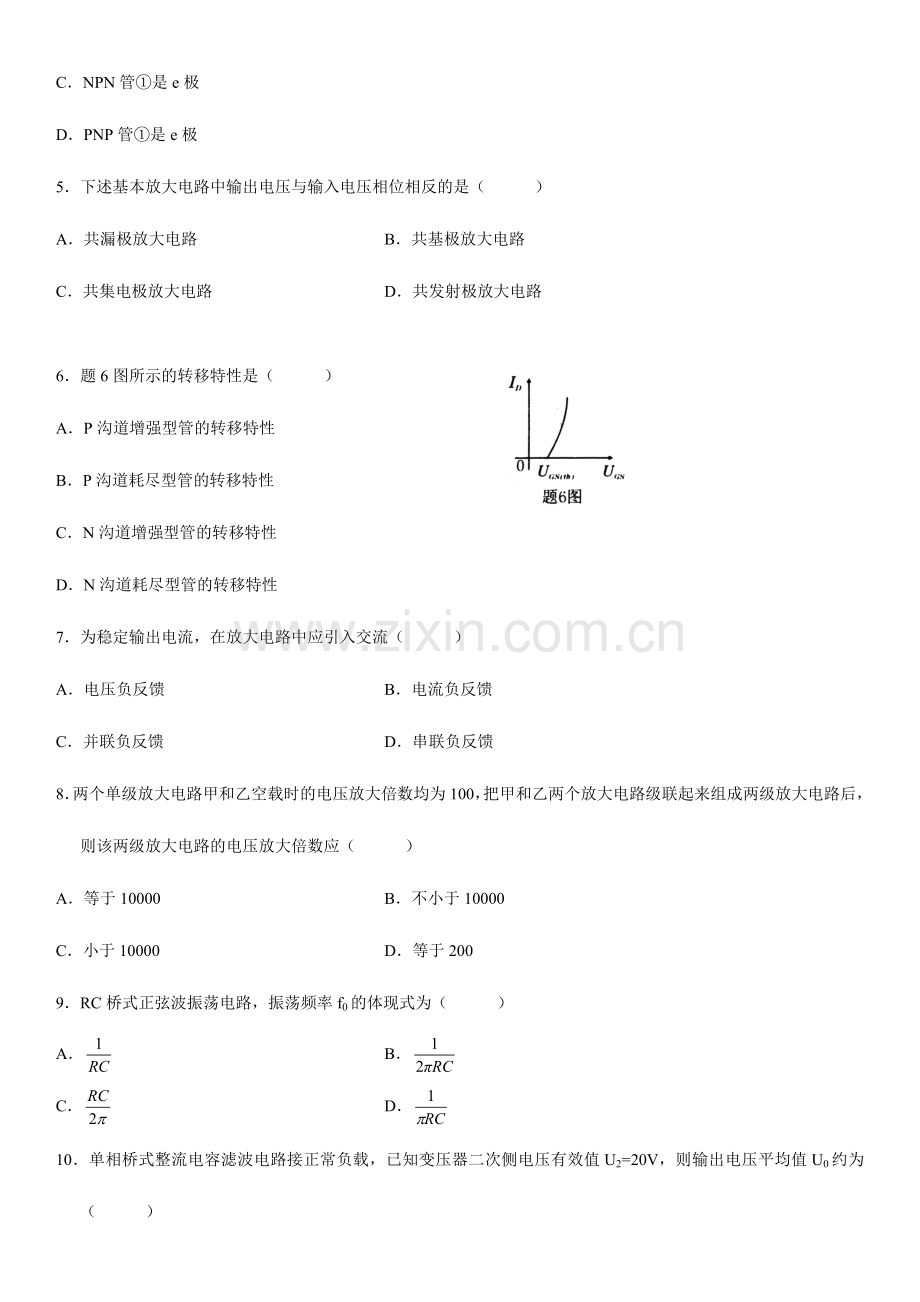

5．下述基本放大电路中输出电压与输入电压相位相反的是（　　　）
A．共漏极放大电路 B．共基极放大电路
C．共集电极放大电路 D．共发射极放大电路

6．题6图所示的转移特性是（　　　）
A．P沟道增强型管的转移特性
B．P沟道耗尽型管的转移特性
C．N沟道增强型管的转移特性
D．N沟道耗尽型管的转移特性
7．为稳定输出电流，在放大电路中应引入交流（　　　）
A．电压负反馈 B．电流负反馈
C．并联负反馈 D．串联负反馈
8．两个单级放大电路甲和乙空载时的电压放大倍数均为100，把甲和乙两个放大电路级联起来组成两级放大电路后，则该两级放大电路的电压放大倍数应（　　　）
A．等于10000 B．不小于10000
C．小于10000 D．等于200
9．RC桥式正弦波振荡电路，振荡频率f0的体现式为（　　　）
A． B．
C． D．
10．单相桥式整流电容滤波电路接正常负载，已知变压器二次侧电压有效值U2=20V，则输出电压平均值U0约为（　　　）
A．9V B．18V
C．24V D．28.2V
11．下列数中与十进制数（29）10相等的是（　　　）
A．（11001）2 B．（00101001）8421BCD
C．（34）8 D．（1C）16
12．将函数F=AB+C化成最小项体现式为（　　　）
A．F（A，B，C）= B．F（A，B，C）=
C．F（A，B，C）= D．F（A，B，C）=

13．题13图各组合逻辑电路中，能实现Y=逻辑功效的为（　　　）

14．题14图组合逻辑门电路中实现的逻辑功效是（　　　）
A．C=1 F=；C=0 F=A
B．C=1 F=；C=0 F=
C．C=1 F=B；C=0 F=
D．C=1 F=；C=0 F=
15．下列电路为时序逻辑电路的是（　　　）
A．加法器 B．编码器
C．计数器 D．译码器
二、填空题（本大题共9小题，每题1分，共9分）
请在每题的空格中填上正确答案。错填、不填均无分。
16．某放大状态的晶体三极管，当IB由20μA变到40μA时，其IC由1.5mA变到3mA，则其β值为________。
17．由NPN型管组成的基本共射放大电路，当静态工作点过高（即IBQ大、ICQ大）时，将轻易产生________失真。
18．负反馈有四种组态，若要求输入电阻小，且稳定输出电流，在放大电路中应引入交流________负反馈。
19．在双端输入的差动放大电路中，知ui1=10mV，ui2=-6mV，则共模输入信号uic=________mV。
20．在串联型晶体管稳压电路中，在正常稳压过程中，调整管是工作
在________状态。
21．某逻辑门电路A，B为输入，F为输出。由题21图输入、
输出波形可知，其输出体现式F=________。
22．函数F（A，B，C）=的最简与或体现式
F=________。
23．组成进制数N=60的多位二进制计数器所需要的最少触发器个数n为________。
24．题24图为555定期器组成的多谐振荡器。其振荡周期T=________。

三、分析计算题（本大题共5小题，每题8分，共40分）
25．放大电路如题25图所示，UCC=15V，RB1=90KΩ，RB2=45KΩ，RC=3KΩ，RE1=200Ω，RE2=1.8KΩ，UBEQ=0.6V，rbe和β为已知。
（1）估算静态量ICQ、UCEQ；
（2）写出电压放大倍数的体现式；
（3）写出电路输入电阻ri的体现式；
（4）指出电路中存在何种组态的交流负反馈。

26．互补对称功率放大电路如题26图所示，该功率管
V1和V2的饱和管压降均为2V。
（1）指出V2管的类型，在图上补全V2管的符号
（或阐明V2管的接法）；
（2）求最大输出功率Pom；
（3）计算电路的效率η；
（4）指出R、VD1、VD2的作用。
27．理想运放组成的电路如题27图所示。
（1）指出理想运放组成何种运算电路；
（2）写出u0与ui1和ui2的关系式；
（3）若ui1=1V，ui2=3V，求u0；
（4）指出运放反相输入端的电位u-为多少伏。

28．直流稳压电路如题28图所示。
（1）指出Ci的作用；
（2）指出C0的作用；
（3）指出输出电压U0的值；
（4）知RL=100Ω，计算电流IL。

29．时序逻辑电路如题29图所示。
（1）写出各触发器的驱动方程；
（2）填写电路的状态表（题29表）；
（3）阐明电路的进制数。

四、设计题（本大题共3小题，每题7分，共21分）
30．用一个集成运放设计一个电路，满足u0=-2ui的关系，要求电路的输入电阻为30KΩ。
（1）正确画出要设计的电路图；
（2）计算电路中的各电阻值；
（3）指出电路中存在的交流负反馈组态。
31．某汽车驾驶员培训班进行结业考试，有三名评判员，其中A为主评判员，B和C为副评判员。在评判时，按照①少数服从多数的标准通过；②主评判员以为合格也算通过。
（1）列出逻辑函数Y的真值表（设合格为“1”，不合格为“0”，通过为“1”不通过为“0”）；
（2）写出逻辑函数Y的体现式，并化为最简与或式及最简与非—与非式；
（3）用与非门画出逻辑电路（输入允许有反变量）

32．试用置0法将题32图74LS161（T214）接成七进制计数器电路，功效表如题32表所示。
题32表
