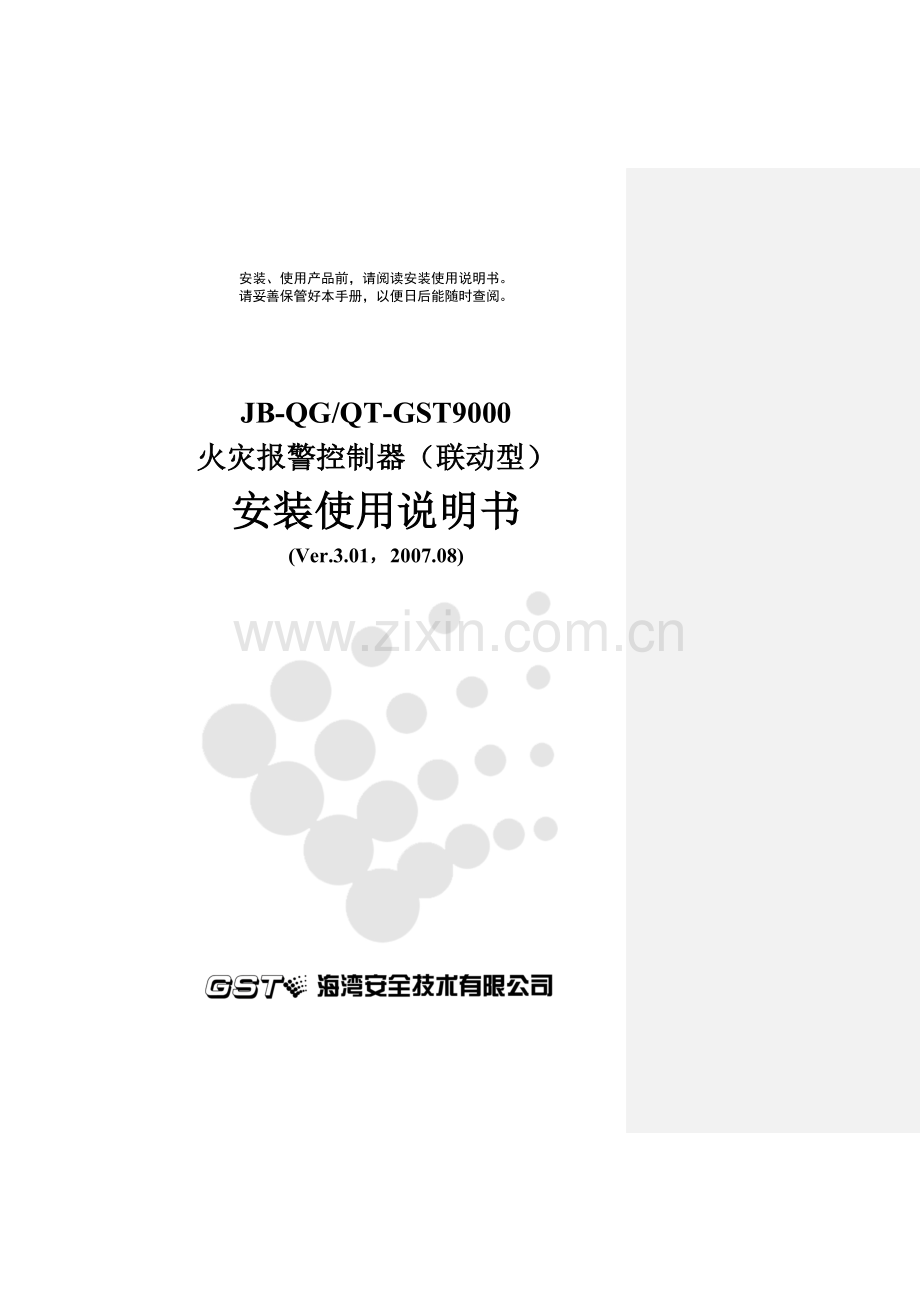

安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。

JB-QG/QT-GST9000
火灾报警控制器（联动型）
安装使用说明书
(Ver.3.01，2007.08)

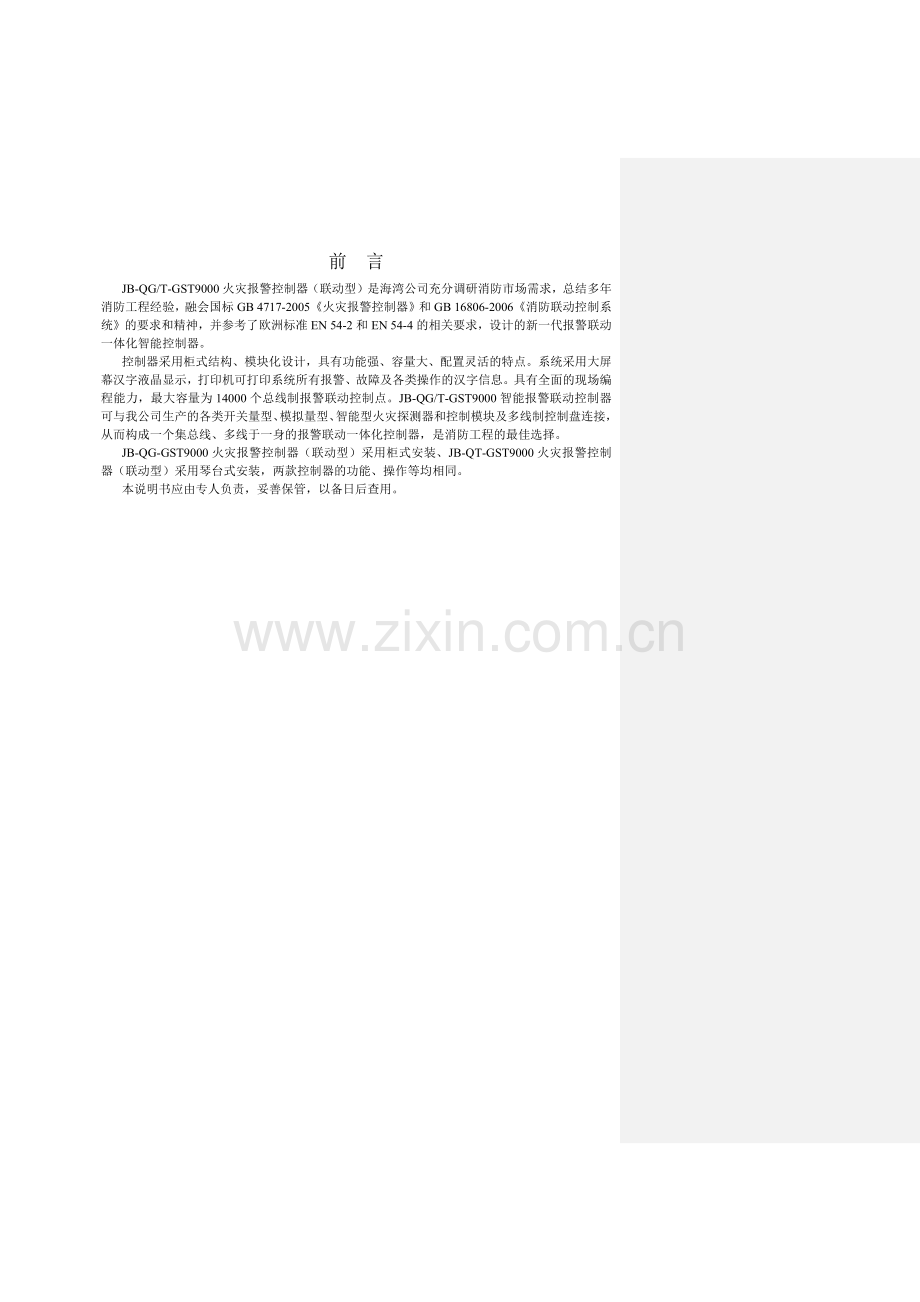

前 言
JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。

目 录
第一部分 概述 1
第1章 GST9000火灾报警控制器(联动型)简介 2
第二部分 结构·安装·调试 3
第2章 GST9000控制器（联动型）结构及配置说明 4
2.1 控制器结构及配置方式概述 4
2.1.1 内部结构及连接线示意 5
2.2 GST9000控制器主机结构说明 7
2.2.1 按键及面板设置说明（以JB-QG-GST9000控制器为例） 7
2.2.2 控制器主机内部结构说明 9
2.3 智能消防启动盘结构说明 11
2.4 GST9000控制器电源系统说明 12
2.5 GST-LD-D02智能电源盘结构说明 13
2.6 控制器对外接线端子说明 14
第3章 安装与调试 15
3.1 开箱检查 15
3.2 控制器的安装条件及方式 15
3.3 开机检查 15
3.4 外部设备检查 15
3.5 接线和设置 16
3.6 调试 16
第三部分 系统应用 17
第4章 一般性用户使用说明 18
4.1 开机、关机与自检 18
4.2 常规键盘操作 19
4.2.1 键盘按键的分类 19
4.2.2 数据输入的一般方法 20
4.2.3 汉字信息的输入方法 20
4.2.4 菜单操作的一般方法 20
4.2.5 信息查看操作的方法 21
4.3 键盘解锁和锁键盘 21
4.3.1 键盘解锁 21
4.3.2 锁键 21
4.4 信息显示 21
4.4.1 文本信息显示 21
4.4.2 图形信息显示 24
4.5 信息查询 25
4.5.1 历史记录查询 26
4.5.1.2 火警记录查询 26
4.5.2 系统设备检查 27
4.5.3 联动公式检查 31
4.5.4 联动设备查询 32
4.5.5 工作信息检查 32
4.5.6 气体信息查询 32
4.6 信息的打印 33
4.7 控制器声音提示及消音 33
4.8 警报器的消音及启动 34
4.9 火警传输直接控制 34
4.10 火警及故障的处理方法 34
4.10.1 火警的一般处理方法 34
4.10.2 故障的一般处理方法 34
4.11 设备的屏蔽与取消屏蔽 34
4.12 用户设置 35
4.12.1 时间设置 36
4.12.2 防盗设置 36
4.12.3 启动设置 37
4.12.4 屏幕设置 39
4.12.5 打印设置 40
4.12.6 喷洒设置 41
4.12.7 预警设置 41
4.12.8 工程名称 43
4.13 联动设备的手动启动与停动操作 44
4.13.1 对联动进行手动启动操作的条件 44
4.13.2 利用主机键盘/触摸屏进行的被控设备启动/停动操作 44
4.13.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 45
4.13.4 利用多线制盘进行的手动启动/停动操作 45
4.14 联动设备的自动控制 45
4.14.1 实现自动联动的条件 45
4.14.2 自动联动逻辑的实现 46
4.14.3 延时启动的取消和直接启动控制 46
4.14.4 待联动设备禁止输出控制 46
4.15 气体灭火设备的启动和停动控制 47
4.15.1 气体灭火设备的启动条件 47
4.15.2 气体灭火设备的手动启动控制 47
4.15.3 气体灭火设备的自动联动控制 48
4.15.4 气体灭火设备的紧急停动控制 48
4.16 复位功能 48
第5章 系统管理员操作指南 49
5.1 密码设定 49
5.1.1 密码的分类 49
5.1.2 密码的更改 49
5.2 设备定义 50
5.2.1 设备定义的内容 50
5.2.2 设备定义操作 51
5.2.3 现场设备的定义实例 57
5.2.4 分区分层方式火灾显示盘定义实例 57
5.2.5 手动消防启动盘控制一般性设备的定义实例 58
5.2.6 手动消防启动盘控制气体灭火设备启动定义实例 59
5.3 自动联动公式的编辑方法 59
5.3.1 联动公式的格式 59
5.3.2 联动公式的编辑 60
5.3.2.1新建联动公式 60
5.3.2.2修改联动公式 61
5.3.2.3删除联动公式 61
5.3.2.4快速定义联动公式 61
5.3.3 气体灭火设备的联动编程 62
第6章 系统调试功能说明 64
6.1 进入和退出调试状态 64
6.2 设备注册功能 64
6.2.1 设备注册 65
6.2.2 重码检测 65
6.3 设备调试 65
6.3.1 定点调试 66
6.2.1.1直接启动 66
6.2.1.2直接停动 66
6.2.1.3功能监测 67
6.2.1.4数据监测 67
6.3.2 修改设备编码 67
6.3.3 修改设备特性 67
6.4 自检功能 68
6.4.1 声光部件自检 68
6.4.2 输出功能自检 68
6.4.3 总线设备自检/取消自检 68
第四部分 配接多线制 70
第7章 配接多线制 71
7.1 概述 71
7.2 特点 71
7.3 控制应用 71
7.3.1 与GST-LD-8302C切换模块接线说明 71
7.3.2 控制应用举例 71
7.4 布线 73
7.5 结构特征 73
7.5.1 面板说明 73
7.5.1.1 LD-KZC-100卡 73
7.5.1.2 KZK-100卡 73
7.6 内部结构说明 74
7.6.1 使用及操作 75
7.6.1.1 按键操作 75
7.6.1.2自检 75
7.6.2 功能设定 75
7.6.2.1 输出方式设定 75
7.6.2.2 KZK-100卡编号设定 75
7.6.2.3 LD-KZC-100卡编号设定 76
7.7 维修 76
第五部分 联网 77
第8章 联网 78
8.1 通讯功能概述 78
8.2 通讯卡结构特征 78
8.3 通讯系统的连接 78
8.3.1 GST控制网络的连接 78
8.3.2 CRT的连接 78
8.3.3 电话线远程网络的连接 78
8.4 GST控制网络 79
8.4.1 网络构成简介 79
8.4.2 网络功能 79
8.4.3 组网方式 80
8.5 GST网络系统应用示例 81
8.6 CRT显示系统 82
8.6.1 功能介绍 82
8.6.2 设置及操作 82
8.7 火灾显示盘汉字下载 83
第六部分 用户须知 84
第9章 故障、异常信息处理和定期检查 85
9.1 一般性故障处理 85
9.2 打印机维护 85
9.2.1 更换打印纸 85
9.2.2 自检测 85
9.2.3 运行操作 86
9.3 液晶屏维护 86
第10章 注意事项 87
附录一 技术指标 88
附录二 设备类型表 89
附录三 标准汉字码表 90
附录四 调试表格 97
附录五 整机内部接线示意图 98
附录六 简单操作说明 99

第一部分 概述

2 GST9000火灾报警控制器（联动型）简介

第1章 GST9000火灾报警控制器(联动型)简介
JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
1.1 容量大、可靠性高
本控制器采用多微处理器并行处理，最多可以管理58个总线制监控点回路共计14000个总线制报警联动点。多总线大容量方式设计使外部总线和总线设备发生故障后对系统的影响减少到最低限。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。
1.2 图形化彩色显示界面
本控制器采用图形化彩色显示界面，不同信息采用不同窗口显示，窗口颜色不同，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键或通过触摸屏操作）就可实现系统提供的多种功能。
1.3 灵活的模块化结构和多种功能配置选择
本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到14000点间的任意配置，若接入通讯板、CRT板和火警传输接口板，系统还可以提供与火灾显示盘、CRT和火警传输设备连接所需的标准接口。
1.4 配备智能化手动消防启动盘
本控制器配接智能化手动消防启动盘，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。
1.5 具备全面自检功能的多线制控制盘
本控制器配备多线制控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可最大限度的保障控制盘本身及其与重要设备之间连接的可靠性。
1.6 可配接汉字式火灾显示盘
本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。
1.7 模块式开关电源
模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

第二部分 结构·安装·调试

2 GST9000火灾报警控制器（联动型）结构及配置说明
2 安装与调试

第2章 GST9000控制器（联动型）结构及配置说明
2.1 控制器结构及配置方式概述
GST9000系列控制器的典型配置包括：一台控制器主机、二块手动消防启动盘、一块多线制控制盘、一块智能电源盘及主机电源、两组蓄电池等。其中控制器主机包括：主板、母板、转换板、回路板、485通讯板、232通讯板、火警传输接口板和DC-DC变换模块。本控制器集报警、联动功能于一体，通过总线、多线的控制不但能完成报警、一般消防设备的启/停控制等功能，并能实现对重要消防设备的控制。
JB-QG/QT-GST9000采用柜式和琴台式结构，控制器最多支持58个总线回路共计14000个总线制报警联动控制点，配接GST-LD-D02智能电源盘提供联动24V电源。
GST9000控制器外观示意图及内部结构图如图2-1~2-5所示，具体的内部连接线见“附录五 整机内部接线示意图”）。

图2-1
上图说明:
① 主机
②智能手动消防启动盘
③多线制控制盘
④智能电源盘
⑤ 封板（可按需配置单元）

图2-2
上图说明：
① 主机
②智能电源盘
③智能手动消防启动盘
④多线制控制盘
2.1.1 内部结构及连接线示意
控制器内部结构图如图2-3所示，具体的内部连接线见“附录五 整机内部接线示意图”。

图2-3

图2-4

图2-5
上图2-4、2-5说明:
①智能手动消防启动盘 ②14路多线制控制盘 ③显示及操作部分
④控制箱 ⑤智能电源盘 ⑥滤波器
⑦蓄电池 ⑧电源部分

2.2 GST9000控制器主机结构说明
2.2.1 按键及面板设置说明（以JB-QG-GST9000控制器为例）
主控面板分：液晶屏、指示灯区、键盘区及打印机四部分（如图2-6）。

图2-6
指示灯及按键说明：
l 火警灯：红色，此灯亮表示控制器检测到外接探测器或手动报警按钮处于火警状态，具体信息见液晶显示。火警排除后复位控制器，此灯熄灭。
l 预警灯：红色，在预警允许状态下，控制器检测到外接探测器处于报警状态时，此灯亮，具体信息见液晶显示。预警转为火警或预警清除或复位控制器此灯熄灭。
l 监管灯：红色，此灯亮表示控制器检测到了外部设备的监管信号，系统处于监管状态。复位控制器后此灯熄灭。
l 屏蔽灯：黄色，当外部设备（探测器、模块或火灾显示盘、本机警报器）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。有屏蔽设备存在时此灯亮。
l 警报器启动灯：红色，有警报器处于启动状态时，此灯点亮，当停动警报器或警报器消音后，此灯熄灭。
l 火警传输动作/反馈：红色，当系统中有火警信息传输时，该灯闪亮，当接收到火警传输设备的反馈信号后该灯常亮；有新的火警信息传输时，该灯再次闪亮。该灯可反映信息传输的最新状态。
l 工作灯：绿色，当控制器工作时，此灯点亮。
l 主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
l 备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
l 调试状态灯：绿色，当控制器处于调试状态时，此灯点亮。
l 自检灯：黄色，当系统中有设备处于自检状态时，此灯点亮。
l 警报器消音灯：黄色，当控制器发出警报音响时，按“警报器消音/启动”键该灯点亮，警报器终止发出警报。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器消音指示灯熄灭，同时警报器再次发出警报声。
l 启动灯：红色，当控制器发出启动命令后，该灯常亮；当发出启动命令后在10s内未收到要求的反馈信号，该灯闪亮；复位控制器后，此灯熄灭。
l 延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。延时结束或复位控制器后，此灯熄灭。
l 反馈灯：红色，此灯亮表示控制器接收到外接设备的反馈信息，具体信息见液晶显示。复位控制器后，此灯熄灭。
l 自动允许灯：绿色，此灯常亮表示系统处于全部允许状态；此灯闪亮表示系统处于部分允许状态；此灯熄灭表示系统处于自动禁止状态。
l 喷洒允许灯：绿色，此灯亮表示控制器处于喷洒允许状态，气体灭火设备可以被手动启动或自动联动；此灯灭表示控制器处于喷洒禁止状态，气体灭火设备不能被手动启动或自动联动。
l 喷洒请求灯：红色，当系统中有气体灭火设备处于延时启动阶段时，此灯点亮，当控制器向气体灭火设备发出启动命令后，此灯熄灭。
l 喷洒启动灯：红色，此灯亮表示控制器已向气体灭火设备发出启动命令。
l 气体喷洒灯：红色，此灯亮表示控制器接收到气体灭火设备反馈信号。
l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
l 系统故障灯：黄色，当系统存储器发生故障或系统程序无法正常运行时，此灯点亮，以提示用户立即对控制器进行修复。
l 声光警报器故障灯：黄色，当系统中有声光警报器处于故障状态时，此灯点亮。
l 声光警报器屏蔽灯：黄色，当系统中存在被屏蔽的声光警报器时，此灯点亮。
l 火警传输故障/屏蔽灯：黄色，当系统中的火警传输设备发生故障时，该灯闪亮，若火警传输设备被屏蔽，则该灯保持常亮。
各操作键功能见第三部分《系统应用》。
2.2.2 控制器主机内部结构说明
主机分为操作显示部分、控制部分两个单元，两者之间通过导线相连。
1）主机操作显示部分及控制部分结构如图2-7所示。

图2-7

上图接线说明：
⑴背光、打印机5V：两根，液晶背光、打印机工作电源线。
⑵主板5V：两根，主板工作电源线。
⑶打印机数据线：26P扁平信号线。
⑷键盘并行数据线：10P扁平信号线。
⑸灯板5V：两根，灯板工作电源线。
⑹灯板数据线：10P扁平信号线。
⑺键盘扫描线：20P扁平信号线。
⑻触屏数据线：4线柔性电缆。
⑼液晶背光：两根，驱动液晶背光照明电源线。注意：此线为高压！
⑽液晶数据线：34线专用液晶数据电缆。
⑾转换板数据线：16P扁平信号线。
⑿24V电源线：两根，主板工作电源线。
2）回路板、通讯板（232、485）、转换板结构说明如图2-8所示。

图2-8
每个回路板及通讯板上均设有1个代表个位的十进制编码开关和代表十位的插针设置开关，

其中短路块短路插针设置开关的第1和第2 针表示“0”，短路第2和第3 针表示

“1”， 短路第3和第4 针表示“2”。

图例：回路板短路插针设置开关十位为0、编码开关个位为1，则第一回路号为1号，第二回路号为2号。
3）DC-DC变换模块结构如图2-9所示。
图2-9
4）GST9000控制器母板结构说明如图2-10所示。

图2-10
母板安装在主机控制部分的底部，通过端子与DC-DC变换模块相连。母板上有十个通道插槽，可分别插主板、回路板、通讯板。本控制器最多可扩展为四个母板箱。
并行数据总线：用于系统的扩展
通道槽：插主板、回路板、通讯板
XP3：与DC-DC变换模块相连
ZAn、ZBn（n=1～20）：1～10通道的信号总线端子
注意：当DC-DC变换模块的开关关闭时，总线控制24V并未关断，如需插拔主机箱内的线路板，请务必先关闭主、备电电源。
2.3 智能消防启动盘结构说明
柜式、琴台式GST9000控制器的智能手动消防启动盘的结构和功能相同，并可以根据需要扩展智能手动消防启动盘。
GST-LD-SD128智能手动消防启动盘的外观示意图如图2-11。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的命令灯亮（红色），并有控制命令发出，如被控设备响应，则回答灯亮（红色）。用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

图2-11
控制器每块回路板最多可接2块GST-LD-SD128智能手动消防启动盘，手动盘之间可通过控制板的XS1用10P排线两两对应连接。将控制板插针X1用短路块将“1”端短接，该手动盘为1、2号手动盘；将控制板插针X1用短路块将“2”端短接，该手动盘为3、4号手动盘。
2.4 GST9000控制器电源系统说明
GST9000控制器电源配置包括主、备电两部分，包括主机电源、变压器、蓄电池、智能电源盘等如图2-12所示。
主机电源各端子说明如图2-13所示。主、备电电压为：
主电：AC 220V（5A）电压变化范围 ＋10%～－15%
备电：12V24Ah阀密铅酸蓄电池（2只）

图2-12

图2-13
2.5 GST-LD-D02智能电源盘结构说明
1）面板说明如图2-14所示。

图2-14
指示灯与按键说明：
l 显示窗口分别显示当前输出电压及输出电流值。
l 工作指示灯：绿色，在主电接通时点亮。
l 主电故障灯：黄色，主电电压大于AC260V或低于AC160V时，主电故障灯点亮，同时蜂鸣器发出报警声。
l 备电故障灯：黄色，备电电压低于DC19V、高于DC28V时，备电故障灯点亮，同时蜂鸣器发出报警声。
l 输出故障灯：黄色，当发生短路、断路或输出电流大于8A时，输出故障灯点亮，同时蜂鸣器发出报警声。
l 消音键：在报警状态下，按下“消音”键可中止故障音响，但再次发生故障时，仍应有声音报警。
l 自检键：在监控状态下，“自检” 键为“自检”键，按下后电源盘自动对显示元件进行检查。在故障状态下，按下“自检”键，可将故障排除，清除故障显示及故障警报音响。
2）背面结构及接线端子说明如图2-15所示。

图2-15
上图说明：
l 主电开关：使交流主电投入使用。
l 备电开关：使备电投入使用。
l +、-：备电输入。
l +24V、GND（主输出）：DC24V主输出。
l +24V、GND（内部使用）：DC24V多线制电源输出。
l 220V电源插座：交流220V电源输入（包括机壳保护地线）。
2.6 控制器对外接线端子说明
控制器外接端子如图2-16所示。

图2-16
其中：
A、B：连接火灾显示盘的通讯总线端子；
ZN-1、ZN-2（N=1~58）：探测器总线（无极性）；
S+，S-：火灾报警输出端子（可设置为无源常开、无源常闭和有源输出）；
RXD、TXD、GND：连接彩色CRT系统的接线端子；
A、B：连接其它各类控制器的通讯总线端子；
CN+、CN-（N=1~14）：多线制控制输出端子；
+24V、GND：DC24V、6A供电电源输出端子；
L、G、N：交流220V接线端子及机柜保护接地线端子。

第3章 安装与调试
3.1 开箱检查
在安装以前，应首先对现场设备进行检查。
3.1.1工程配置检查
检查控制设备装箱单的内容是否与该工程配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等，核对无误后再对控制器外观进行必要的检查。各项检查中如发现有不符合要求的情况请与海湾公司市场服务部联系。
3.1.2控制器内部配置及连接状况检查
参照本说明书第2章中的介绍对控制器的内部配置进行检查，如回路板数量、手动消防启动盘配置、联动电源的情况等。同时检查一下各部件之间的连接关系并做必要的记录，如手动消防启动盘与回路板的连接关系、通讯回路与主板或通讯板的连接关系、回路板与各总线通道的连接关系等，以便在下面的安装调试中使用。若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与海湾公司技术服务部联系。
3.2 控制器的安装条件及方式
柜式控制器外形尺寸（长×宽×高）：550mm×460mm×1715mm
琴台式控制器外形尺寸(长×宽×高，单节)：555mm×863mm（包括台面）×1273mm
琴台式控制器外形尺寸(长×宽×高，双节)：1050mm×863mm（包括台面）×1273mm
环境温度：0℃～+40℃
相对湿度≤95%，不凝露
安装距离：控制器后部维修通道宽度应大于1000mm
3.3 开机检查
控制器进入现场后，应接通电源进行开机检查。检查内容包括：
（1） 控制器的液晶屏、指示灯显示是否正常。
（2） 观察控制器和手动消防启动盘的指示灯是否全部能点亮，进行声音测试时扬声器发声是否正确。
（3） 注册结束后，显示的系统配置（包括回路板数，手动消防启动盘数，多线制控制盘数等）是否和实际相符。
（4） 进入正常监视后，观察有无电源故障，操作主键盘、手动消防启动盘键盘是否有嘀嘀声，以及附加配备的设备是否正常。
（5） 如在某一步发现异常，应按第9章的故障处理部分适当处理，如问题继续存在，应通知海湾公司技术服务部。
3.4 外部设备检查
3.4.1外接线状态检查
检查与本控制器相连的总线状况，测量不同回路总线间及总线与地之间的绝缘电阻，回路的负载状况。其中，绝缘电阻应大于20MΩ，回路负载应大于1kΩ。
3.4.2设备检查
利用调试装置检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排除存在的故障，做好系统连接的准备。
3.5 接线和设置
主机及外部设备检查完毕后，如各项测试均符合要求，请参照第2章的有关说明将外部设备与主机进行正确的连接和对多线制控制盘、手动消防启动盘等进行设置。每一步连接后都应再次进行测试并将结果填写到“附录四 调试表格”中，以供调试和各种后续编程定义使用。
3.6 调试
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
² 按第6章调试说明，进入调试状态。
² 查看总线设备的注册情况是否和“附录五 调试表格”中登记的情况一致，如发生大面积丢失，应首先检查联动电源和各楼层总线隔离器，然后对个别设备检查，再次注册，观察是否注册完全。
² 查看火灾显示盘的注册情况是否和“附录五 调试表格”中登记的情况一致，如有问题，重点检查A、B通讯线和24V电源线。
² 参照第5章设备定义部分定义火灾显示盘和总线设备。同时对联动设备定义手动消防启动盘操作键，并做好手动消防启动盘和多线制控制盘的标签纸分别插入和粘贴在相应的位置。
² 进行探测器报警试验、火灾显示盘传警试验、多线制控制盘操作试验。
² 退出调试状态，进入正常监控。
² 全面检查设备定义，修改不适当的部分。
² 编辑联动公式，进行自动联动试验。
接入重要设备（如气体灭火设备等），并培训操作者正确的操作使用方法。

第三部分 系统应用

2 一般性用户使用说明
2 系统管理员操作指南
2 系统调试功能说明

第4章 一般性用户使用说明
4.1 开机、关机与自检
当控制器调试工作完成后，用户就可以按以下顺序进行开机操作了：
² 打开位于控制器背面底部的主电开关（如图4-1(c)所示）。
² 按照主机箱的编号，依次打开位于控制器各主机箱DC-DC变换模块上的工作、备电开关（如图4-1(a)所示）。
² 打开位于GST-LD-D02智能电源盘背面的主、备电开关（如图4-1(b)所示）。

图4-1
系统上电后控制器进入对声光指示设备、设备定义、联动公式等的自动检查状态并对外接设备进行注册。至此，开机过程结束，系统进入正常监控界面（如图4-2所示）。
关机过程按照与开机时相反的顺序关掉各开关即可。要注意备电开关一定要关掉，否则，由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。由于控制器使用的免维护铅酸电池有微小的自放电电流，需要定期充电维护，如控制器长时间不使用，需要每个月开机充电48小时。如果控制器主电断电后使用备电工作到备电保护，此时电池容量为空，需要尽快恢复主电供电并给电池充电48小时，如果备电放空后超过1周不进行充电，可能损坏电池。
工程名称

图4-2
图4-2中，窗体底部深蓝色区域为状态栏，显示内容包括软件版本、当前时间以及喷洒设置、自动设置、手动设置、防盗设置的当前状态。
4.2 常规键盘操作
4.2.1 键盘按键的分类
控制器键盘示意图如图4-3、4-4所示。

图4-3

图4-4
按照控制器各按键的功能来划分，可以分为信息查询类按键、特殊功能类按键、设置功能类按键、字符键和操作键。
² 信息查询类按键：指用户查询各类信息时，用来进行显示信息切换的按键，属于用户经常操作的按键，包括：“浏览火警”、“信息查询”、“窗口切换”、“图形/文本”。
² 特殊功能类按键：指用户操作控制器时，完成相应的命令，改变系统状态的按键，包括：“火警确认”、“消音”、“警报器消音/启动”、“火警传输直接控制”、“复位”、“自检”、“启动/停动”、“屏蔽/取消屏蔽”。
² 设置功能类按键：指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键，包括：“系统设置”、“用户设置”。
² 字符键：指用户输入数据用的数字或字符键，包括：“空格”、数字键（0~9）、“*”、“#”、“+”、“×”、“=”，数字键同时为菜单操作时快速进入菜单的快捷键。
² 操作键：指用户进行各种操作时均可能用到的按键，包括：、、或、、“确认”、“取消”。
本控制器除具有本机键盘外，还可配接标准键盘，并具有触摸屏操作功能，可利用外接键盘及触摸屏进行数据输入或菜单选择等操作。
4.2.2 数据输入的一般方法
在开始输入数据时，屏幕上会有一个光标指示当前数据输入的位置，按、可移动光标的位置，当有多个数据输入区域时按、可在各区域间进行切换，数据输入时，按下需要的字符键即可。在数据输入的过程中可对已经输入的内容进行更改，将光标移到相应位置
后，按下需要的字符键即可。同时本控制器在键盘解锁输入密码时，可通过清除已经输入的内容。
在进行数据输入时，画面下方显示退出延时条，无键盘操作时，退出延时条逐渐缩短，退出延时条消失后系统自动退出当前的数据输入状态，不存储数据。
4.2.3 汉字信息的输入方法
本控制器具备国标1级和2级字库，允许在输入密码设置的用户名、设备定义的设备注释及工程名称等内容时输入中文汉字，本控制器共设有三种汉字输入法：T9输入法、全拼输入法以及区位码输入法。需要输入汉字时，按下“*”控制器将进入汉字输入状态，按“#”可在三种输入法中进行切换，汉字输入结束后再按一下“*”，退出汉字输入状态。
需要说明的是，汉字全拼输入法只能通过控制器的外接键盘进行，而无法通过本机的键盘实现；汉字全拼输入法和T9输入法可输入1级字库中的所有汉字，但2级字库中的汉字需要使用区位码输入法输入。
T9输入法说明：
² 根据所需的汉字拼音选择按下各字母所在的数字键（2~9），每个键按一次即可，而不用考虑该字母在这个键上排在第几位。在每次按键后，液晶屏上的候选拼音组合列表、字列表都会不断更新为最可能、最常用的拼音组合和汉字。
² 按或可在候选拼音组合列表中选择所需的拼音，按“确认”结束拼音选择。
² 按数字键（1-9）选择所需的汉字，若需要的汉字不在当前屏，可按或在字列表中前后、翻页，然后再进行汉字选择。
4.2.4 菜单操作的一般方法
当控制器在进行菜单操作时，有三种方法选择菜单：一是按下键盘上与该菜单对应的数字键；二是利用触摸屏功能，直接点击该菜单按钮；三是通过、使欲选择的按钮处于
焦点状态下（该菜单按钮被按下），按“确认”即可。
在进行菜单操作时，按“取消”或点击触摸屏右上角的“”符号，将返回到上层菜单。
注：触摸屏为可选配件，当用户选用时触摸屏操作有效。
4.2.5 信息查看操作的方法
4.2.5.1. 定义
焦点信息：屏幕上用蓝底白字显示的一条信息称为焦点信息。
焦点窗口：焦点信息所在的信息窗口称为焦点窗口。
焦点屏幕：焦点窗口所在的上半屏幕或下半屏幕成为焦点屏幕。
事件信息：将火警、预警、监管、屏蔽、启动、反馈等信息统称为事件信息。
4.2.5.2. 操作方法
信息查看主要包括系统事件信息、设备信息、联动公式及运行记录等。其基本方法如下：
查看事件信息时，按键，可以在上半屏幕（显示报警信息）和下半屏幕（显示联动信息）之间切换，按“窗口切换”键可在焦点屏幕内切换焦点窗口，通过按、键可逐条查看焦点窗口的各条信息。
查看设备信息时，进入系统设备检查/按回路显示界面，屏幕列出回路注册信息；按下“确认”键，将显示有关该信息的更详细的内容，每屏可显示23条信息，按、键可逐条查看信息，按或键可翻屏查看。
联动公式检查时，输入要查询的联动公式编号，按“确认”键可查看该条联动公式，按、键可逐条查看联动公式。
运行记录检查时，焦点信息为最新发生的事件信息或操作信息，亦可通过按、键可逐条查看。
4.3 键盘解锁和锁键盘
4.3.1 键盘解锁
控制器开机默认为锁键状态，若进行功能键（除“浏览火警”、“窗口切换”、“信息查询”、“消音”键外）操作，液晶屏显示一个要求输入密码的提示框，此时输入正确的密码并按下“确认”，才可完成键盘解锁继续操作。
4.3.2 锁键
本控制器具有自动锁键功能，当控制器液晶屏显示正常监视界面、火警、监管、故障等任何警报信息时，若连续30s无任何键盘操作，且无新的信息发生，控制器将自动锁定键盘。
提示：在操作结束后，请值班人员待确认键盘锁定后再离开，以免他人误操作。
4.4 信息显示
4.4.1 文本信息显示
信息显示屏幕被分为上半屏幕和下半屏幕两个部分，上半屏幕用来显示火警、预警、监管故障、屏蔽、自检等信息；下半屏幕用来显示反馈、启动和延时信息。
每半屏幕最多可以显示2中信息。当上半屏幕的信息种类超过2种时，将按火警、预警、监管、故障、屏蔽、自检的优先顺序，显示优先的2种信息；当下半屏幕信息种类超过2种时，将按反馈、延时、启动的优先顺序，显示优先的2种信息。
各信息窗口显示信息的种类、信息的总数、最新发生的信息。若存在火警信息，首警信息将始终显示在屏幕最上端。
a）选择焦点屏幕
屏幕被分为上、下两个不同的显示区域，可按键，在上半屏幕和下半屏幕之间切换。如图4-5、4-6所示，当再次按键，屏幕将返回到图4-5所示界面。
按键

图4-5

焦点屏幕

图4-6
b）选择焦点窗口
在焦点屏幕中，可按“窗口切换”键根据信息的优先顺序切换焦点窗口；当信息种类多于2种时，按“窗口切换”键可在屏幕最下方信息窗口循环切换剩余类别的信息。
例如当上半屏幕同时存在火警、监管和故障信息时，具体如图4-7、4-8、4-9所示，在图4-9界面下，再次按“窗口切换”将返回到图4-7所示界面。

图4-7 “窗口切换”

图4-8 “窗口切换”

图4-9
c）查询焦点窗口内信息
控制器可对焦点窗口内的信息进行查询。当存在多条信息时可按、可向上或向下改变焦点位置；若存在多页信息时，还可按、向上或向下翻页查看。
提示：无论在任何状态，如果有火警信息存在，按“浏览火警”键可直接切换到火警信息窗口，利用这个功能可快速查看火警信息。
4.4.2 图形信息显示
本控制器设有图形信息显示功能，可以显示信息发生设备所在的消防平面图形，及此平面图中所有设备的状态。在系统正常监控状态下，按“图形/文本”，屏幕将自动循环显示系统内存储的消防平面图形，初始为第一页图形，按任意键自动循环显示停止。
在文本信息显示模式下，首先将焦点移至需要查看图形的文本信息上，然后按“图形/文本”，若与该信息对应的设备已经定义了相关联的消防平面图，则进入图形信息显示界面，自动循环显示有火警或者动作设备的消防平面图形，操作过程如图4-10所示。

“图形/文本”
设备注释区域
图形显示区域

图 4-10
消防平面图说明：
1）图形显示
