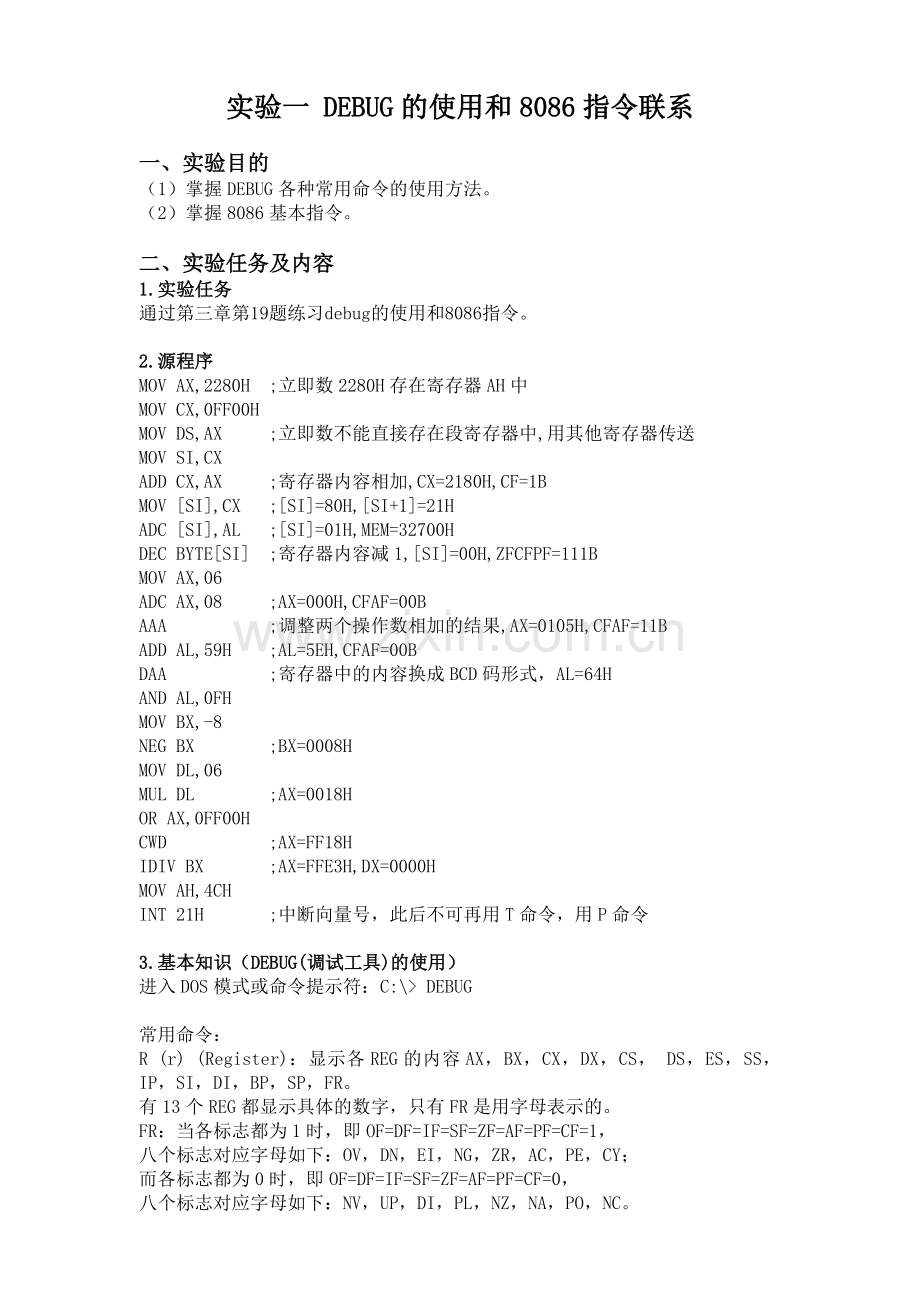

实验一 DEBUG的使用和8086指令联系

一、实验目的
（1）掌握DEBUG各种常用命令的使用方法。
（2）掌握8086基本指令。

二、实验任务及内容
1.实验任务
通过第三章第19题练习debug的使用和8086指令。

2.源程序
MOV AX,2280H ;立即数2280H存在寄存器AH中
MOV CX,0FF00H
MOV DS,AX ;立即数不能直接存在段寄存器中,用其他寄存器传送
MOV SI,CX
ADD CX,AX ;寄存器内容相加,CX=2180H,CF=1B
MOV [SI],CX ;[SI]=80H,[SI+1]=21H
ADC [SI],AL ;[SI]=01H,MEM=32700H
DEC BYTE[SI] ;寄存器内容减1,[SI]=00H,ZFCFPF=111B
MOV AX,06
ADC AX,08 ;AX=000H,CFAF=00B
AAA ;调整两个操作数相加的结果,AX=0105H,CFAF=11B
ADD AL,59H ;AL=5EH,CFAF=00B
DAA ;寄存器中的内容换成BCD码形式，AL=64H
AND AL,0FH
MOV BX,-8
NEG BX ;BX=0008H
MOV DL,06
MUL DL ;AX=0018H
OR AX,0FF00H
CWD ;AX=FF18H
IDIV BX ;AX=FFE3H,DX=0000H
MOV AH,4CH
INT 21H ;中断向量号，此后不可再用T命令，用P命令

3.基本知识（DEBUG(调试工具)的使用）
进入DOS模式或命令提示符：C:\> DEBUG

常用命令：
R (r) (Register)：显示各REG的内容AX，BX，CX，DX，CS， DS，ES，SS，IP，SI，DI，BP，SP，FR。
有13个REG都显示具体的数字，只有FR是用字母表示的。
FR：当各标志都为1时，即OF=DF=IF=SF=ZF=AF=PF=CF=1，
八个标志对应字母如下：OV，DN，EI，NG，ZR，AC，PE，CY；
而各标志都为0时，即OF=DF=IF=SF=ZF=AF=PF=CF=0，
八个标志对应字母如下：NV，UP，DI，PL，NZ，NA，PO，NC。

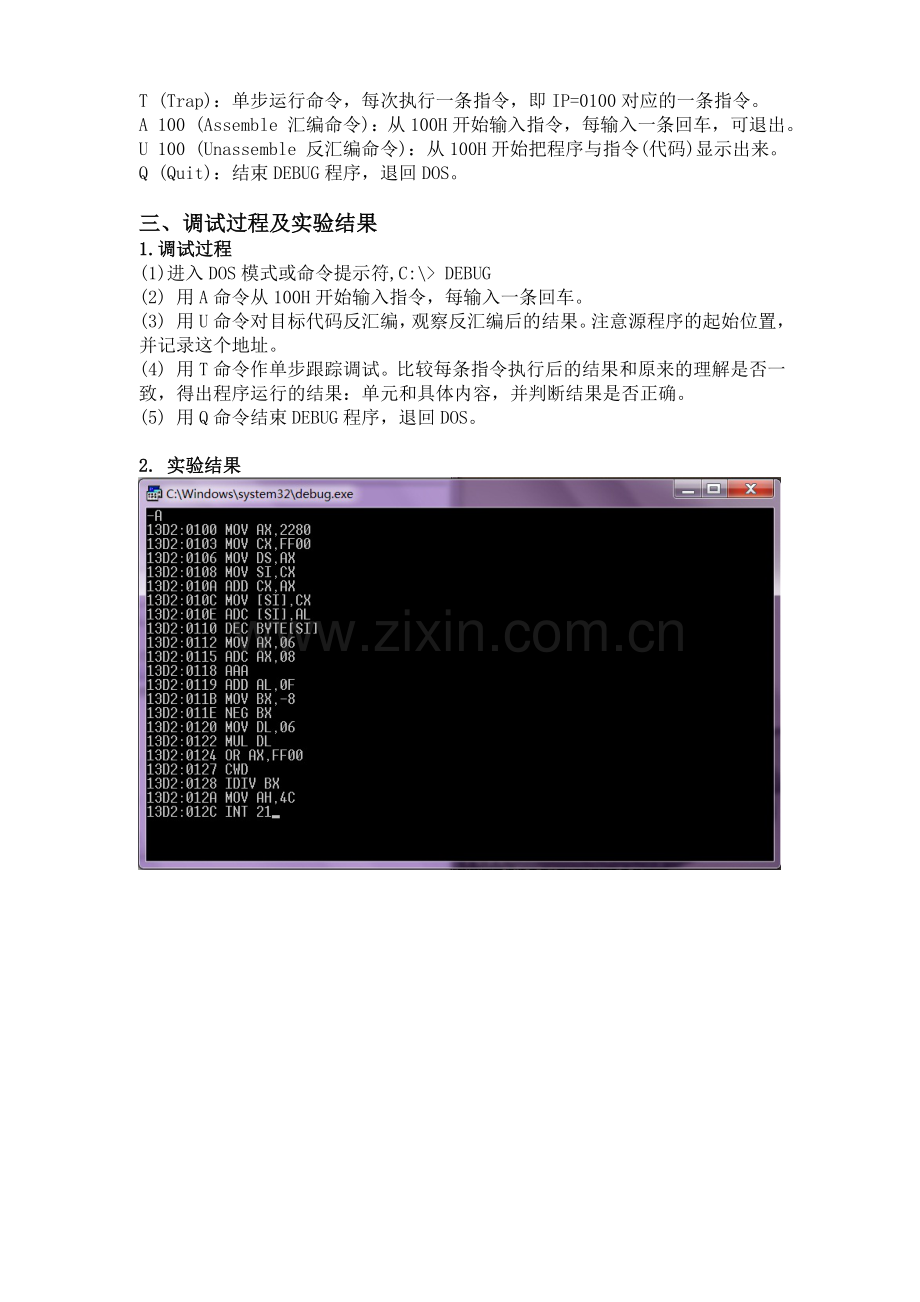

T (Trap)：单步运行命令，每次执行一条指令，即IP=0100对应的一条指令。
A 100 (Assemble 汇编命令)：从100H开始输入指令，每输入一条回车，可退出。
U 100 (Unassemble 反汇编命令)：从100H开始把程序与指令(代码)显示出来。
Q (Quit)：结束DEBUG程序，退回DOS。

三、调试过程及实验结果
1.调试过程
(1)进入DOS模式或命令提示符,C:\> DEBUG
(2) 用A命令从100H开始输入指令，每输入一条回车。
(3) 用U命令对目标代码反汇编，观察反汇编后的结果。注意源程序的起始位置，并记录这个地址。
(4) 用T命令作单步跟踪调试。比较每条指令执行后的结果和原来的理解是否一致，得出程序运行的结果：单元和具体内容，并判断结果是否正确。
(5) 用Q命令结束DEBUG程序，退回DOS。

2. 实验结果

3. 实验中出现的问题及解决方法
调试过程中未产生大的问题，但对DOS环境下的输入有了新的认识，改变了一些错误的输入习惯。

四、结果分析与实验体会
1.结果分析
每条指令执行后的结果和原来的预想的结果一致。

2.心得体会及改进意见
本次试实验式微机原理与接口技术课程的第一次实验，因平时主要是理论学习，对实际操作没有很多经验，经过本次实验的练习，基本掌握了debug对指令的调试使用方法，对8086指令在pc机上的执行有了立体的认识，给以后的实验打下良好的基础。希望以后在进行类似实验时，可让同学自己编一些简单的小程序进行练习。
