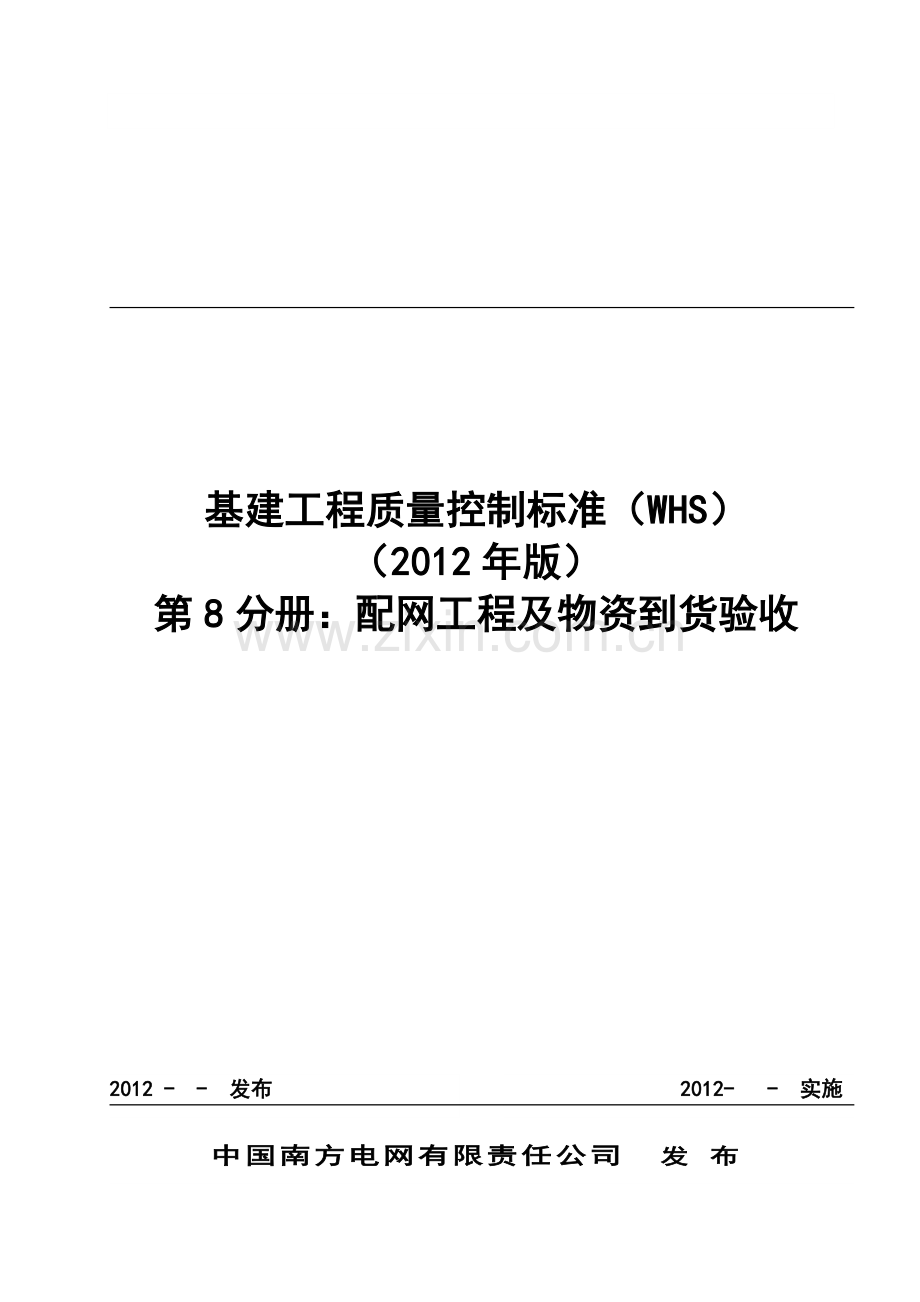

基建工程质量控制标准(WHS)(第八分册配网及物资到货验.docx

中国南方电网有限责任公司 发 布
2012- - 实施
2012 - - 发布
基建工程质量控制标准（WHS）
（2012年版）
第8分册：配网工程及物资到货验收

目 录
1 总则 4
2 规范性引用文件 4
3 术语和定义 6
4 职责 7
5 管理内容与方法 8
5.1工程质量WHS控制点的设置原则 8
5.2 工作程序要求 8
5.3 工程质量WHS控制点 8
6 WHS合格率检查、统计和考核 12
7．附则 12
附表A WHS合格率检查分析表 13
附表B WHS合格率分级统计表(TJ01-TJ05) 14
附表C 作业流程图 19
附录D 基建工程质量控制作业标准（WHS）附录表格 20

前 言

为落实中国南方电网有限责任公司（以下简称公司）建设“智能、高效、可靠、绿色”电网的战略目标，规范质量过程管理,提升工程实体质量水平，公司基建部在全面分析、研究2011年工程质量管理工作的基础上，组织完成了《基建工程质量控制标准（WHS）》（2012年版）编制工作。
与上一版相比，《基建工程质量控制标准（WHS）》（2012年版）在标准框架、应用方法、WHS合格率定义及计算等方面均有较大调整。并将工程施工质量检验标准与监理质量评定工作有效结合，确定监理单位为质量控制和评价的责任主体，采用动态抽检方法，对工程建设过程独立开展质量复核与评价。这是公司为强化工程建设过程质量控制而采取的创新性举措，是公司基建质量管理框架体系的重要组成部分。
本标准共分九册，包括总册和八个分册。涵盖输电线路、电气安装、土建、电气试验、继电保护、自动化、通信、配网工程及物资到货验收等内容。
本标准由公司基建部组织编制，总部有关部门、各分子公司及建设、监理、施工、设计等单位相关专业人员参与，经公司基建部组织审查，最终定稿。
本标准由中国南方电网有限责任公司基建部制定并解释。
本标准起草单位：中国南方电网有限责任公司基建部、系统运行部、物资部、广东诚誉工程咨询监理有限公司、广东天广工程监理有限公司
本标准主要起草人：袁太平、欧镜锋、邓超雄、梁煜、陈保刚、黄继、卢耀武、陈鲲、李新民、罗绍容、冯锐祥、徐均成、李昶、刘钰成、丁晓兵、彭业、张喜铭、罗会洪、汤惠敏、吴若婷、付诗禧、陈赞芳、葛伯善
本标准主要审定人：徐达明、邓恩宏、陈晓明
本标准批准人：祁达才
本标准执行中遇到具体问题，请及时向中国南方电网有限责任公司基建部反馈。有关意见及建议请发邮件至：yuantp@。

1 总则
1.1 为强化公司基建工程质量过程管理，提升工程实体质量水平，依据国家有关法律法规、规程规范和公司有关规定，特制定本标准。
1.2 各参建单位应按照国家、行业和公司的有关质量标准和管理规定，履行质量管理职责，确保工程质量。本标准旨在强化监理单位对关键质量控制点（WHS）的监控和平行检验，由监理单位负责落实，不替代施工等单位的质量保证体系。
1.3 本标准适用于公司各电压等级（含直流、电源工程）新建、改扩建基建工程各阶段（含物资和后期投运前验收阶段）的WHS质量控制。其他工程可参照执行。
2 规范性引用文件
本标准规范性引用文件包括但不限于下列文件，下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。
GB 50026 工程测量规范
GB 50300 建筑工程施工质量验收统一标准
GB 50202 建筑地基基础工程施工质量验收规范
GB 50203 砌体工程施工质量验收规范
GB 50204 混凝土结构工程施工质量验收规范
GB 50205 钢结构工程施工质量验收规范
GB 50207 屋面工程质量验收规范
GB 50208 地下防水工程质量验收规范
GB 50209 建筑地面工程施工质量验收规范
GB 50210 建筑装饰装修工程质量验收规范
GB 50242 建筑给水排水及采暖工程施工质量验收规范
GB 50303 建筑电气工程施工质量验收规范
GB 50310 电梯工程施工质量验收规范
GB 50243 通风与空调工程施工质量验收规范
GB 50147 电气装置安装工程 高压电器施工及验收规范
GB 50148 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范
GB 50149 电气装置安装工程 母线装置施工及验收规范
GB 50150 电气装置安装工程 电气设备交接试验标准
GB 50168 电气装置安装工程 电缆线路施工及验收规范
GB 50169 电气装置安装工程 接地装置施工及验收规范
GB 50170 电气装置安装工程 旋转电机施工及验收规范
GB 50171 电气装置安装工程 盘、柜及二次回路结线施工及验收规范
GB 50172 电气装置安装工程 蓄电池施工及验收规范
GB 50254 电气装置安装工程 低压电器施工及验收规范
GB 50255 电气装置安装工程 电力变流设备施工及验收规范
GB 50256 电气装置安装工程 起重机电气装置施工及验收规范
GB 50233 110～500kV架空送电线路施工及验收规范
GB 50319 建设工程监理规范
GB/T 50326 建设工程项目管理规范
GB/T 50328 建设工程文件归档整理规范
GB 50116 火灾自动报警系统施工及验收规范
GB 50261 自动喷水灭火系统施工及验收规范
GB 50263 气体灭火系统施工及验收规范
GB 50281 泡沫灭火系统施工及验收规范
DL/T5434 电力建设工程监理规范
DL/T 754 铝母线焊接技术规程
DL/T 782 110kV及以上送变电工程启动及竣工验收规程
DL/T 5168 110kV～500kV架空电力线路工程施工质量及评定规程
DL/T 5231 ±800kV及以下直流输电接地极施工及验收规程
DL/T 5232 ±800kV及以下直流换流站电气装置安装工程施工及验收规程
DL/T 5233 ±800kV及以下直流换流站电气装置施工质量检验及评定规程
Q/CSG 10013 10kV～500kV输变电及配电工程质量验收与评定标准
Q/CSG 11105 南方电网工程施工工艺控制规范
电建质监［2005］52号 电力建设工程质量监督规定
国务院令第279号 建设工程质量管理条例
中华人民共和国工程建设标准强制性条文（电力工程部分）
中华人民共和国工程建设标准强制性条文（房屋建筑部分）
南方电网安生［2005］4号 中国南方电网有限责任公司十项重点反事故措施
3 术语和定义
3.1 关键质量控制点：特指WHS作业标准确定的W、H、S关键质量控制点。
3.1.1见证点W (Witness Point)：在规定的建设关键过程（工序）实施前，项目监理、施工等责任方在约定的时间到现场进行见证检查或进行文件检查的控制点，相关检查方在规定的时间未能到场见证，作业单位可以认为已获认可，可继续进行该项作业。
3.1.2停工待检点H (Hold Point)：针对作业过程中有特殊要求而设置的控制点，项目监理、施工等责任方应在约定的时间到现场对该控制点进行监督检查，未经检查认可不得超越该点作业。但如果检查方不在操作现场，作业方又查明已根据合同规定预先通知了责任方，则作业方在以书面形式正式通知检查方48小时后，可以进行下一道作业。
3.1.3旁站点S (Standby Point)：针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。
3.2 质检点：指W、H、S关键质量控制点涉及的具备施工质量检查条件的土建工程检验批，其他专业分项工程。
3.3 抽检点：指抽样选取确定的质检点。
3.4 工程质量（WHS）合格率：在WHS关键质量控制点实际检测中，抽检点的合格数占抽检点总数的百分比。反映工程实体质量合格水平，为工程实体质量指标。
3.5 工程质量（WHS）合格率计算公式
3.5.1 工程质量（WHS）合格率= ×100%
1）分子指在检查时段的抽检合格点总数
2）分母指在检查时段的抽检点总数。
抽检时段样本数据计算出的WHS合格率即为抽检时段该项工程的当期WHS合格率。工程各时段抽检合格点累计总数占抽检点累计总数的百分比为该项工程的累计WHS合格率。
3.5.2 抽检点从质检点中抽取，原则如下：
1)采用抽样统计方法确定，抽检比例一般为质检点数量的10—30%，抽检比例也可根据实际情况由抽检单位确定。抽检一般应涵盖W、H、S点，同时还应涵盖各专业。
2)配网工程项目原则按照监理单位监理的在建项目数30%比例抽查统计。单项工程质检点抽检比例根据实际情况由抽检单位确定。
3.5.3 质量水平等级
分合格（优、良、中）和不合格两个等级。
优：WHS合格率≥95%
良：95%＞WHS合格率≥90%
中：90%＞WHS合格率≥80%
不合格： WHS合格率＜80%
4 职责
4.1 公司基建部
负责WHS标准的制定、修订。负责职责范围内基建工程WHS 应用的检查、监督与考核。定期开展基建工程质量管理检查，定期发布WHS合格率。
4.2 分子公司
负责职责范围内基建工程WHS 应用的检查、监督与考核。负责落实质量管理工作，定期开展质量管理检查，定期统计上报、发布WHS合格率。
4.3 建设单位（业主项目部）
负责审批质量控制标准(WHS)设置表，监督落实质量控制工作，定期开展质量管理检查，定期统计上报、发布WHS合格率。
4.4 监理单位（监理项目部）
是WHS质量控制点实体质量的监控主体，负责编制质量控制标准(WHS)设置表，通过平行检验核查工程实体质量。负责WHS检查评价及检查表的填写归档。定期统计上报WHS合格率。
4.5 施工单位（施工项目部）
是WHS质量控制点实体质量的责任主体。参与质量控制标准(WHS)设置表审查，负责WHS质量控制点实施，保证工程实体质量。
4.6 勘察设计、物资采购和运行单位
参与质量控制标准(WHS)设置表审查和WHS质量控制点日常检查。
5 管理内容与方法
5.1工程质量WHS控制点的设置原则
1）法律法规、国家或行业规程规范、质量标准中规定必须检查的项目。
2）对工程性能、寿命、安全、可靠性和精度等有严重影响的关键部位和关键工序。
3）对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序。
4）隐蔽工程。
5）工程建设标准强制性条文中规定的必须检查的项目。
5.2 工作程序要求
5.2.1开工前，由监理项目部分专业编制该项目的质量控制标准(WHS)设置表，报业主项目部审批。
1）监理项目部应根据本标准和工程实际，筛选确定适用于本工程的WHS质量控制点，并可根据现场需要适当增设。
2）当施工过程中发生工程变更，引起质量控制点变化时，应通过流程重新审批，变更 WHS 质量控制点设置表。
3）监理项目部应配置质量控制标准(WHS)设置表展示牌。
5.2.2 监理项目部根据工程实际进度，定期检查WHS质量控制点的实体质量，填写相应的WHS检查表，及时组卷、存档。竣工投产后，WHS检查表作为监理单位质量控制资料归档。
5.2.3 监理项目部每月定期计算WHS合格率。
5.2.4 对WHS质量控制点，监理检查采用现场复核方式，因特殊原因不能及时到场的，施工项目部应提供录像、数码照片和施工记录作为检查复核依据。
5.2.5 公司鼓励各单位对WHS质量控制点拍摄数码照片并存档。
5.3 工程质量WHS控制点
5.3.1 工程质量WHS控制点专业分布
本标准共设置质量控制点312个，包括W点166个、H点90个、S点56个。其中：

序号
专业
W点数目
H点数目
S点数目
小计
1
输电线路
12
5
10
27
2
电气安装
34
5
4
43
3
土建
68
46
5
119
4
电气试验
33
0
5
38
5
继电保护
0
0
18
18
6
自动化
0
1
13
14
7
通信
8
26
0
34
8
配网
9
6
1
16
9
物资到货验收
2
1
0
3
合计
166
90
56
312

5.3.2 配网工程质量控制点

序号
质量控制点
控制方式及编号
WHS表格编号
1
架空线路土建工程
H084
表H084-1
表H084-2
表H084-3
2
架空线路安装工程
W156
表W156-1
表W156-2
表W156-3
3
户外电气设备安装工程
W157
表W157
4
电缆线路土建工程
H085
表H085-1
表H085-2
表H085-3
表H085-4
表H085-5
表H085-6
表H085-7
5
电缆线路安装工程
S056
表S056-1
表S056-2
6
配电房土建工程
H086
表H086-1
表H086-2
表H086-3
表H086-4
表H086-5
表H086-6
表H086-7
表H086-8
7
配电房电气设备安装工程
W158
表W158-1
表W158-2
表W158-3
8
箱式变电站土建工程
H087
表H087-1
表H087-2
表H087-3
9
箱式变电站安装工程
W159
表W159
10
台架式变压器土建工程
H088
表H088-1
表H088-2
表H088-3
11
台架式变压器安装工程
W160
表W160-1
表W160-2
表W160-3
12
低压台区土建工程
H089
表H089-1
表H089-2
表H089-3
表H089-4
表H089-5
表H089-6
表H089-7
13
低压台区安装工程
W161
表W161-1
表W161-2
表W161-3
表W161-4
14
通信安装工程
W162
表W162-1
表W162-2
15
配网自动化安装工程
W163
表W163
16
电气试验
W164
表W164-1
表W164-2
表W164-3
注：考虑到配网批次工程工期短、项目多而散，以及涵盖了土建、线路、电气、通信等专业的特点，从切合实际出发，本标准只设16个质量控制点，因此个别质量控制点颗粒度较大，控制方式不一定能一一满足实际需要。

5.3.3 物资到货验收质量控制点

序号
质量控制点
控制方式及编号
WHS表格编号
1
到货验收检查
W165
表W165
2
开箱验收
W166
表W166
3
物资缺陷处理
H090
表H090-1
表H090-2

6 WHS合格率检查、统计和考核
6.1 公司基建部、各分子公司和建设单位定期对在建工程WHS合格率进行排序通报，并按公司有关规定对责任单位进行考核。
6.2 WHS合格率指标考核内容为工程实体质量水平和施工、监理、建设和设计等单位的现场质量管理水平。WHS合格率指标考核直接责任主体为施工单位（施工项目部），监理、建设和设计等单位为连带考核责任主体。
6.3各分子公司（含广州、深圳供电局）、建设单位（业主项目部）、监理项目部每月定期检查，按照附表B的统一格式逐级统计上报WHS合格率。WHS合格率指标上报程序按照公司《基建综合统计与评价管理规定》有关要求执行。
6.4 公司采用WHS合格率（累计）指标定期对各单位工程质量情况进行排序通报，当期WHS合格率可作为过程监控指标。年度内投产项目按WHS合格率（累计）指标进行质量综合评级和排序，以衡量年度投产各项目的质量水平；跨年度投产项目参与WHS合格率定期排序通报，未在当年度投产的，不参加当年度投产项目质量综合评级和排序，按投产年度顺延。
6.5各单位可根据实际情况对WHS合格率指标进行适当分解和细化，设置WHS合格率的二级或三级指标，用于强化现场质量管理。
6.6 上级或第三方督查
督查原则按照每半年一次开展。如上级或第三方督察发现上报WHS合格率存在虚报、错报或与实体质量不符的，各级基建部将视其严重程度对监理等单位开展质量约谈、责任追溯和通报批评等方式进行考核。
6.7 应用
WHS检查评价结果将作为参考依据，纳入承包商资信管理体系和项目年度优质工程评选。
7．附则

附表A WHS合格率检查分析表
WHS合格率检查分析表

序号
质量控制点
控制方式及编号
合格判定
（1合格，0不合格）
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

WHS合格率=×100%=

工程名称： 检查日期：

附表B WHS合格率分级统计表(TJ01-TJ05)
单项工程WHS合格率统计表

表TJ01（监理项目部使用）
工程名称
WHS抽检点总数（个）
WHS抽检合格点总数（个）
WHS合格率（%）
备注
本月
（A）
1- 月累计(Y)
本月
(B)
1- 月累计(X)
本月
(B/A×100%)
1- 月累计
(X/Y×100%)
××工程

新建□
续建□　
1、WHS合格率=×100%
（1）分子指在检查时段的抽检合格点总数
（2）分母指在检查时段的抽检点总数。
2、抽检时样本数据计算出的WHS合格率为抽检时段该项工程的WHS合格率，为当期WHS合格率。
3、工程各时段抽检合格点累计总数占抽检点累计总数的百分比为该项工程的累计WHS合格率。
4、抽检单位应计算统计当期WHS合格率和累计WHS合格率。

业主项目部经理： 现场监理负责人： 填报人： 填报日期：

业主项目部基建工程WHS合格率统计表

业主项目部： 表TJ02（业主项目部使用）
工程名称
WHS抽检点总数（个）
WHS抽检合格点总数（个）
WHS合格率（%）
备注
本月
（∑A）
1- 月累计(∑Y)
本月
(∑B)
1- 月累计(∑X)
本月
(∑B/∑A×100%)
1- 月累计
(∑X/∑Y×100%)
合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

各项目部可同步统计各电压等级工程的WHS合格率。

业主项目部经理： 填报人： 填报日期：

建设单位基建工程WHS合格率统计表
建设单位： 表TJ03（建设单位使用）
工程名称/单位
WHS抽检点总数（个）
WHS抽检合格点总数（个）
WHS合格率（%）
备注
本月
（∑A）
1- 月累计(∑Y)
本月
(∑B)
1- 月累计(∑X)
本月
(∑B/∑A×100%)
1- 月累计
(∑X/∑Y×100%)
合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

业主项目部指标
××业主项目部

××业主项目部

…

各建设单位可同步统计各电压等级工程的WHS合格率。

批准人： 填报人： 填报日期：

分子公司基建工程WHS合格率统计表
分子公司： 表TJ04（分子公司使用）
工程名称/单位
WHS抽检点总数（个）
WHS抽检合格点总数（个）
WHS合格率（%）
备注
本月
（∑A）
1- 月累计(∑Y)
本月
(∑B)
1- 月累计(∑X)
本月
(∑B/∑A×100%)
1- 月累计
(∑X/∑Y×100%)
合计

电源工程
新建

续建

±800kV
新建

续建

±500kV
新建

续建

500kV
新建

续建

220kV
新建

续建

110kV
新建

续建

35kV
新建

续建

10kV及以下
新建

续建

建设单位指标
××建设单位

××建设单位

…

各分子公司可同步统计各电压等级工程的WHS合格率。
批准人： 填报人： 填报日期：

公司基建工程WHS合格率统计表
表TJ05（公司基建部使用）
单位
WHS抽检点总数（个）
WHS抽检合格点总数（个）
WHS合格率（%）
备注
本月
（∑A）
1- 月累计(∑Y)
本月
(∑B)
1- 月累计(∑X)
本月
(∑B/∑A×100%)
1- 月累计
(∑X/∑Y×100%)
合计

超高压公司

调峰调频公司

广东电网公司

广西电网公司

云南电网公司

贵州电网公司

海南电网公司

广州供电局

深圳供电局

填报人： 填报日期：

附表C 作业流程图

附录D 基建工程质量控制作业标准（WHS）附录表格

配网、物资到货验收分册

目录
钢管杆、铁塔基础开挖检查表 23
钢管杆、铁塔基础检查表 24
接地装置检查表 26
钢管杆、铁塔、混凝土电杆组立安装检查表 27
杆塔拉线、横担、金具及绝缘子安装检查表 29
导、地线展放、紧线、附件连接安装检查表 31
户外箱变、台架、开关设备及电缆分支箱安装检查表 33
接地装置检查表 37
电缆沟（井）检查表 38
电缆沟（井）检查表 40
电缆槽盒、盖板检查表 42
电缆管道检查表 44
箱式变压器、电缆分支箱、桥架基础检查表 46
箱式变压器、电缆分支箱、桥架基础检查表 48
电缆敷设和电缆支架（桥架）安装 及电缆防火封堵检查表 50
电缆终端头（中间头）制作安装和电缆终端头（户外）接地及保护管安装检查表 52
配电房地基与基础检查表 54
配电房地基与基础检查表 56
配电房地基与基础检查表 58
配电房地基与基础检查表 60
配电房钢筋混凝土主体结构检查表 61
配电房钢筋混凝土主体结构检查表 63
配电房屋面检查表 65
配电房防雷接地、户内照明检查表 67
户内变压器安装检查表 68
高压开关柜、负荷开关柜安装检查表 70
0.4kV低压开关柜、低压母线安装检查表 72
接地装置检查表 74
箱式变压器、电缆分支箱、桥架基础检查表 75
箱式变压器、电缆分支箱、桥架基础检查表 77
户外箱变、台架、开关设备及电缆分支箱安装检查表 79
钢管杆、铁塔基础开挖检查表 83
钢管杆、铁塔基础检查表 84
接地装置检查表 86
钢管杆、铁塔、混凝土电杆组立安装检查表 87
杆塔拉线、横担、金具及绝缘子安装检查表 89
户外箱变、台架、开关设备及电缆分支箱安装检查表 91
钢管杆、铁塔基础开挖检查表 95
钢管杆、铁塔基础检查表 96
接地装置检查表 98
电缆沟（井）检查表 99
电缆沟（井）检查表 101
电缆槽盒、盖板检查表 103
电缆管道检查表 104
钢管杆、铁塔、混凝土电杆组立安装检查表 106
杆塔拉线、横担、金具及绝缘子安装检查表 108
导、地线展放、紧线、附件连接安装检查表 110
电缆敷设和电缆支架（桥架）安装 及电缆防火封堵检查表 111
通信光缆安装检查表 114
通信设备安装检查表 115
自动化终端安装检查表 116
10kV变压器试验检查表 118
电气设备试验检查表 119
电力电缆试验检查表 121
物资到货检查表 122
物资开箱检查表 123
物资缺陷处理检查表 124

钢管杆、铁塔基础开挖检查表
工程名称： 表H084-1
单项工程名称

工程地点

线路长度
km
杆塔数
基
验收基础（杆塔号）

工序
序号
检查（检验）项目
性
质
质量标准
检查结果
是否合格
（合格填“1”，反之填“0”）
普通基础坑分坑和开挖
1
基础坑中心根开及对角线尺寸
关键
±2‰

2
基础坑深（mm）
关键
＋100
－50

3
基础坑底板尺寸
关键
－1%

4
基坑（槽）底土质类别
关键
符合设计要求

岩石、掏挖基础坑分坑和开挖
5
基础坑深（mm）
关键
不小于设计值

6
基础坑中心根开及对角线
关键
±1%
±0.7%

7
基础坑底部尺寸
关键
不小于设计值

8
基础立柱尺寸
关键
－1%
－0.7%

施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查（检验）项目数： 合格项数： 不合格项数：
合格率（×100%）= 等级：合格（优 □ 良 □ 中 □）
不合格 □
检查人（签名）：
年 月 日
注：①检查（检验）项目数是指根据工程进度实际检查（检验）的项目数。②优（合格率≥95%）；良（95%＞合格率≥90%）；中（90%＞合格率≥80%）；不合格（合格率＜80%）。③关键（主要、主控）项有一项不合格的，即不能评为“优、良”。④验评是否填写不纳入合格率统计范围。

钢管杆、铁塔基础检查表
工程名称： 表H084-2
单项工程名称

工程地点

线路长度
km
杆塔数
基
杆塔号

工序
序号
检查（检验）项目
性质
质量标准
检查结果
是否合格
（合格填“1”，反之填“0”）
材料检验
1
地脚螺栓规格、数量
关键
符合设计要求

2
主钢筋、预制件规格（电杆）、数量
关键
符合设计要求

3
混凝土及预制件强度
关键
不小于设计值

基础混凝土浇筑
4
立柱断面尺寸 mm
重要
-1%
-0.7%

5
底层（掏挖）断面尺寸 mm
普通基础
重要
-1%

6
掏挖基础
重要
不允许负偏差

7
基础埋深 mm
普通基础
重要
+100，-50　
+100，0

8
掏挖基础
重要
不允许负偏差

9
电杆坑深
关键
≤+100，-50

10
钢筋保护层厚度 mm
重要
-5

11
整基基础中心位移mm
顺线路
重要
30
21

12

横线路
30
21

13
整基基础扭转
□一般塔
关键
10
7

14

□高塔

5
4

15
同组地脚螺栓中心与立柱中心偏移mm
一般
10

16
基础顶面高差mm
一般
5

17
基础根开及对角线尺寸mm
一般塔
一般
±2‰
±1.4‰

18
高塔
±0.7‰
±0.5‰

19
混凝土表面质量
一般
外观质量无缺陷
及表面平整光滑

20
回填土
关键
符合GB50233-2005第4.0.7～第4.0.10条规定

施工单位是否同步执行本质量控制点对应的验评标准 是 □ 否 □
结论

检查（检验）项目数： 合格项数： 不合格项数：
合格率（×100%）= 等级：合格（优 □ 良 □ 中 □）
不合格 □
检查人（签名）：
年 月 日
注：①检查（检验）项目数是指根据工程进度实际检查（检验）的项目数。②优（合格率≥95%）；
