施工工艺及喷涂设备.doc

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

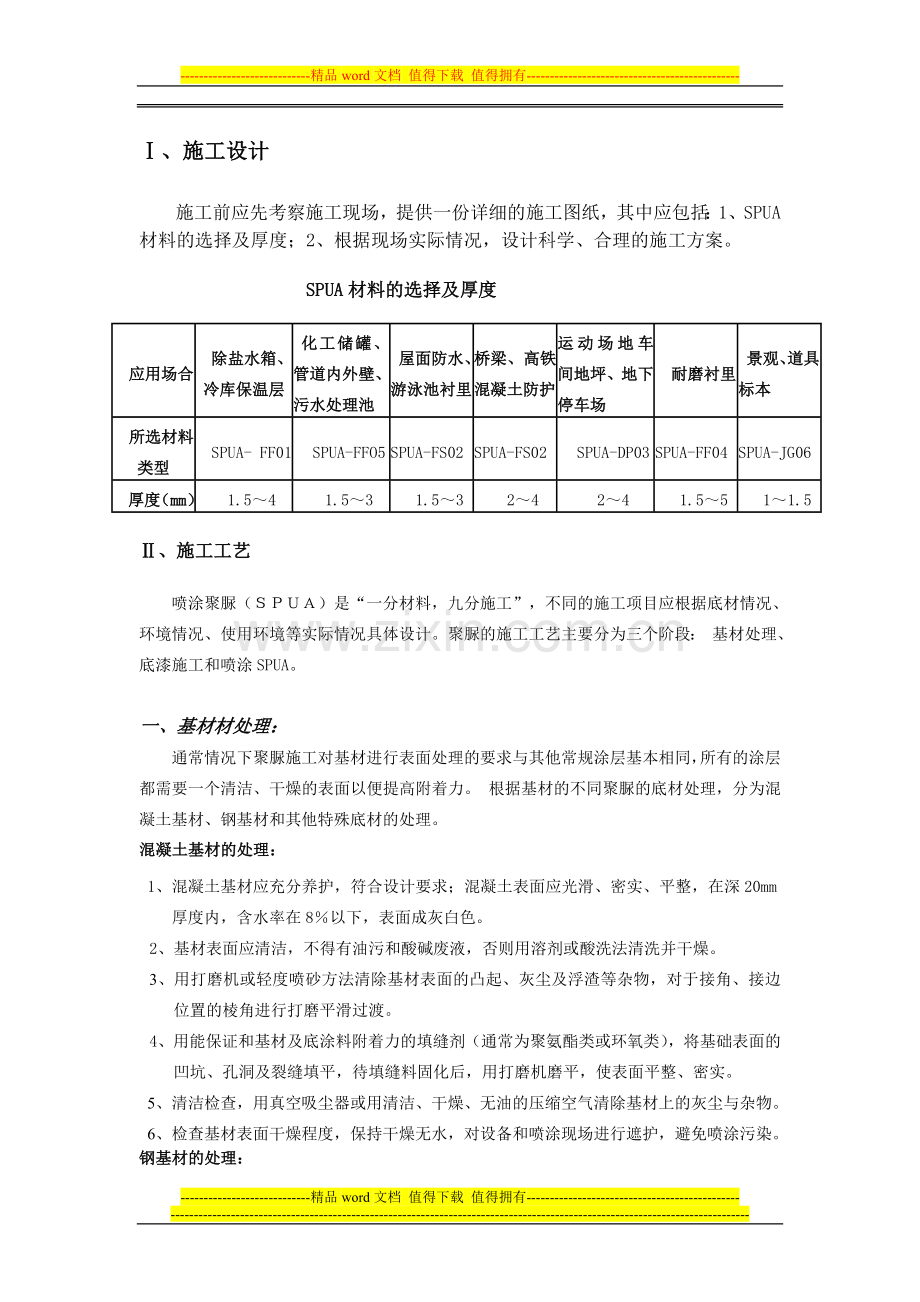

Ⅰ、施工设计
施工前应先考察施工现场，提供一份详细的施工图纸，其中应包括：1、SPUA材料的选择及厚度；2、根据现场实际情况，设计科学、合理的施工方案。
SPUA材料的选择及厚度
应用场合
除盐水箱、冷库保温层
化工储罐、管道内外壁、污水处理池
屋面防水、游泳池衬里
桥梁、高铁混凝土防护
运动场地车间地坪、地下停车场
耐磨衬里
景观、道具、标本
所选材料类型
SPUA- FF01
SPUA-FFO5
SPUA-FS02
SPUA-FS02
SPUA-DP03
SPUA-FF04
SPUA-JG06
厚度（mm）
1.5～4
1.5～3
1.5～3
2～4
2～4
1.5～5
1～1.5
Ⅱ、施工工艺
喷涂聚脲（ＳＰＵＡ）是“一分材料，九分施工”，不同的施工项目应根据底材情况、环境情况、使用环境等实际情况具体设计。聚脲的施工工艺主要分为三个阶段： 基材处理、底漆施工和喷涂SPUA。

一、基材材处理：
通常情况下聚脲施工对基材进行表面处理的要求与其他常规涂层基本相同，所有的涂层都需要一个清洁、干燥的表面以便提高附着力。 根据基材的不同聚脲的底材处理，分为混凝土基材、钢基材和其他特殊底材的处理。
混凝土基材的处理：
1、混凝土基材应充分养护，符合设计要求；混凝土表面应光滑、密实、平整，在深20mm厚度内，含水率在8％以下，表面成灰白色。
2、基材表面应清洁，不得有油污和酸碱废液，否则用溶剂或酸洗法清洗并干燥。
3、用打磨机或轻度喷砂方法清除基材表面的凸起、灰尘及浮渣等杂物，对于接角、接边位置的棱角进行打磨平滑过渡。
4、用能保证和基材及底涂料附着力的填缝剂（通常为聚氨酯类或环氧类），将基础表面的凹坑、孔洞及裂缝填平，待填缝料固化后，用打磨机磨平，使表面平整、密实。
5、清洁检查，用真空吸尘器或用清洁、干燥、无油的压缩空气清除基材上的灰尘与杂物。
6、检查基材表面干燥程度，保持干燥无水，对设备和喷涂现场进行遮护，避免喷涂污染。
钢基材的处理：
1、基材表面的焊缝、焊渣、凿坑伤疤等，应采取打磨和填充的方法，使整个基材平滑过渡，防止涂敷时出现漏点，锐边锐角打磨成圆弧。
2、喷砂除锈前，除去基材表面的油污、油脂和其它污物。
3、采用喷砂和抛光处理表面，表面质量达到规定的Sa2.5级，对于不能喷砂处理的部位，进行手工除锈，达到st3级标准。
4、清除基材表面的尘土和抛光除锈过程中产生的杂物，避免灰尘等杂物存在影响附着力。
其他特殊基材处理
其他特殊基材处理请我公司技术人员联系，为您出具科学、合理的方案。
二、底漆施工
1、采用与聚脲配套的底漆，可将聚脲涂层和基材紧紧粘结在一起。
底漆的作用有两点：一是隔离、封闭基材表面细孔中的空气和水分，避免喷涂聚脲后出现鼓泡或针孔；二是提高聚脲涂层与基材的附着力。（尽量使用厂家配套材料）。
2、底漆按照使用说明书进行配料和施工工艺进行喷涂、滚涂或刷涂，施工时基材表面应符合要求，对边角、接缝等节点部位等不易涂到之处先进行预涂，再进行大面积涂装。
三、喷涂SPUA
1、喷涂前检查待涂件底漆表面状况，确认表面已固化、干燥、清洁方可施工。
2、按照程序起动设备，检查运行状况。调整设备，设置工艺参数，一切正常后方可进行涂敷作业。
3、喷涂要保证厚度大致均匀。多遍喷涂时，应采用水平及垂直交叉式喷涂，保证涂层厚度均匀，施工过程中应随时检查涂层厚度。

施工专用设备
SPUA材料的综合性能突出，施工技术先进。但惹没有合适的喷涂设备对聚脲的快速化学反应进行有效的控制，难以达到优良的物理性能和顺滑的表观状态。聚脲专业喷涂设备是整个聚脲工艺中重要的环节，需要整个设备系统稳定，精密的协同运作。
喷涂聚脲体系由两个化学活性极高的组分组成，混合后快速反应造成黏度迅速增大，如没有适当的输送、计量、混合、雾化和清洗设备，这一反应不同于以往的普通涂料施工。SPUA所需专业化设备必须具有平稳的物料输送系统、精确的物料计量系统、均匀的物料混合系统、良好的物料雾化系统及方便的物料清洗系统。
喷涂设备分三大部分：设备主体、喷枪、辅助设备。其运行原理为：气动上料泵给主机适当压力供料。主体设备中物料计量表控制两高活性组分的出料量为1：1，经内部物料混合系统混合（可定时），调节喷枪，控制出雾量。

目前喷涂设备的主导品牌为GUSMER、GRACO等.其弹性体和刚性喷涂设备有E-XP1、E-XP2、H-XP2、H-20/35 PRO等，目前国内已有多家企业自主研发生产出了符合喷涂要求的聚脲喷涂机，用户可按自身定位选择.辅助设备包括压机、冷干机、抽料泵、B料搅拌器等。另外还需准备安全防护用品、常用的工具、杂件等。

施工辅助设备
空气压缩机
气源是整个喷涂系统必需的一个部分，是为抽料泵、喷枪、气动主机的比例泵提供动力的。
其额定功率应根据设备需求而选择。

冷干机
气动设备的动力源是压缩空气，但在压缩机组提供的压缩空气中含有大量的水分、油分和杂质。未经干燥净化的压缩空气会使气动机构中的各执行元件产生严重磨损和锈蚀；严重的是压缩空气中夹带的油分、杂质、水分会造成SPUA涂层出现缩孔、鼓泡和针眼等系列缺陷，破坏涂层的内在品质、外观质量。所以，油水分离器的选择对SPUA技术具有举足轻重的作用，切不可忽视。
冷冻过滤式空气干燥器，既通过冷媒对压缩空气中的油、水进行有效分离，达到净化空气的目的，从而显著改善涂层的外观效果。对于SPUA技术而言，一般处理能力应在0.8M3/min以上的冷干机都能满足需要。

抽料泵

B料搅拌器
由于聚脲B组分是由多种液体、固体原料组成的混合物，在贮存和运输过程中往往会发生固体原料的沉降现象，这就需要一个搅拌器对B料进行连续地搅拌。

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------
