无线网络数字电视系统的技术应用.doc

无线网络数字电视系统的技术应用与实践
【 摘 要 】 无线网络数字电视是采用数字电视技术，通过无线发射、地面接收的方法进行电视节目传播，目前移动数字电视便是无线网络数字电视系统的应用，在任何安装了接收装置的巴士、轨道交通等移动载体就能收看到清晰的电视画面。
【 关键词 】 无线网络；数字电视
【 abstract 】 wireless network digital television is the use of digital television technology, through the wireless transmitting, receiving method of ground for the spread of television programs, the current mobile digital tv is the wireless network digital television system, installed in any receiving device bus, rail and other mobile carriers will be able to watch the clear television pictures.
【 keywords 】 wireless network; digital television
1 引言
随着通讯技术的迅猛发展，无线网络技术应用也越来越普遍了，实现了不受线路限制随时随地都能无线上网的目标。无线网络不仅仅应用在计算机上网，其技术也开始步入数字电视行业，形成无线网络数字电视系统。从行业走势看在全球及我国广电数字化、网络化、产业化发展进程中，无线地面数字电视将成为行业发展的必然趋势。目前国内正在积极推进、稳步启动地面无线数字电视市场。
2 无线数字电视发射系统特点

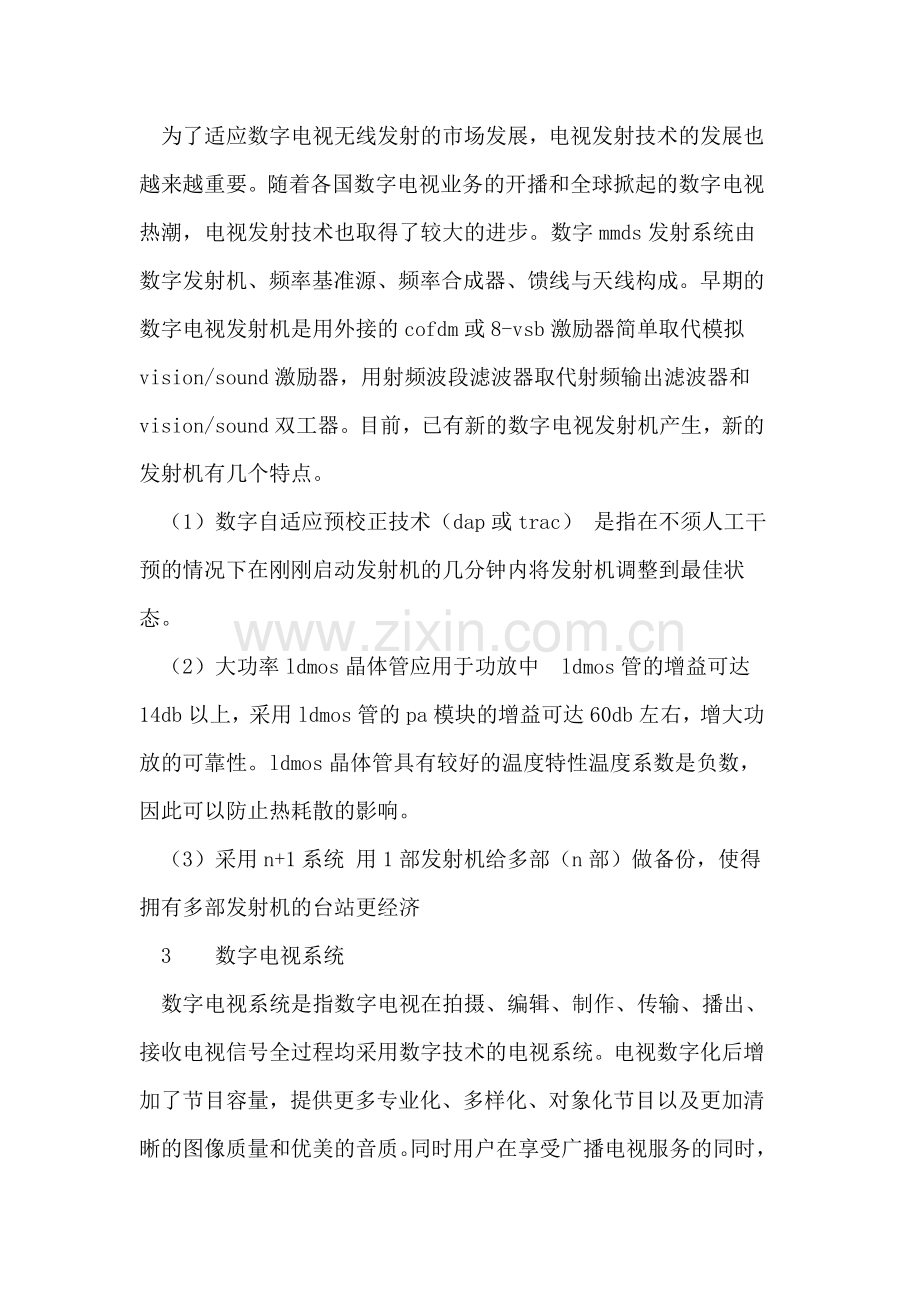

为了适应数字电视无线发射的市场发展，电视发射技术的发展也越来越重要。随着各国数字电视业务的开播和全球掀起的数字电视热潮，电视发射技术也取得了较大的进步。数字mmds发射系统由数字发射机、频率基准源、频率合成器、馈线与天线构成。早期的数字电视发射机是用外接的cofdm或8-vsb激励器简单取代模拟vision/sound激励器，用射频波段滤波器取代射频输出滤波器和vision/sound双工器。目前，已有新的数字电视发射机产生，新的发射机有几个特点。
（1）数字自适应预校正技术（dap或trac） 是指在不须人工干预的情况下在刚刚启动发射机的几分钟内将发射机调整到最佳状态。
（2）大功率ldmos晶体管应用于功放中 ldmos管的增益可达14db以上，采用ldmos管的pa模块的增益可达60db左右，增大功放的可靠性。ldmos晶体管具有较好的温度特性温度系数是负数，因此可以防止热耗散的影响。
（3）采用n+1系统 用1部发射机给多部（n部）做备份，使得拥有多部发射机的台站更经济
3 数字电视系统
数字电视系统是指数字电视在拍摄、编辑、制作、传输、播出、接收电视信号全过程均采用数字技术的电视系统。电视数字化后增加了节目容量，提供更多专业化、多样化、对象化节目以及更加清晰的图像质量和优美的音质。同时用户在享受广播电视服务的同时，还可以享受到如股票、生活服务、市政公告、天气预报、交通信息等各种资讯信息服务。
一个数字电视系统的基本组成框图。数字电视系统可分为三大部分：电视信号的数字化及处理、数字电视信号的传送与交换、数字电视信号的接受和记录。三大部分即对应图示中的信源部分、信道部分及信宿部分。其中信源编码部分包括信源音频编码器、视频编码器和复用器。信源编码对视频／音频信号进行压缩编码，在一定压缩率前提下可得到最高解码图像质量。
信道传输将传输媒体和完成各种形式的信号变换功能的设备包含在内的信道，包括信道编码与调制、发射机、传输媒质、接收机和信道解调与解码，其中传输方式可以是地表传播、对流层传播、电离层传播、视线传播及空间传播等。根据媒质的不同在信道传输部分中将会采取不同的信道编码和调制方式，信道传输部分对应不同的标准。受地面广播信道影响及其他干扰和杂波使信号的差错率增加、业务质量下降，地面广播要采用其他更复杂的技术来避免信号差问题并且支持移动接收。
4 无线数字电视传输系统
无线数字电视是一种新型接收信号方式，其传输原理是前端的各路数字电视信号源分别经qam调制器调制后，送入混合器混合后再通过muds宽带微波发射机进行功率放大，送至天线以无限发射的方式传输覆盖。在接受段，数字机顶盒对从接受天线收下的数字电视包信号进行解码，并经ic卡智能管理系统识别授权，还原成音、视频信号，供用户收看。
在无线数字电视传输系统中ofdm(正交频分复用技术)被广为采用，它是宽带无线传输技术的发展方向，并已成为第四代移动通信(4g)和宽带无线局域网的主流技术。实现数字电视移动接收的关键就是要解决动态多径与多普勒频移问题、从而减少符号问干扰。而ofdm的基本原理就是将高码率的串行数据流变换成n个低码率的并行数据流，并对n个彼此相互正交的载波分别进行调制，符号率降低即符号周期增大，从而减小因动态多径和多普勒频移引起的码问干扰，又因设置了保护间隔，从而减少了多径反射对多载波正交特性的影响，使码间干扰进一步减小，经过这些处理便能很好地支持移动接收。
在进行广阔区域的无线数字电视覆盖时会存在山体中的隧道，人烟稀少地域的重要交通线，地形起伏大且地表环境复杂的地域等各种需要特殊方式进行覆盖的地区，在城市的交通道路上行驶的车载终端；大型场馆，超市的固定终端；客户携带的手持终端等对无线数字电视信号的覆盖都存在着大量的需求。针对这些区域分析，最良好的方式就是使用无线电视功率增强转发器来解决，将无限通讯中对于补充放大类设备的本地控制、远程网管经验借鉴到无限数字电视产品中，大大提高无线数字电视覆盖产品的后期维护方便性。
无线数字电视功率增强转发器包括施主天线、功率增强转发器主机、重发天线等；功率增强转发器主机由uhf滤波器、低噪声放大器、中频处理单元、功率放大单元、监控单元以及电源所组成；施主天线接收进来的数字电视信号通过转发器的uhf滤波器进行滤波，
然后送入低噪声放大器进行放大，改善数字电视信号的信噪比，再到中频处理后输出送往功率放大器单元进行功率放大，达到所需要的功率再通过uhf滤波最后经过到重发天线发射出去。
5 总结
无线数字电视目前在我国正处于该行业的高速发展期，从技术发展趋势和国家政策的大环境来说，模拟电视数字化已经是大势所趋，无线数字电视是其不可或缺的一种实现方式。
参考文献
[1] 刘春英，张国煊.谈谈无线上网[j]. 北京：现代电信科技，2011（5）：18-20.
[2] 方子岩.无线上网机mobile gis[j]. 北京：铁路航测，2002（3）：10-12.
[3] 谈振辉.短距离低功率无线通信接入系统[j].北京交通大学学报,2010年02期.
[4] 肖斌.1kw cmmb数字电视发射机[j].广电设备与技术，2008（3）：25－27.
[5] 杨威,杨杰,张国庭.地面数字电视广播覆盖的研究[j]. 广播与电视技术,2007(11).
