HF J---8D/HF J---8B射频毫伏表使用说明
一、概述
HFJ-8D, HFJ-8B射频毫伏表系采用双二极管检波，低噪声深负反馈放大电路的刻度线性化新型超高频电压测量仪器。测量电压范围为1mV~10V，频率范围宽达20Hz-1000MH。具有测量范围宽，刻度线性好及工作环境适应性强的特长。探头尺寸小型化，更适合于微型化电子设备的检测。HFJ-8D轻触式量程开关，无旋钮错位和打滑之忧，更具耐用性。它还具有量程遥控功能(选购件)。
综上所述，HFJ-8D, HFJ-8B是一种较为理想的高频测量仪器，是有关工厂、学校、科研单位必不可少的测试设备。
二.工作特性
2. 1被测电压频率范围:
1kHz～1000MHz。用低频探头(选购件)可至20Hz。
2. 2电压测量范围:
1mV～l0V分八档;如使用40dB分压器(选购件)扩展到1000V。满度值为3mV, 10mV, 30mV, 100mV, 300mV, 1V, 3V, 10V
2. 3电平测量范围:
50系统:-48～+33Bm （0dBm=0.224V)
7 5系统:-50 ～ +31dBm（0dBm=0. 274V)
2. 4电压测量固有误差:
3mV: 5%;其余各档为:3%
2. 5固有频率影响误差:(以100KHz为基准)
100kHz～50MHz:士3%
10kHz～100kHz,、50MHz～600MHz:士10%
1kHZ~10kHz, 600MHz～1000MHz: +20% -10%
2. 6工作误差:
3mV档:士5%, +3%(读数值)
其余各档:士3%、+2%(读数值)
2.7工作条件下频率影响误差:(以100KHz为基准)
100kHz～50MHz: 士5%
l0kHz～l00kHz, 50MHz～600MHz: 士15%
1kHz～l0kHz, 600MHz～1000MHz: +30%、-10%
2.8输入阻抗:
输入阻抗:《15K (30mv档)，输入电容:<2. 5pF
2.9输出直流电压:100mV:士5% 输出阻抗约1 kS2
2.10正常工作条件: 环境温度:0～400C
相对湿度:，< 90% 40℃
大气压力：750士30mmHg
电源电压：220V士10％；50Hz士5％
电源功耗：<10VA
2.11仪器外型尺寸及重量：
210 * 140 * 245mm、4Kg
2.12仪器成套及设备附件:
HFJ---8D(B)射频毫伏表――――――――――――――1台
探头――――――――――――――――――――1根
同轴T型接头――――――――――――――――1只
终端负载(50) ――――――――――――――1只
终端负载(75) ___________________________1只(选购件)
探头Q9联结套――――――――――――――－1只
40dB分压器――――――――――――――――（选购件）
鳄鱼夹接地线----―――――――――――――1根
5 * 20 0.25A保险丝―――――――――――――2只
电源线―――――――――――――――――――1根
使用说明书―――――――――――――――――1份
合格证――――――――――――――――――――1份
三、工作原理
3.1简解
HFJBD(B)包括下列电路:
1.探头:内装2组性能相同的锗超高频检波二极管
2.衰减器:斩波器及缓冲放大
3.程控交流放大器
4.同步解调器
5.脉冲形成及DC/AC变换
6.衰减器电路
7.电源供给电路

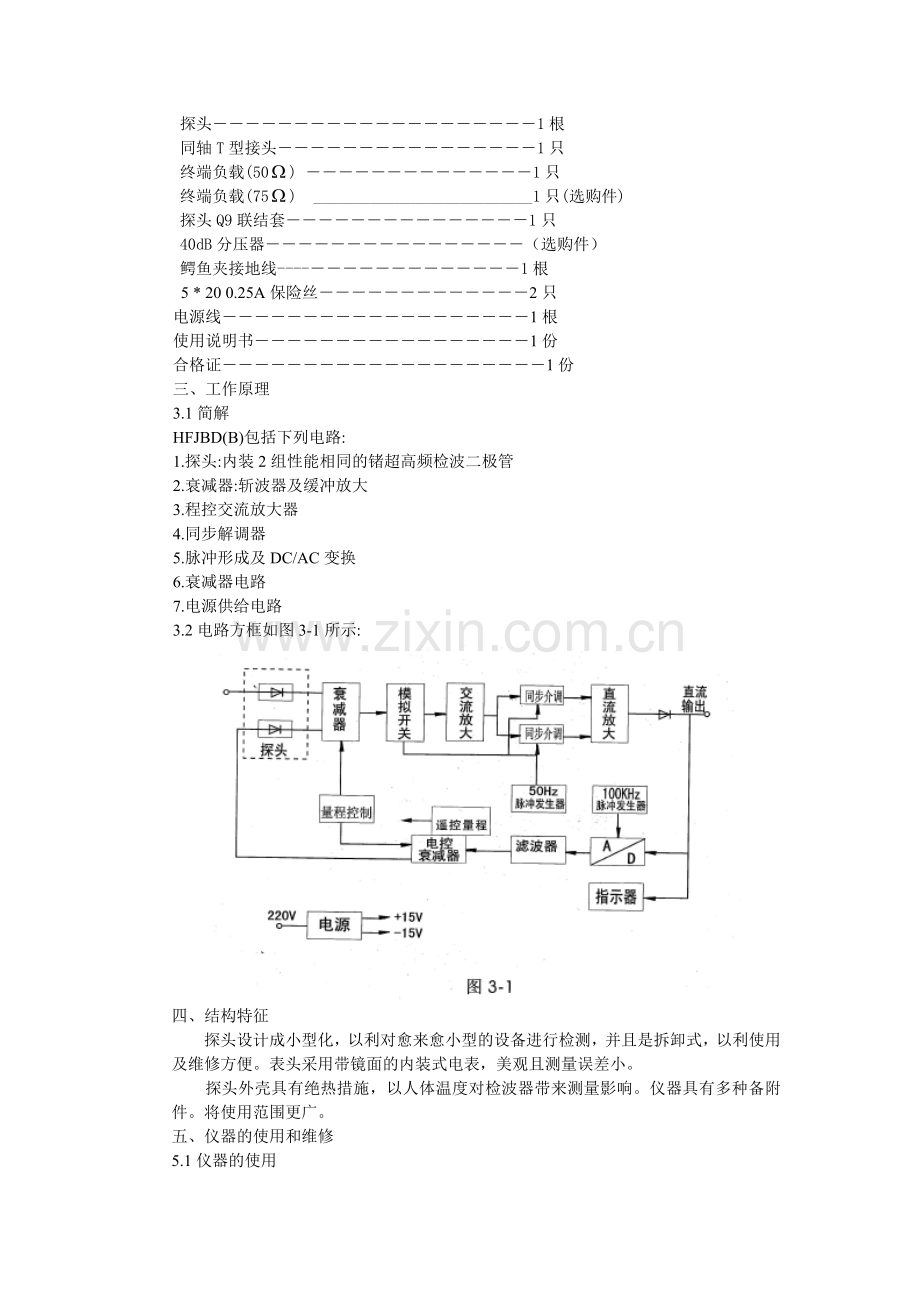

3.2电路方框如图3-1所示:

四、结构特征
探头设计成小型化，以利对愈来愈小型的设备进行检测，并且是拆卸式，以利使用及维修方便。表头采用带镜面的内装式电表，美观且测量误差小。
探头外壳具有绝热措施，以人体温度对检波器带来测量影响。仪器具有多种备附件。将使用范围更广。
五、仪器的使用和维修
5.1仪器的使用
5.1.1仪器前面板功能如图5-1

（1）电表读数指示：黑刻度为电压V或mV；分别对应于0～1及0～3满刻度指示。红刻度为dBm读数;对应于50及7 0。BAL调节区为平衡区;在3mV档时调节。
（2）电表机械调零:(用起子拨动圆盘调零位)
（3）电源开关:按下时为电源接通。
（4）探头插座插入探头作测量用。(插拔探头插头时，要往后拉动插头外圈后方能插拔，否则插头是锁住的)
（5）BAL调节:在10mV以下时有作用。使用时在3mV调节，使指针指BAL区后，10mV, 30mV不用调节，直接测量。
（6）量程选择开关。
5.1.2仪器后面板安排如图5-2

（1）电源插座:配以三芯电源插入220V电源。
（2）DC直流电压输出端: (红为正，黑为负)

（3）保险丝座
5.1.3测量准备
3测量准备
（1） 调整电表机械零点
（2） 把探头接到探头插座上
（3） 接通电源
（4） 置量程为3mV档
（5） 用尽量短的接地线把探头头子与外壳短接。最好是采用本仪器提供的T型接头及终端负载。
（6） 调节BAL(平衡)旋钮使表针指示在BAL区。
（7） 切换合适量程对相应的被测电压进行测量。
5.1.4 操作注意事项
（1）探头应尽量是离开发热体，以免引起探头升温
（2）平衡调节只能在3mV调整，调整后测量各档不需要重新调节
（3）探头测量电压，直流电压应不大于l00v，交流电压不大
于15Vrms
（4）探头是本仪器主要部件，如果使用不当，探针及连线容易损坏，因此需要特别小心。
5.15 测量步骤：
例1：需测某一信号源输出电压（电平）
连接图如图5-3

选择合适的量程，读取电表指示值，如果量程为3V档，读得数为1，则该信号源输出电1为1V，如需读取电平值，则3V档对应于+20dB, 1 V档对应于-7dB (50时)则电平为20-7=+ 13 dBm ，电平输出为13dBm。
例2：测放大器增益
测试连接如图5-4

(1)信号源置于被测放大器工作频率
(2)信号源输出电平置放大器正常工作的电平
( 3) HFJ-8D HFJ-8B测得放大器输入电压Ul，或电平P1
(4) HFJ-8D HFJ-8B再测得放大器输出电压U2或电平P2
则放大器K=U2/U I KdB=P2-P1
如:U1=I0mV，U2＝1V 则K=1 V/10mV=100
P1=-27dB P2=13dB 则KdB=13-(-27dB)=40dB
例3:需测某放大器的幅频特性(频响)，测试连接如图5-5

(1)改变信号源不同的频率。
(2)信号频率改变时保持放大器输入电平为定值即U1相同。
(3)测得不同的U2值或P2值的变化即为该放大器的幅频特性。
5.2备附件使用
5.2.1同轴T型接头使用
当测量电压频率较高时，或者外部干扰场较大时，为了减小测量误差可使用同轴系统进行测量。如需匹配也可加上适当的终端负载加以匹配。
5.2.2 40dB分压器(选购件)使用
如须测量电压大于l0v时，可插入该分压器进行预衰减。测得电压值只须乘以l00;或者电平值加40dB即可。
40dB分压器工作频响为0.5MHz～500MHz。在这范围外误差将增大。
5.3维护与修理
5.3.1该仪器设计能保证长期稳定工作。但由于长期存放及使用，可能使某些元器件性能变化而引起仪器性能变动。为了使仪器在任何时候都能正常工作，例行的维护及检查是必要的。但维护人员必须是技术相当熟练，又对仪器电路原理及维修方法掌握后方能进行。
5.3.2例行校正
当仪器使用或存放6～12个月后应例行校正一次。
（1) 各档满度值之调整。其连接图如图5-7

校正信号源基准频率为100KHz，输出压1 mV～ 1 0Vrms，电压推确度优于0.5％，失真度小干1%的正弦波信号。
校正步骤：校正信号源输出10V。调节3W2电位器，使用表头指示为满度值;调节3W1电位器，使直流输出为100mV。由于二者稍互有影响，需反复调节。再改变校正信号源输出电压为3V～3mV，分别调节3W9--3W3，使各档满度值达标，同时对各档线性作检查。
注意:在3mV档时需BAL调整。I0mV, 30mV、需在3mV档BAL调整后再作满度调整，以免引起误差。
（2）频响校正
在检波探头作过修理后，需要对探头的频响作检查。其连线如图5-8

改变不同的信号源频率，使标准表定位在相当于100KHz时的定位值。HFJ-8D（B）测得的不同值变动范围即为该探头的频响值范围 。
5. 3. 3修理
当仪器不能正常工作或用5. 3. 2调整不能达到其规定值时应进行修理。在修理时应注意以下几点:
(1) 检查一下故障是否由于操作不当引起
(2) 检查一下是否由于装配不良以及是否元器件损坏，检查接插件的连接处是否接触良好。
(3) 检查步骤:先电源脉冲形成放大器DC/AC电路表头电路
(4) 修理完毕后，一定要按5.3.2项进行校正。如对电路不熟悉或不具备按5.3.2项校正所需设备时，还是送回生产厂家进行全面修理计量。
附录：
HFJ-8D量程遥控性能：
BCD码控制值，程控逻辑功能表如下:
