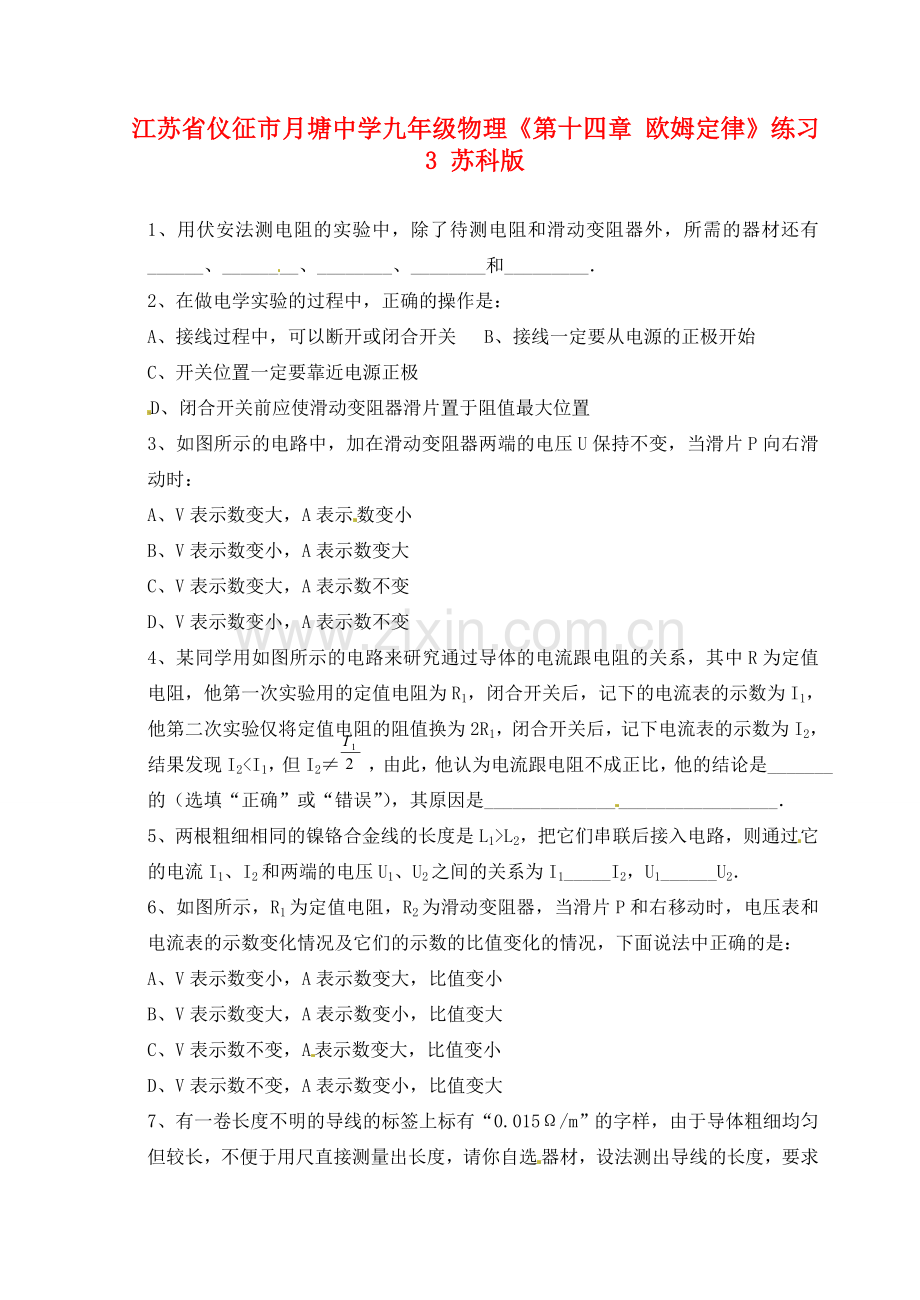

江苏省仪征市月塘中学九年级物理《第十四章 欧姆定律》练习3 苏科版.doc

江苏省仪征市月塘中学九年级物理《第十四章 欧姆定律》练习3 苏科版

1、用伏安法测电阻的实验中，除了待测电阻和滑动变阻器外，所需的器材还有______、________、________、________和_________．
2、在做电学实验的过程中，正确的操作是：
A、接线过程中，可以断开或闭合开关 B、接线一定要从电源的正极开始
C、开关位置一定要靠近电源正极
D、闭合开关前应使滑动变阻器滑片置于阻值最大位置
3、如图所示的电路中，加在滑动变阻器两端的电压U保持不变，当滑片P向右滑动时：
A、V表示数变大，A表示数变小
B、V表示数变小，A表示数变大
C、V表示数变大，A表示数不变
D、V表示数变小，A表示数不变
4、某同学用如图所示的电路来研究通过导体的电流跟电阻的关系，其中R为定值电阻，他第一次实验用的定值电阻为R1，闭合开关后，记下的电流表的示数为I1，他第二次实验仅将定值电阻的阻值换为2R1，闭合开关后，记下电流表的示数为I2，结果发现I2<I1，但I2≠ ，由此，他认为电流跟电阻不成正比，他的结论是_______的（选填“正确”或“错误”），其原因是_______________________________．
5、两根粗细相同的镍铬合金线的长度是L1>L2，把它们串联后接入电路，则通过它的电流I1、I2和两端的电压U1、U2之间的关系为I1_____I2，U1______U2．
6、如图所示，R1为定值电阻，R2为滑动变阻器，当滑片P和右移动时，电压表和电流表的示数变化情况及它们的示数的比值变化的情况，下面说法中正确的是：
A、V表示数变小，A表示数变大，比值变小
B、V表示数变大，A表示数变小，比值变大
C、V表示数不变，A表示数变大，比值变小
D、V表示数不变，A表示数变小，比值变大
7、有一卷长度不明的导线的标签上标有“0.015Ω/m”的字样，由于导体粗细均匀但较长，不便于用尺直接测量出长度，请你自选器材，设法测出导线的长度，要求简要写出所使用的器材及测量方法．
8、现有一只电压表、一个电压恒定的电源，一只阻值已知的定值电阻R0，两个开关（或一个开关或一个双刀双掷开关），导线若干，怎样测出一个未知电阻的阻值。要求：
A、说明原理，画出测量所用的电路图．
B、指出需要测哪些物理量．
C、写出被测电阻RX的表达式（用测得的物理量表示）

9、现有一只电流表、一个电压恒定的电源，一只阻值已知的定值电阻R0，两个开关（或一个开关或一个双刀双掷开关），导线若干，怎样测出一个未知电阻的阻值。要求：
A、说明原理，画出测量所用的电路图．
B、指出需要测哪些物理量．
C、写出被测电阻RX的表达式（用测得的物理量表示）

10、在如图所示的电路中，R0为阻值已知的电阻，闭合开关S后，根据电流表或电压表的读数，不能计算出未知电阻RX的阻值的电路是：
A、图甲 B、图乙 C、图丙 　 D、图丁
