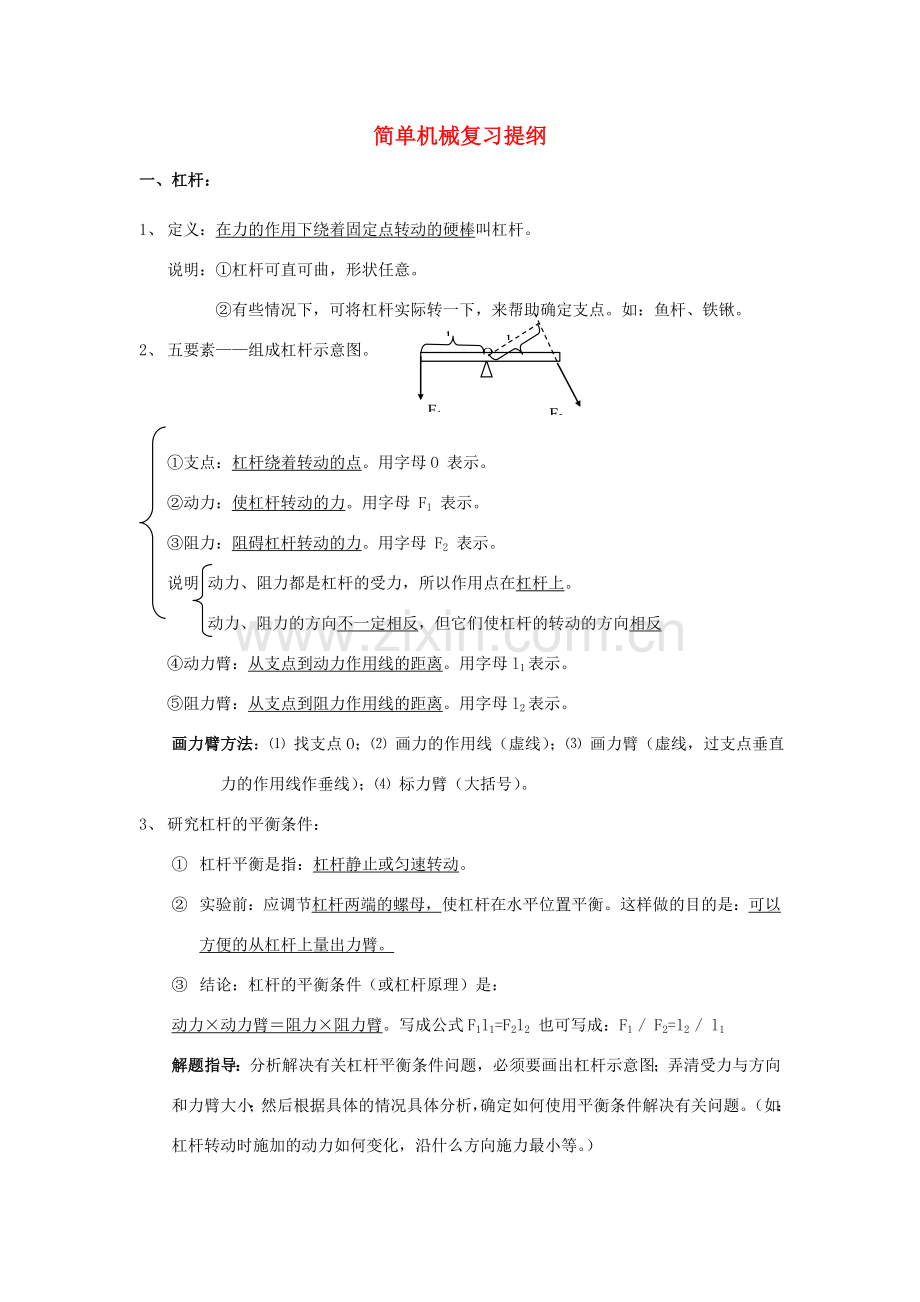

简单机械复习提纲
一、杠杆：
1、 定义：在力的作用下绕着固定点转动的硬棒叫杠杆。
说明：①杠杆可直可曲，形状任意。
O
F1
l1
l2
F2
②有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。
2、 五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。用字母O 表示。
②动力：使杠杆转动的力。用字母 F1 表示。
③阻力：阻碍杠杆转动的力。用字母 F2 表示。
说明 动力、阻力都是杠杆的受力，所以作用点在杠杆上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反
④动力臂：从支点到动力作用线的距离。用字母l1表示。
⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。
画力臂方法：⑴ 找支点O；⑵ 画力的作用线（虚线）；⑶ 画力臂（虚线，过支点垂直力的作用线作垂线）；⑷ 标力臂（大括号）。
3、 研究杠杆的平衡条件：
① 杠杆平衡是指：杠杆静止或匀速转动。
② 实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。
③ 结论：杠杆的平衡条件（或杠杆原理）是：
动力×动力臂＝阻力×阻力臂。写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1
解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）

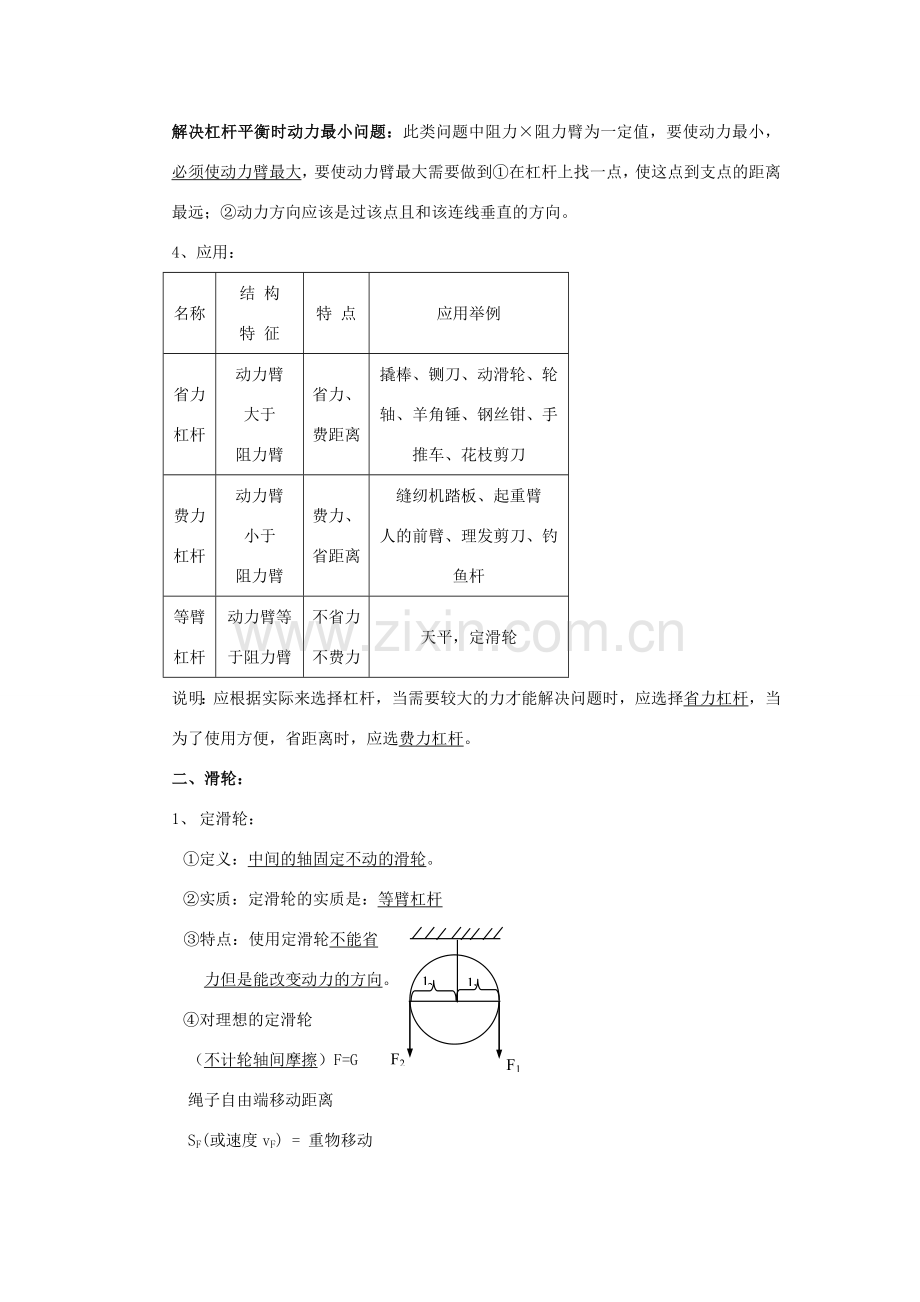

解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。
4、应用：
名称
结 构
特 征
特 点
应用举例
省力
杠杆
动力臂
大于
阻力臂
省力、
费距离
撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀
费力
杠杆
动力臂
小于
阻力臂
费力、
省距离
缝纫机踏板、起重臂
人的前臂、理发剪刀、钓鱼杆
等臂
杠杆
动力臂等于阻力臂
不省力
不费力
天平，定滑轮
说明：应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离时，应选费力杠杆。
二、滑轮：
1、 定滑轮：
①定义：中间的轴固定不动的滑轮。
②实质：定滑轮的实质是：等臂杠杆
l1
l2
F2
F1
③特点：使用定滑轮不能省
力但是能改变动力的方向。
④对理想的定滑轮
（不计轮轴间摩擦）F=G
绳子自由端移动距离
SF(或速度vF) = 重物移动
的距离SG(或速度vG)
F1
l1
F2
l2
2、 动滑轮：
①定义：和重物一起移动
的滑轮。（可上下移动，
也可左右移动）
②实质：动滑轮的实质是：动力臂为阻力臂2倍的省力杠杆。
③特点：使用动滑轮能省一半的力，但不能改变动力的方向。
④ 理想的动滑轮（不计轴间摩擦和动滑轮重力）则：
F= 1 2G只忽略轮轴间的摩擦则拉力F= 1 2(G物+G动)
绳子自由端移动距离SF(或vF)=2倍的重物移动的距离SG(或vG)
3、 滑轮组
①定义：定滑轮、动滑轮组合成滑轮组。
②特点：使用滑轮组既能省力又能改变动力的方向
③理想的滑轮组（不计轮轴间的摩擦和动滑轮的重力）拉力F= 1 n G 。只忽略轮轴间的摩擦，则拉力
F= 1 n (G物+G动) 绳子自由端移动距离SF(或vF)=n倍的重物移动的距离SG(或vG)
⑤ 组装滑轮组方法：首先根据公式n=(G物+G动) / F求出绳子的股数。然后根据“奇动偶定”的原则。结合题目的具体要求组装滑轮。
练习：☆下图甲是一个一双竹筷，乙是金属扳手。请你：⑴从力学的角度分析，写出它们的不同之处：甲为费力杠杆，乙为省力杠杆 ⑵从电学知识角度分析：
甲
乙
写出它们的不同之处：甲为绝缘体
乙为导体。
