18.1家庭电路
班级： 姓名：
教学目标：
1、了解家庭电路的组成及连接方式。
2、知道总电流过大的原因、危害。
3、知道怎样家庭电路的保护。
4、知道安全用电常识。
教学重点：家庭电路的组成及连接方式、作用、安全用电的要求
新课内容：
1、进户线（电源线）：提供电源
进户线通常为两根：一根是火线、一根是零线。火线和零线之间的电压是220V，我们通常所说的家庭电路电压是220V，指的就是火线和零线之间的电压。在通常情况下零线与地之间无电压，火线与地之间的电压为220V。
2、测电表的作用：辨别火线与零线
测电表的正确用法：手指要接触笔尾的金属体，笔尖接触火线时，测电笔会发光。
3、保险丝
保险丝的作用：保险丝要接在火线上，当电路中的电流过大时，能自动熔断、切断电路起到保护电路的作用。
材料：电阻率大、熔点低的铅锑合金制成的
规格：保险丝的粗细表明允许通过的最大电流是不同的，越粗允许通过的电流越大。
选用保险丝时，不能选太小，太小经常要更换保险丝，太大起不到保险作用。保险丝应略大于家里所有用电器同时工作时的最大电流。
4、家庭电路中，开关应接在火线上。
5、有螺旋套的灯座应使零线接在螺旋套上。
6、两孔插座：左零右火。 三孔插座：左零右火上接地。
课堂练习：

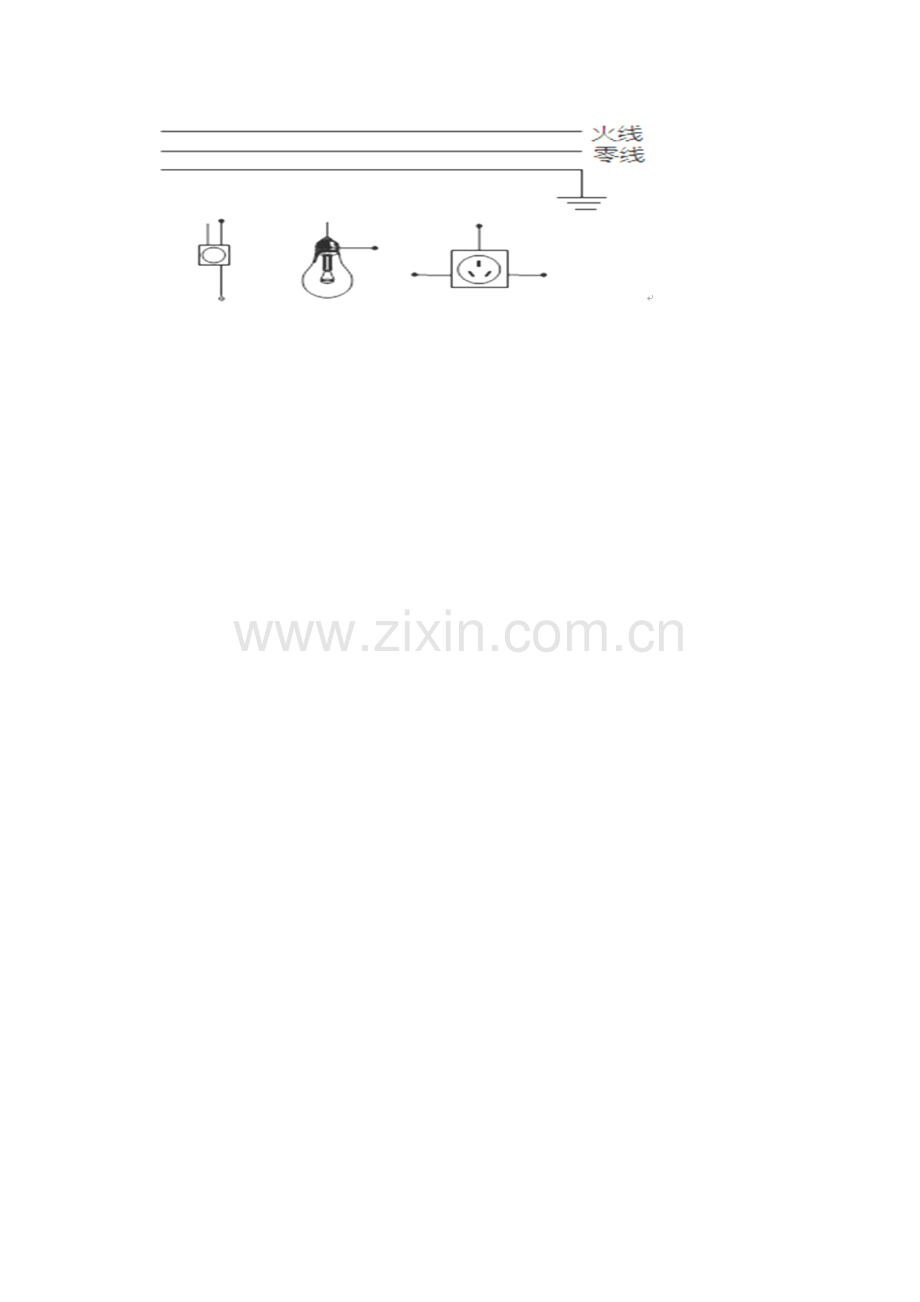

1. 如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
